Тензорные домкраты
Тензорные домкраты служат для натяжения шпилек или болтов при сборке болтовых соединений. Предназначены для закручивания и откручивания гаек с тарированным усилием в тяжело нагруженных резьбовых соединениях.
Пример подбора по заказу Покупателя тензорного домкрата
Требования клиента:
Скачать
Под задачи клиента подходит:Тензорные домкраты однопоршневые с механическим возвратом MBT-8

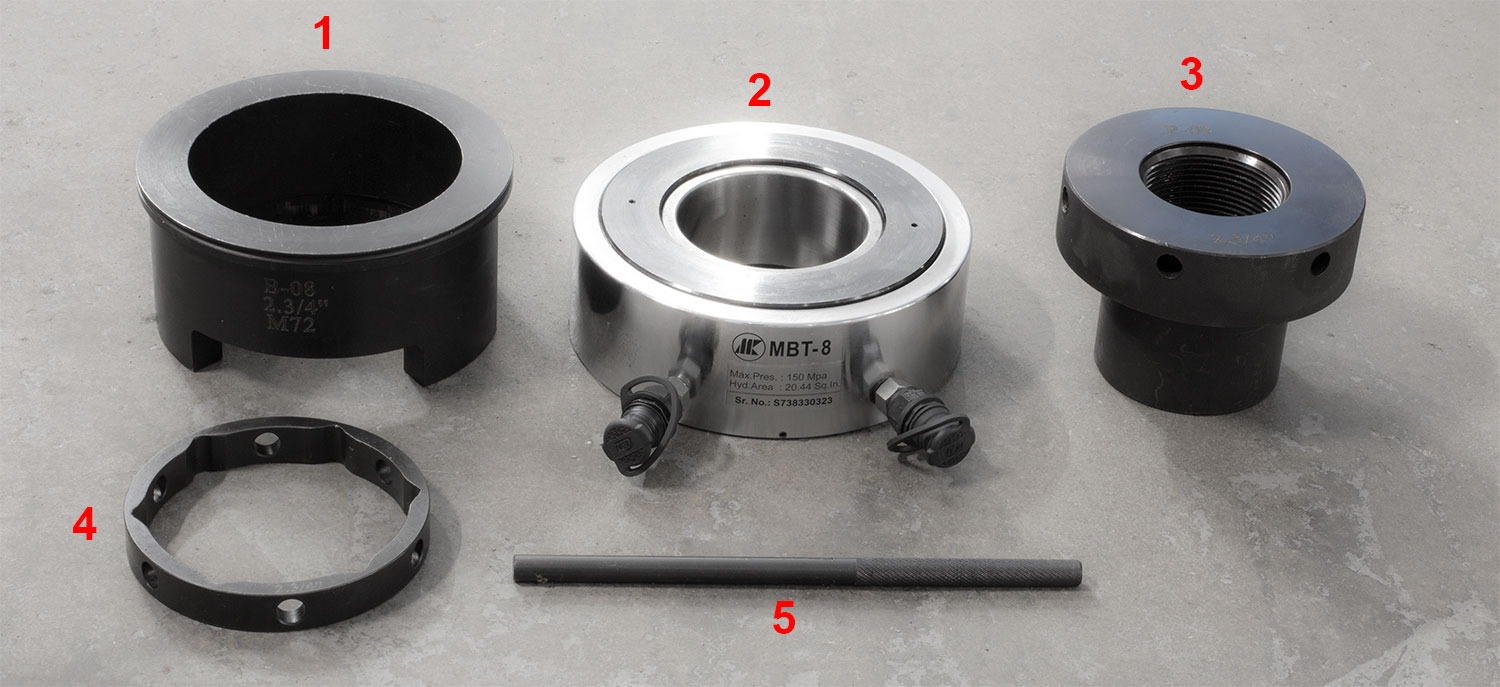

MBT-8 (201.8т / 1978кН, ход 15мм, наружный диаметр 198мм). В комплекте: резьбовая вставка до М72 (размеры на заказ), мост, шестигранная вставка, вороток - изготовление резьбовой вставки М74х4 - 2 недели.
И еще у моста MBT-8 высота подходит под эту гайку только без использования шайбы №2 на их схеме. Для увеличения высоты моста примерно на 50мм (№1 на фото) надо сделать проставку срок тот же.
1. Гайку закручивают от руки до упора, на гайку устанавливают обойму, имеющую шестигранный паз под размер гайки.
2. Домкрат устанавливают на проставку, тянущий стакан навинчивают на шпильку.
3. Присоединяют насос посредством РВД к домкрату, масло поступает под давлением в полость домкрата, создавая усилие натяжения шпильки.
4. По достижении давления, соответствующего требуемому усилию затяжки, гайку закручивают вращением обоймы от руки при помощи воротка через отверстие в стенке проставки.
5. Снять нагрузку со шпильки сбрасыванием гидравлического давления. Разъемное соединение затянуто.
6. Открутить тянущий стакан со шпильки, снять домкрат, проставку, обойму.
