Головка делительная полууниверсальная Metal Master ПДГ 125

Номер по каталогу: 19615 Производитель: Россия-КНР Гарантия от производителя: 1 год

Головка делительная полууниверсальная Metal Master ПДГ 125


Нашли дешевле? Сделаем скидку от цены конкурента
Ваша цена: 63127 руб. (с НДС)
– +
Доставка заказов по всей России и РБ транспортной компанией

Технические характеристики

A, мм	242
В, мм	168
Н, мм	220
h, мм	128
a, мм	206
b, мм	113
g, мм	16
A1, мм	183
B1, мм	87
H1, мм	137
h, мм	128
a1, мм	158
b1, мм	110
g1, мм	16
Диаметр осевого отверстия шпинделя, мм	20

Головки подходят для фрезерования, шлифования и сверления. Ступенчатый делительный диск с 24 насечками обеспечивает прямое деление на 2, 3, 4, 6, 8, 12 и 24. Посредством косвенной индексации (передаточное число червячной передачи 1:40) могут выполняться деления до 50 и многие из них могут выполнять деление свыше 50 (см. таблицу индексации). Деления вне диапазона косвенной индексации обеспечиваются с помощью дифференциальной системы, которая выполняет деления до 1000.

Конструкция: насадки сочетают в себе жесткость и точность. Индексирующий шпиндель работает в прецизионных конических роликовых подшипниках практически без люфта. В отличие от традиционных конструкций, плоская индексирующая пластина устанавливается на конический передний индексирующий шпиндель. Делительная головка и индексирующий шпиндель могут поворачиваться с горизонтального в вертикальное положение. Индексирующий шпиндель, червячный индексирующий штифт, а также центры и непрямой индексирующий штифт закаляются и шлифуются.

Особенности:

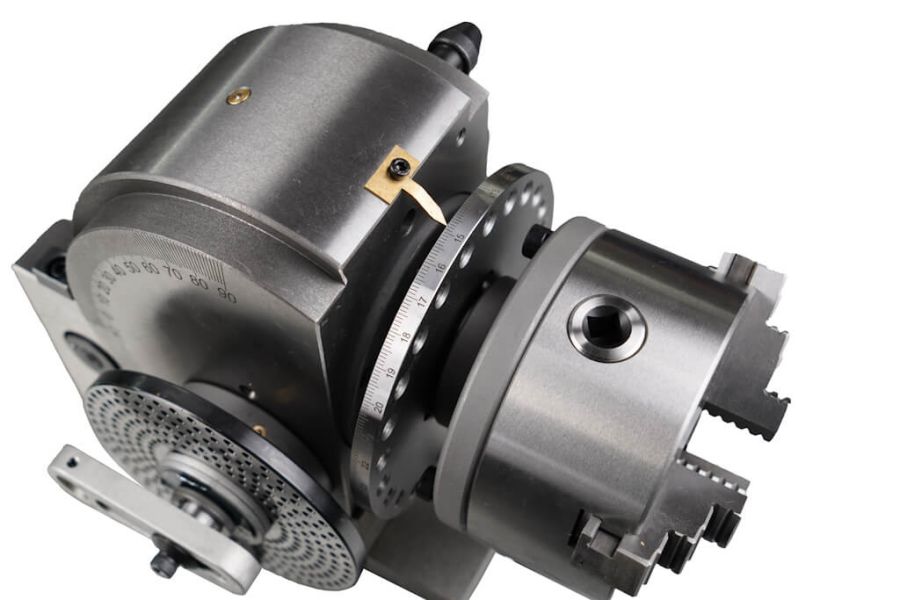

Массивный корпус делительной головки может поворачиваться на угол от -10° до 90°.

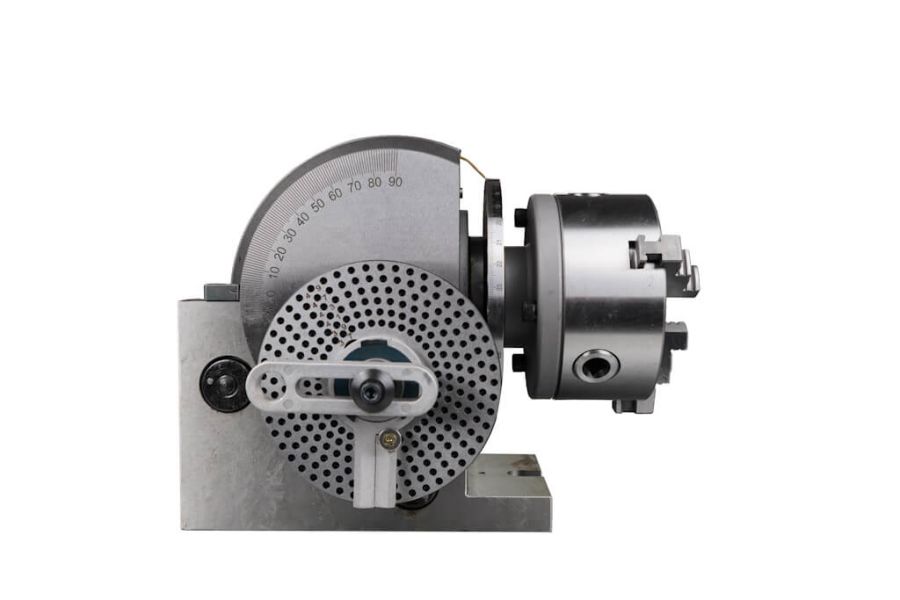

С левой стороны делительной головки расположен механизм с делительным диском с сектором и рукояткой.
На передней части корпуса расположено устройство для деления с градусной шкалой на 360°.

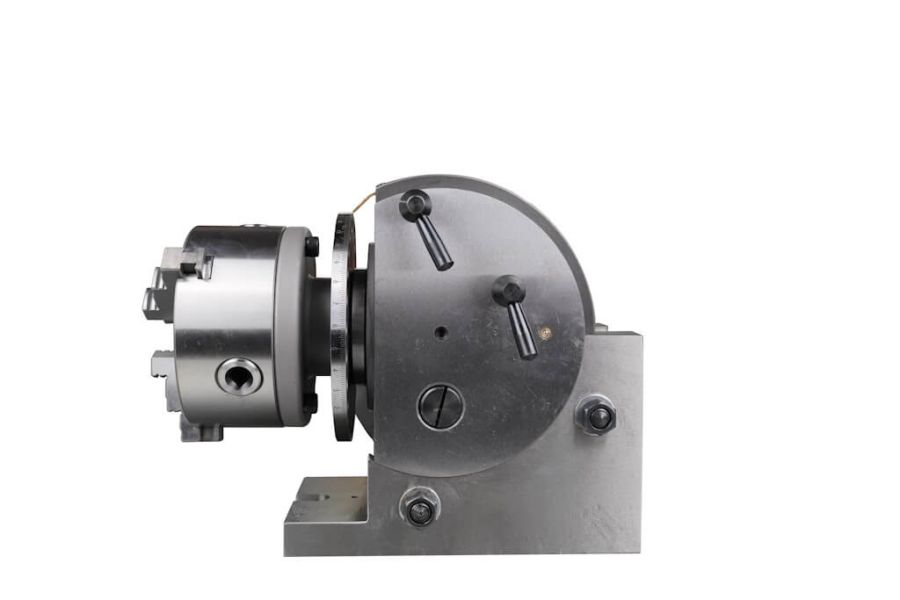

С правой стороны корпуса расположен зажимной винт шпинделя, а также винт-защелка, с помощью которой штифт входит в отверстие устройства делительного диска.
Делительная головка оснащена 3-кулачковым патроном диаметром 125мм с обратными кулачками в комплекте.

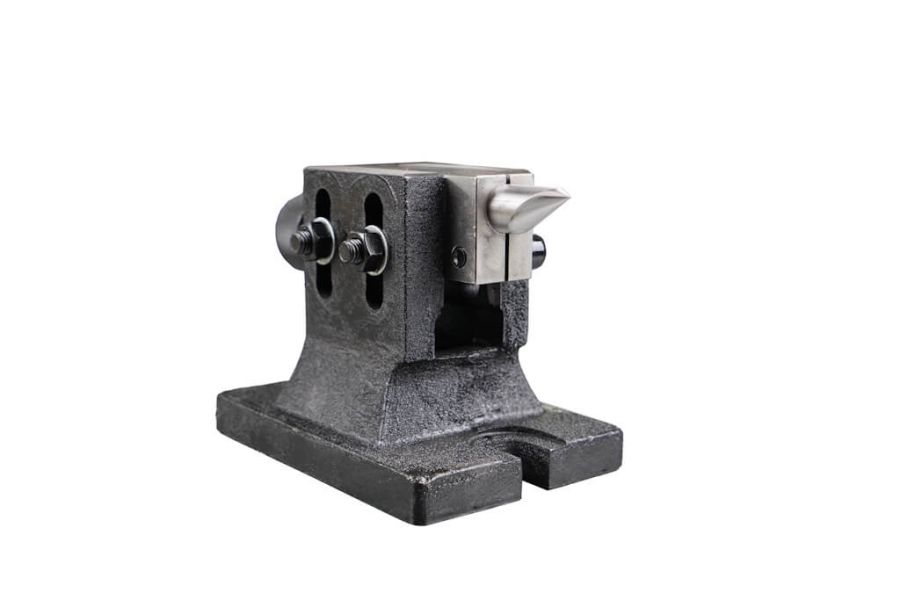

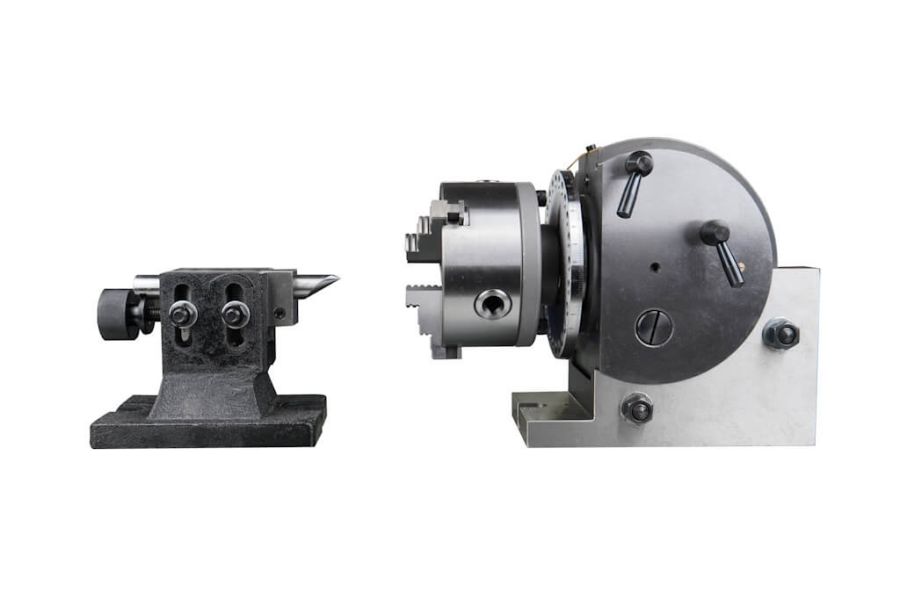

В стандартную комплектацию включена задняя бабка с возможностью регулировки по высоте.

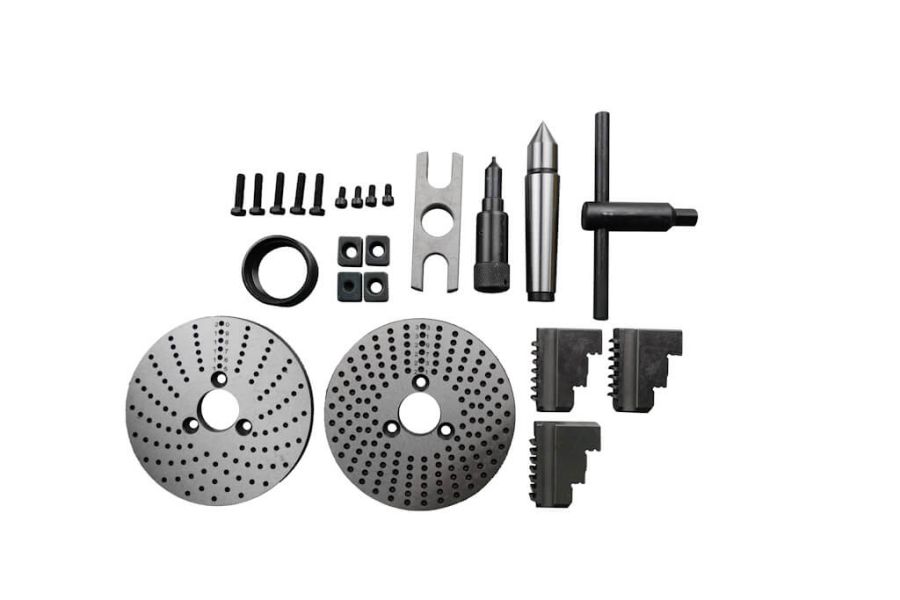

В стандартную комплектацию входят 3 делительных диска, неподвижный упор, обратные кулачки, 3-кулачковый патрон O125 мм, задняя бабка.

Стандартная комплектация:

делительный диск (3 шт.);
3-кулачковый патрон o125 мм;
задняя бабка;
обратные кулачки;
неподвижный упор.
