Консольная машина термической резки VALIANT 3.0

В штатную комплектацию входит пакет программного обеспечения FastCAM, благодаря которому черчение, раскрой и проверку нужных деталей можно осуществлять без покупки дополнительных программ. Поддерживается возможность открытия чертежей других САПР (система автоматизированного проектирования), таких как Autocad, Компас, SolidWorks.

Отличительные особенности установок:

• Точность управления: +/- 0.1 мм
• Возможность работать как воздушно–плазменной, так и газопламенной резкой
• Большинство изделий можно задавать с панели управления  без применения дополнительного компьютера за счет современной электронной и программной частей
• Стабильная работа с высоковольтным поджигом дуги
• Оборудование  оснащено числовым программным управлением и автоматической системой контроля высоты в штатной комплектации
• Наличие автоматической системы контроля высоты (АСКВ) горелки относительно разрезаемого листа для воздушно–плазменной и газопламенной резки с допустимым перепадом высоты до 100 мм. Также возможно использование ручной системы контроля высоты
• АСКВ горелки относительно разрезаемого листа оборудована шаговыми двигателями постоянного тока и выполнена в одном корпусе с контроллером
• Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска

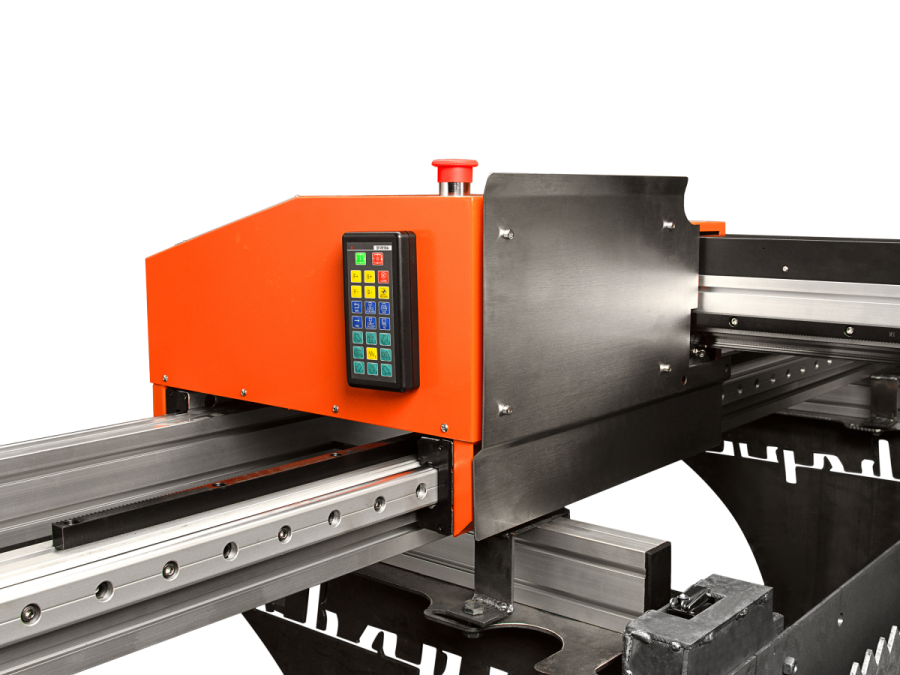

• Дальность действия до 20 метров благодаря возможности подключения беспроводного пульта управления

Конструктивные особенности Valiant 3.0:

• Максимальный размер рабочей зоны 1500х3000 мм
•  Возможность ручного наклона плазмотрона под углом 35 °, что позволяет снимать фаски на разрезаемом листе
• Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом дуги
• Продольный рельс и поперечная балка представляют собой неразборную конструкцию, что значительно увеличивает жесткость и уменьшает появления зазоров и люфтов в подвижных узлах машины
• Отсутствуют пружинные системы, что продлевает срок эксплуатации оборудования

Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, которая была разработана специально для управления двухкоординатными станками ЧПУ.
FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.

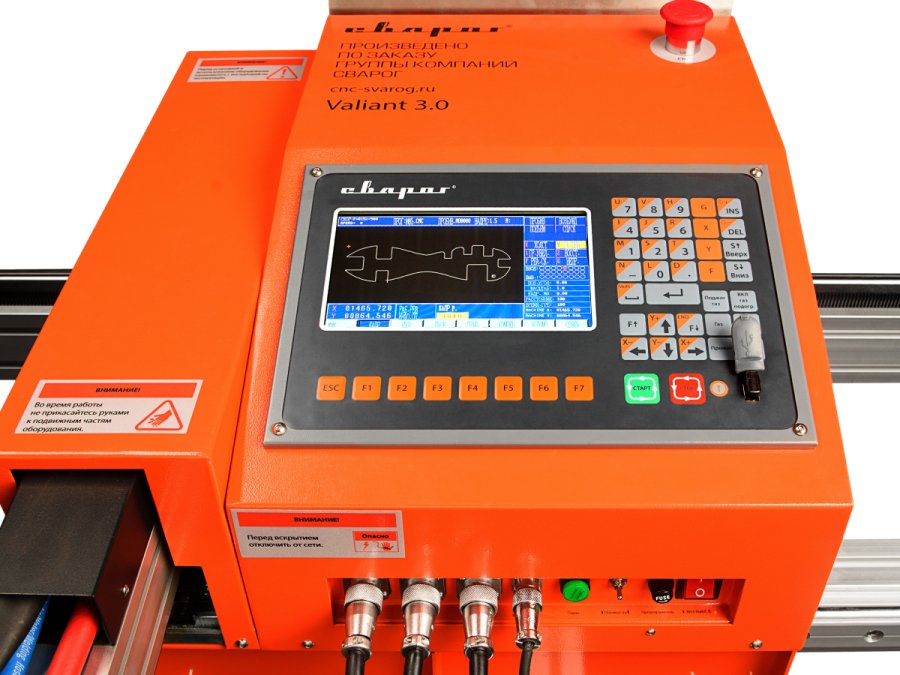

Точность управления до 0.1 мм

• 23 функциональные клавиши
• 8 клавиш перемещения
• Встроенная панель управления контроллера ЧПУ с промышленным процессором ARM–7 и 4 гигабайтами энергонезависимой памяти под шаблоны деталей
• Возможность подключения беспроводного пульта управления с дальностью действия до 20 метров и стабильной работой с высоковольтным поджигом дуги

3 модуля системы FastCAM:

CAM

• Создание чертежей без применения специальных CAD—программ
• Поддержка файлов разных форматов: CAM, DXF, IGES и т.д.
• Возможность открытия чертежей и других САПР таких как  Autocad, Компас, SolidWorks

PLOT

• Проверка и редактирование созданной программы с симуляцией результата
• Создание чертежа на основе NC файла
• Расчеты стоимости времени и длины реза для любой операции

NEST

• Оптимизация размещения деталей на листе
• Автоматический и ручной интерактивные режимы оптимизации
• Удобный выбор вида, количества деталей, зазора, материала и размера заготовки

Отличительные особенности контроллера ЧПУ:

• Контроллер имеет 24 встроенные модели шаблонов для задания габаритов, глубины врезки, угла наклона и количества деталей выбранного шаблона без использования дополнительного программного обеспечения
• Функция диагностики оборудования позволяет проверять порты ввода и вывода
• Широкий перечень настроек позволяет добиться необходимого качества реза
• Графическая визуализация разрезаемой детали, траектории реза и очередность выполняемых операций
• Функция имитации реза для позиционирования или быстрой проверки рабочих размеров листа
• Функция вывода информации разрезаемых деталей: общая длина реза, габаритные размеры необходимой заготовки
• Контроллер оснащен внутренней памятью на 4 ГБ , что позволяет не использовать дополнительный накопитель
• Возможность использования USB flash накопители для переноса программ резки
• Функция сброса всех параметров котроллера к заводским настройкам

Сфера применения:

• Раскрой листового металлопроката в размер (цветная, черная, легированная сталь)
• Авто-, авиа-, судостроение
• Электротехнические короба, раскрой деталей корпусов для различного оборудования
• Изготовление металлических заборов, дверей, решеток, лестниц
• Заготовки для фрезерной и токарной обработки
• Детали станков и оборудования
• Опорные и закладные конструкции сооружений
• Производство металлической мебели
• Точный раскрой металла для последующих сварочных и сборочных работ, подготовка фаски
• Трубопроводная арматура, детали поддержки трубопроводов
• Вентиляционные конструкции
• Художественный раскрой металла

Наладка и обслуживание:

• Наладка и ввод в эксплуатацию в пределах Санкт-Петербурга и Ленинградской области проводится для клиента бесплатно
• Стоимость наладки и ввода в эксплуатацию в других регионах рассчитывается индивидуально
• Обучение оператора проводится бесплатно в демонстрационном зале: Санкт-Петербурга
• Постоянная техническая поддержка и помощь в освоении программного обеспечения
• Гарантия 1 год

Комплект поставки:

• Консольная машина термической резки с ЧПУ Valiant 3.0 (1500х3000 мм)
• Автоматическая система контроля высоты
• Газовый резак с комплектом подключения
• Комплект программного обеспечения FAST CAM

Опции:
