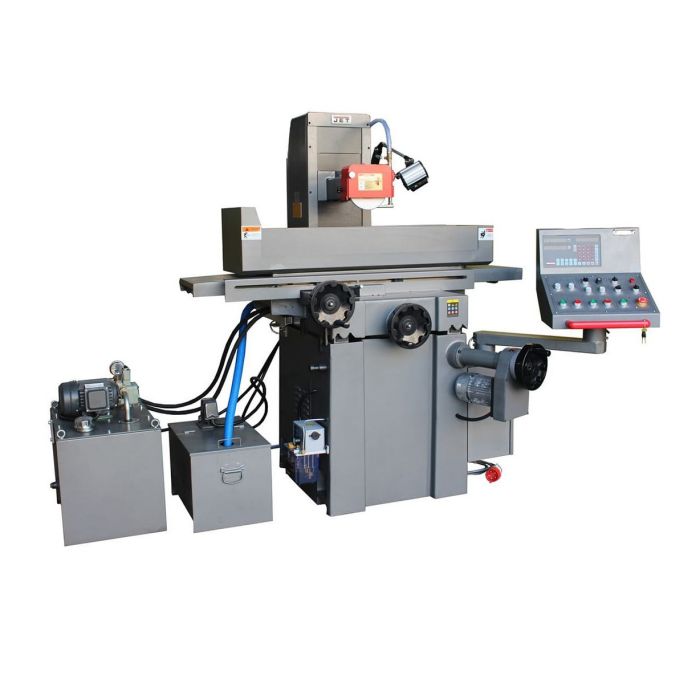

Плоскошлифовальный станок JET JPSG-1020FM

JPSG-1020FM - полуавтоматический плоскошлифовальный станок производства компании JET - это прецизионное оборудование повышенного класса точности, высокой надежности и гарантированного качества, которое востребовано на высокотехнологичных производствах, ремонтно-механических участках и инструментальных цехах.

Станок применяется в мастерских для обработки заготовок среднего и малого размеров и используется для шлифования поверхности с помощью периферии круга. Получаемая отшлифованная поверхность имеет высокую точность и низкую шероховатость в зависимости от выбранной зернистости шлифовального круга. Заготовка размещается на магнитной плите, либо закрепляется непосредственно на рабочем столе или с использованием других специальных приспособлений. Оборудование используется для шлифования стали, чугуна и цветных металлов.

Плоскошлифовальный станок позволяет обрабатывать поверхность заготовок размером до 500х200х350 мм. Плавное перемещение рабочего стола (продольное) осуществляется со скоростью от 7 до 25 м/мин благодаря салазкам V-образного.

Направляющие скольжения по всем 3-м осям покрыты износостойким TF материалом и смазываются масляным насосом периодического действия с принудительной подачей масла. Движение стола вправо и влево приводится в движение лопастным насосом переменного рабочего объема и гидравлической системой закрытого типа. Малое тепловое расширение станины и колонны, плавное движение рабочего стола, низкий уровень шума и простота обслуживания, все это обеспечивает высокую жесткость и точность станка.

Стол приводится в движение вручную или через гидравлический привод (в правом или левом направлении), скорость плавно изменяется с помощью регулировочного рычага, расположенного на салазках. В поперечном направлении движение стола осуществляется вручную или двигателем через ходовой винт. Шлифовальная голова перемещается вручную или с помощью приводного двигателя быстрого перемещения.

Продольное и поперечное перемещение стола выполняется в автоматическом режиме. Вертикальное перемещение шлифовального круга осуществляется вручную. За вращение шпинделя отвечает главный двигатель мощностью 2200 Вт. Мощность двигателя гидростанции 750Вт, объем гидравлической системы – 60 литров. Мощность насоса подачи СОЖ 40Вт. Объем бака СОЖ 50 л.

Частота оборотов шпинделя шлифовального круга у JPSG-1020FM постоянна и составляет 2850 об/мин, оптимально подобранный диаметр шлифовального круга - 200 мм. Точность подачи круга к заготовке (одно деление нониуса вертикального перемещения) соответствует классу прецизионного оборудования - 0,005 мм (5мкм). Как и все станки данного класса, JPSG-1020FM оборудован системой автоматической смазки всех критически важных узлов и агрегатов, в том числе и направляющих стола, через предусмотренные смазочные каналы.

Станок поставляется в богатой комплектации. Вместе с ним заказчик получает электромагнитный стол, шлифовальный круг с фланцами и съемником, балансировочный стенд с оправкой, алмазный карандаш для правки круга, лампу освещения рабочей зоны, защитные экраны, регулируемые установочные опоры.
