Станок ленточный автоматический STALEX BS-350GA

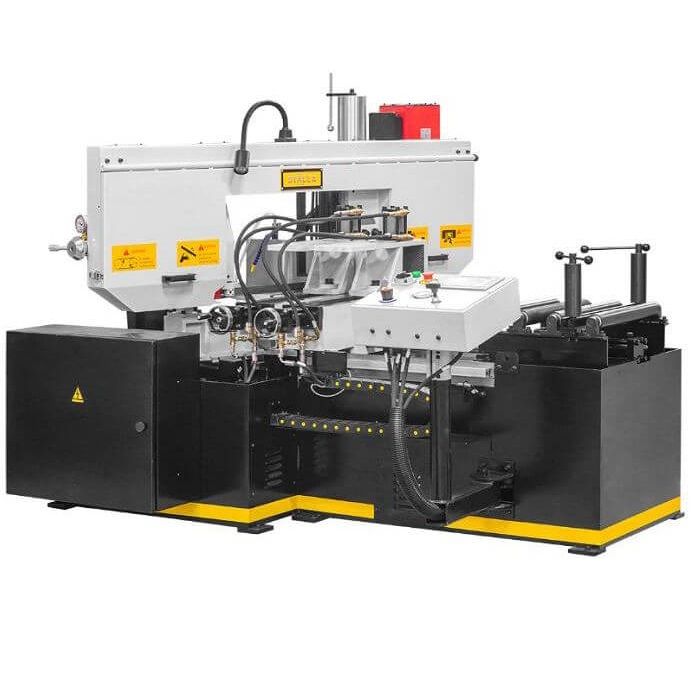

Модель Stalex BS-350GA является автоматическим ленточнопильным станком, колонного типа.

Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 350 мм и прямоугольной заготовки 500x350 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.

Ленточнопильный станок имеет 2 вертикальные стойки (колонны):

1. колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
2. колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.

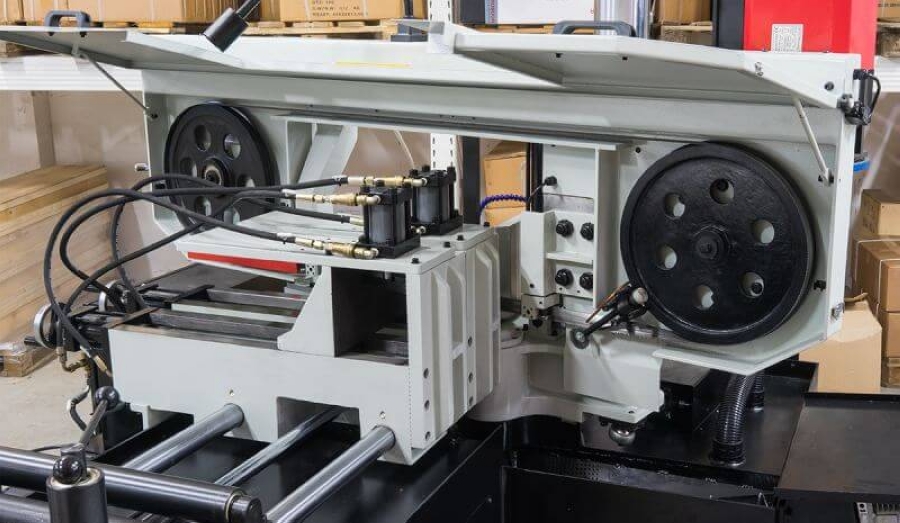

Пильная рама, представляет собой стальную сварную конструкцию

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.

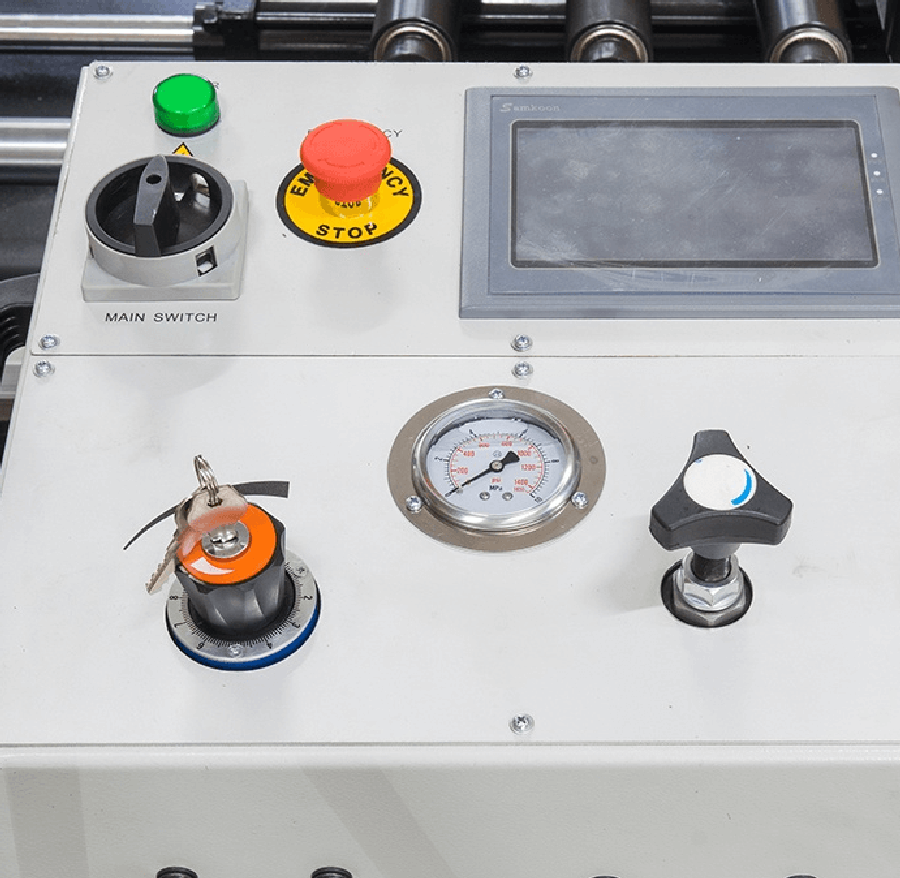

На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

Основные элементы

• Угол пиления заготовок 0°; 15°; 30°; 45°.
• Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически.

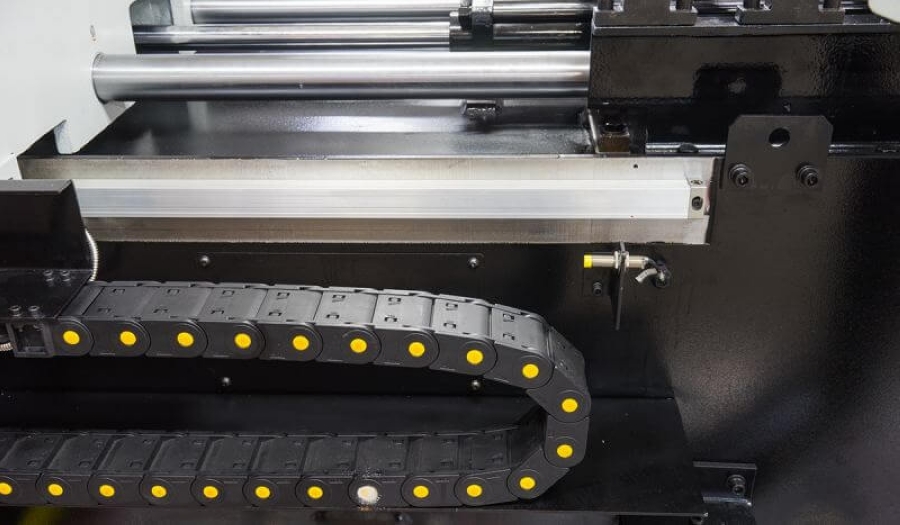

• Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
• ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
• Сенсорный дисплей управления.
• Станок управляется трёхфазным двигателем.

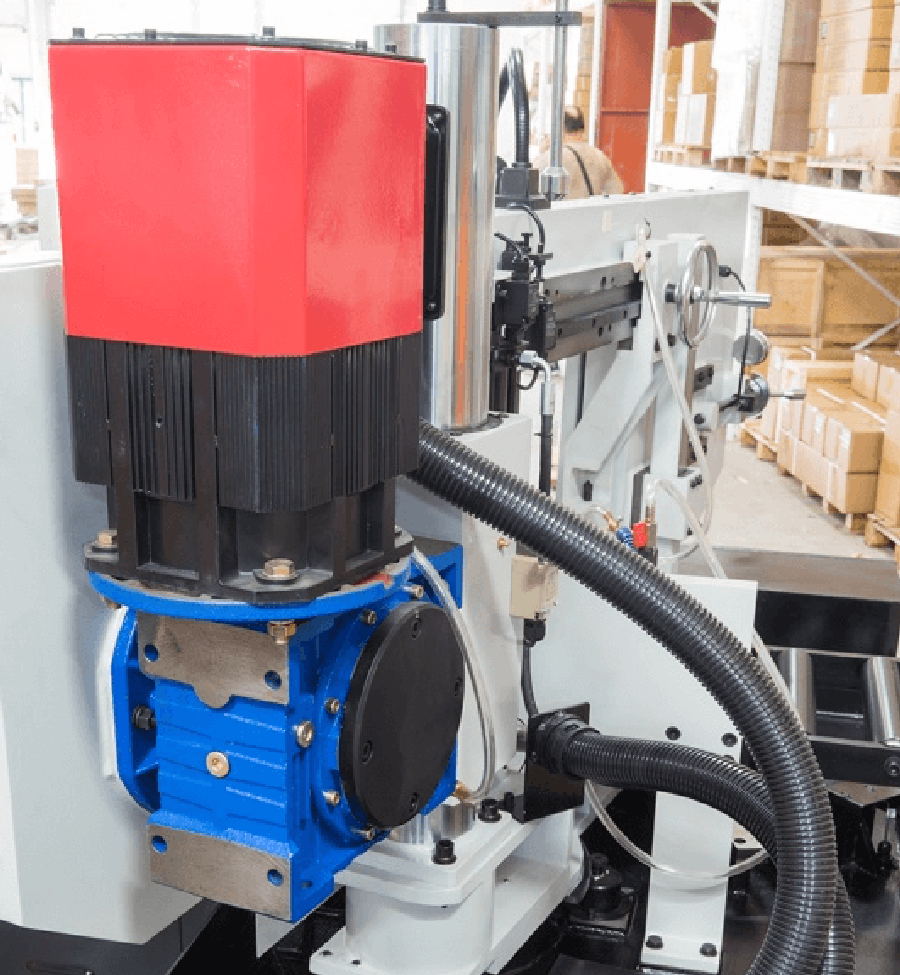

• Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин.
• Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
• Термозащита электродвигателя
• Система смазки и охлаждения полотна
• Тиски гидравлические с возможностью быстрого зажима заготовок
• Макс. единичный ход подающих гидравлических тисков – 500мм
• Механическое натяжение полотна
• Шнековый конвейер для сбора стружки, приводимая в движение автоматически
• Подсветка зоны резания
• Гидравлическая система регулирования усилия резания
• Автоматический подъём рамы при завершении резки
• Прижимы для пакетной резки – на стационарные и подающие тиски

Особенности:

• Угол пиления заготовок 0°; 15°; 30°; 45°.
• Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
• Панель управления выведена консолью к станку, для удобства оператора. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.

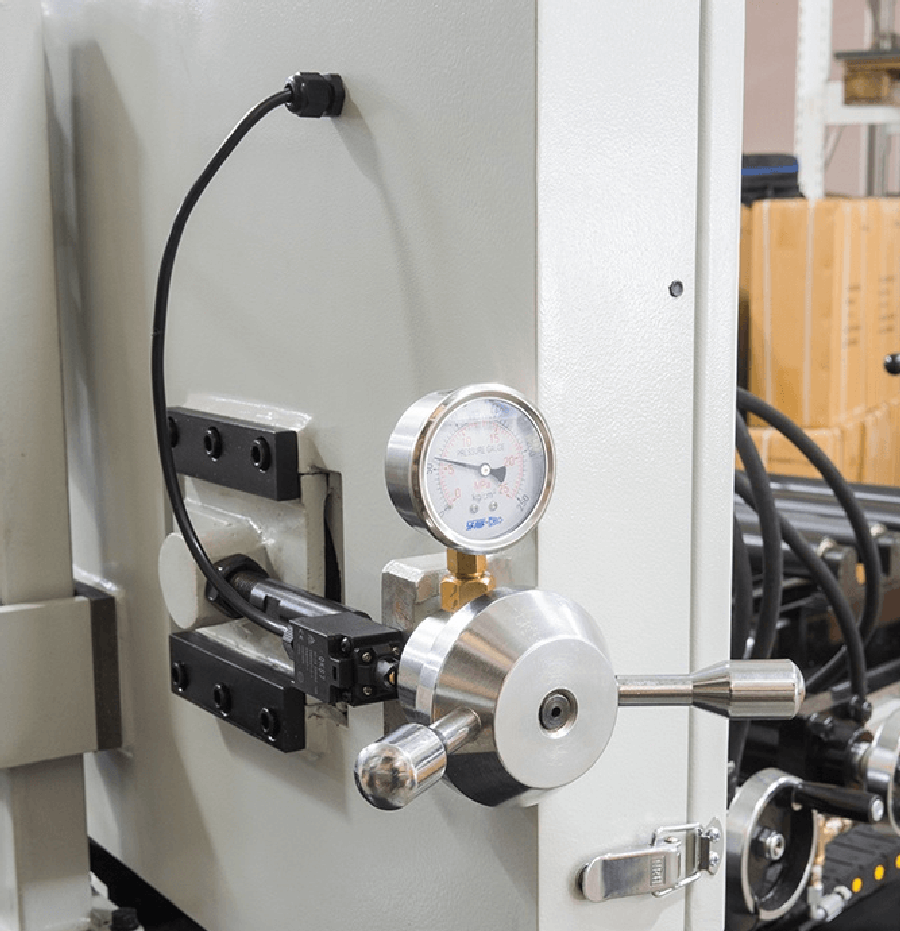

• Механическое натяжение полотна.
• Датчик контроля (на обрыв полотна). Концевика на натяжение полотна – нет.
• Индикатор натяжения полотна
• Предохранительные концевики на кожухе маховика.
• Тиски гидравлические с возможностью быстрого зажима заготовок
• Прижимы для пакетной резки – на стационарные и подающие тиски
• Лампа дополнительного освещения

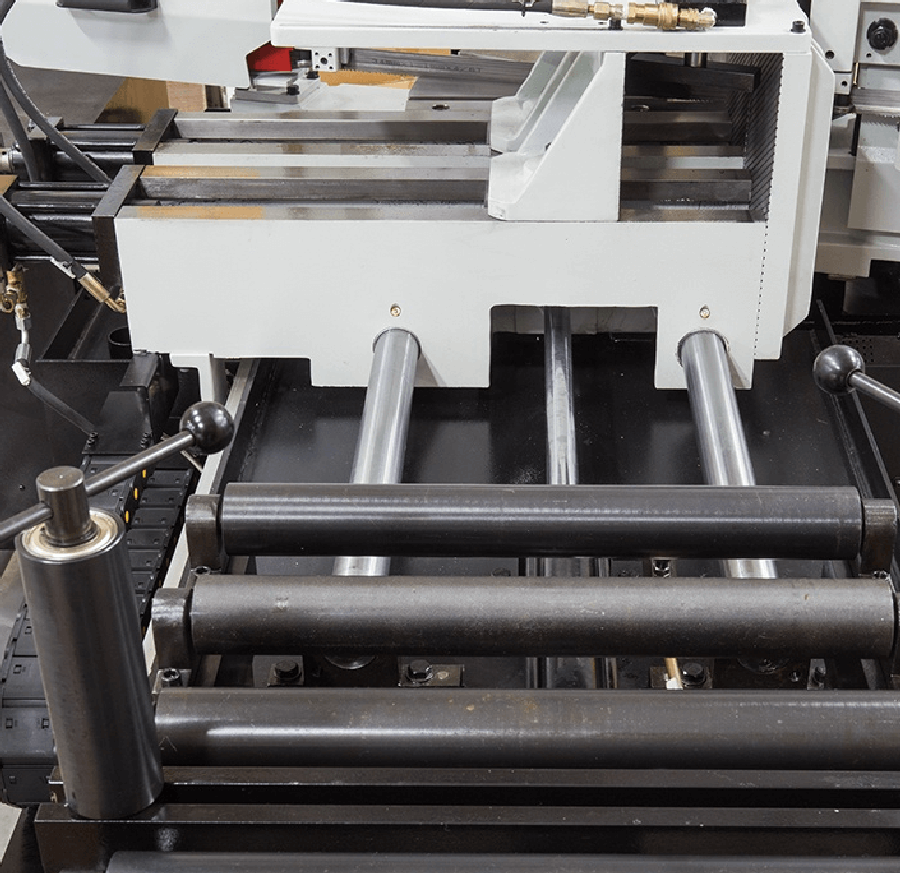

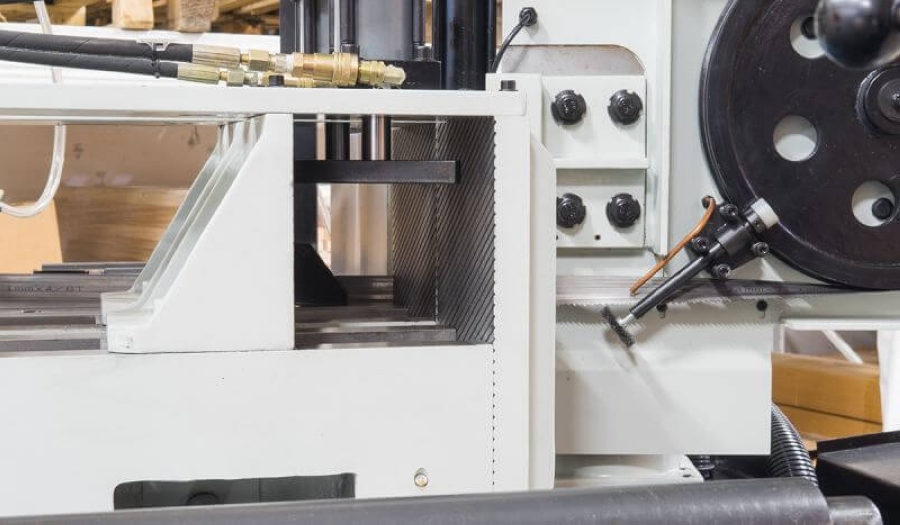

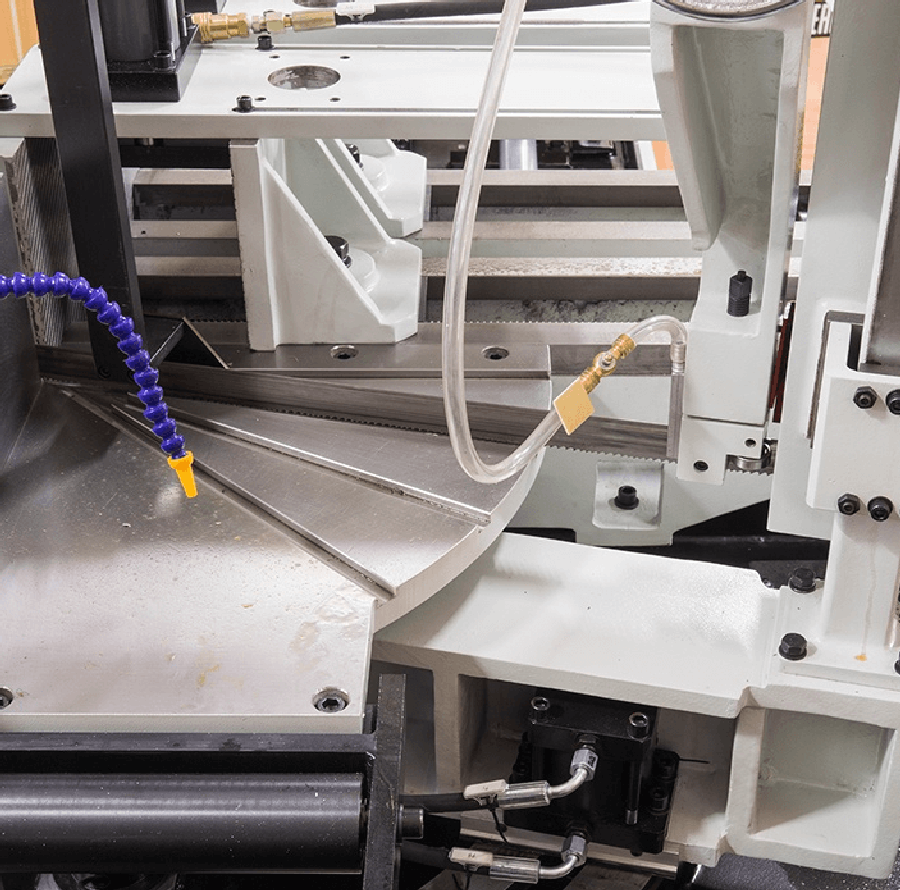

• Сторона подвода заготовки в зону резания и поднятый кожух рамы станка.

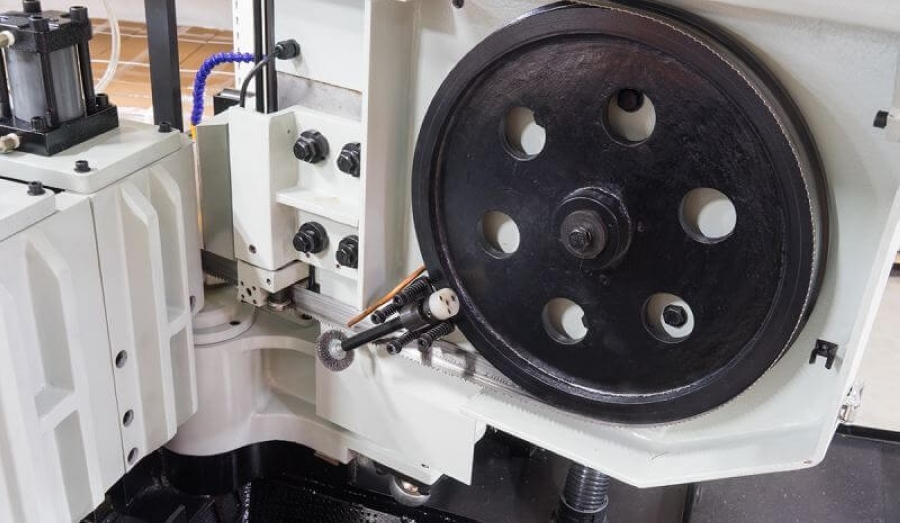

• Механическая дисковая щётка для очистки полотна от стружки (с приводом от движения шкива станка).

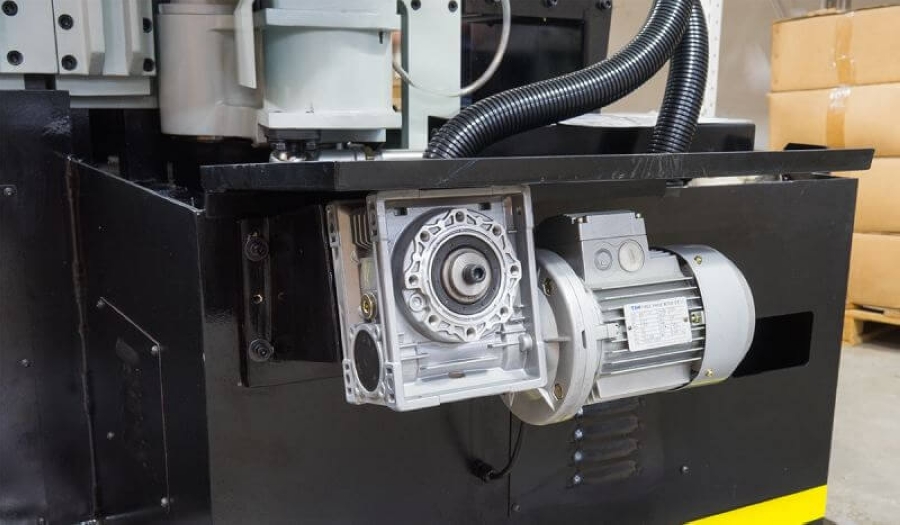

• Автоматический шнековый конвейер для сбора стружки

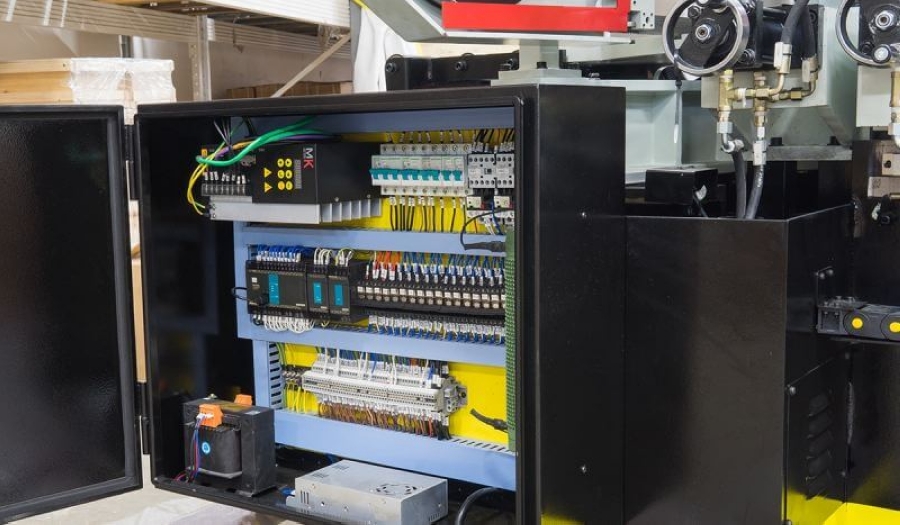

• Электрошкаф.

 Ленточные полотна
