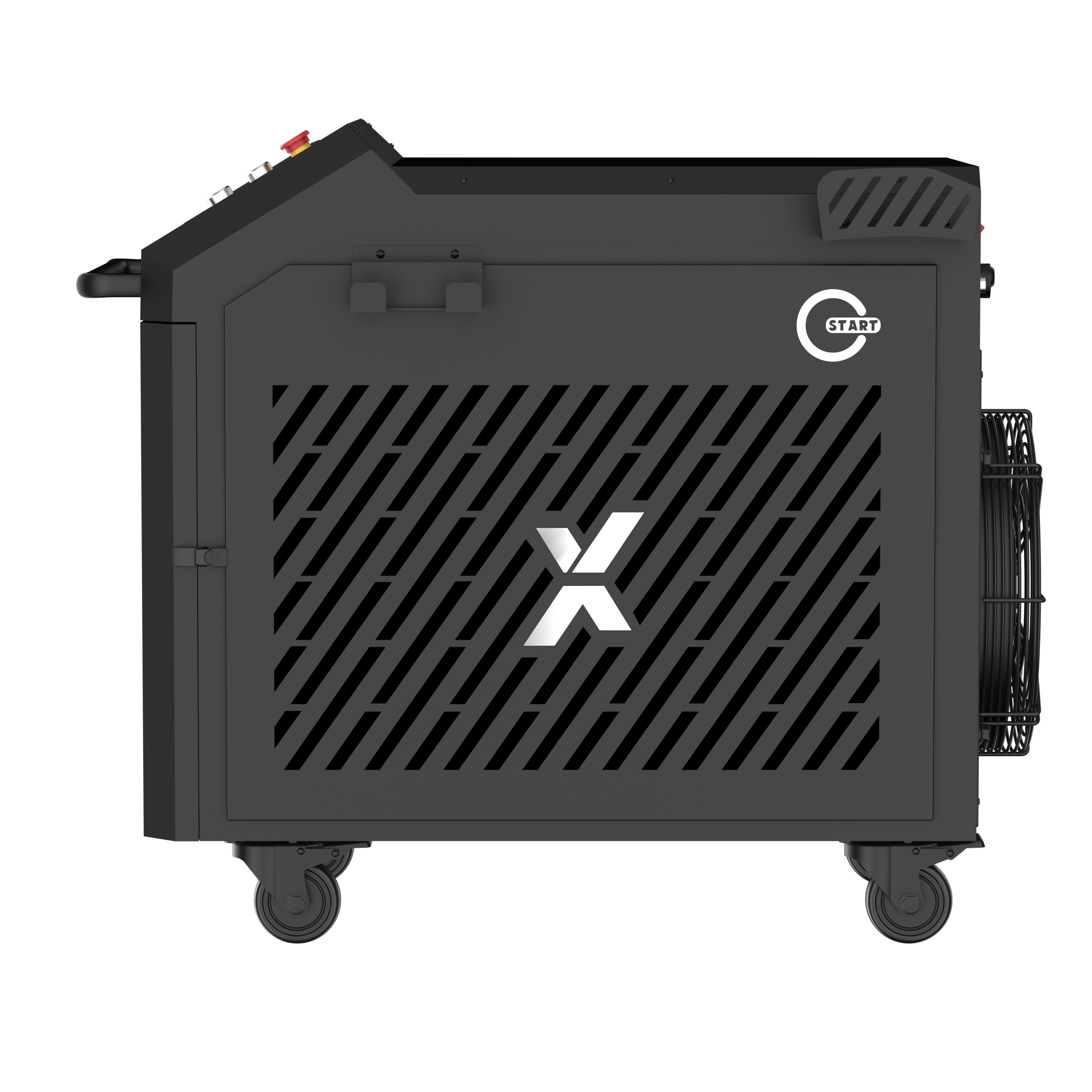

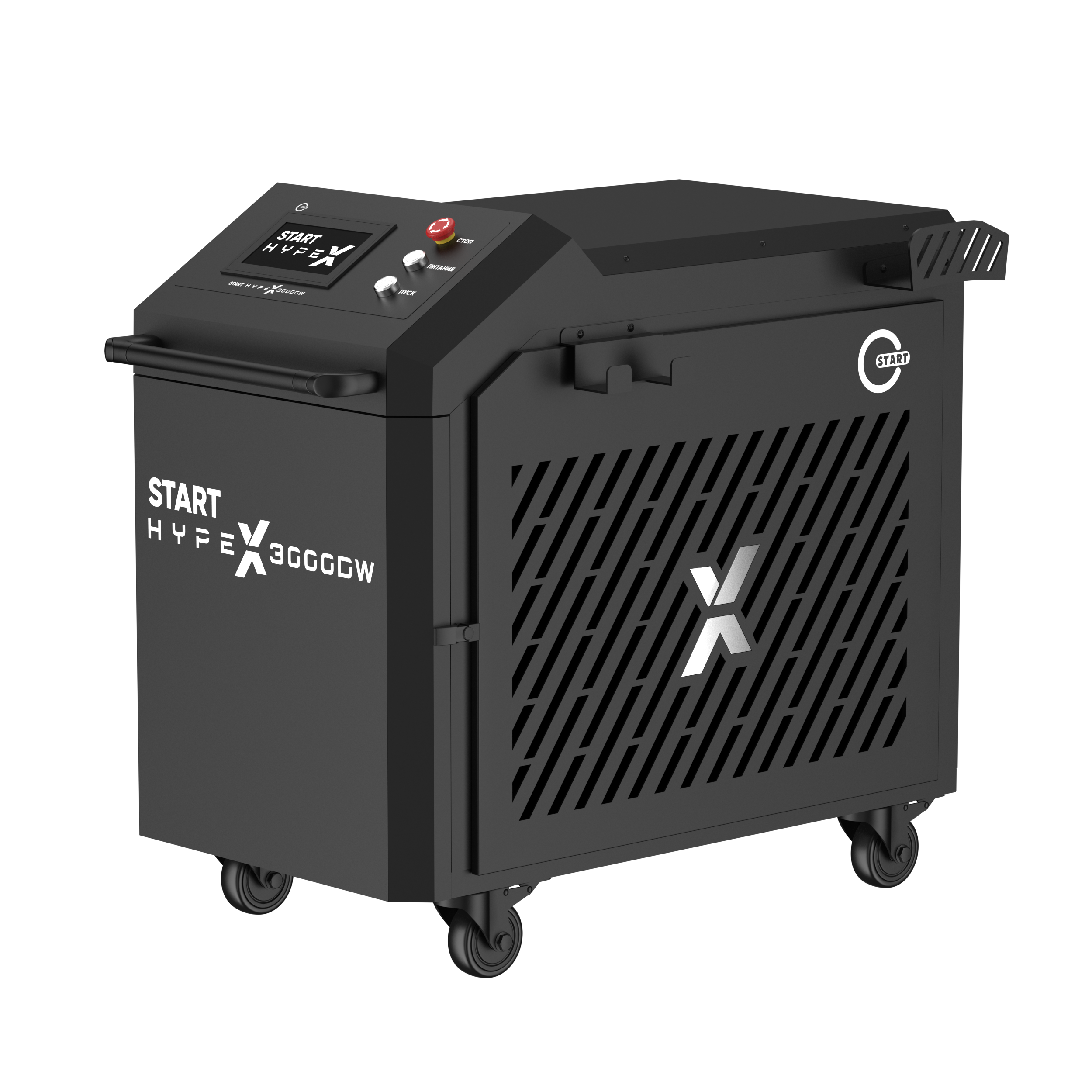

Аппарат ручной лазерной сварки START HYPE X3000DW с двойной подачей проволоки 8STX30DW

• Артикул 8STX30DW

• Бренд START

• Вес подающего механизма в упаковке, кг 30

• Напряжение питающей сети, В 400 ±10%

• Габариты источника питания в упаковке (ДхШхВ), мм 1240*700*1180

• Габариты подающего механизма в упаковке (ДхШхВ), мм 790*280*630

• Мощность лазерного излучения, Вт 3000

• Тип лазера Волоконный

• Гарантия, мес 24

• Источник лазера Raycus RFL-3000H CE

• Дисплей Сенсорный, цветной 7"

• Регулировка мощности, % 10-100

• Скорость сварки, см/мин 0-120

• Длина волны лазера, нм 1064

• Регулировка ширины луча в режиме очистки, мм F150 (0-30 mm) / F400 (0-60 mm) / F 800 (0-120mm)

• Защитная линза, мм 18*2

• Габариты источника питания (ДхШхВ), мм 1170*620*960

• Колиматорная линза, мм D16*5 (F60)

• Зеркало сканатора, мм 30*14*T2

• Фокусирующая линза, мм D20*4.5

• Масса сварочного пистолета, кг 0,75

• Тип пистолета SUP23T

• Регулировка ширины луча в режиме сварки, мм 0-6

• Режимы работы Сварка, Резка, Очистка

• Потребляемая мощность, кВт 13,75

• Подача проволоки Двойная

• Тип охлаждения Жидкостное

• Габариты подающего механизма (ДхШхВ), мм 570*250*740

• Вес источника питания в упаковке, кг 172

Установка лазерной сварки START Hype X3000DW — это передовое оборудование, предназначенное для выполнения сложных задач в области сварки с высокой производительностью и качеством. Установка оснащена мощным источником излучения мощностью 3000 Вт и инновационной системой двойной подачи проволоки, что позволяет значительно увеличить эффективность и скорость сварочных работ. START Hype X3000DW подходит для использования в самых различных промышленных областях, обеспечивая высокую точность и надежность обработки материалов

Принцип работы

START Hype X3000DW использует высокоэнергетический лазерный луч для выполнения операций по сварке, резке и очистке. Лазерный источник мощностью 3000 Вт генерирует узкий и концентрированный луч, который направляется на обрабатываемую поверхность. Особенностью данной модели является сдвоенный подающий механизм, позволяющий подавать две проволоки одновременно в зону сварки. Это позволяет увеличить размер катета шва и повысить скорость сварки. Управление установкой осуществляется через интуитивно понятный интерфейс с сенсорным дисплеем, что обеспечивает простоту настройки и эксплуатации. Пистолет SUP21T управляет направлением и фокусировкой лазера, что позволяет выполнять задачи с высокой точностью. Управление установкой осуществляется через сенсорный цветной дисплей с меню на русском языке, что делает процесс настройки и эксплуатации интуитивно понятным.

Основные преимущества

• Высокая мощность и производительность: Лазерный источник мощностью 3000 Вт позволяет эффективно обрабатывать различные материалы, обеспечивая высокое качество сварных швов.

• Сдвоенный подающий механизм: Возможность подачи двух проволок одновременно увеличивает размер катета шва и скорость сварки, что повышает общую производительность.

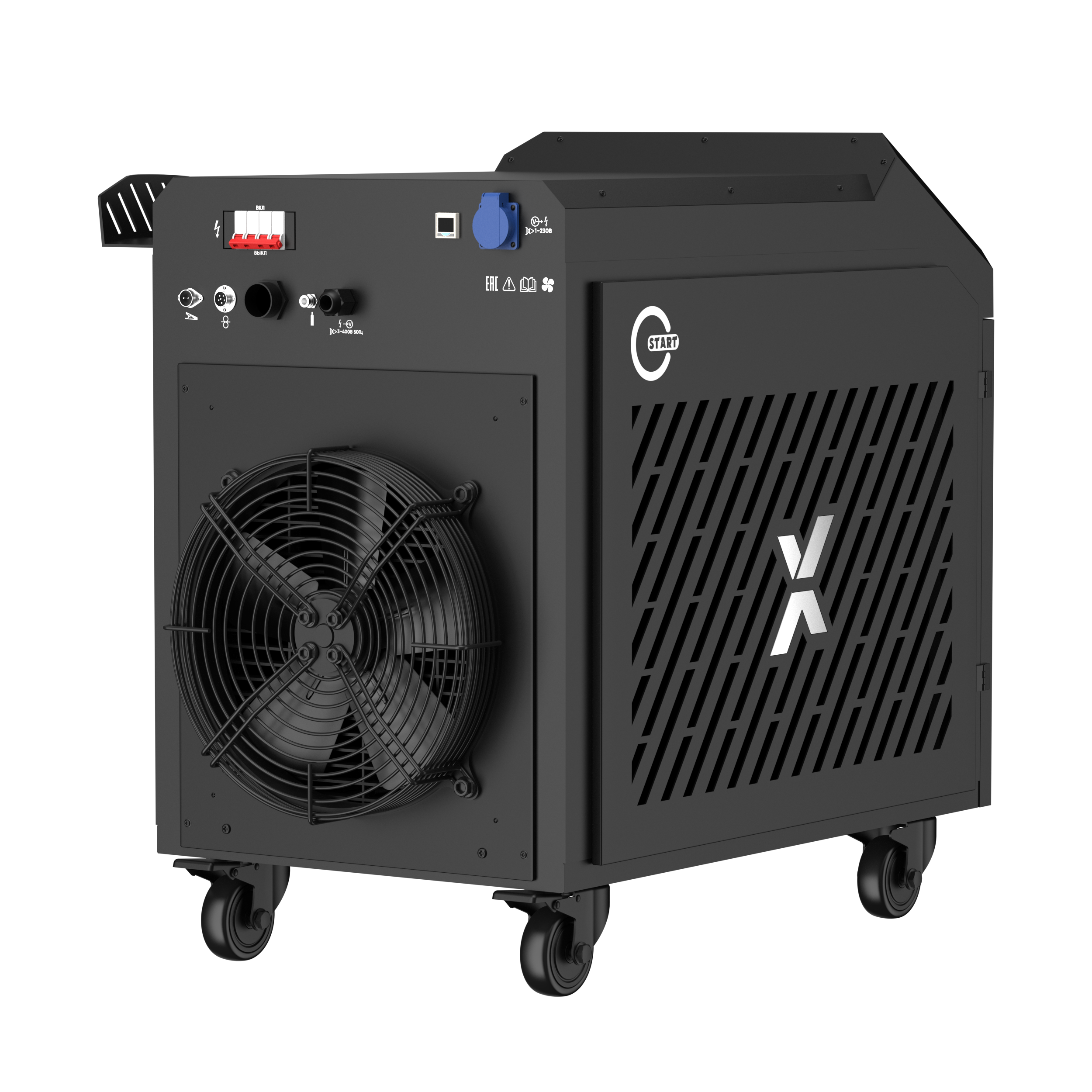

• Производительный чиллер: Встроенный чиллер обеспечивает стабильную работу установки без перерывов даже на максимальной мощности, что важно для продолжительных производственных циклов.

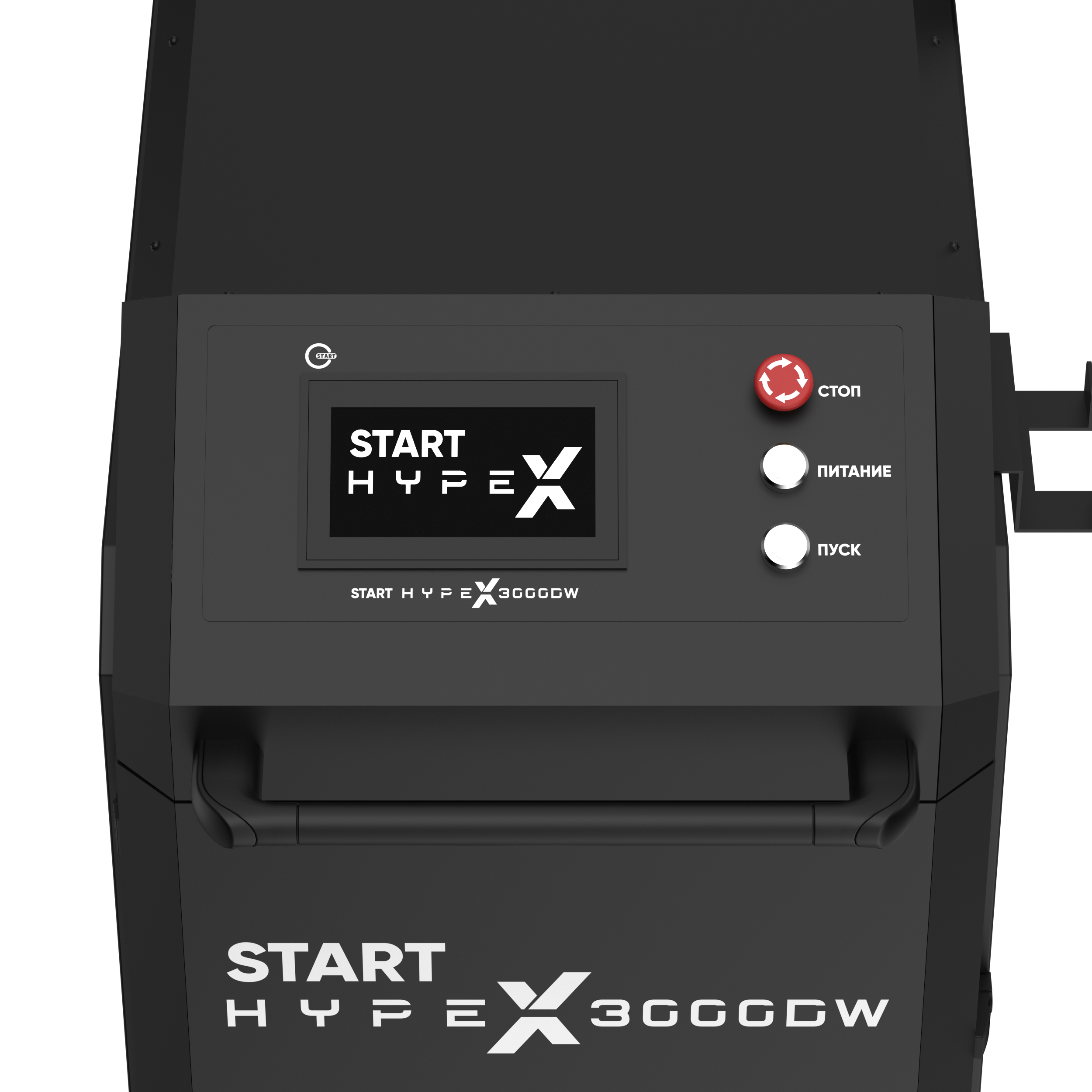

• Удобный интерфейс: Сенсорный цветной дисплей с интуитивно понятным рускоязычным меню позволяет легко настраивать параметры и управлять процессом сварки.

• Надежность и долговечность: Высококачественные компоненты и продуманный дизайн гарантируют длительный срок службы оборудования и минимальные затраты на обслуживание.

Сварка

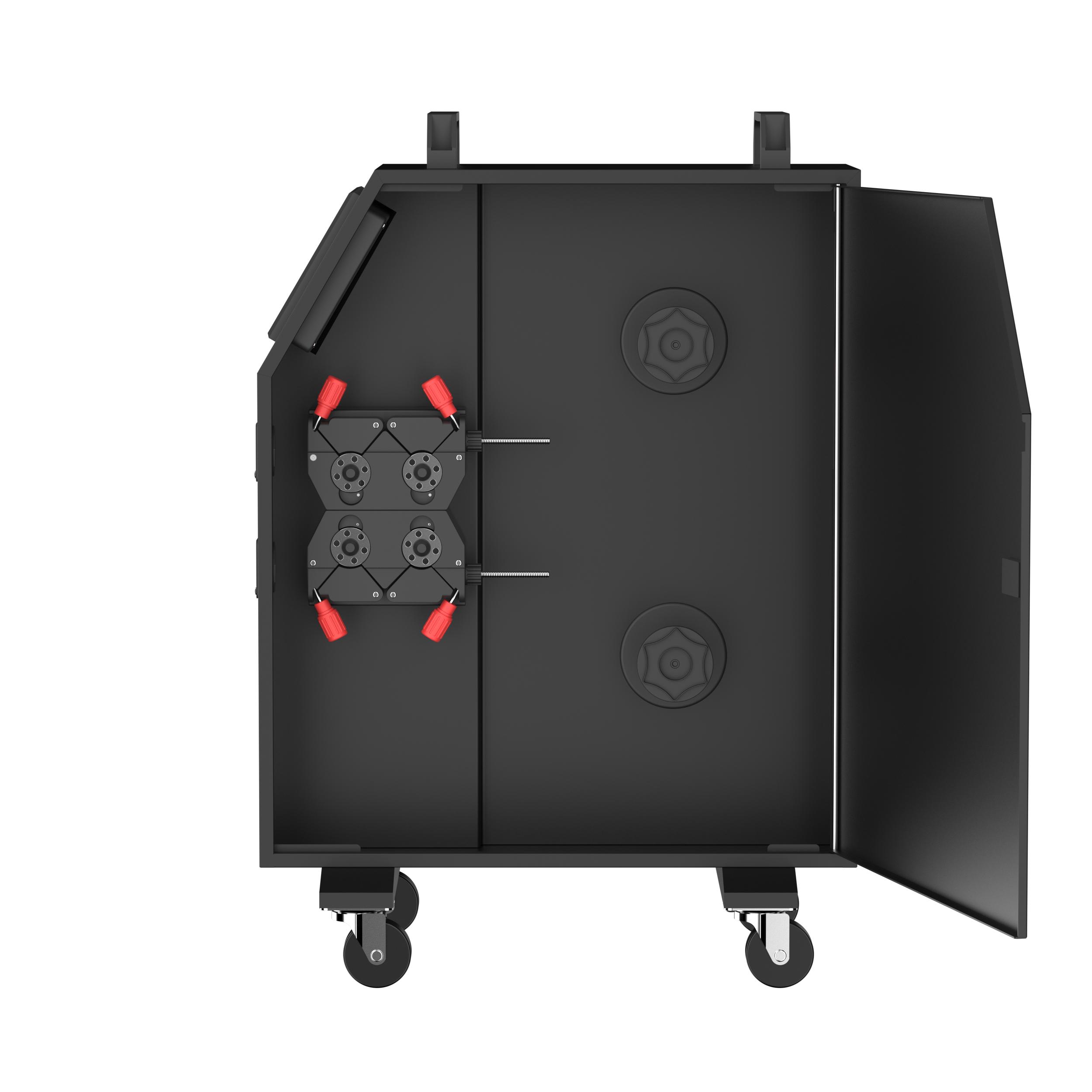

Режим сварки в START Hype X3000DW предназначен для высокоточной сварки различных металлов. Лазерный луч мощностью 3000 Вт обеспечивает глубокое и прочное соединение материалов. Ширина луча в режиме сварки может достигать 6 мм, что позволяет выполнять как мелкие, так и крупные сварочные швы. Использование лазера в паре с 4-х роликовый подающим механизмом позволяет минимизировать деформацию материала и улучшить качество шва за счет высокой концентрации энергии в зоне сварки. Совместим с катушками проволоки D200 (5 кг) и D300(15 кг).

Резка

Режим резки позволяет использовать лазерный луч для точного и аккуратного разрезания материалов. Высокая мощность излучения обеспечивает чистый и ровный рез без заусенцев и деформации. Этот режим идеально подходит для резки металлов и других твердых материалов с высокой скоростью и точностью. Лазерная резка позволяет достигать высокой детализации и минимальных отходов материала

Очистка

Режим очистки предназначен для удаления загрязнений, окислений и других нежелательных слоев с поверхности материалов. Лазерный луч шириной до 120 мм эффективно справляется с очисткой больших площадей за короткое время. Этот режим также используется для очистки сварных швов, удаляя остатки окалины и улучшая внешний вид и качество соединения. Лазерная очистка является бесконтактным методом, что исключает механическое повреждение обрабатываемой поверхности

Виды загрязнений в режиме очистка
Лазерный аппарат способен удалять широкий спектр загрязнений, включая:
Ржавчину и оксидные слои;
Масляные и жировые загрязнения;
Краски, лаки, смолу.

Комплектация

• Аппарат для ручной лазерной сварки – 1 шт.;

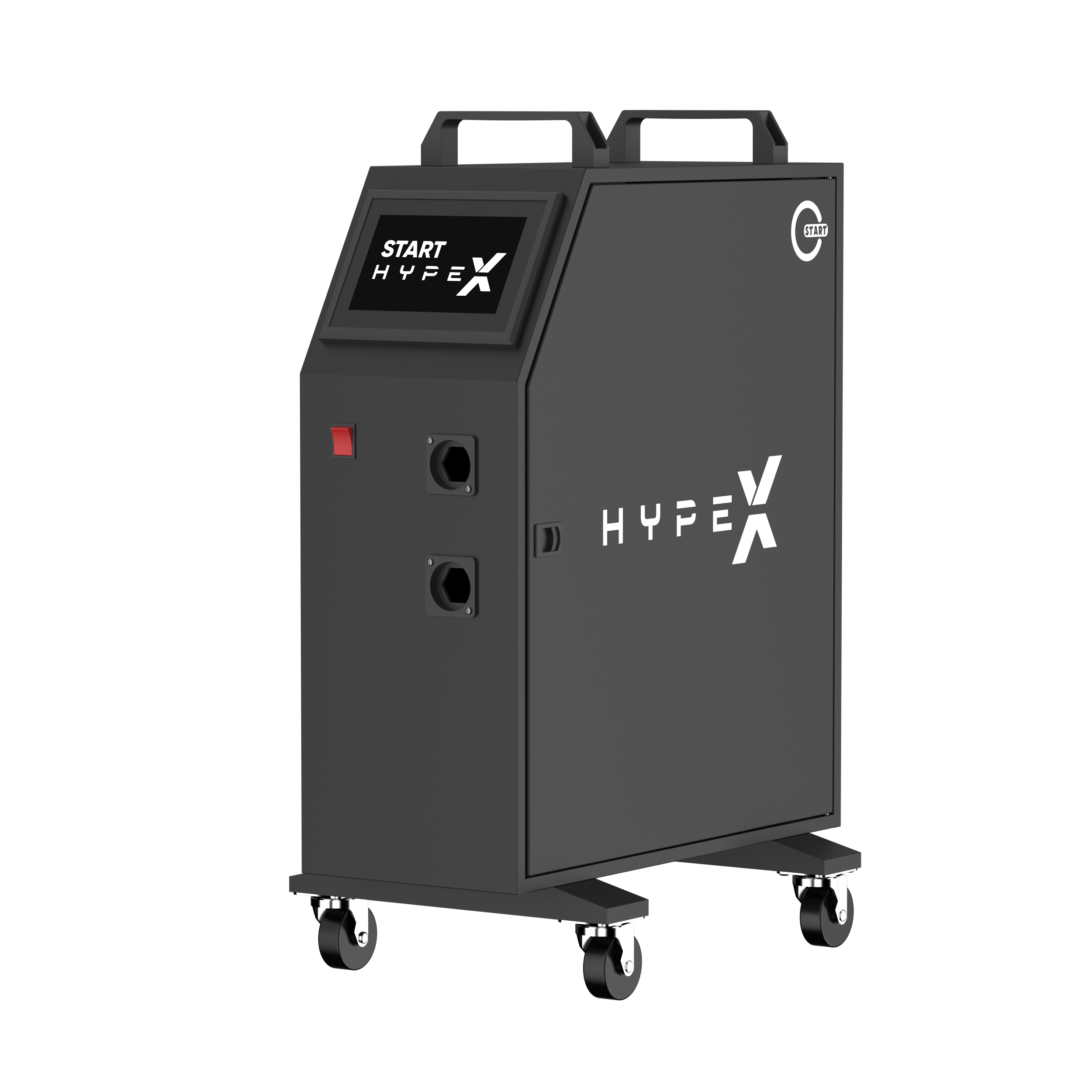

• Сдвоенный подающий механизм – 1 шт.;

• Чиллер - 1 шт.;

• Лазерная головка SUP 23Т в сборе – 1 шт.

• Защитные стекла 10 шт.;

• Защитные очки – 1 шт.;

• Защитный кабель с клеммой

• Наконечники сдвоенные 1.2/1.6;

• Наконечники 0.8/1.0/1.2/1.6;

• Ролики 0.8-1.0/1.2-1.6;

• Набор сопел As-12, Es-12, cs-12,bs-16,fs-16,c, as-12d, as-16d, as-20d, CUT;

• Кабель управления подающим механизмом;

• Кабель канал для подачи проволоки сдвоенный

• Кабель канал для подачи проволоки одинарный

• Инструкция;

• Гарантийный талон.

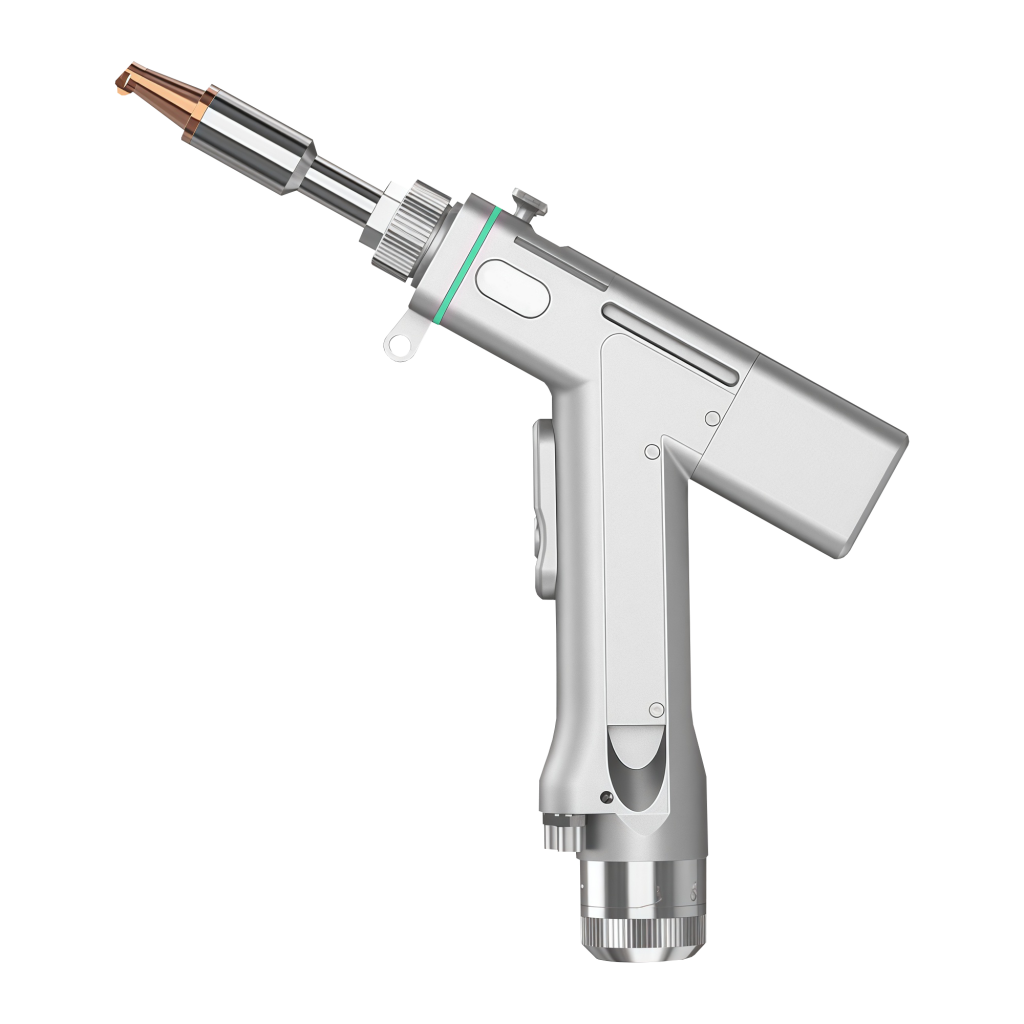

Пистолет SUP23T

SUP23T — это универсальный ручной пистолет нового поколения, объединяющий четыре режима работы: лазерная сварка, резка, очистка и зачистка швов.
Интеллектуальная система управления и точная оптика обеспечивают стабильный результат даже при длительных производственных нагрузках. Пистолет SUP23T предназначен для ручной лазерной обработки металлических изделий и совместим с большинством волоконных лазеров мощностью до 3000 Вт (длина волны 1060–1070 нм).
Устройство оснащено встроенной системой водяного охлаждения, интеллектуальными датчиками безопасности и автоматической стабилизацией температуры.
Компактный корпус (вес около 0,7 кг) обеспечивает отличную эргономику и удобство работы даже при длительных сменах.

Особенности

• 4-в-1: сварка, резка, очистка и зачистка без смены инструмента.

• Точная фокусировка и высокая стабильность луча.

• Эргономичный корпус — минимальная нагрузка на руку.

• Интеллектуальная защита: контроль температуры, блокировка при перегреве и потере сигнала.

• Долговечность оптики благодаря эффективному охлаждению

• Совместимость с большинством промышленных лазеров и систем автоподачи

Конструктивные особенности

• Корпус из алюминиевого сплава с защитой от перегрева и пыли

• Быстросъёмное оптическое соединение QBH

• Встроенная система водяного охлаждения

• Быстрая замена защитных и фокусных линз

• Индикатор ошибки на пистолете

Raycus

Является ведущим мировым производителем волоконных лазеров и оптических устройств. Основанная в 2007 году, компания Raycus Laser Technology Co., Ltd. быстро завоевала репутацию за инновации и качество в области лазерных технологий. Штаб-квартира компании находится в городе Ухань, Китай. Raycus специализируется на разработке и производстве высокомощных волоконных лазеров, используемых в различных промышленных применениях, включая резку, сварку, маркировку и очистку. Компания предлагает широкий спектр продуктов, охватывающих различные мощности и длины волн, что позволяет удовлетворить потребности клиентов в самых разных отраслях.

• Лазеры Raycus отличаются высокой производительностью и стабильностью, обеспечивая отличные результаты в самых сложных задачах.

• Инновационные технологии: Постоянные исследования и разработки позволяют Raycus внедрять передовые технологии и улучшать характеристики своих продуктов.

• Надежность и долговечность: Продукты Raycus разрабатываются с учетом самых строгих стандартов качества, что гарантирует долгий срок службы и надежную работу оборудования.
