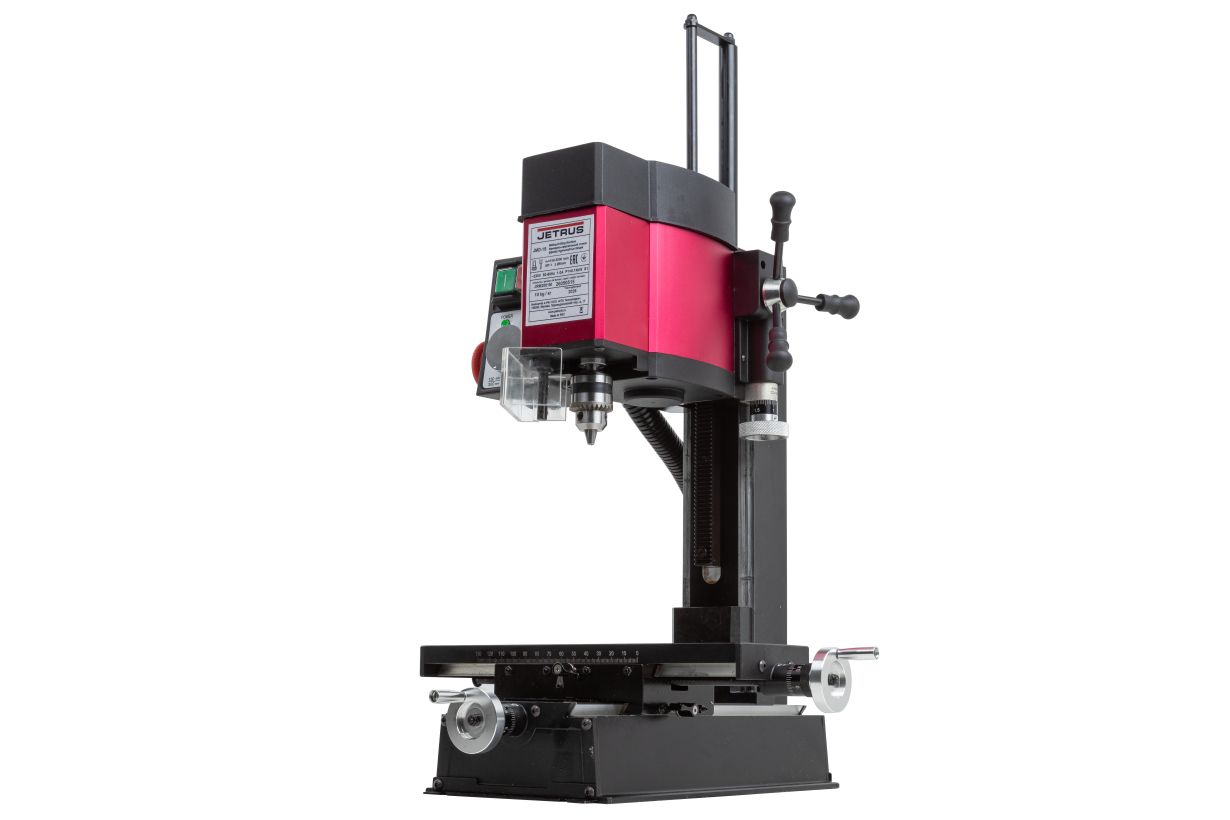

Фрезерно-сверлильный станок JETRUS JMD-1S

Станок JMD‑1S — самый маленький в линейке бытовых сверлильно‑фрезерных станков. Его используют дома или в учебных заведениях для небольших работ и чтобы освоить механическую обработку.

Работает от обычной розетки — 230 В. Подходит для сверления и фрезерования мелких деталей.

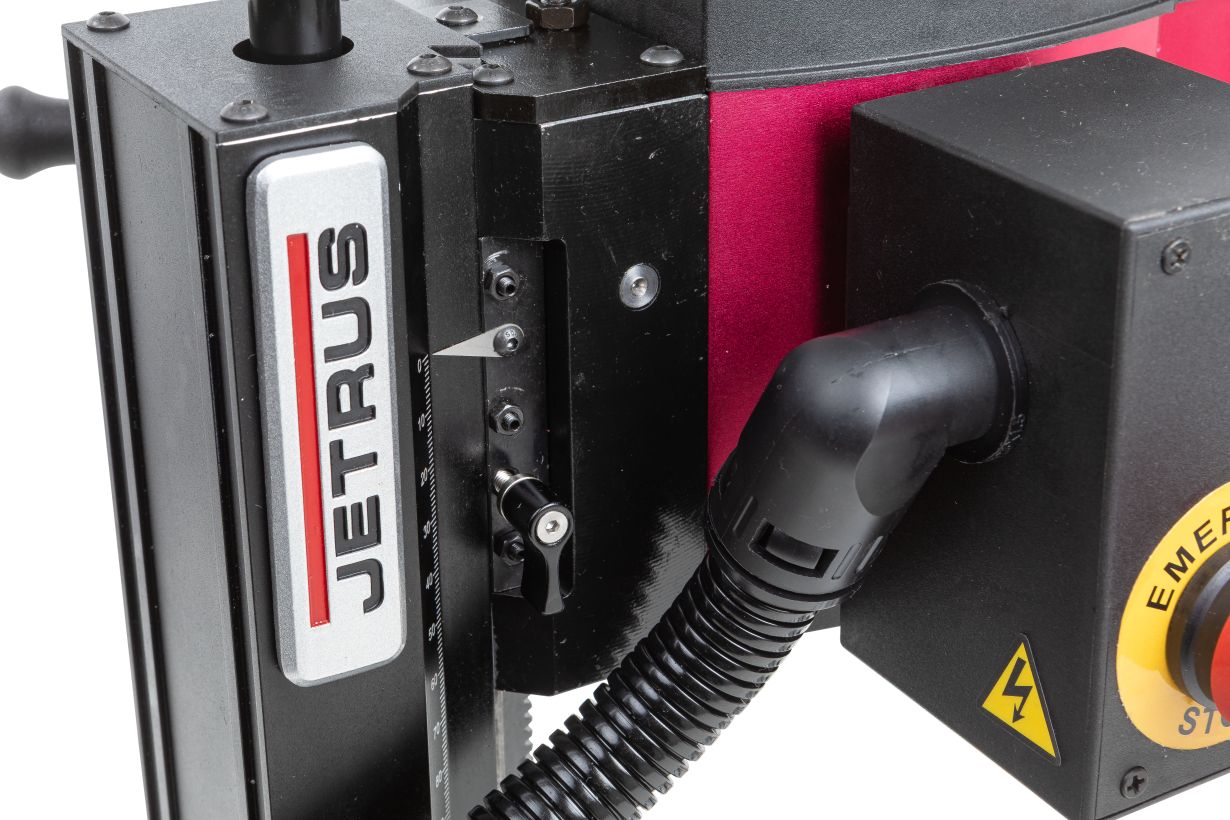

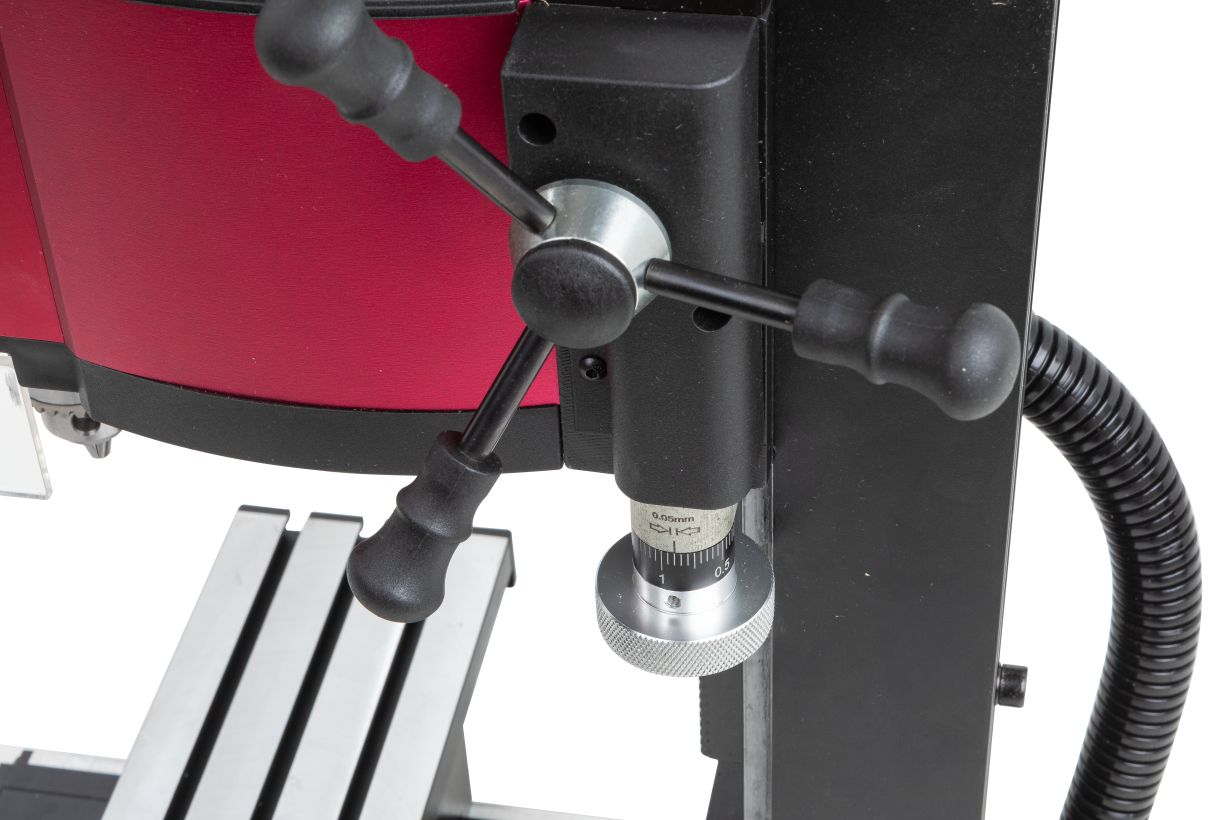

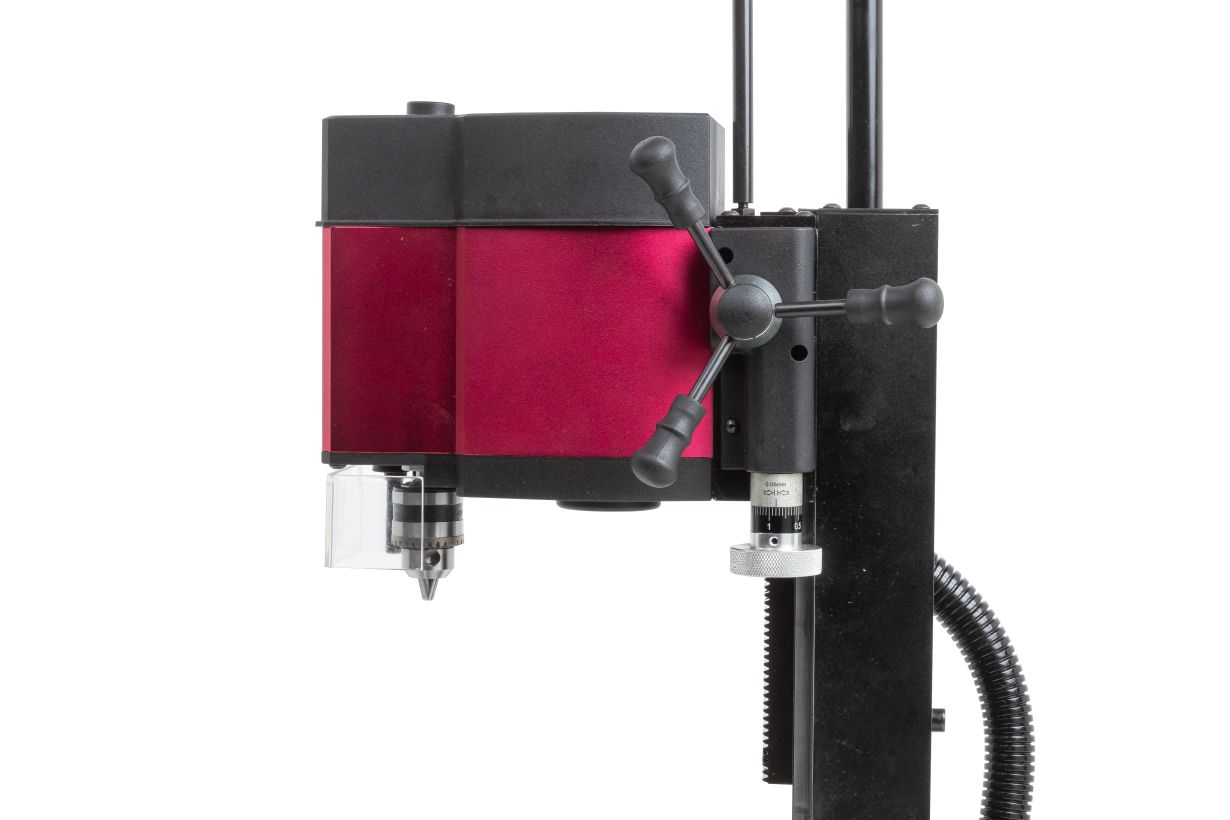

Как устроено сверление: нет отдельной пиноли — чтобы опустить инструмент, двигают всю сверлильную головку с помощью штурвала по зубчатой рейке. Для более точной настройки есть маховик микроподачи. Головка может опуститься максимум на 135 мм.

Точность движений контролируют по лимбам (шкалам) на штурвалах:

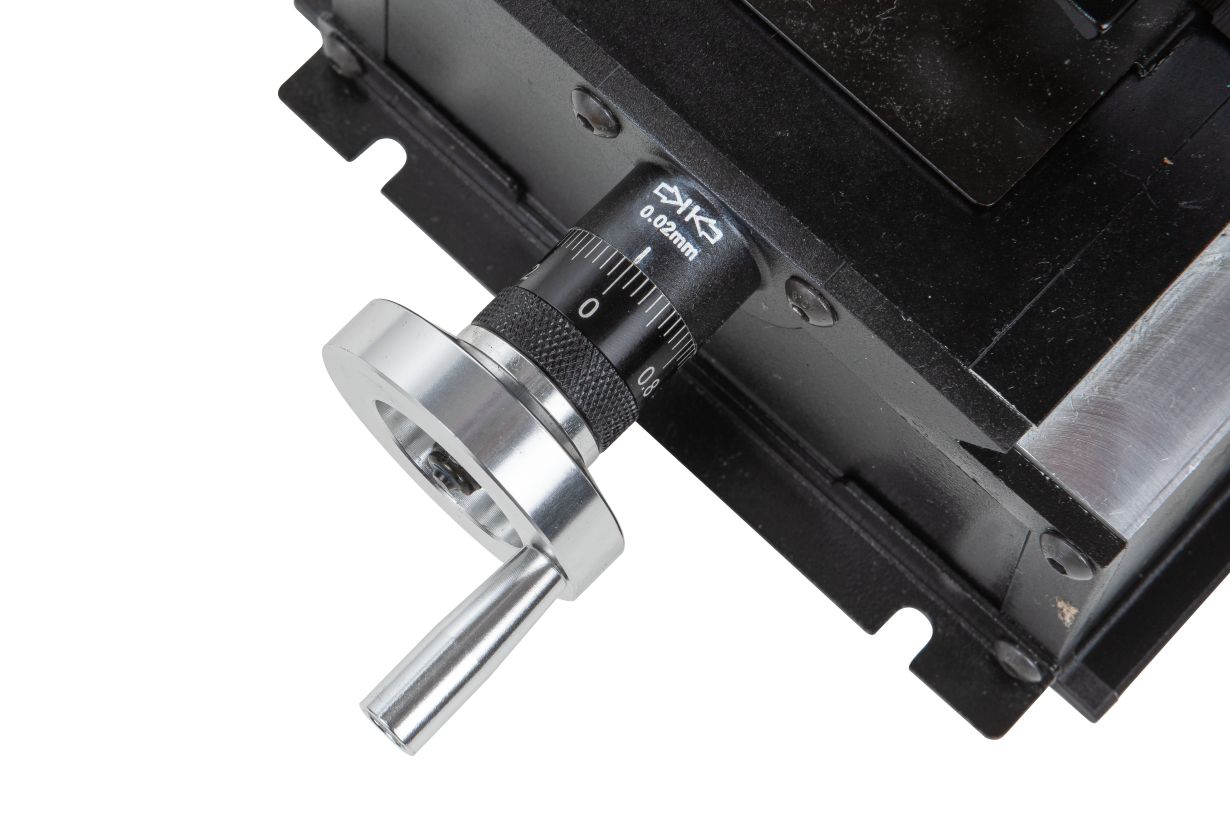

• в продольном и поперечном направлениях: 1 мм за полный оборот, деление — 0,02 мм;

• по вертикали: 2,5 мм за оборот, деление — 0,05 мм.

Станок прочный, но лёгкий, его вес всего 10 кг, его удобно ставить на стол. Основные детали, в т.ч. станина, рабочий стол, колонна, головка сделаны из упрочнённого алюминия — он хорошо гасит вибрацию. Рабочие поверхности точно обработаны, остальные покрыты анодированным слоем.

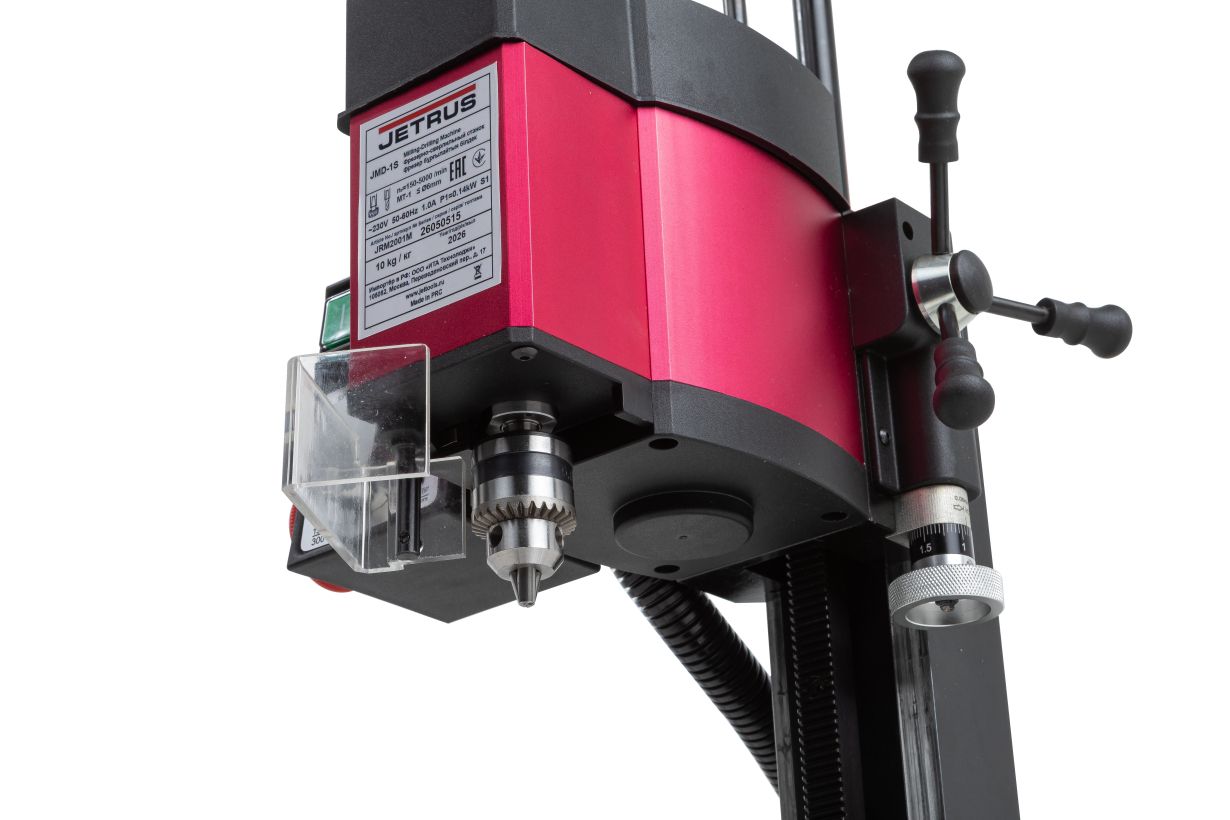

Шпиндель с конусом МК‑1, зажимная тяга — М6×95 мм. Можно сверлить отверстия до 6 мм, фрезеровать — фрезами до 7 мм.

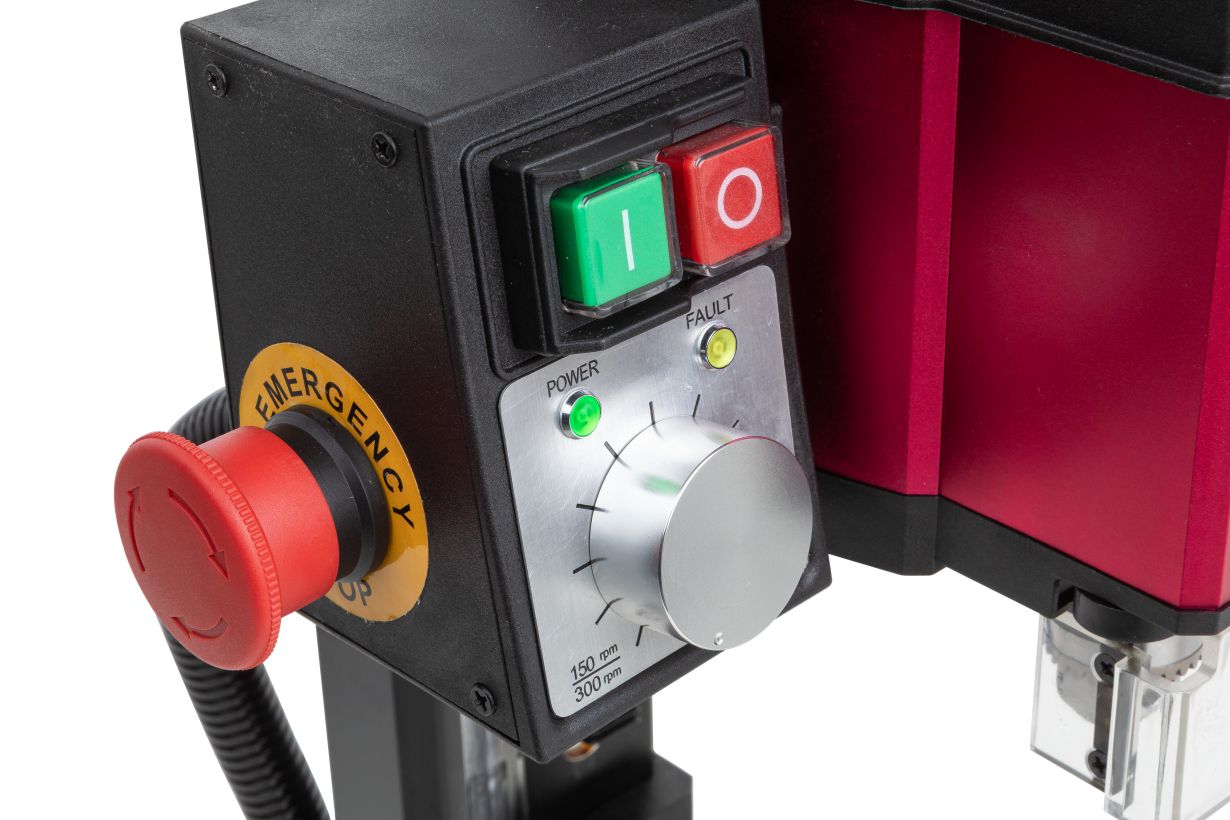

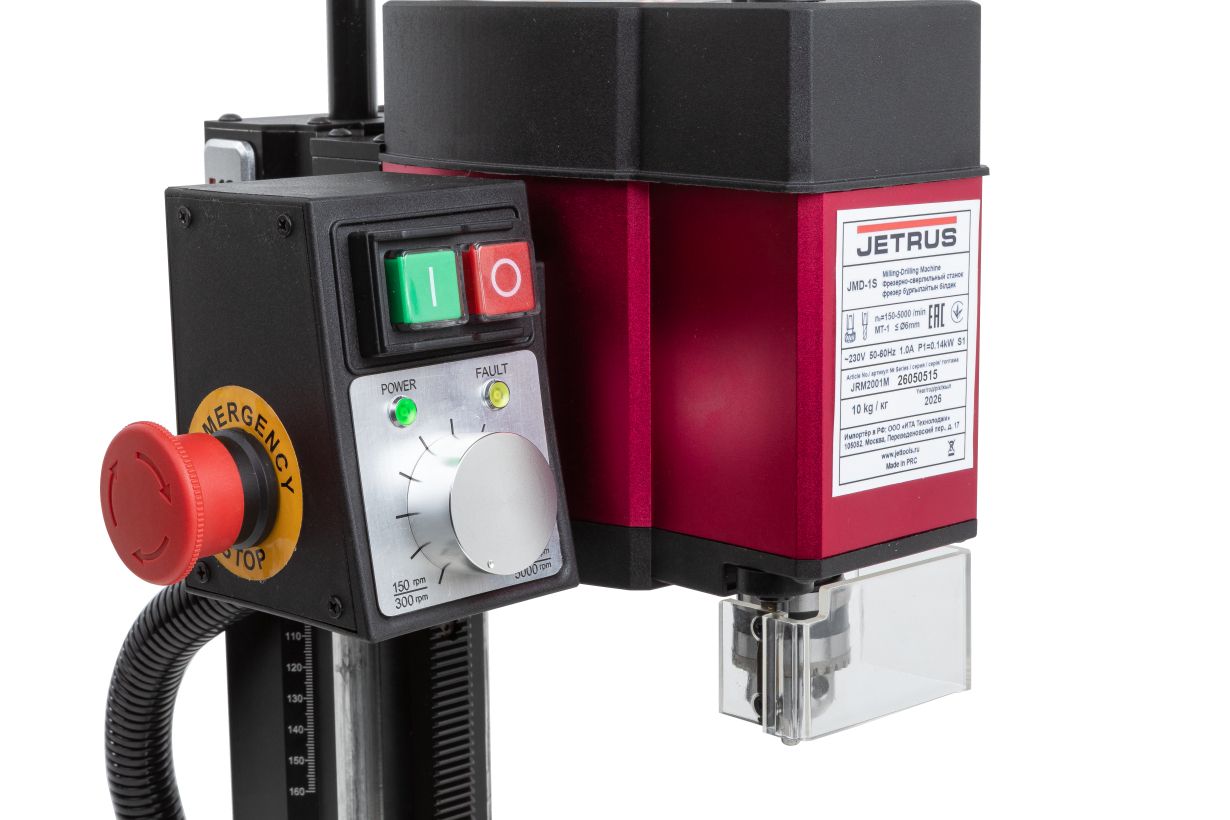

Двигатель — коллекторный, постоянного тока, мощностью 100 Вт. Управляется с панели слева на головке. Скорость вращения можно плавно менять в двух диапазонах: 150–2500 об/мин и 300–5000 об/мин. Чтобы перейти с одного диапазона на другой, нужно перекинуть ремень на другие шкивы. Реверса нет.

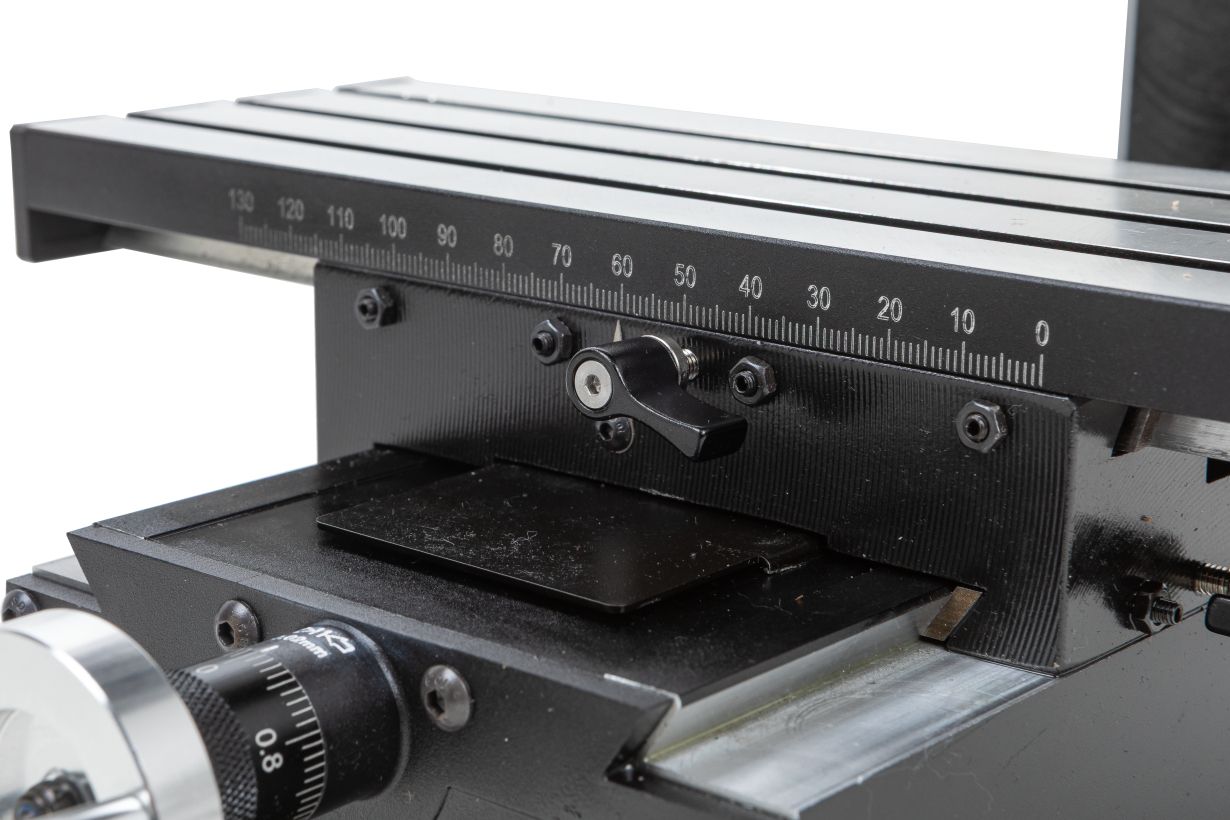

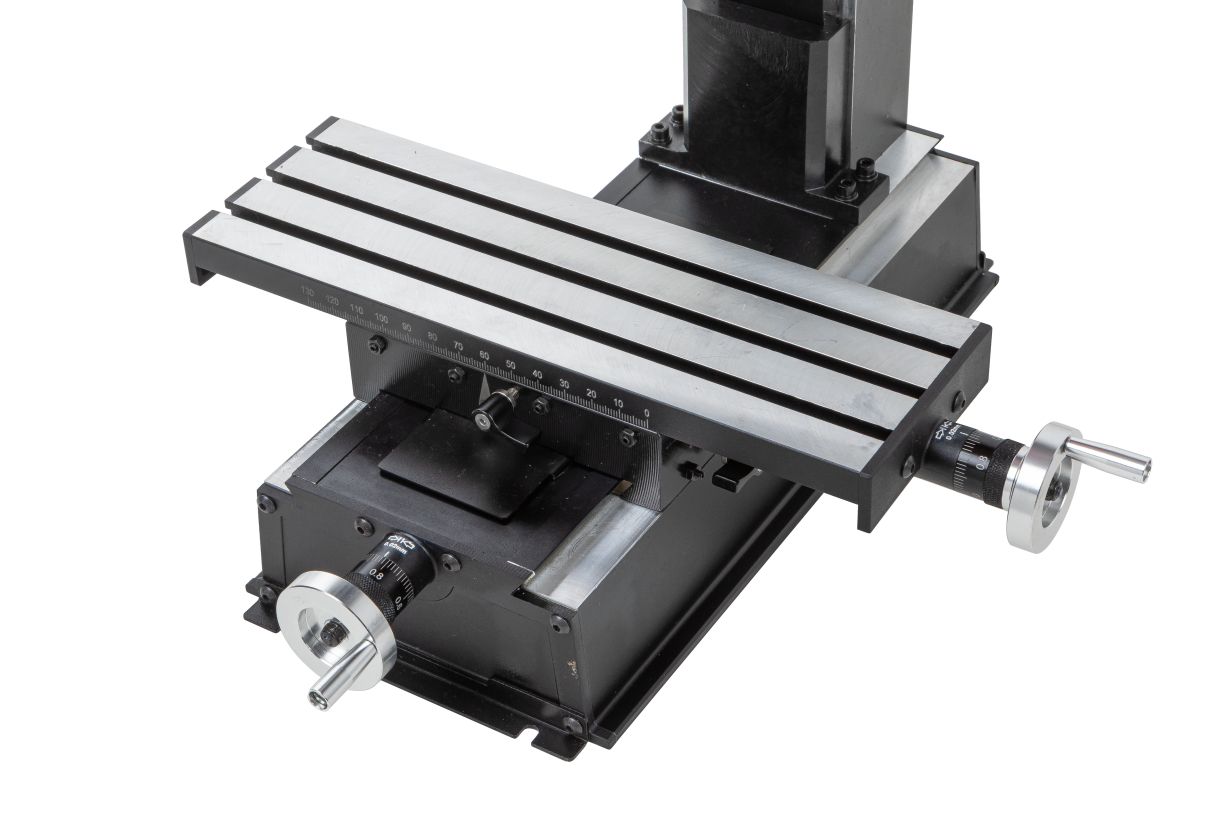

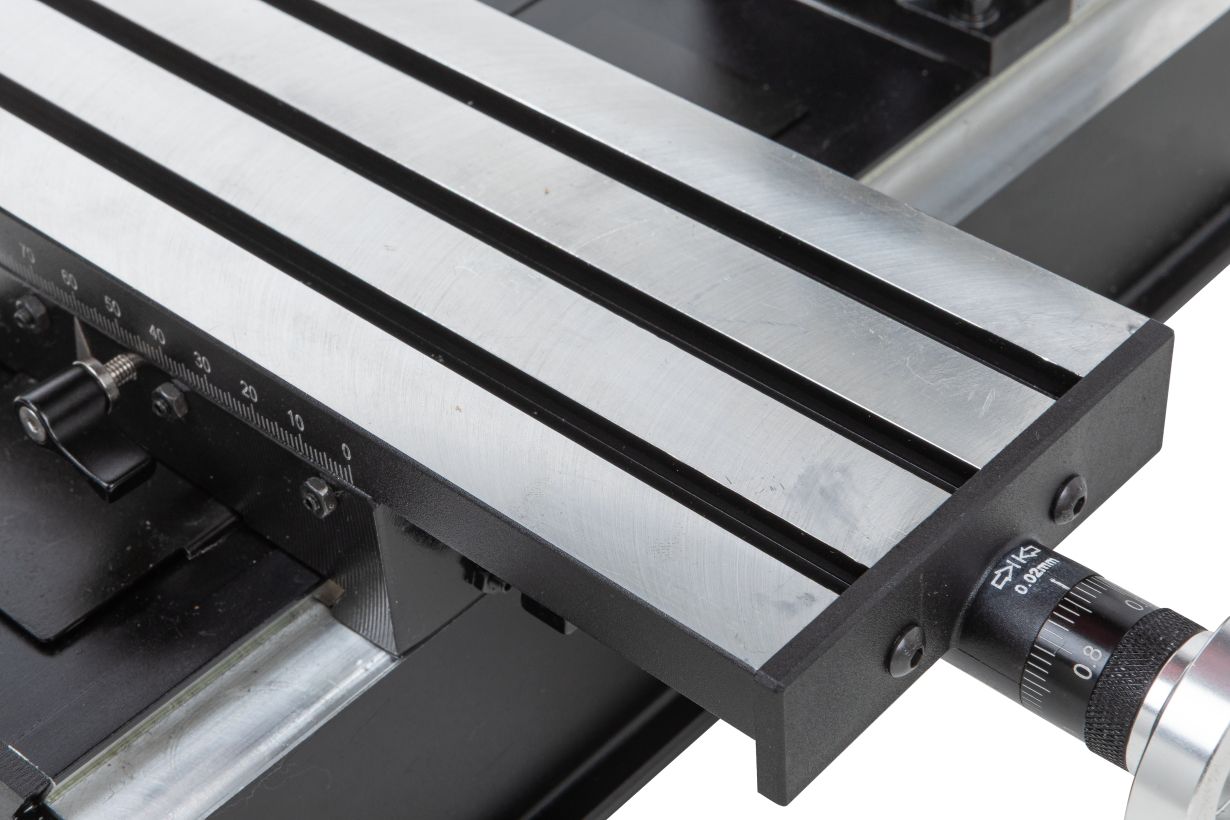

Рабочий стол размером 250×80мм, двигается по направляющим «ласточкин хвост». На нём есть 3 Т‑образных паза шириной 6 мм, расстояние между ними — 23 мм: туда крепят тиски и другие приспособления.

Рабочая зона закрыта прозрачным защитным экраном.

Масса станка 10кг.

Комплект поставки:

• Cверлильный патрон B10 с дорном МК1/B10. Зажим от 1 до 6 мм

• Зажимная тяга (шомпол) М6х95мм

• Ключ рожковый 5,5/19мм

• Ключи шестигранные 1,5; 3; 5мм

• Предохранитель

• Ручки для осей X, Y

• Рукоятки штурвала вертикальной оси

• Инструкция по эксплуатации
