Головка делительная полууниверсальная Metal Master ПДГ 125

Головки подходят для фрезерования, шлифования и сверления. Ступенчатый делительный диск с 24 насечками обеспечивает прямое деление на 2, 3, 4, 6, 8, 12 и 24. Посредством косвенной индексации (передаточное число червячной передачи 1:40) могут выполняться деления до 50 и многие из них могут выполнять деление свыше 50 (см. таблицу индексации). Деления вне диапазона косвенной индексации обеспечиваются с помощью дифференциальной системы, которая выполняет деления до 1000.

Конструкция: насадки сочетают в себе жесткость и точность. Индексирующий шпиндель работает в прецизионных конических роликовых подшипниках практически без люфта. В отличие от традиционных конструкций, плоская индексирующая пластина устанавливается на конический передний индексирующий шпиндель. Делительная головка и индексирующий шпиндель могут поворачиваться с горизонтального в вертикальное положение. Индексирующий шпиндель, червячный индексирующий штифт, а также центры и непрямой индексирующий штифт закаляются и шлифуются.

Особенности:

• Массивный корпус делительной головки может поворачиваться на угол от -10° до 90°.

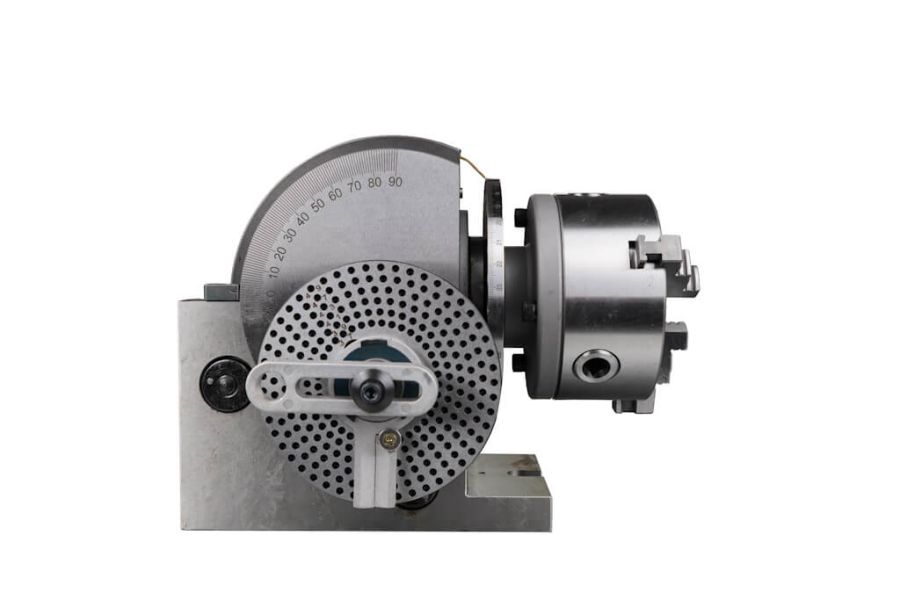

• С левой стороны делительной головки расположен механизм с делительным диском с сектором и рукояткой.

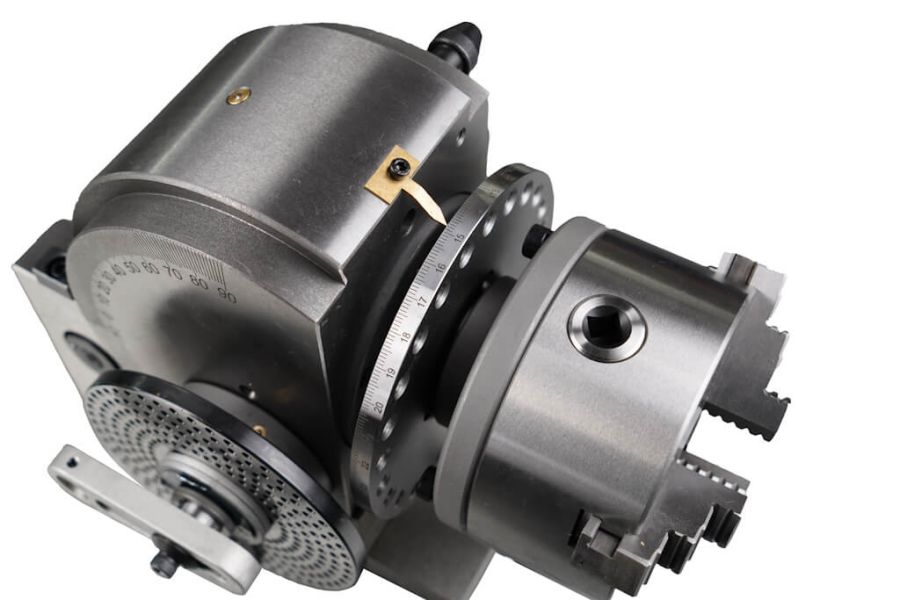

• На передней части корпуса расположено устройство для деления с градусной шкалой на 360°.

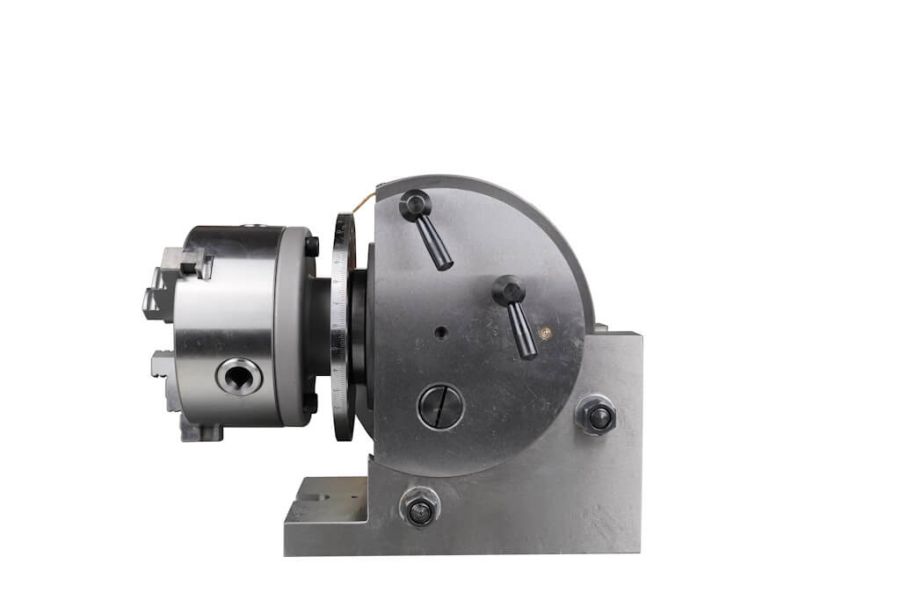

• С правой стороны корпуса расположен зажимной винт шпинделя, а также винт-защелка, с помощью которой штифт входит в отверстие устройства делительного диска.
• Делительная головка оснащена 3-кулачковым патроном диаметром 125мм с обратными кулачками в комплекте.

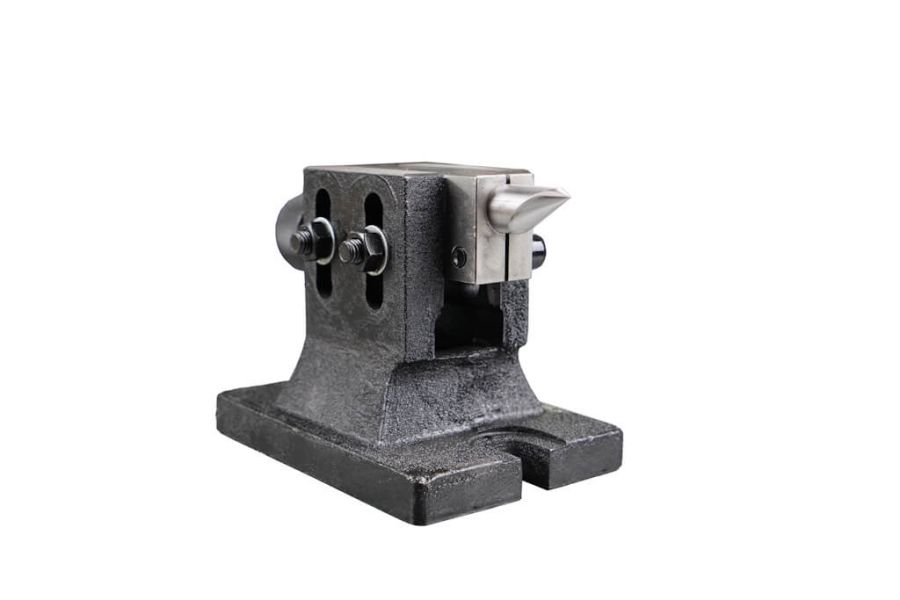

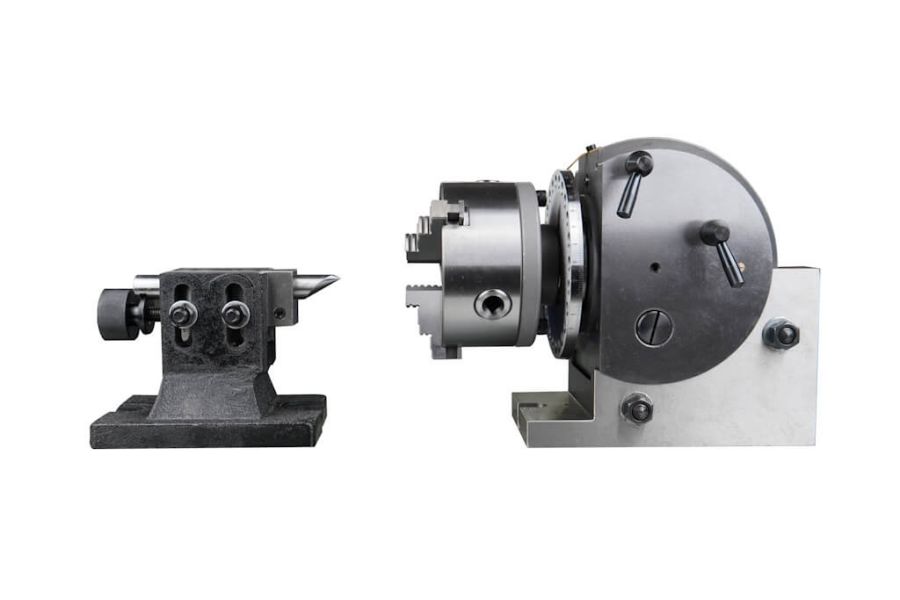

• В стандартную комплектацию включена задняя бабка с возможностью регулировки по высоте.
• В стандартную комплектацию входят 3 делительных диска, неподвижный упор, обратные кулачки, 3-кулачковый патрон O125 мм, задняя бабка.

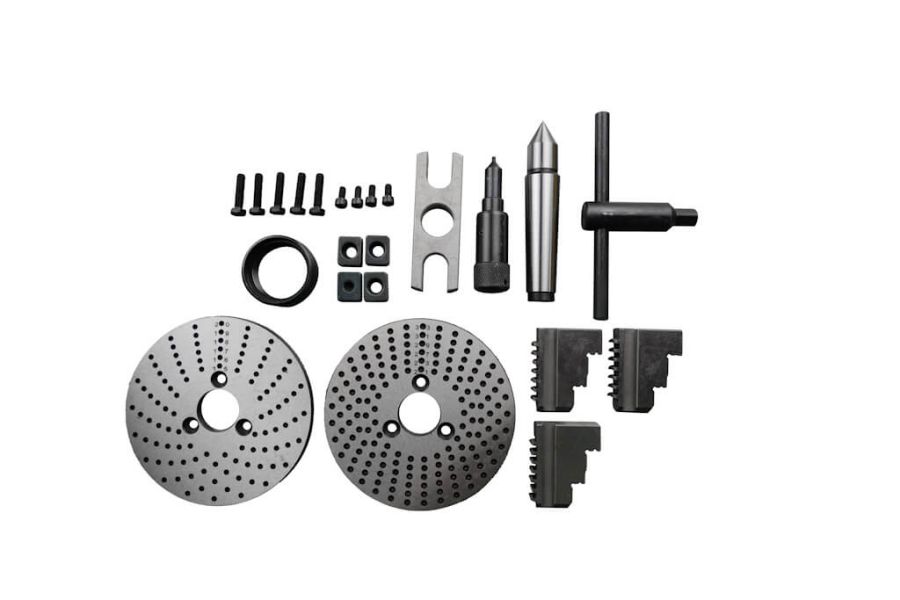

Стандартная комплектация:

• делительный диск (3 шт.);
• 3-кулачковый патрон o125 мм;
• задняя бабка;
• обратные кулачки;
• неподвижный упор.
