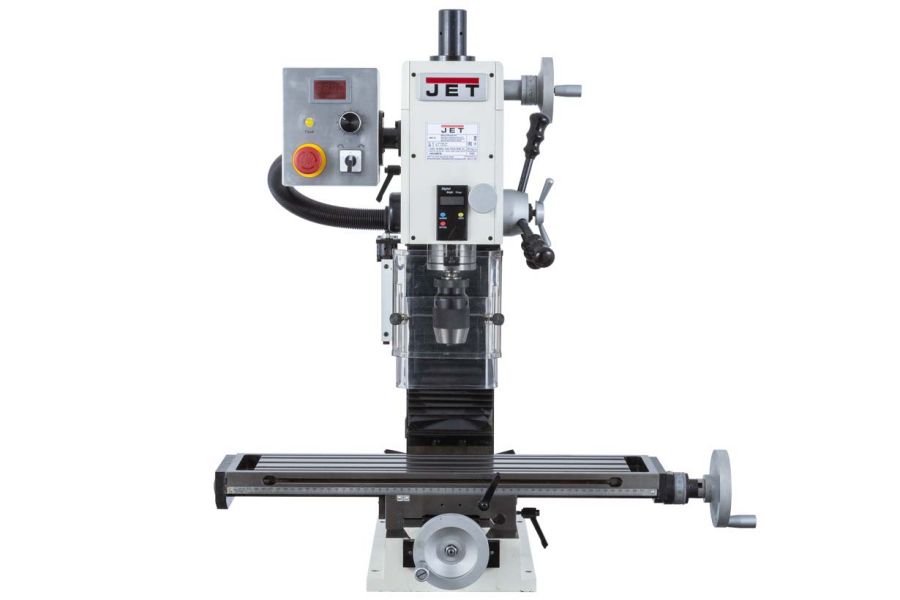

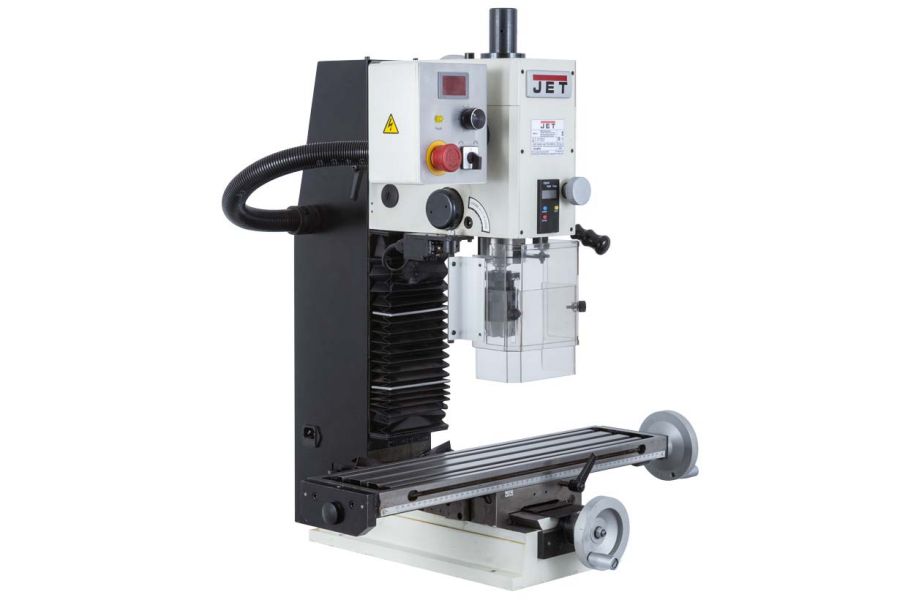

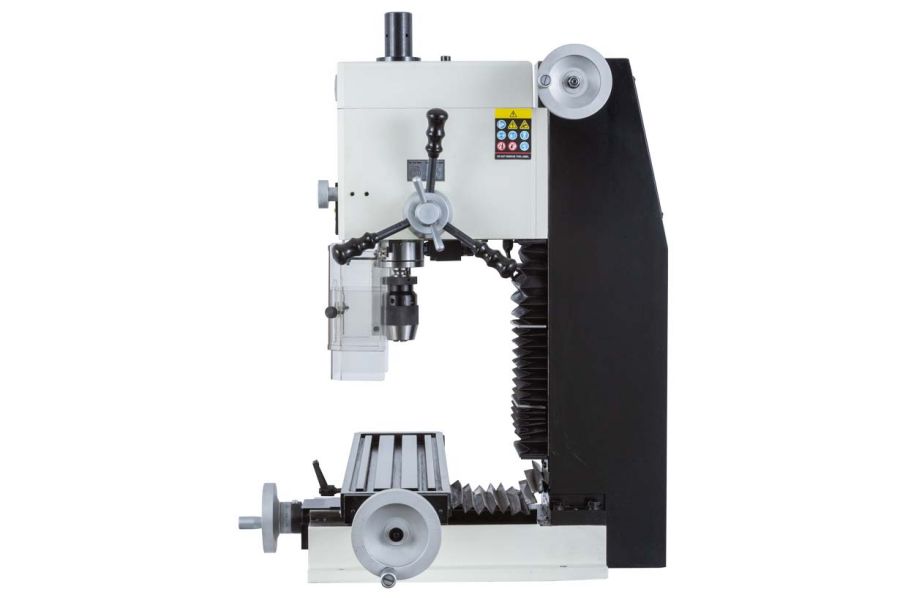

Фрезерно-сверлильный станок JET JMD-2L

Сверлильно-фрезерный станок JMD-2L представляет собой обновленную модель, поставляемого нами ранее станка JMD-2S. По техническим характеристикам они практически идентичны с небольшими отличиями в улучшении эргономики и исполнении панели управления.

Станок рассчитан на индивидуальное применение в домашних мастерских, в редких случаях может быть рекомендован для единичных и мелкосерийных работ на производстве.

Подключение станка к электросети с напряжением 230В. Применяется для выполнения широкого спектра мелких сверлильных и фрезерных работ. Наличие микроподачи пиноли шпинделя с цифровой индикацией позволяет добиться точного контроля вертикальной подачи.

Максимальный ход пиноли шпинделя составляет 68 мм.

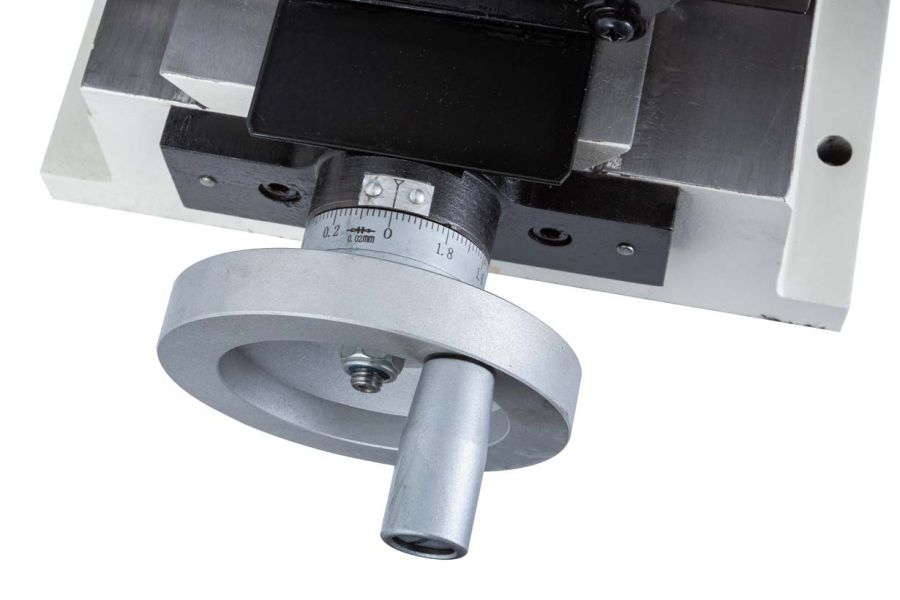

Контроль перемещений в продольной и поперечной плоскости осуществляется лимбами на штурвалах с ценой деления 0,02мм, в вертикальной плоскости – 0,01мм

JMD-2L имеет прочную и устойчивую конструкцию для настольного размещения. Cтанина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна, обеспечивая оборудованию устойчивость к вибрации.

Станок оснащен шпинделем с конусом МК-3, с зажимной тягой М12. Технические возможности станка позволяют легко осуществлять сверление отверстий диаметром до 20 мм, а также производить фрезерные работы с максимальным диаметром концевой фрезы до 16мм и торцевой фрезы до 50мм.

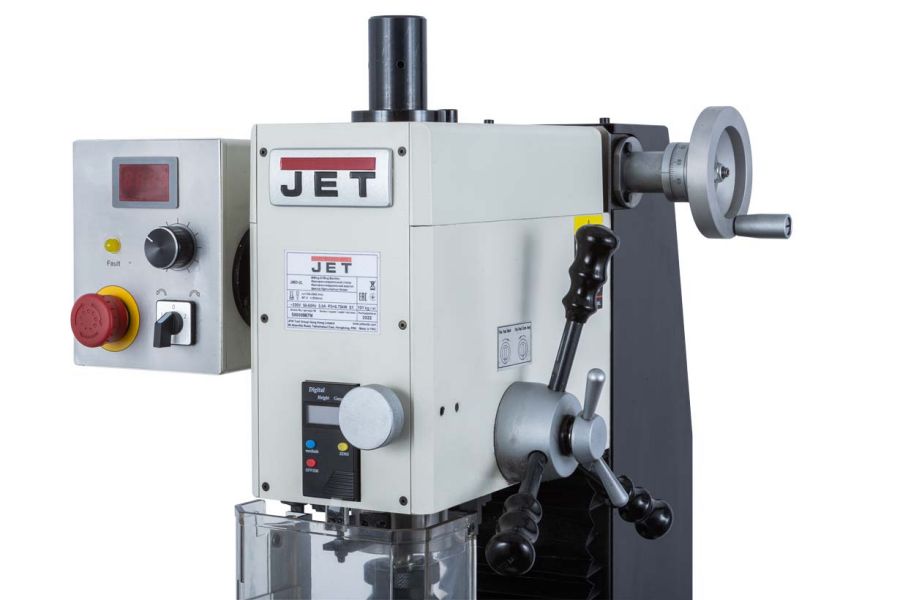

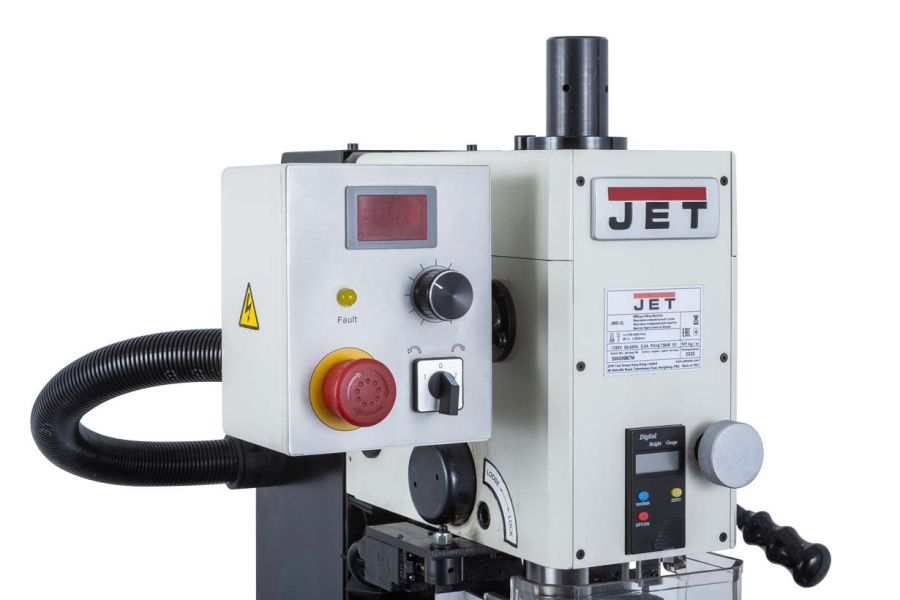

Моторная группа станка JMD-2L представлена коллекторным двигателем мощностью 750Вт. Управление работой двигателя осуществляется с панели управления, расположенного с левой стороны сверлильной головки. Двигатель имеет плавную регулировку частоты вращения. Диапазон частоты вращения составляет 100-2000 об/мин и регулируется потенциометром. Включение реверса осуществляется переключателем стороны вращения шпинделя.

Крестовый рабочий стол размером 595 x140мм перемещается по направляющим скольжения типа ласточкин хвост. Закрепление тисков и других зажимных приспособлений осуществляется с помощью 3-х Т-образных пазов размером 12мм и расстоянием между ними 35мм.

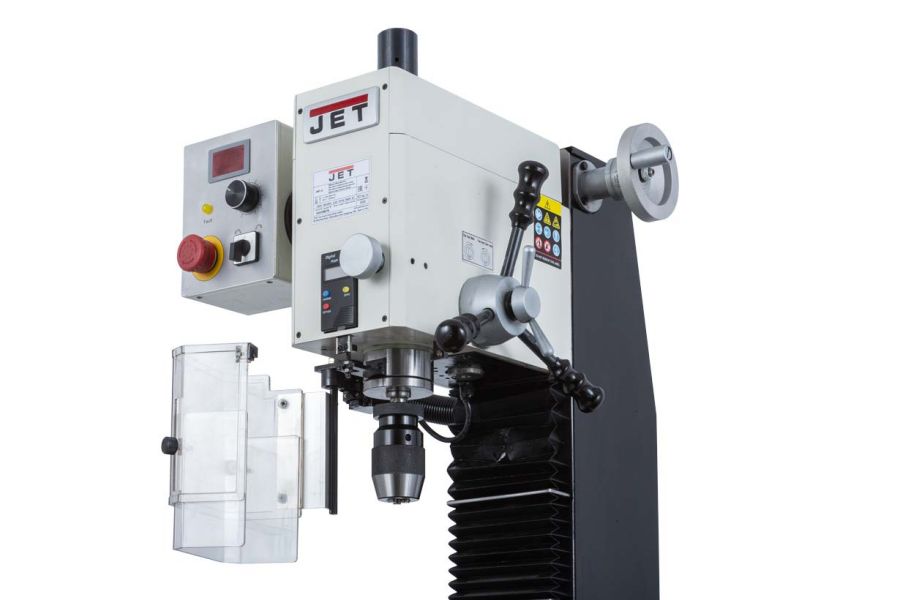

Масса станка 97кг. Рабочая зона имеет ограждение прозрачным защитным экраном.

Особенности:

• Cтанина, рабочий стол, колонна и корпус сверлильной головки изготовлены из качественного серого чугуна
• Коллекторный двигатель
• Функция реверса
• Плавная регулировка частоты вращения шпинделя
• Микроподача пиноли шпинделя
• Цифровая индикация микроподачи пиноли шпинделя
• Крестовый стол с направляющими типа ласточкин хвост.

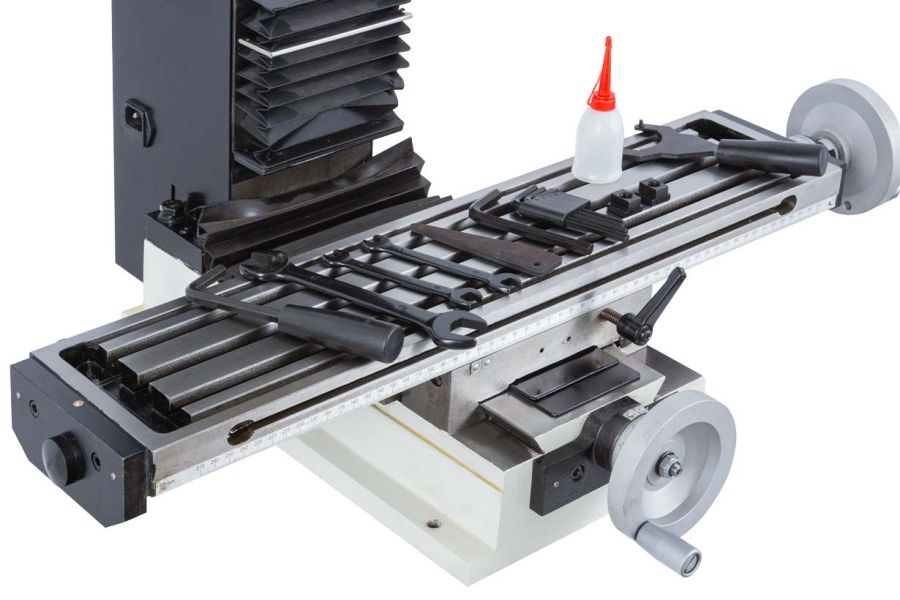

Комплект поставки:

• Самозажимной сверлильный патрон B16 с оправкой. Зажим от 1 до 13 мм
• Рожковые ключи 17х19 8х10 14х17
• Ключ для демонтажа патрона
• U-образный ключ
• Гайка для T-образного паза 12хM10 – 2шт
• Зажимная тяга M12-295мм
• Клин-выколотка
• Пластиковая масленка
• Инструкция по эксплуатации
