Компрессор винтовой Harrison HRS-94950TDF3-10
Артикул: HRS-94950TDF3-10
337 470 ₽
с НДС 22%
Отгрузка со склада г. Санкт-Петербург (самовывоз или доставим в транспортную компанию).
- Доставка по СПб и ЛО, по России и Беларуси — любой ТК
- Счёт для организации в день обращения, НДС 22% в счёте
- Гарантия производителя
| Привод | Ременной |
| Производительность, л/мин | 950 |
| Рабочее давление, бар | 10 |
| Мощность, кВт | 7,5 |
| Ресивер, л | 300 |
| Соединение | 3/4 |
| Питание, В/Ф/Гц | 380/3/50 |
| Габариты Д.Ш.В., мм | 1570х650х1450 |
| Вес, кг | 450 |

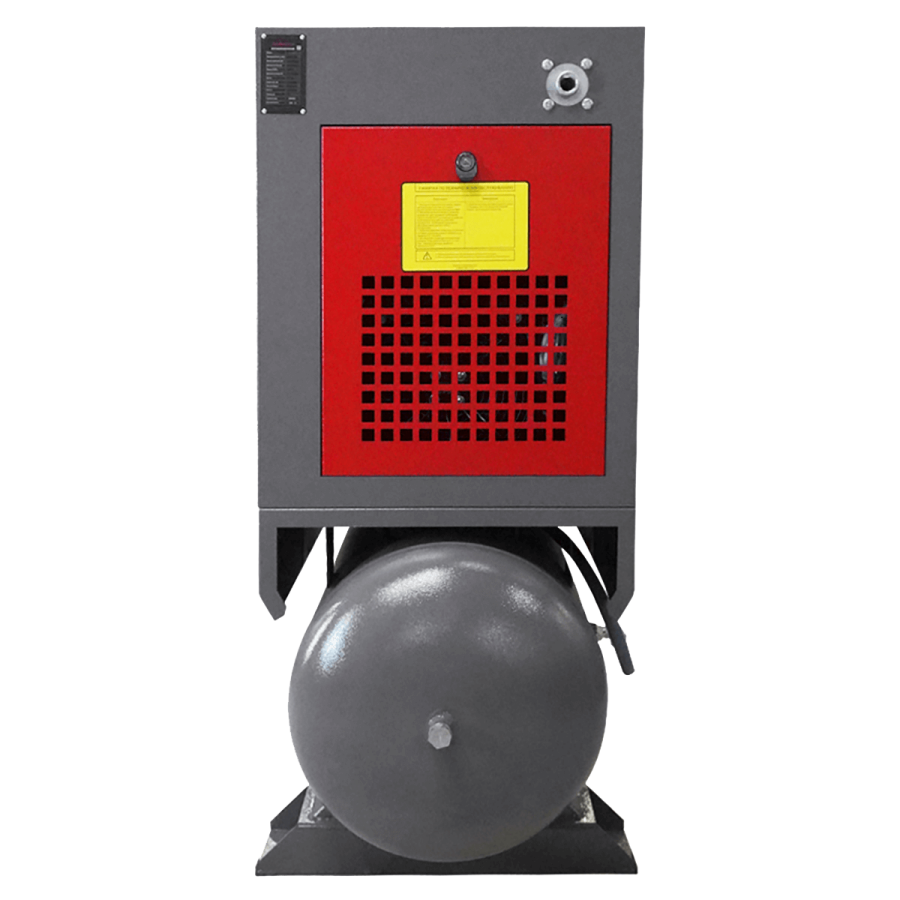

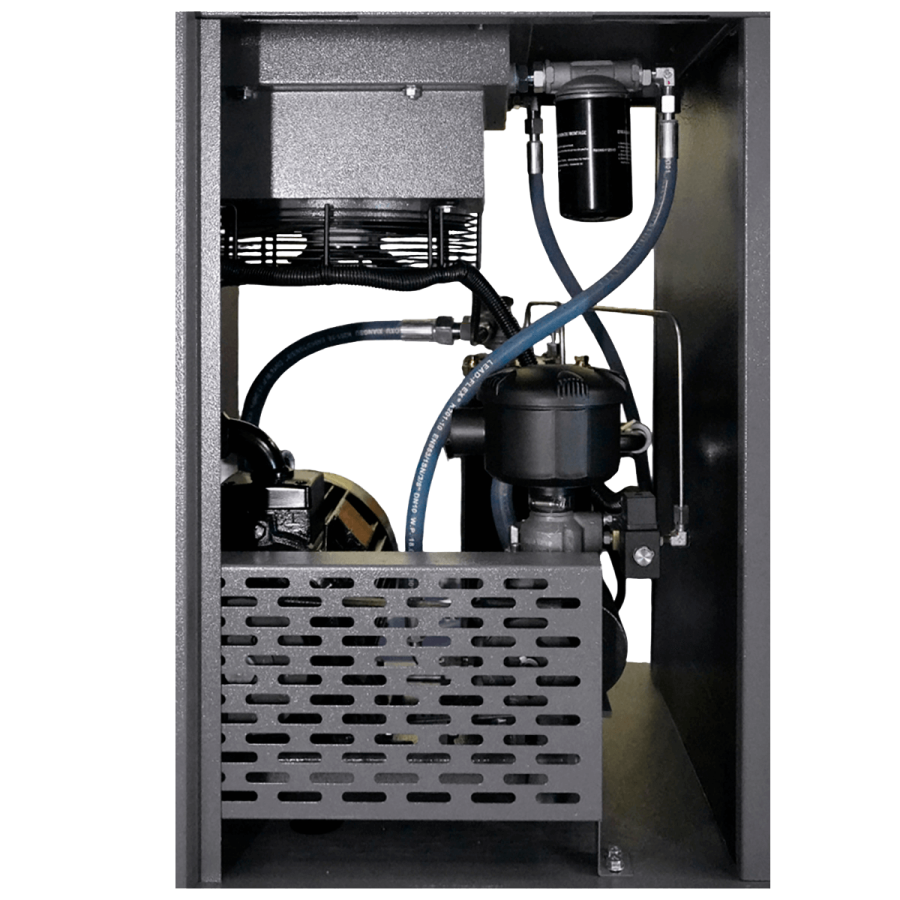

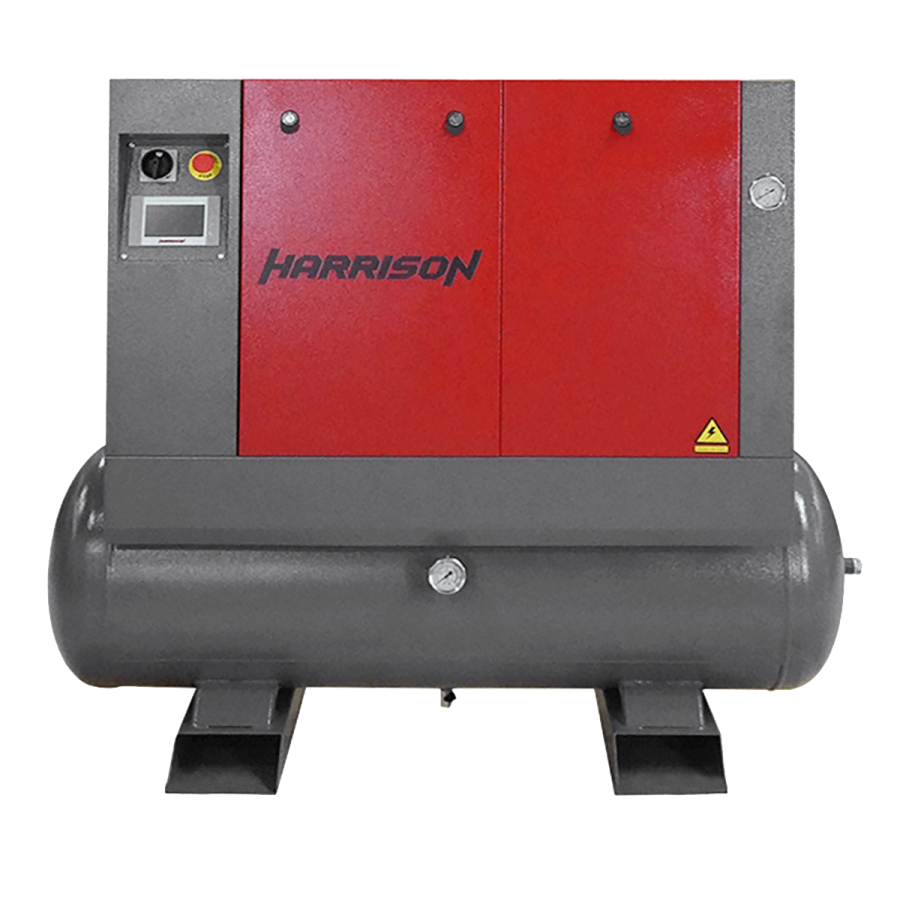

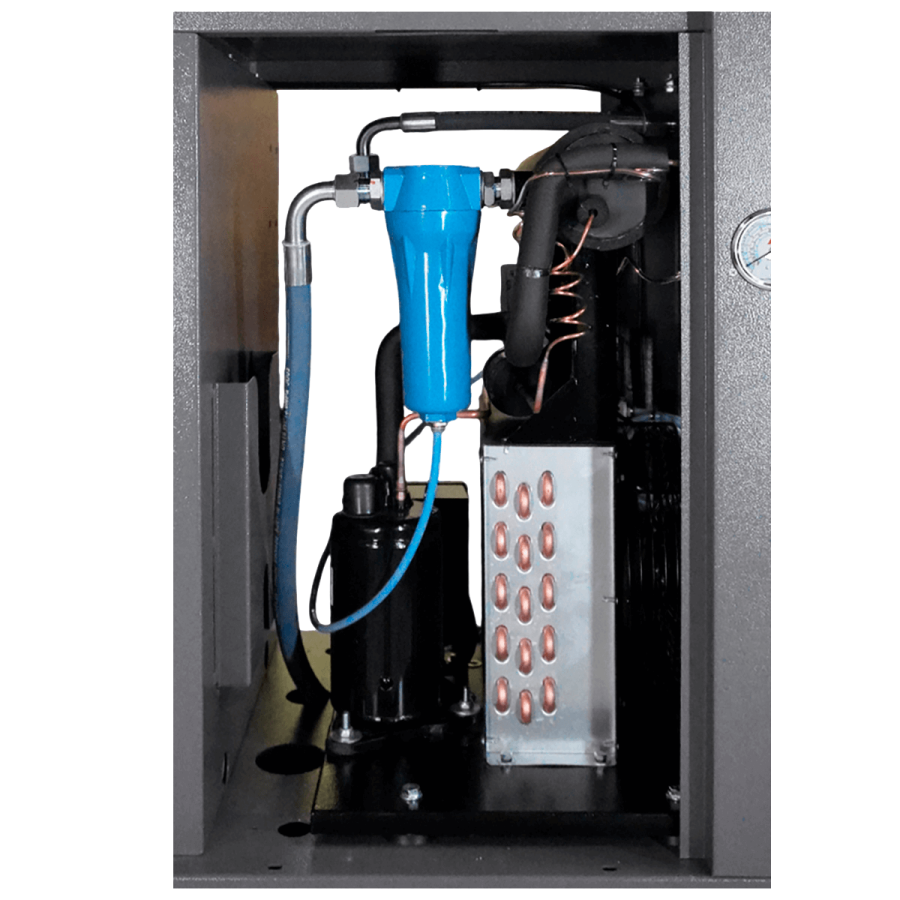

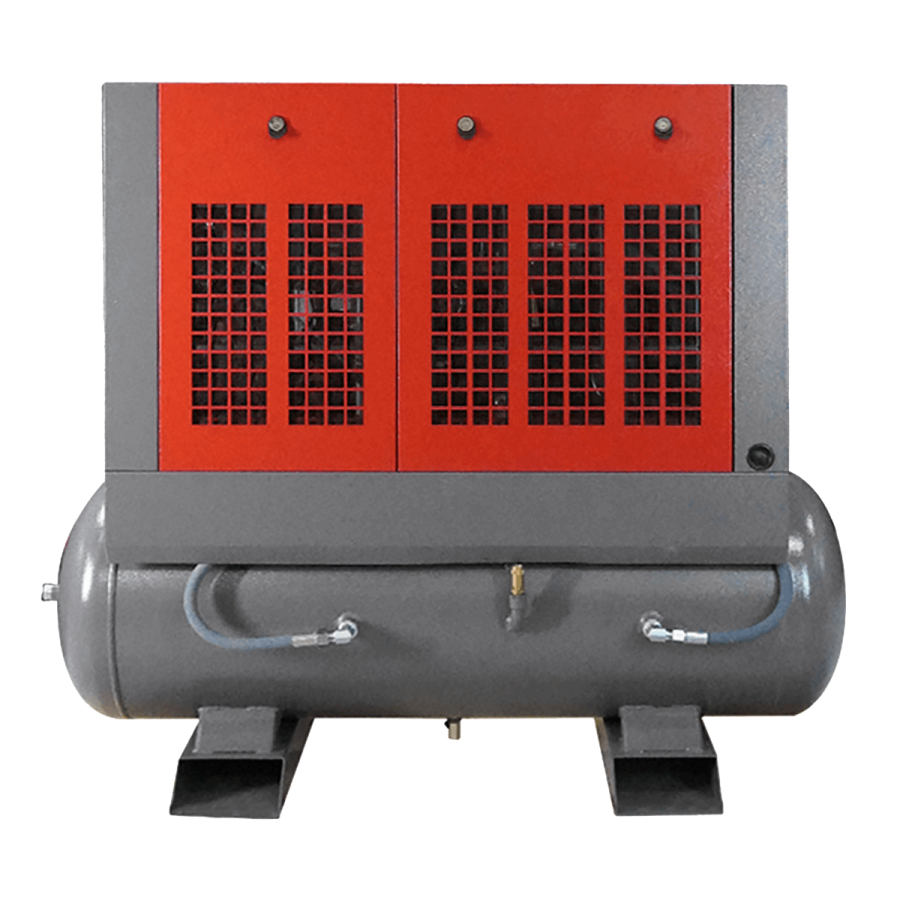

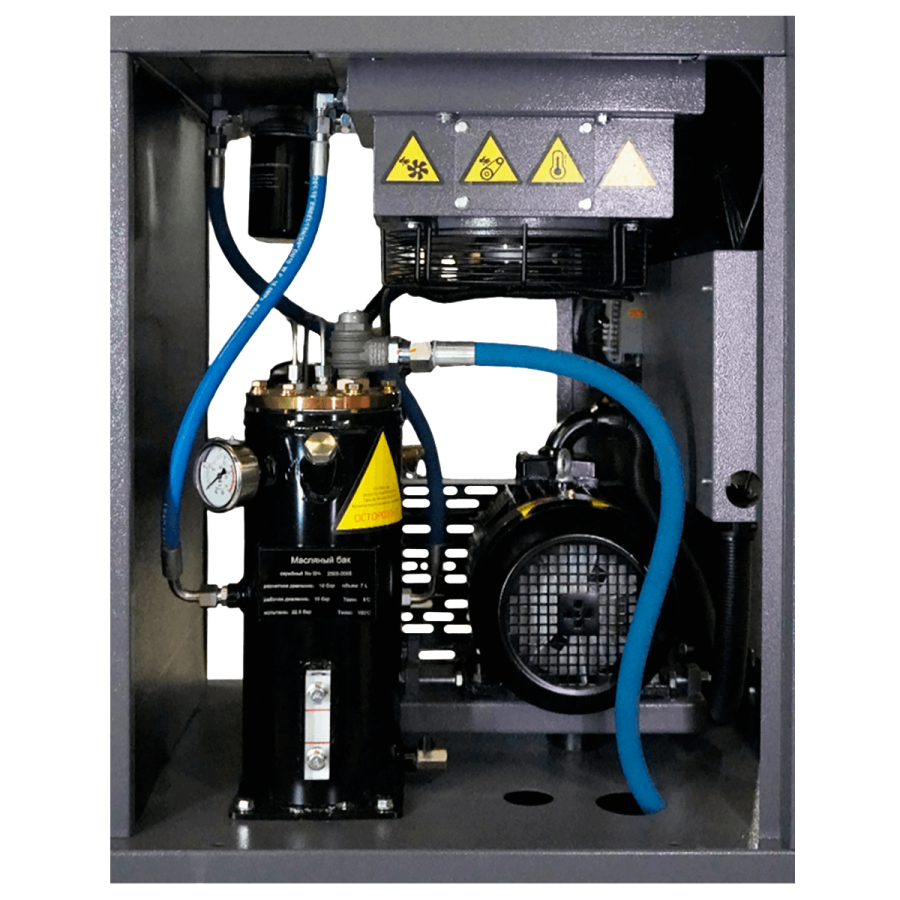

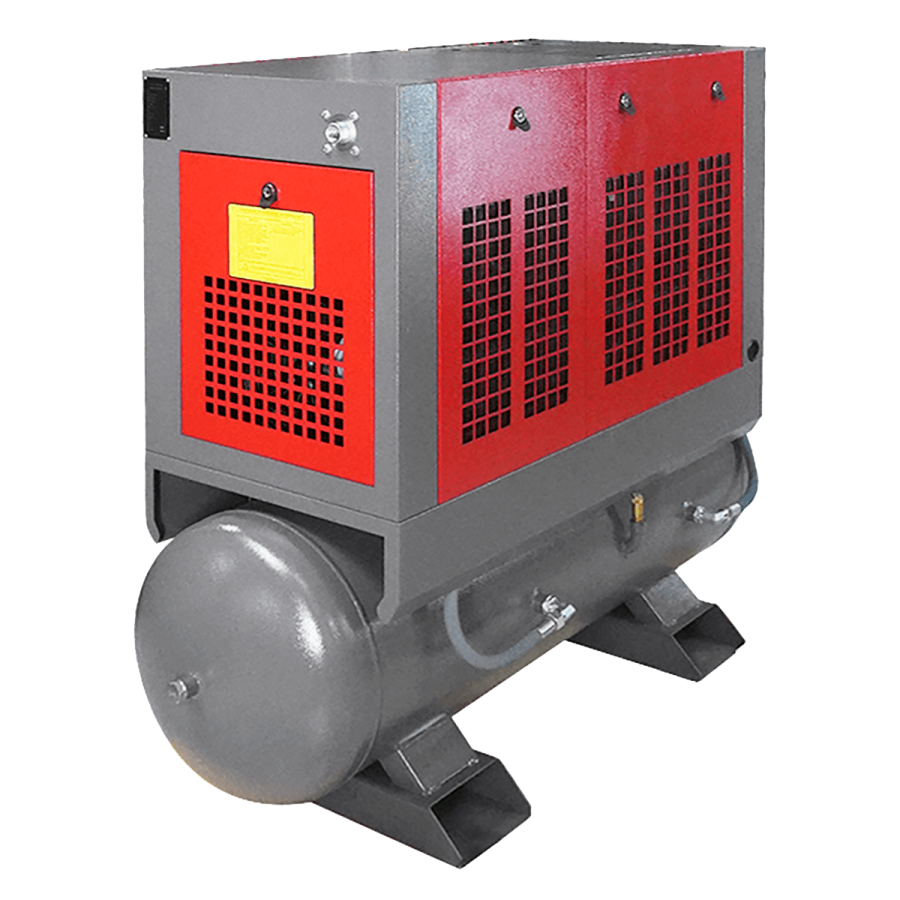

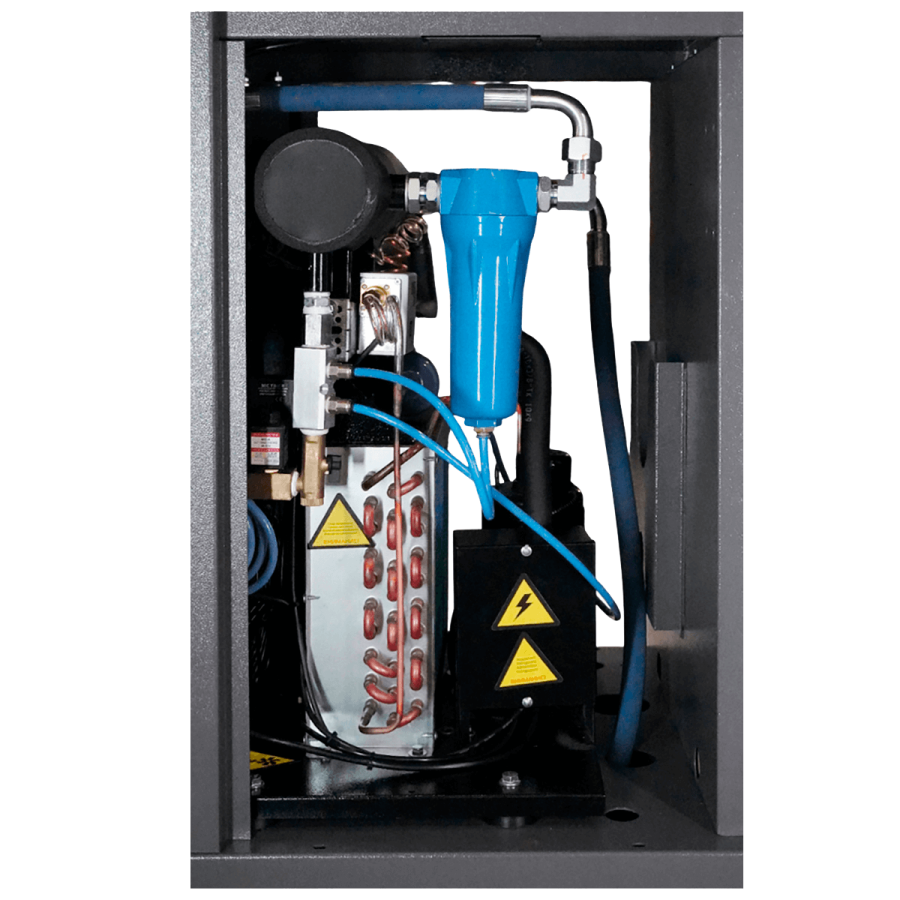

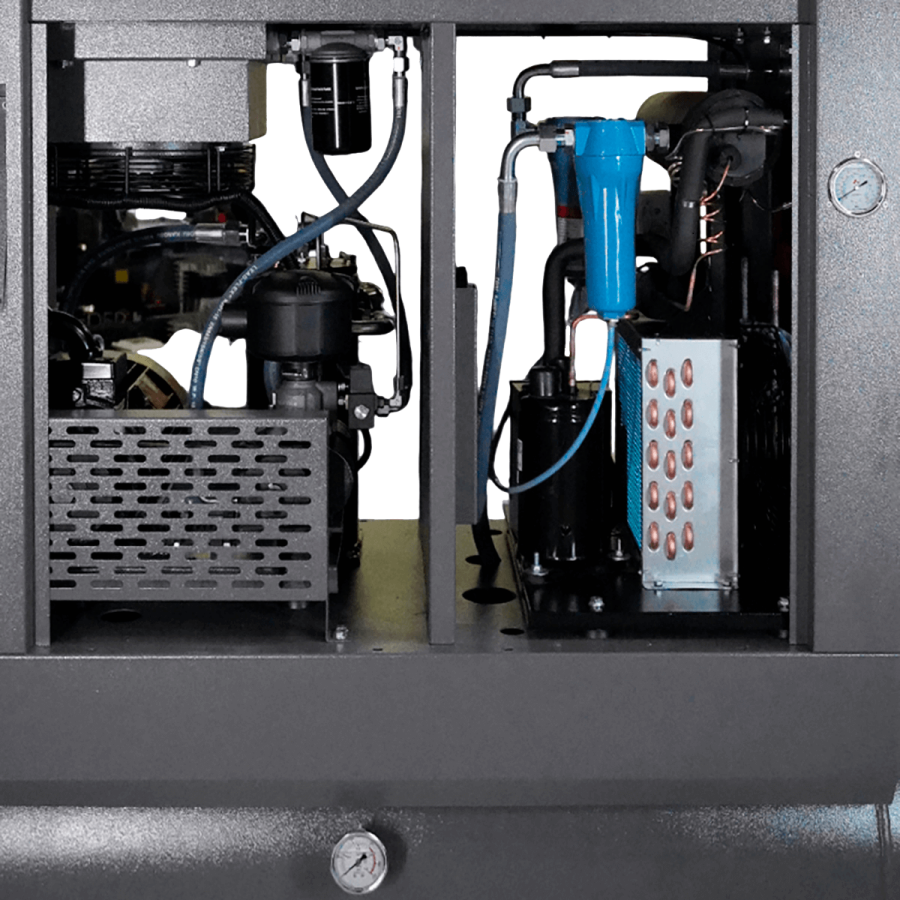

Моноблочная компрессорная установка Harrison «четыре в одном» (4 в 1) включает винтовой компрессор 7,5 кВт, ресивер горизонтального типа 300 литров, осушитель-рефрижератор и комплект магистральных фильтров. Предназначена для подготовки и очистки сжатого воздуха исполнительным устройствам. Особенностью данного модельного ряда является оптимальная (с точки зрения экономии рабочих площадей) компоновка: винтовой компрессор и осушитель размещаются непосредственно на ресивере в едином корпусе. Чаще всего модели моноблочного типа используются на предприятиях, где нет возможности установить компрессор, осушитель и ресивер по-отдельности.
Особенности и преимущества:
Производительность на выходе 950 л/мин.
Рабочее давление 10 бар.
Мощность 7,5 кВт.
Диаметр соединения 3/4".
Объем ресивера 300 л.
Тип компрессора винтовой.
Тип смазки масляный.
Количество выходов 1.
Тип двигателя электрический.
Уровень шума 62 дБ.
Осушитель да.
Размер частиц (микрон): 0,01 мкм.
Содержание масла — 0,01 мг/м3
Вес нетто 450 кг.
Стандартная комплектация:
Компрессорная станция в сборе
Ресивер
Осушитель-рефрижератор
Магистральные фильтры
Инструкция по эксплуатации на русском языке
Упаковка
