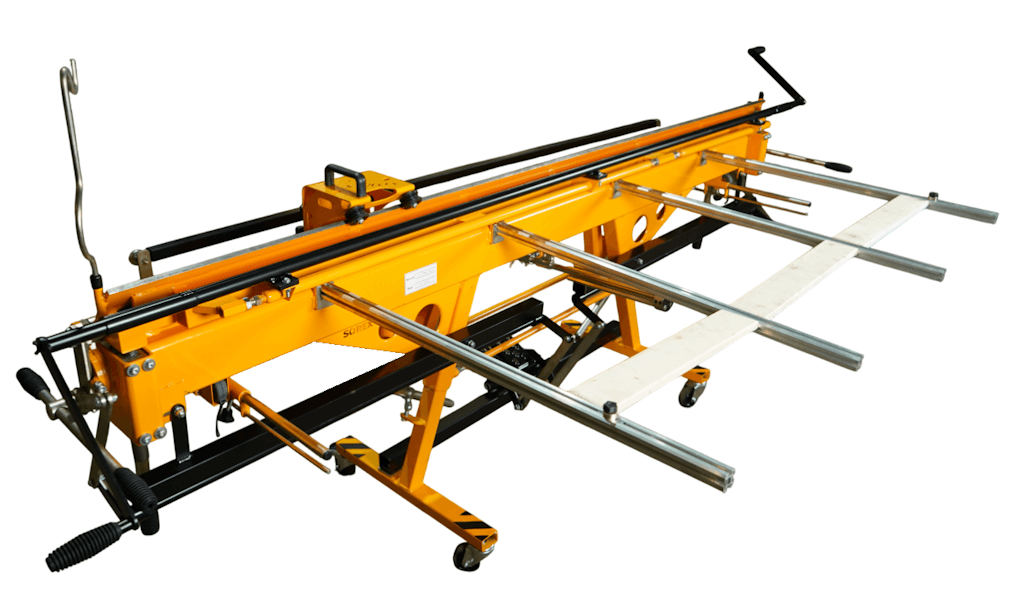

Листогибочный станок MetalMaster EUROMASTER LBM 300 PRO

Листогибочный станок Metal Master LBM 300 PRO представляет собой ручной, полнопроходный, стационарный станок, предназначенный для создания компонентов вентиляции, изготовления доборных элементов кровли и прочих предметов из металлических листов.

Устройство представляет собой прочную сварную конструкцию. Предельная длина обрабатываемого металлического листа составляет 3150 мм, а угол гиба – 160°.

Особенности:

• Стальная переносная рама для удобной транспортировки;

• Данный листогибочный станок идеально подходит для работы с алюминиевыми и стальными сплавами;

• Прижимная балка дополнительно усилена для придания большей жесткости;

• Колеса рояльного типа обеспечивают удобство перемещения листогибочного станка.

Преимущества листогибочного станка Metal Master LBM 300 PRO:

• Масса листогиба LBM 300 PRO - 403 кг. Данный станок массивнее и прочнее, что существенно увеличивает срок эксплуатации листогибочного станка;

• Заводская регулировка обеспечивает 100% качество работы сразу после покупки - станок не требует настройки квалифицированного специалиста;

• Самый популярный станок на рынке среди проходных листогибов для изготовления отливов, откосов, доборных профилей к кровле, сайдингу, элементов и комплектующих вентиляции;

• Глубина подачи листа не ограничена;

• Угол гиба 160° для полок (бортиков) до 15 мм и 140° - для полок (бортиков) более 15 мм;

• Надежный и удобный в эксплуатации - гибка стального листа до 0,7 мм;

• Роликовый нож для резки листа до 0,8 мм;

• Долговечный – рабочие кромки прижимной, основной и гибочной балок изготовлены из легированной высокопрочной стали ThyssenKrupp (Германия);

• Точный гиб по всей длине станка благодаря регулируемой геометрии гибочной балки;

• Удобный в использовании и высокопроизводительный - благодаря вертикальному подъему прижимной балки на 100 мм;

• Возможна остановка балки на любой высоте раскрытия;

• Быстрый прижим материала благодаря эксцентриковому механизму;

• Высокая мобильность, оборудован колесами со стопорным механизмом;

• Большой набор дополнительных опций для облегчения работы на листогибе;

• Европейское качество – произведен в Польше;

• Срок гарантии – 1 год.

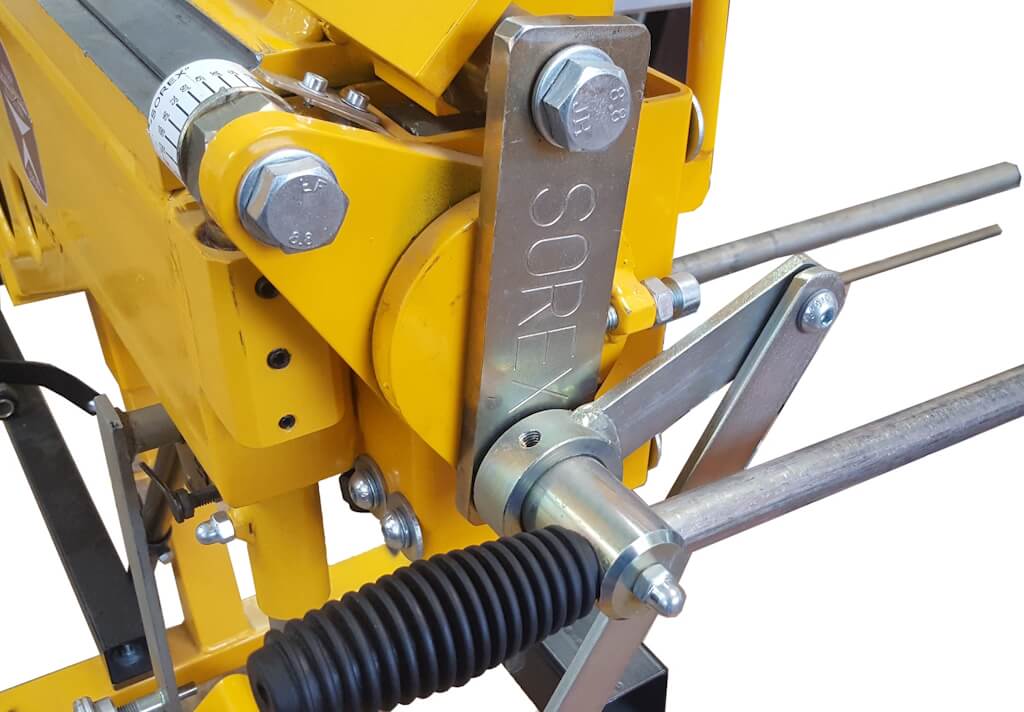

Эксцентриковый механизм прижимной балки.

Быстрый прижим материала обеспечивает эксцентриковый механизм прижимной балки. Вертикальный подъем обеспечивает высокое качество гибки и возможность остановить прижимную балку на любой высоте раскрытия.

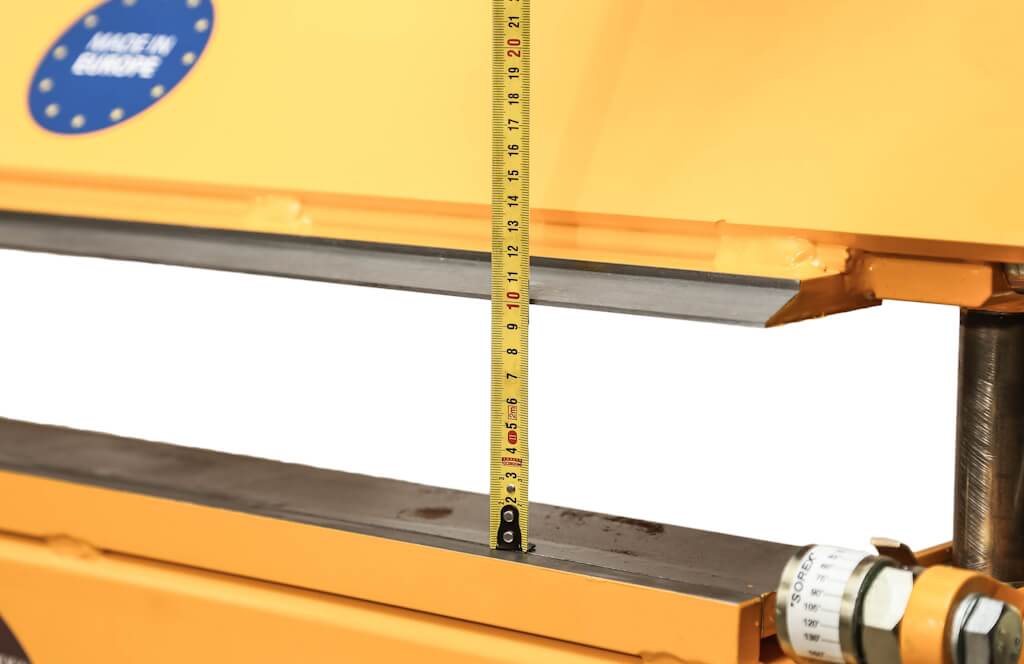

Высота раскрытия до 100 мм.

Высота раскрытия больше аналогов и составляет 100 мм. Это дает возможность удобно располагать заготовку с высокими бортами, а также способствует простому и комфортному извлечению готовых изделий, дополнительно защищая их от внешних и внутренних повреждений.

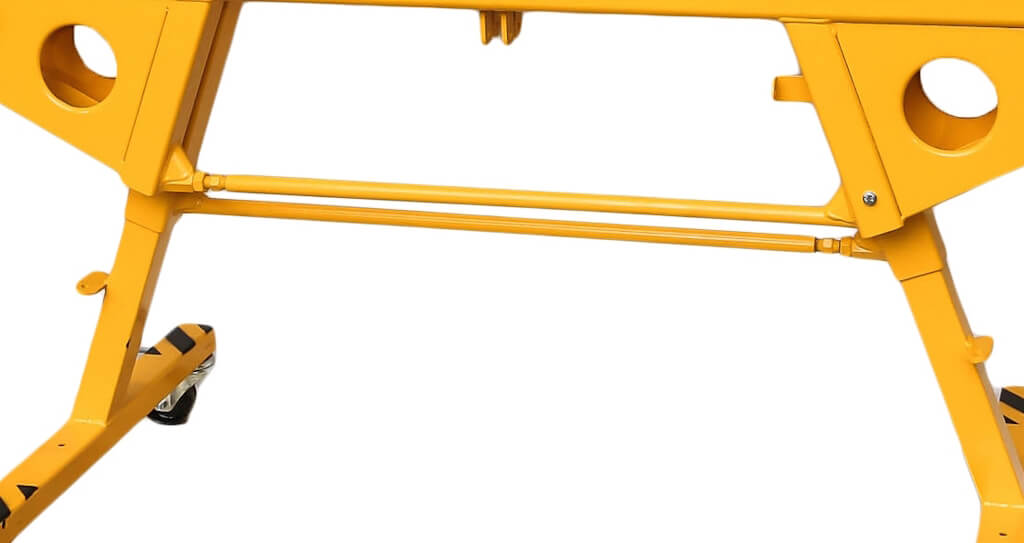

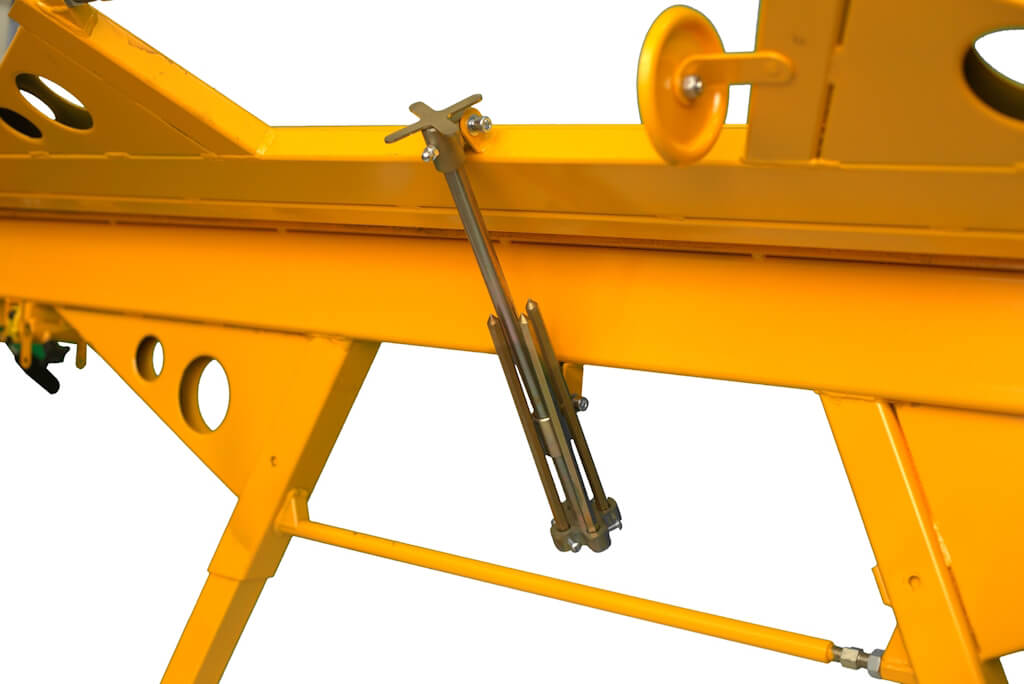

Усиливающие тяги.

Вес станка значительно оптимизирован за счет перераспределения нагрузки на усиливающие тяги.
Высокое качество гибки всегда (без эффекта саблевидности и недогиба) - благодаря регулировке усиливающих тяг можно изменять прогиб всех трех балок.

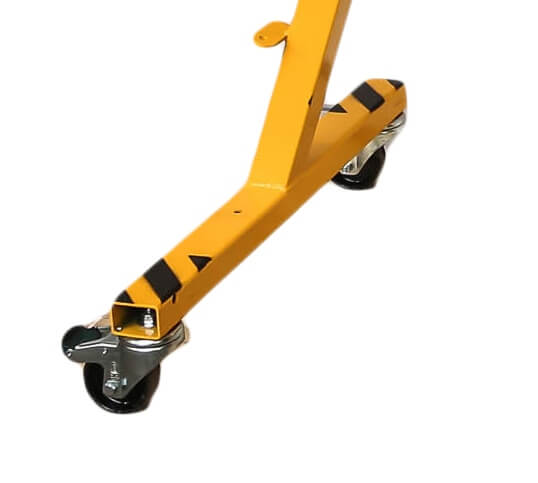

Колеса рояльного типа с фиксаторами.

Небольшая масса станка и установленные на опоры колеса рояльного типа обеспечивают мобильность листогиба.
Удобство и безопасность без смещения станка во время работы достигается благодаря колёсам с фиксаторами.

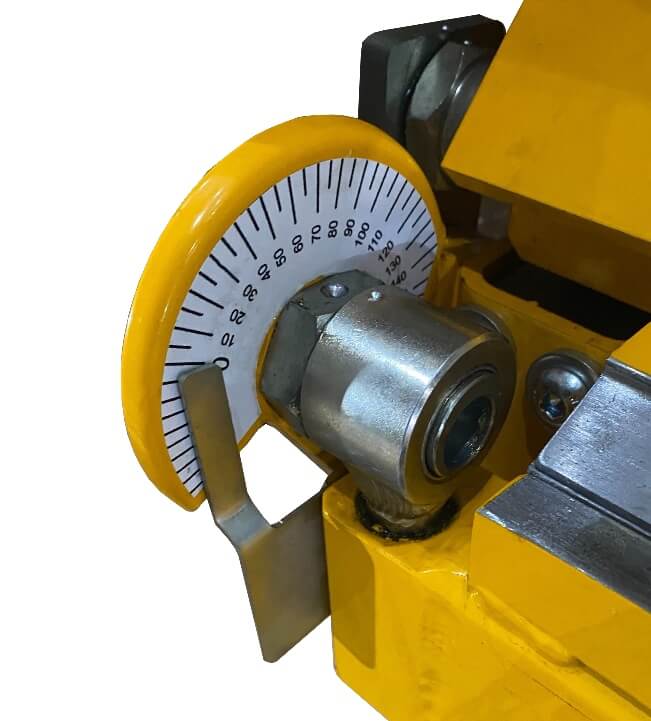

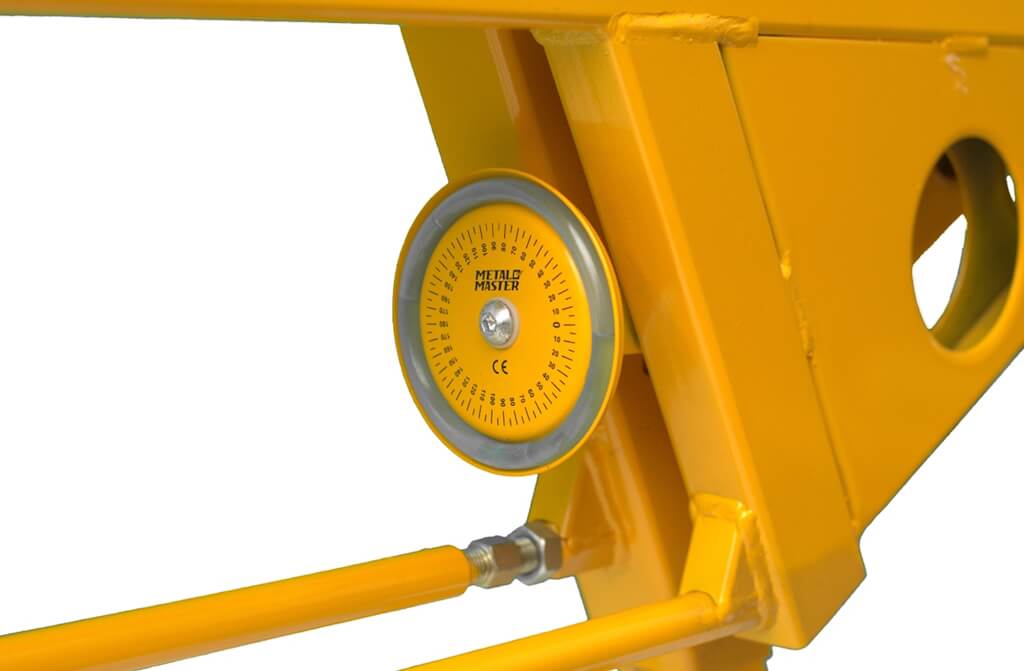

Механический угломер.

Базовый угломер расположен с левой стороны станка и позволяет добиться приемлемого уровня точности.
Для более точного гиба рекомендуем жидкостный угломер.

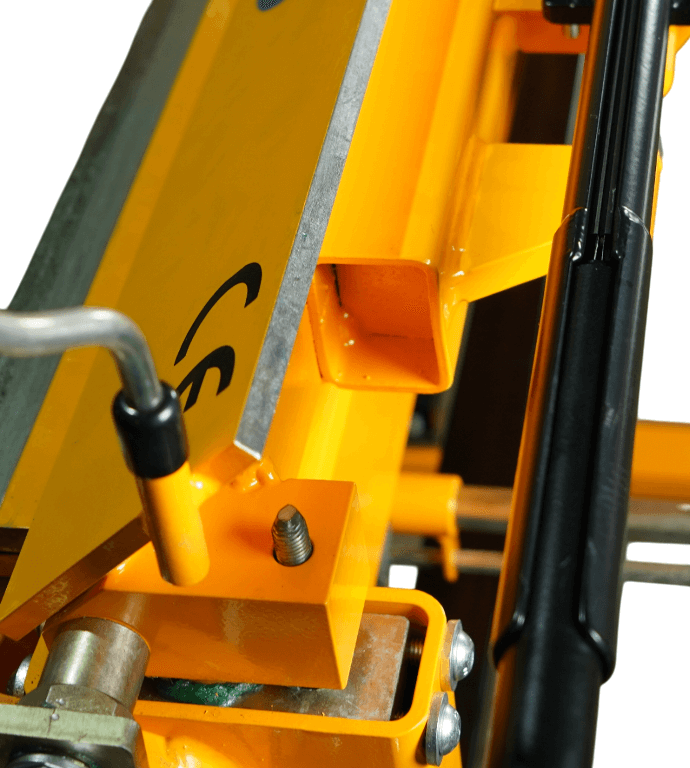

Усиленная конструкция.

Для придания большей жесткости прижимная балка дополнительно усилена стальным профилем прямоугольного сечения.

Описание дополнительных опций к листогибу:

Жидкостный угломер.

Для облегчения повторяемости гибки заготовок на определенный угол станок комплектуется жидкостным угломером и ограничителем угла поворота гибочной балки, позволяющим предварительно установить до четырех вариантов угла поворота.

Ограничитель угла поворота гибочной балки.

В дальнейшем можно легко выбрать один из установленных углов путем простого поворота ограничителя на одну позицию.
Выбранные варианты ограничителя можно перенастраивать на любой угол поворота гибочной балки в любое время.

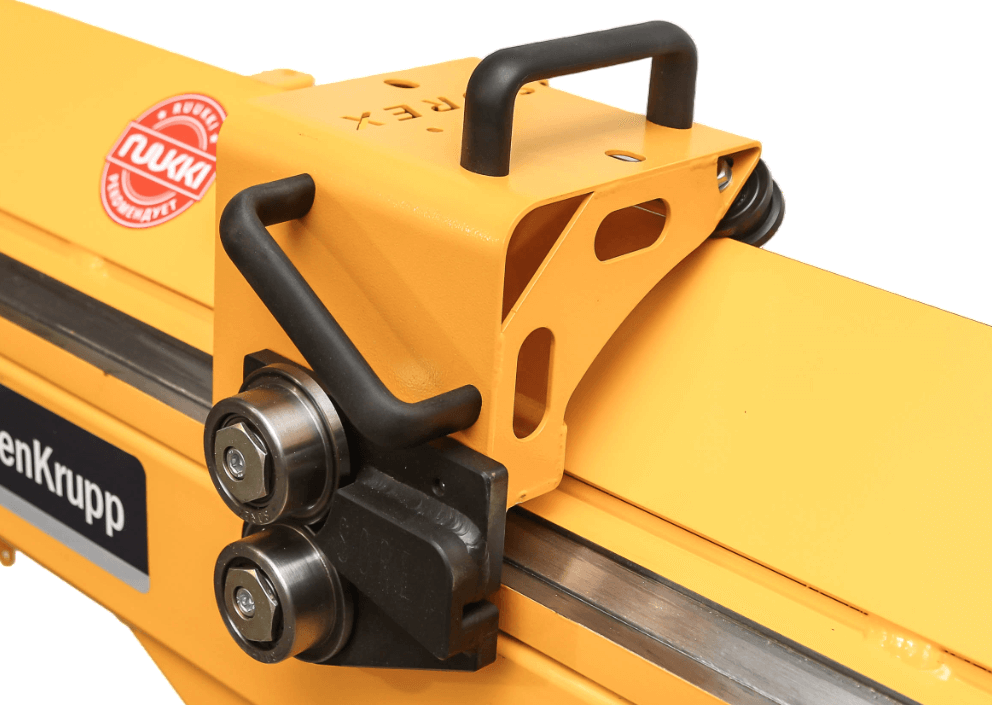

Роликовый нож.

Роликовый нож обеспечивает промышленное качество реза стали толщиной до 0,8 мм. Роликовый нож обладает возможностью регулировок направляющих и режущих роликов и, в случае необходимости, может быть легко подогнан к станку. Это удобно в случае необходимости покупки дополнительного ножа к листогибу. Направляющей рельсой для роликового ножа служит прижимная балка листогиба.

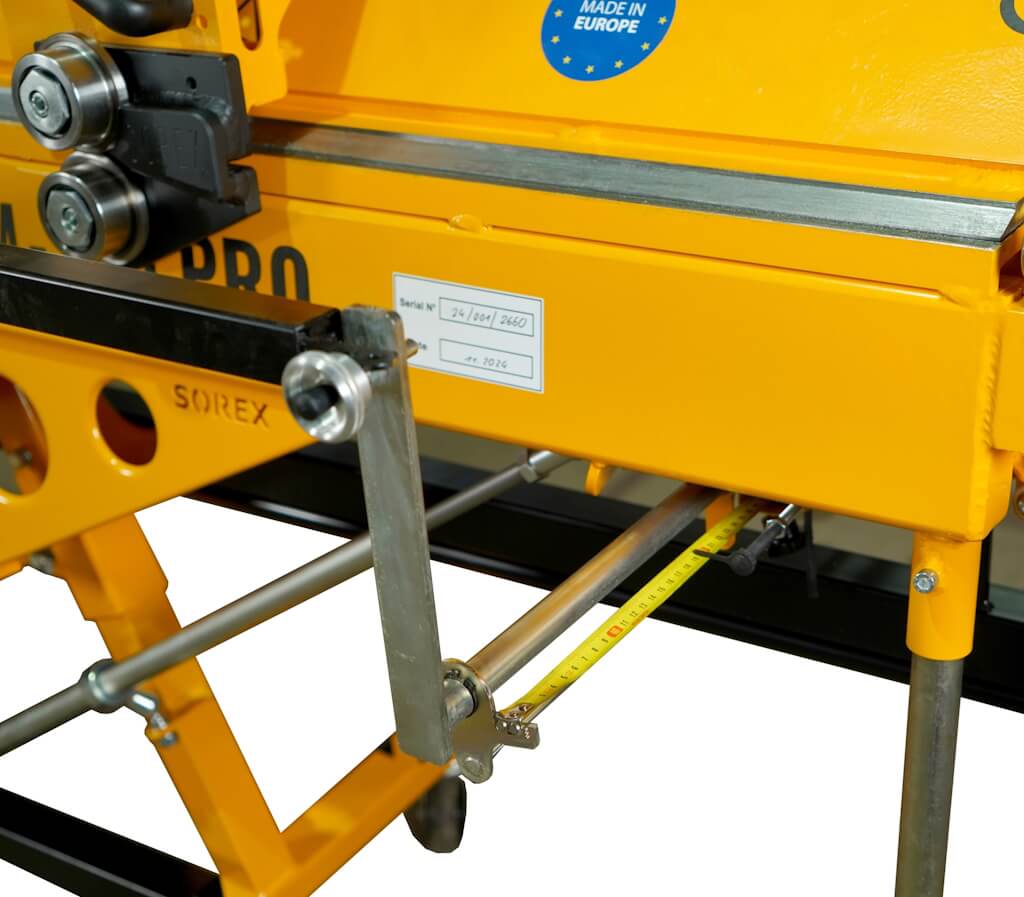

Фронтальные ограничители.

Фронтальные ограничители (упоры) используются для ускорения раскроя листа на полосы одинаковой ширины - ограничители выставляются на заданный размер. Подача листа с тыльной стороны станка осуществляется до упора листа в ограничитель. После зажима и отрезания заготовки ножом можно повторить операцию «продвижение-отрезание листа» необходимое число раз.

Стол задней поддержки с ограничителями подачи листа.

Стол задней поддержки позволяет работать с широкими листами. На кронштейнах стола задней поддержки расположены ограничители подачи листа и миллиметровая линейка. Пользуясь ограничителями подачи листа можно значительно повысить производительность работы на станке по сравнению с гибкой по разметке заготовки.

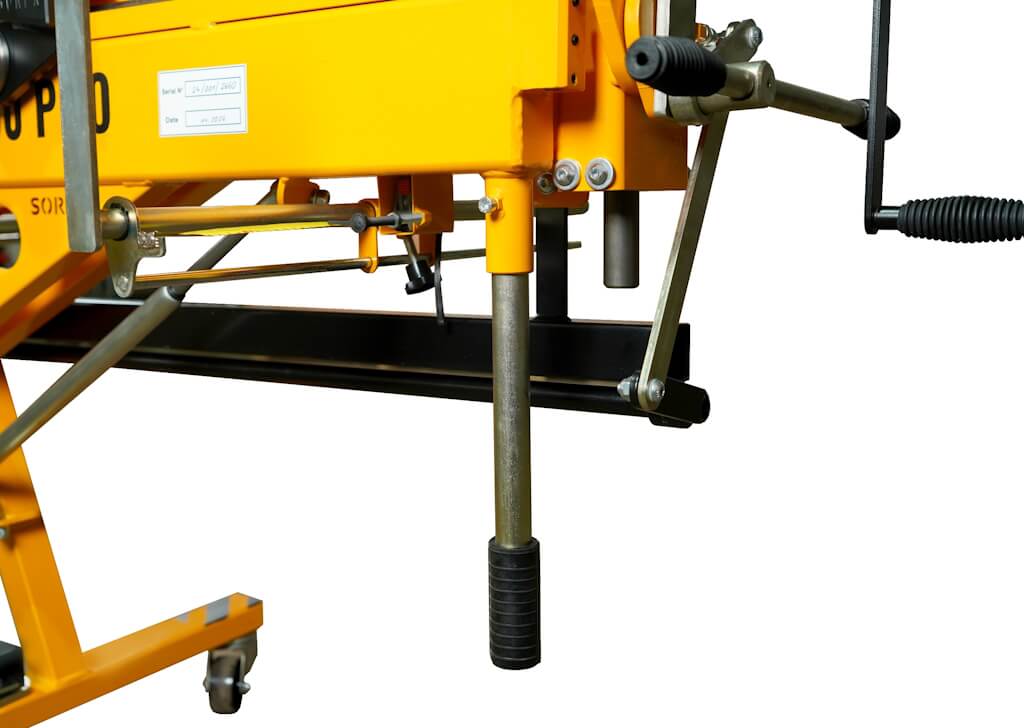

Дополнительные ручки на гибочную балку.

Дополнительными ручками для гибочной балки целесообразно воспользоваться в случаях, когда приходится работать с листом, который значительно выступает из станка, или когда станок рассчитан на длину листа 2,5 – 3 м.

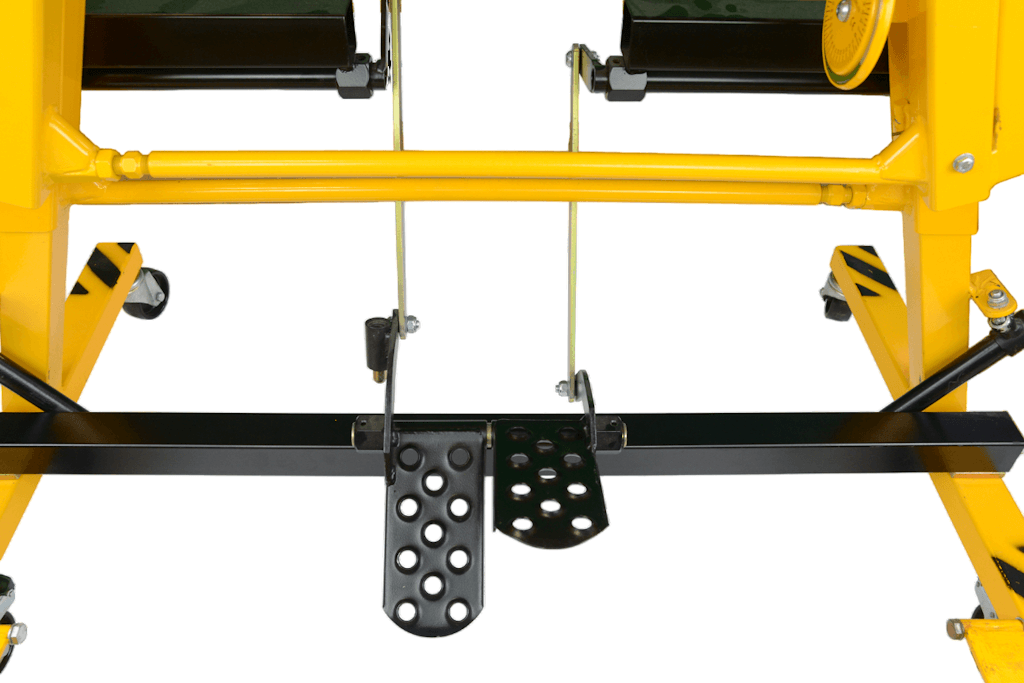

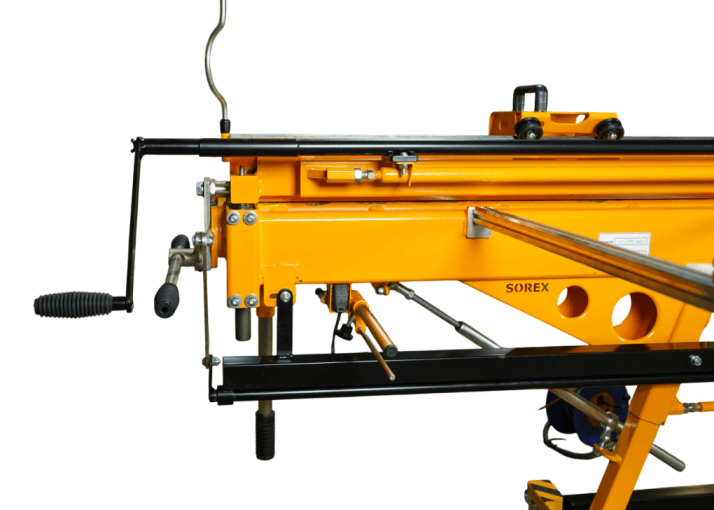

Ножное управление движением прижимной балки.

Ножное управление движением прижимной балки позволяет значительно повысить производительность работ на листогибе.
При использовании ножного привода освобождаются руки оператора, что позволяет более быстро и точно размещать деталь в станке.

Фальцедогибающая машинка.

Для качественного догиба заготовки до 180° применяется фальцедогибающая машинка.
Использование фальцедогибающей машинки для догиба заготовки более удобно и технологично, чем использование для этой операции самого листогиба.
Простая и доступная фальцезакрывающая машинка бережет ресурс листогиба, предотвращая его ускоренный износ, который возникает при постоянном догибании с помощью гибочной балки.

Модуль для гибки с четырёх сторон.

Модуль для гибки с четырех сторон LBM PRO позволяет изготавливать короба высотой до 90 мм.

Валок для радиусной гибки листа.

Для изготовления желобов малого радиуса и отливов с плавным завершением используется валок для радиусной гибки листа. Валок крепится на прижимную балку с обратной стороны станка.

Компенсатор гибочной балки.

Снижает усилие гиба, повышает производительность станка. Полностью компенсирует усилие, необходимое для подъема гибочной балки. Особенно эффективен при высокой загруженности работника.

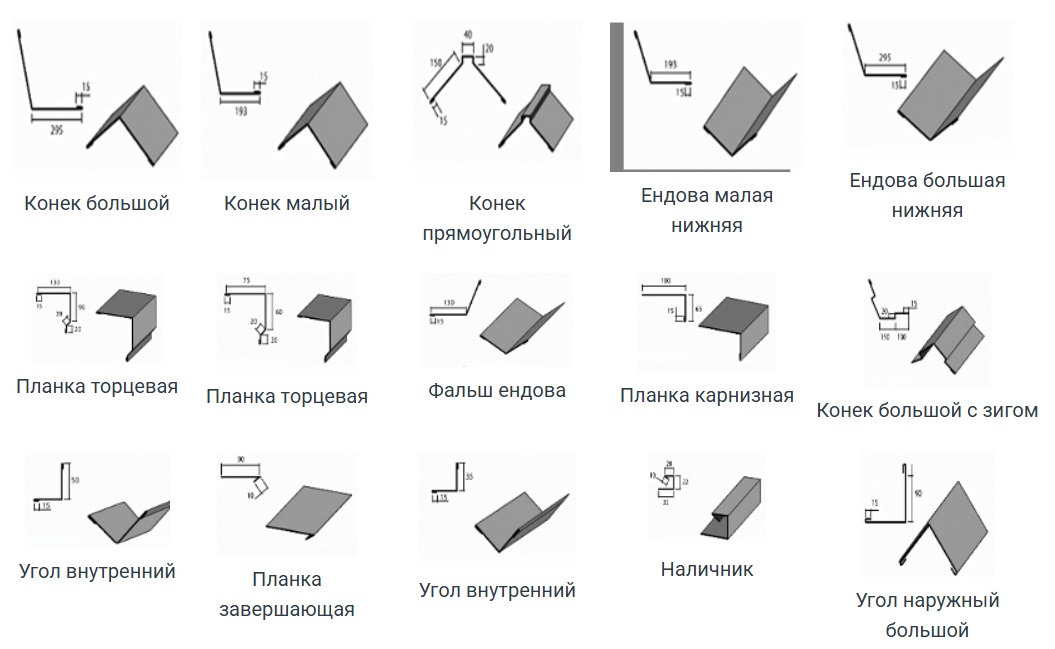

Виды производства:

Вентиляция

Доборные элементы

Отливы

Любые металлические профили прямо на стройплощадке:

Стандартная комплектация:

• Станок в сборе;

• Станина на колесах рояльного типа с фиксаторами;

• Механический угломер;

• Инструкция по эксплуатации на русском языке.

Дополнительные опции (приобретаются отдельно):

• Стол задней поддержки листа;

• Роликовый нож;

• Жидкостный угломер от 0 до 160°;

• Устройство передней поддержки листа;

• Машинка фальцедогибающая роликовая DFS-1;

• Валок радиусной гибки листа (багетное устройство);

• Дополнительные ручки для гибочной балки;

• Ограничитель угла поворота гибочной балки на четыре угла;

• Модуль для гибки с четырёх сторон;

• Ножной привод прижимной балки;

• Компенсаторы гибочной балки (2 шт).

Схема зоны гибочной и прижимной балок

Дополнительные опции:

• Стол задней поддержки листа

Роликовый нож

• Угломер от 0 до 160 град

• Устройство передней поддержки листа

Машинка фальце закрывающая роликовая DFS-1

• Валок радиусной гибки листа (багетное устройство)

• Дополнительные ручки для гибочной балки

• Ограничитель угла поворота гибочной балки на четыре угла

• Ножной привод прижимной балки

• Компенсаторы гибочной балки (2 шт.)
