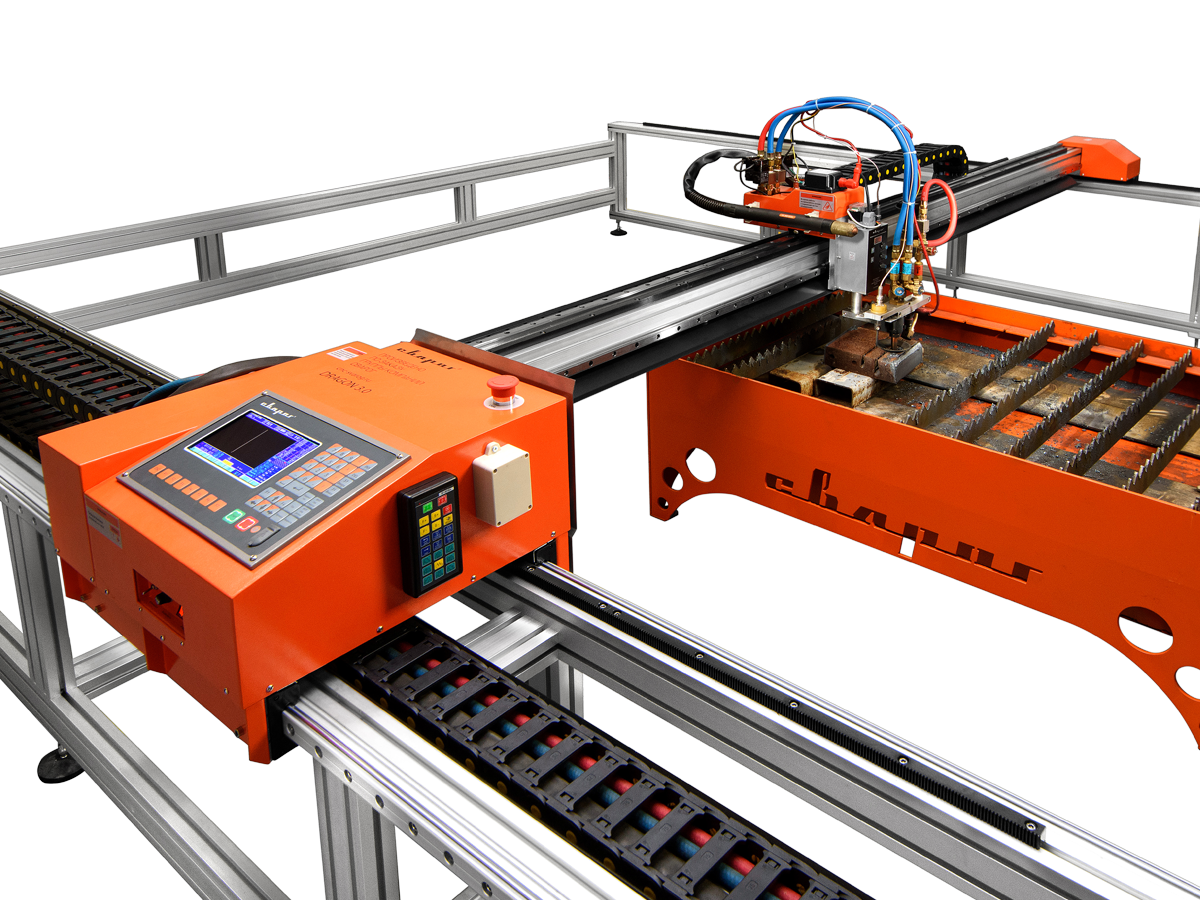

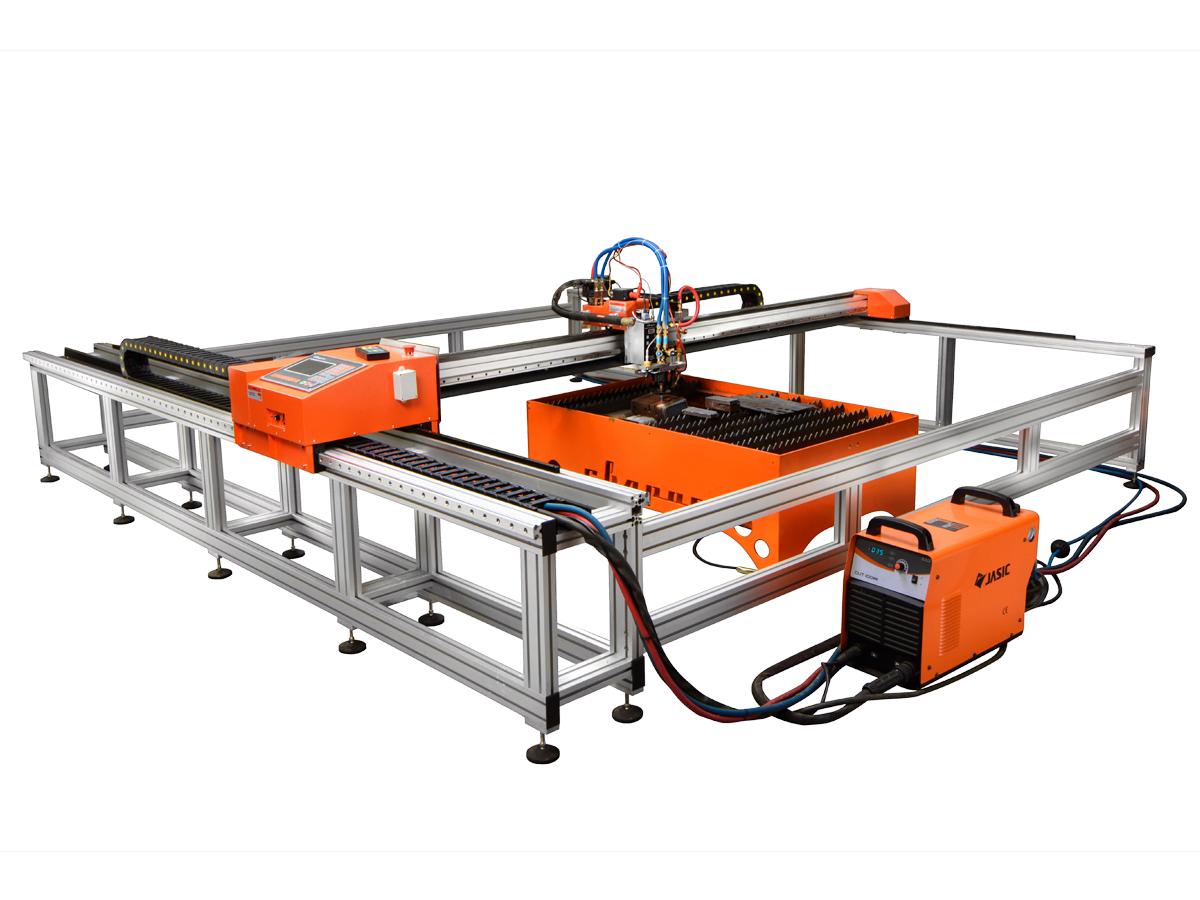

Машина термической резки с ЧПУ DRAGON 3.0 (2500х6000мм)
Описание
Напряжение питающей сети | 220±10% В |
Частота питающей сети | 50 Гц |
Потребляемая мощность | 200 Вт |
Дисплей | Цветной, LCD 7˝ |
Процессор | Industrial ARM–7 CPU |
Объем памяти | 4, без ограничений по обрабатываемым программам |
Программное обеспечение резки | FastCAM |
Рабочая зона резки (Ось –X × Ось –Y): | |
Dragon 3.0 , 2500×3000 мм | 3000×2500 мм |
Dragon 3.0 , 2500×6000 мм | 6000×2500 мм |
Скорость перемещения | 0–6000 мм/мин |
Скорость резки | Газ: 0–600мм/мин; Плазма: 0–6000 мм/мин |
Точность управления | ±0.1 мм |
Контроль высоты резака | По напряжению дуги |

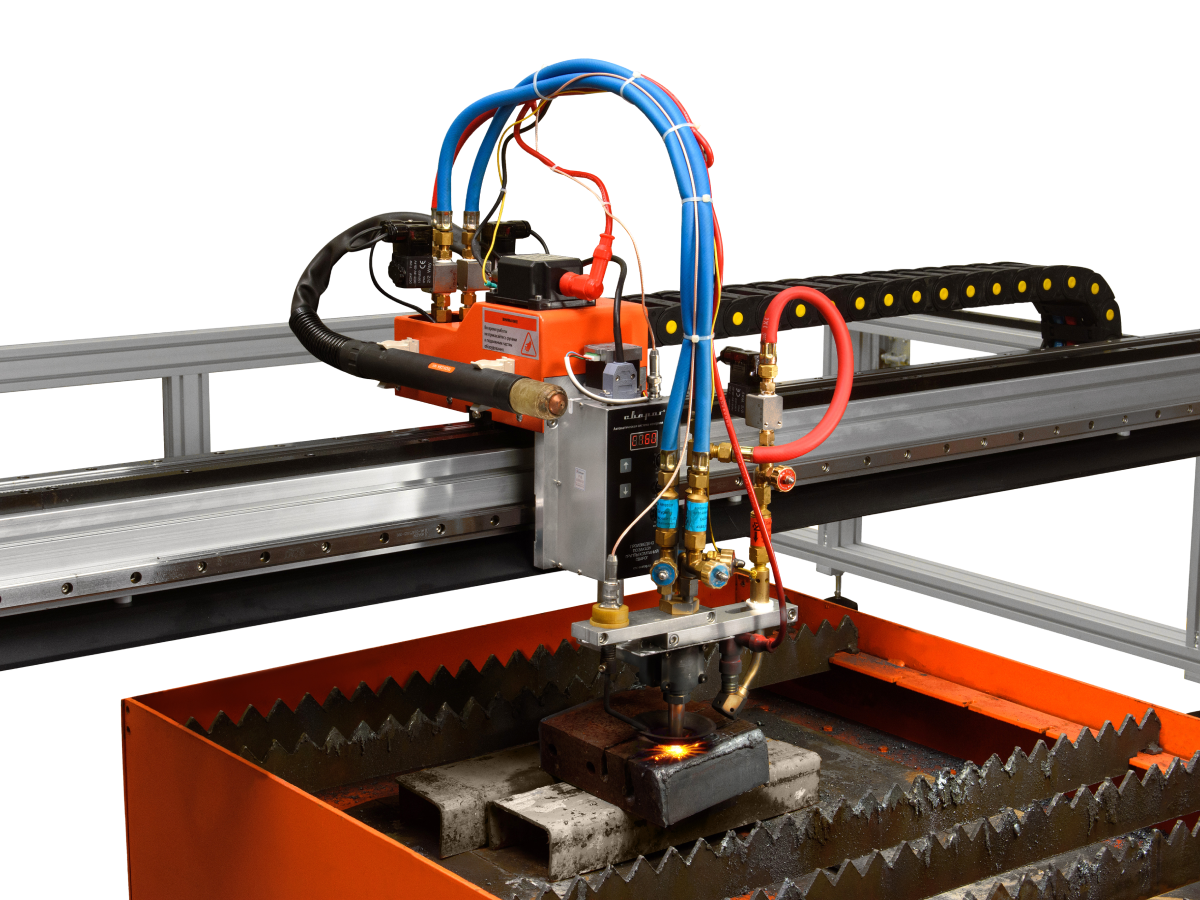

Тип резки | Газопламенная/Плазменная |
Толщина металла, разрезаемого газом | 5–150 мм |
Газ | Кислород |
Давление кислорода, макс. | 0.7 МПа |
Горючий газ | Ацетилен/Пропан |
Давление горючего газа, макс | 0.1 МПа |
Толщина металла, разрезаемого плазмой* | 1–40мм (рез с края листа) |
*При использовании аппарата воздушно–плазменной резки | CUT 160 (L307) |
Температура эксплуатации | +10 …+40 C° |
Класс защиты | IP 10 |
Общий вес машины: | |
Dragon 3.0 , 2500×3000 мм | 196 кг |
Dragon 3.0 , 2500×6000 мм | 305 кг |
Модель | ST–TH CEXO 3B |
Параметры электропитания | Постоянный ток |
Диапазон ручной регулировки | 0–100 мм |
Диапазон автоматической регулировки высоты | 3–30 мм |
Скорость автоматической регулировки высоты | 3000 мм/мин |
Точность управления | ±0.5 мм |
Температура эксплуатации | +10…+ 40 ⁰C |
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ УСТАНОВОК:
Точность управления: +/- 0.1 мм
Возможность работать как воздушно–плазменной, так и газопламенной резкой
Большинство изделий можно задавать с панели управления без применения дополнительного компьютера за счет современной электронной и программной частей
Стабильная работа с высоковольтным поджигом дуги
Оборудование оснащено числовым программным управлением и автоматической системой контроля высоты в штатной комплектации

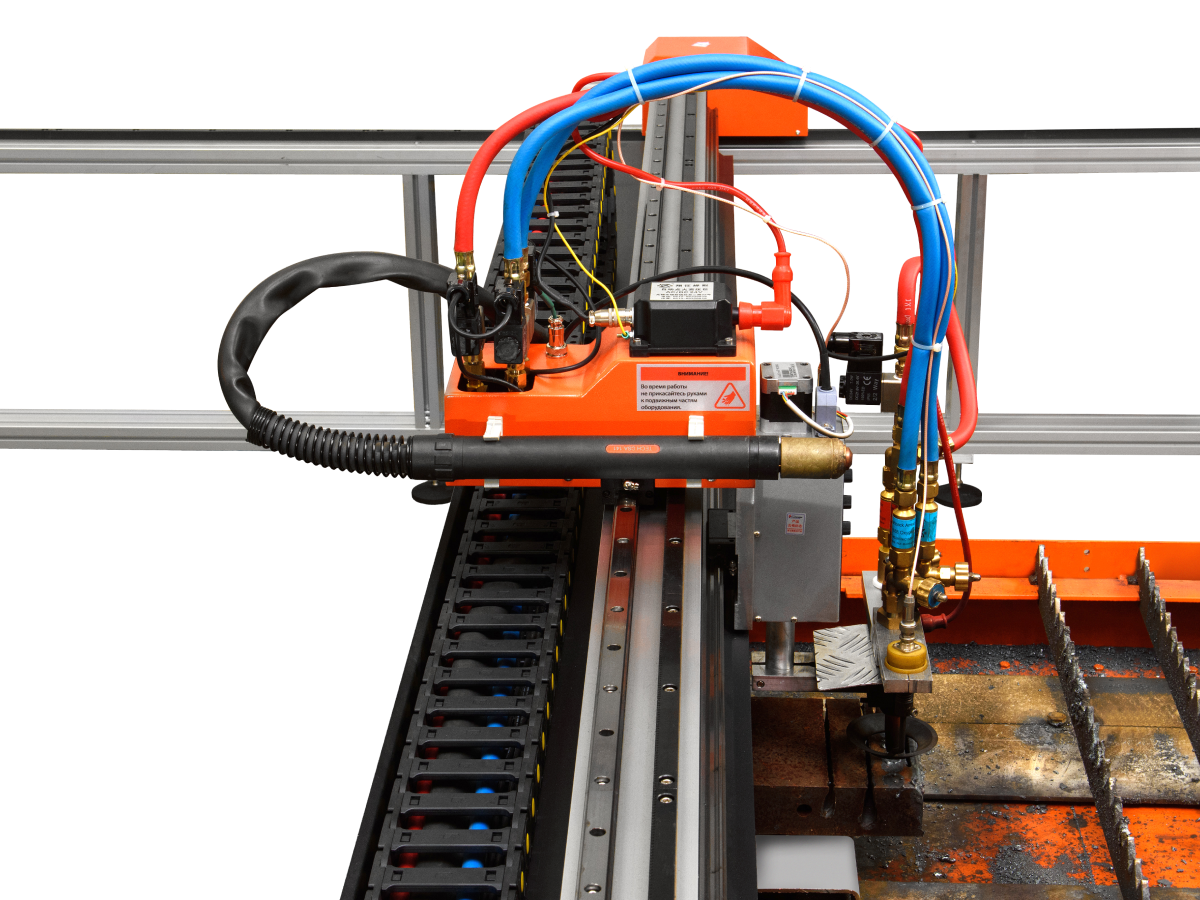

Наличие автоматической системы контроля высоты (АСКВ) горелки относительно разрезаемого листа с допустимым перепадом высоты составляет до 100 мм. Также возможно использование ручной системы контроля высоты
Система ЧПУ позволяет задавать высоту реза на поверхности листа методом контактного поиска

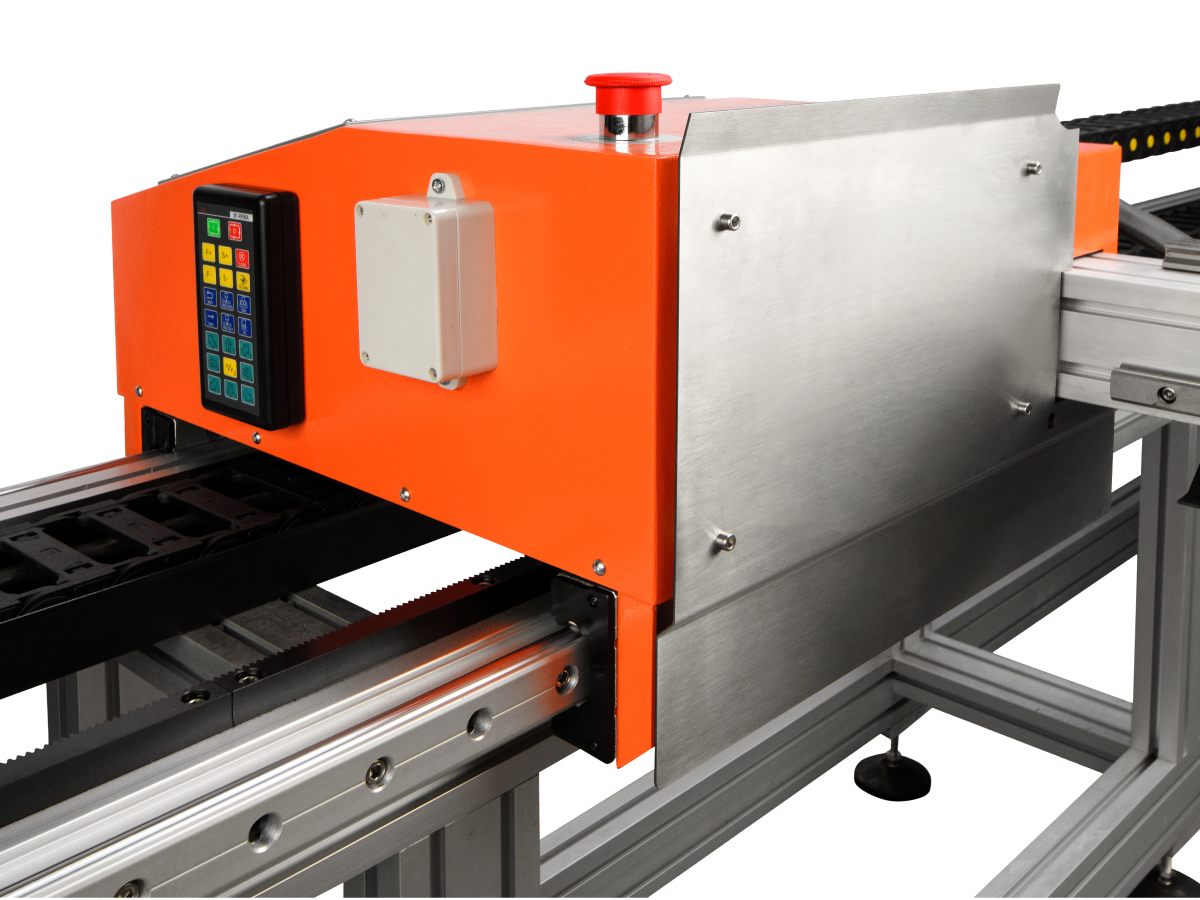

Дальность действия до 20 метров благодаря возможности подключения беспроводного пульта управления
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ DRAGON 3.0 :
Максимальный размер рабочей зоны 2500х6000 мм

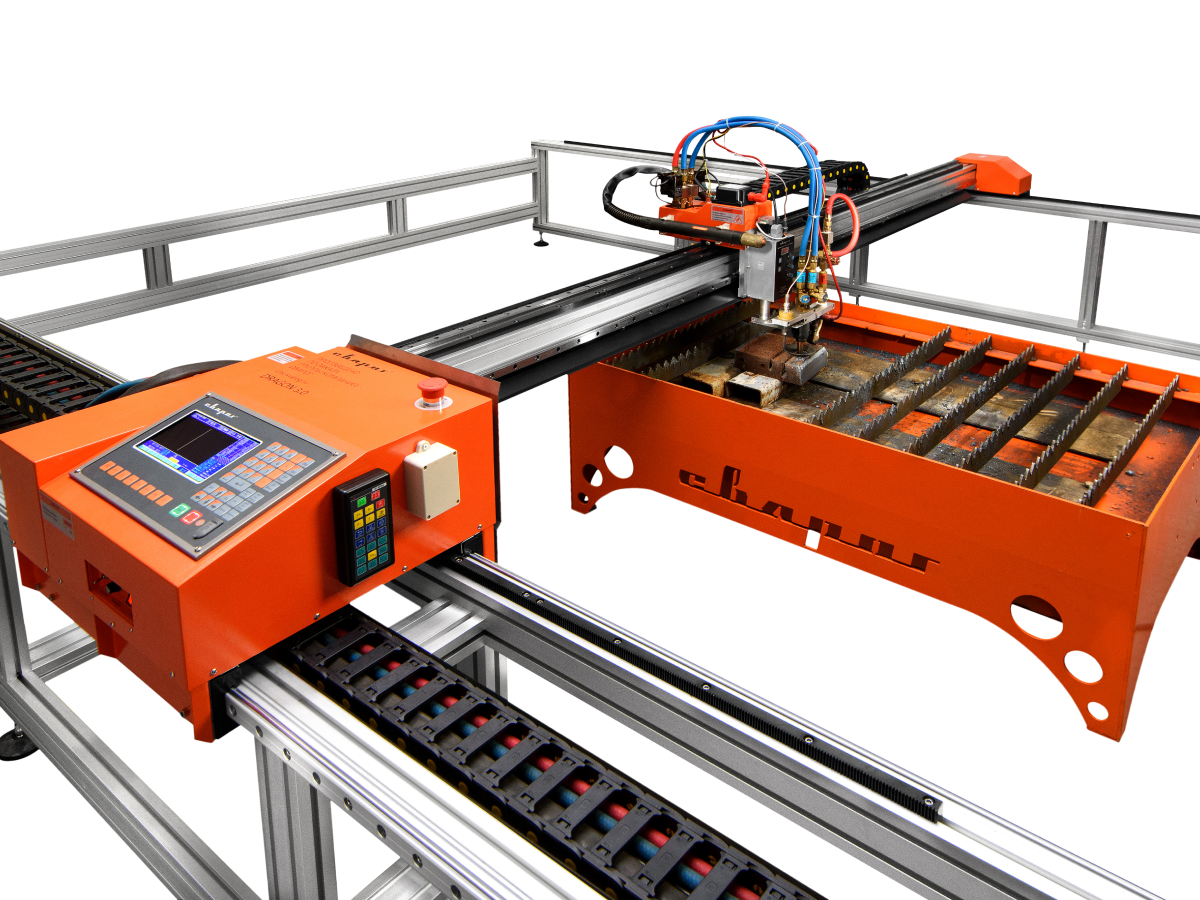

Конструкция машины представляет собой форму портала, что позволяет получить равномерный рез на всей площади разрезаемого листа и уменьшить занимаемое место машиной по сравнению с консольными аналогами
Машина оснащена пластиковым кабелеукладчиком, что позволяет защитить провода при перемещениях машины
Четыре приводных мотора постоянного тока
Оборудование оснащено защитой от электромагнитных помех, что позволяет его совмещать с аппаратами плазменной резки c высокочастотным поджигом

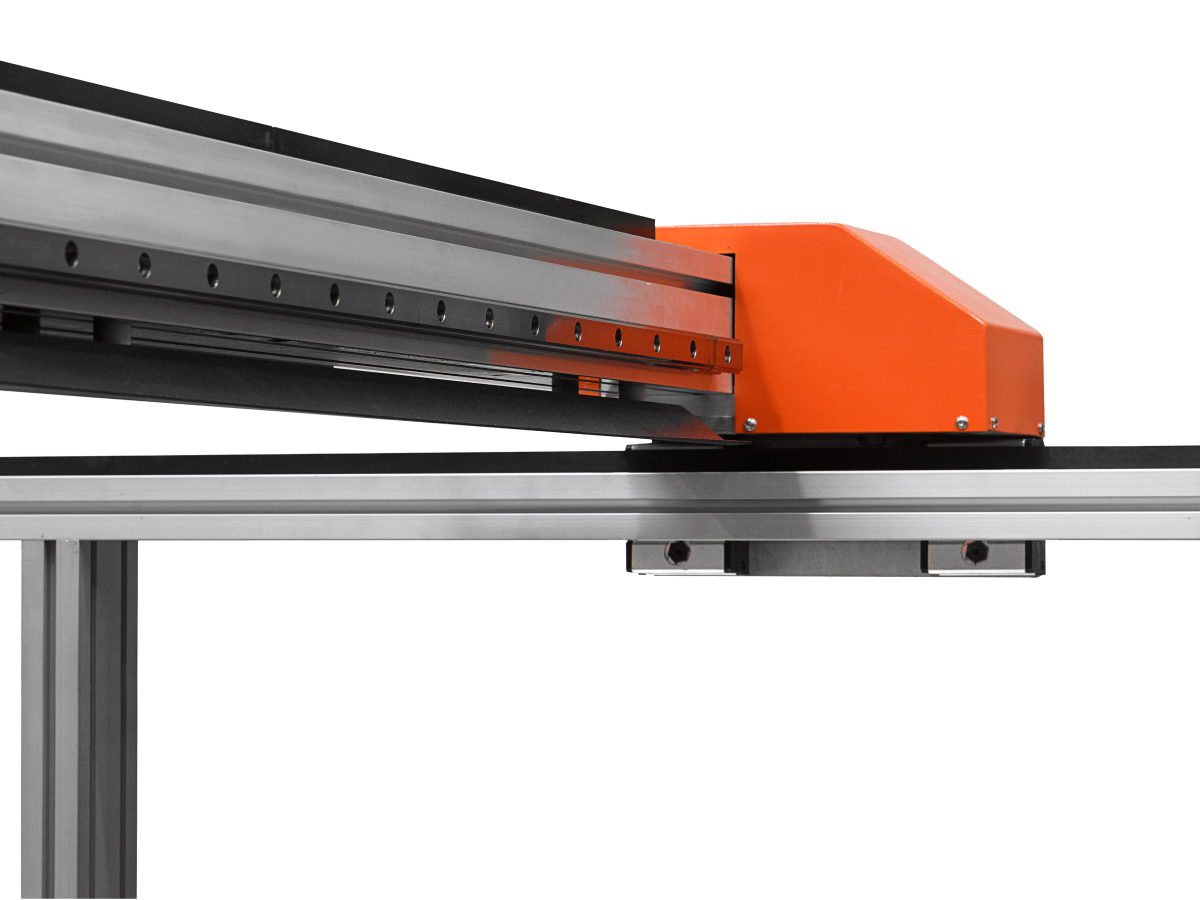

Направляющие рельсы поставляются вместе с опорными стойками, что не требует покупки дополнительных поставок под машину ЧПУ
Подготовка управляющих программ осуществляется с помощью системы автоматизированного проектирования (САПР) FastCAM, которая была разработана специально для управления двухкоординатными станками ЧПУ.
FastCAM позволяет подготавливать карты раскроя для вырезки деталей с минимальным количеством отходов металла.
3 МОДУЛЯ СИСТЕМЫ FastCAM :
CAM
Создание чертежей без применения специальных CAD—программ
Поддержка файлов разных форматов: CAM, DXF, IGES и т.д
Возможность открытия чертежей и других САПР таких как Autocad, Компас, SolidWorks
PLOT
Проверка и редактирование созданной программы с симуляцией результата
Создание чертежа на основе NC файла
Расчеты стоимости времени и длины реза для любой операции
NEST
Оптимизация размещения деталей на листе.
Автоматический и ручной интерактивные режимы оптимизации.
Удобный выбор вида, количества деталей, заззора, материала и размера заготовки
ТОЧНОСТЬ УПРАВЛЕНИЯ ДО 0.1 мм

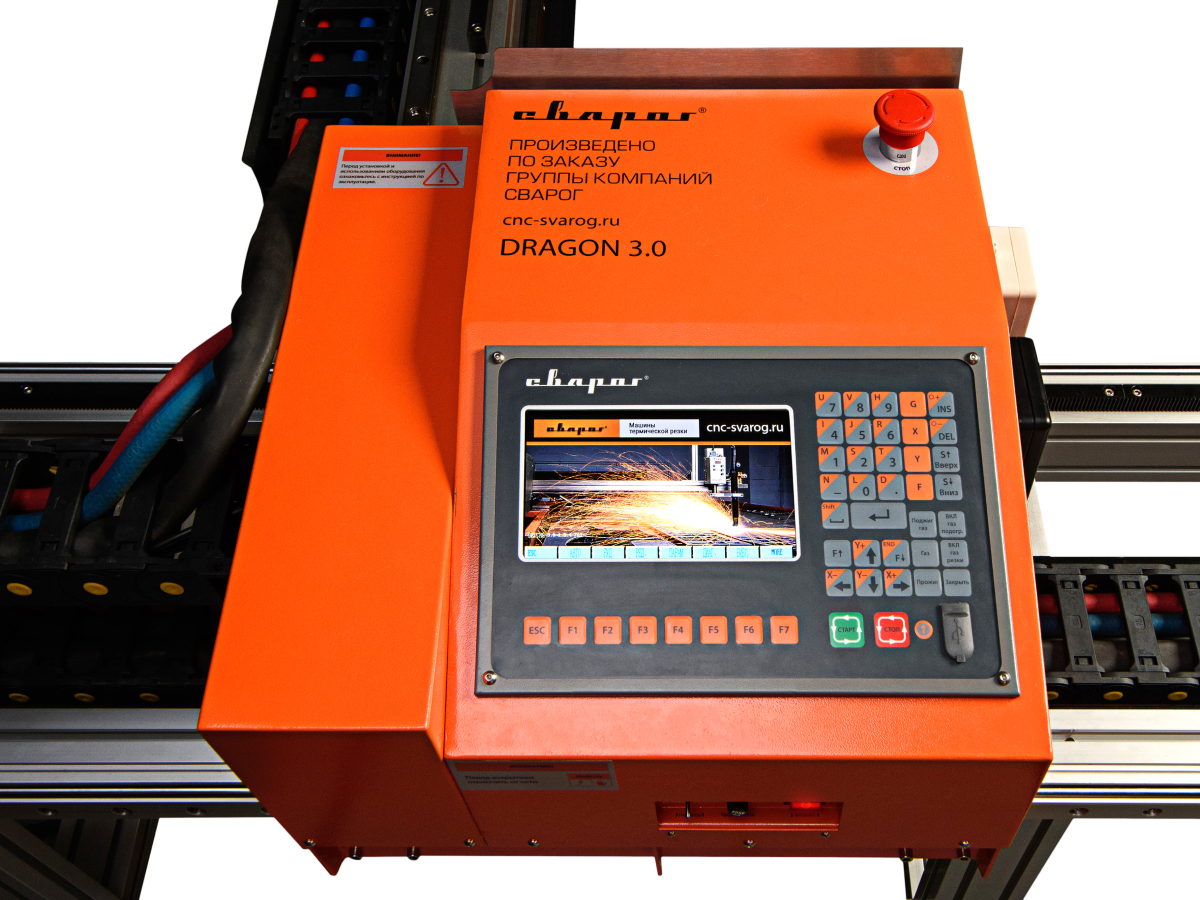

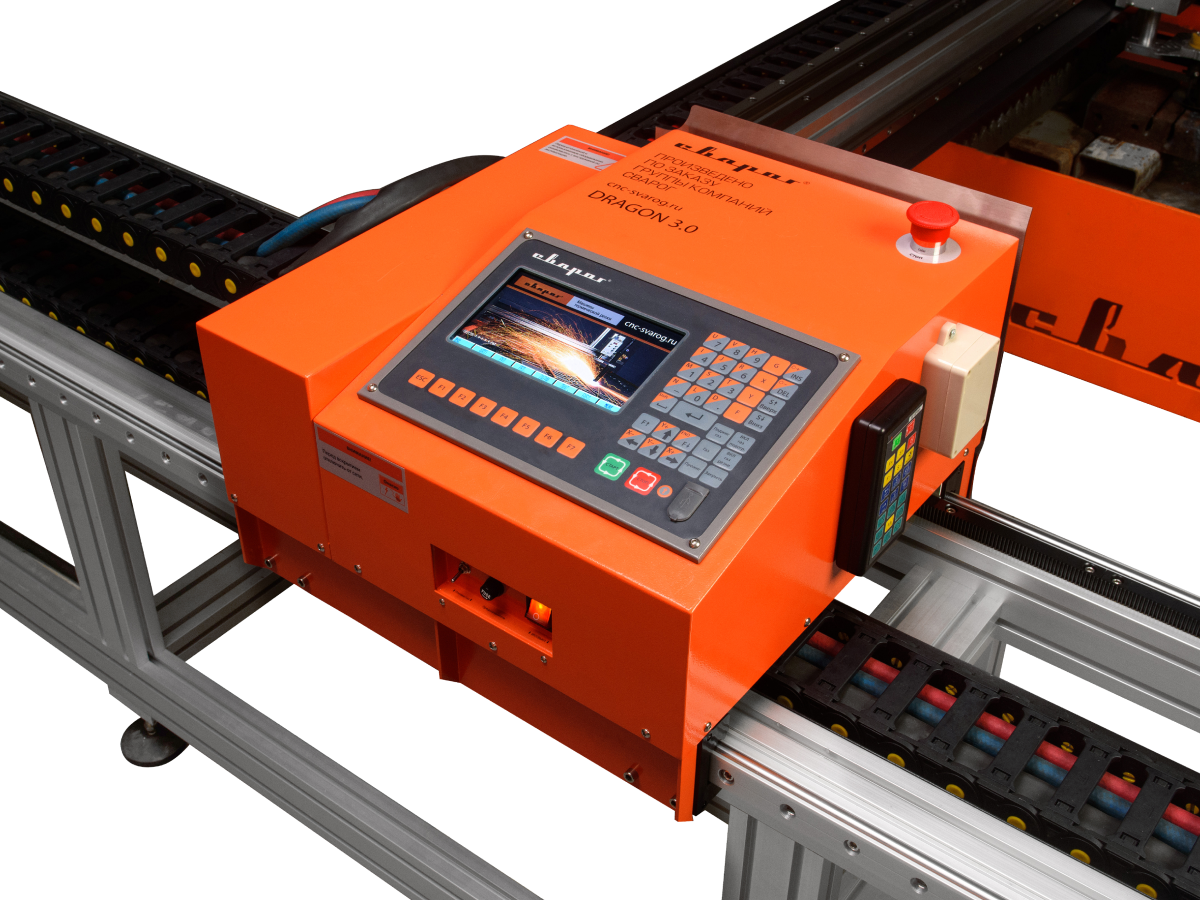

Управление установкой осуществляется со встроенной панели оснащенной клавишами управления и цветным 7” LCD дисплеем
23 функциональные клавиши и 8 клавиш перемещения
Простой и понятный интерфейс не требует длительного обучения для достижения результата
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ КОНТРОЛЛЕРА ЧПУ :
Контроллер имеет 24 встроенные модели шаблонов для задания габаритов, глубины врезки, угла наклона и количества деталей выбранного шаблона без использования дополнительного программного обеспечения
Функция диагностики оборудования позволяет проверять порты ввода и вывода
Широкий перечень настроек позволяет добиться необходимого качества реза
Графическая визуализация разрезаемой детали, траектории реза и очередность выполняемых операций
Функция имитации реза для позиционирования или быстрой проверки рабочих размеров листа
Функция вывода информации разрезаемых деталей: общая длина реза, габаритные размеры необходимой заготовки
Контроллер оснащен внутренней памятью на 4 ГБ , что позволяет не использовать дополнительный накопитель
Возможность использования USB flash накопители для переноса программ резки
Функция сброса всех параметров котроллера к заводским настройкам
НАЛАДКА И ОБСЛУЖИВАНИЕ:
Наладка и ввод в эксплуатацию в пределах Санкт-Петербурга и Ленинградской области проводится для клиента бесплатно
Стоимость наладки и ввода в эксплуатацию в других регионах рассчитывается индивидуально.
Обучение оператора проводится бесплатно в демонстрационном зале.
Постоянная техническая поддержка и помощь в освоении программного обеспечения
Гарантия 1 год
DRAGON 3.0 ПОЛНОСТЬЮ СОМЕСТИМ С ИСТОЧНИКАМИ ПЛАЗМЕННОЙ РЕЗКИ REAL CUT 100 (L221) и STANDART CUT 160 (L307):
REAL CUT 100 (L221)
STANDART CUT 160 (L307)
Комплект поставки:
Портальная машина термической резки с ЧПУ Dragon 3.0 (2500×3000мм) или (2500×6000мм) 1 шт.
Автоматическая система контроля высоты 1 шт.
Газовый резак с комплектом подключения 1 шт.
Комплект программного обеспечения FAST CAM 1 шт.
СФЕРА ПРИМЕНЕНИЯ:
Раскрой листового металлопроката в размер (цветная, черная, легированная сталь)
Авто-, авиа-, судостроение
Электротехнические короба, раскрой деталей корпусов для различного оборудования
Изготовление металлических заборов, дверей, решеток, лестниц
Заготовки для фрезерной и токарной обработки
Детали станков и оборудования
