Одноколонный полуавтоматический ленточнопильный станок Stalex BS-5030

Мощность двигателя	3 кВт (3-х фазный)

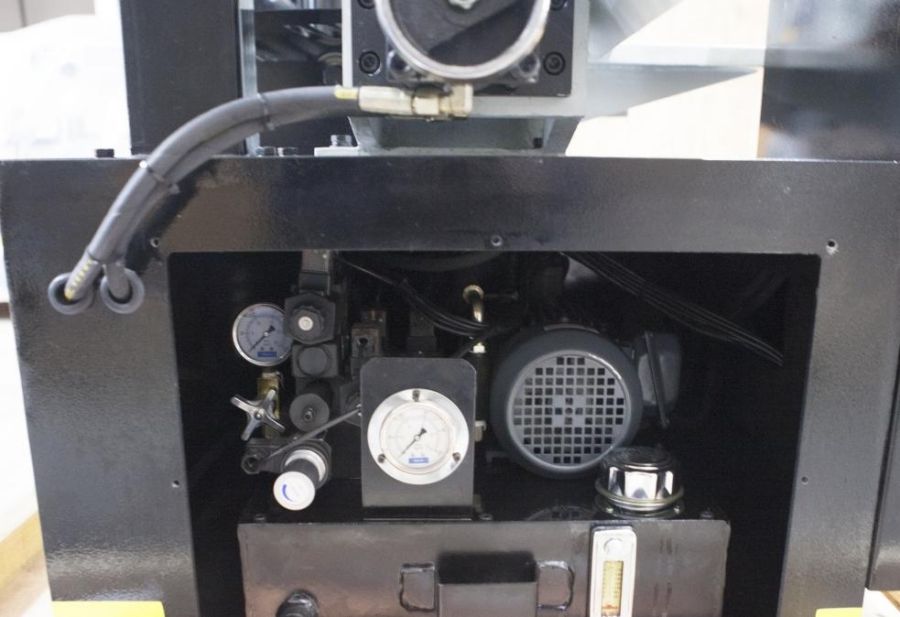

Мощность привода гидравлической станции	0,75 кВт
Макс. гидравлическое давление	2.2 МРа
Мощность системы СОЖ	0,045 кВт
Вращение пилы	90 градусов
Привод	клиноременной
Скорость резания	30, 50, 75 и 90 м/мин
Рабочая зона	+90°
	300 мм
	500 х 300 мм
*Объём гидравлического бака	25 л заливать 2/3 по уровню масла
Объём бака СОЖ	53 л заливать 2/3 по уровню СОЖ
Габариты ленточного полотна	34х1,1х4180 мм
Высота стола	620 мм
Общие размеры станка (ДхШхВ)	2050х1100х1350 мм
Размер упаковки (ДхШхВ)	2200х1350х1700 мм
Масса нетто/брутто	1150/1240 кг

Модель Stalex BS-5030 - является гидравлическим ленточнопильным станком, колонного одностоечного типа.

Полуавтоматический ленточнопильный станок, предназначен для пиления труб, металлических заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90°.

Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама.

Пильная рама, представляет собой стальную сварную конструкцию.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо механической подачи тисков, гидравлический ход тисков для быстрого зажима составляет 60 мм. Для облегчения подачи заготовок станок оборудован роликовым столом с двумя роликами.

Особенности:

• Угол пиления заготовок 90°
• Опускание и подъем рамы осуществляется за счет гидравлики автоматически
• Станок управляется трёхфазным двигателем.
• Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена
• Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
• Термозащита электродвигателя
• Система смазки и охлаждения полотна
• Тиски гидравлические с возможностью быстрого зажима заготовок

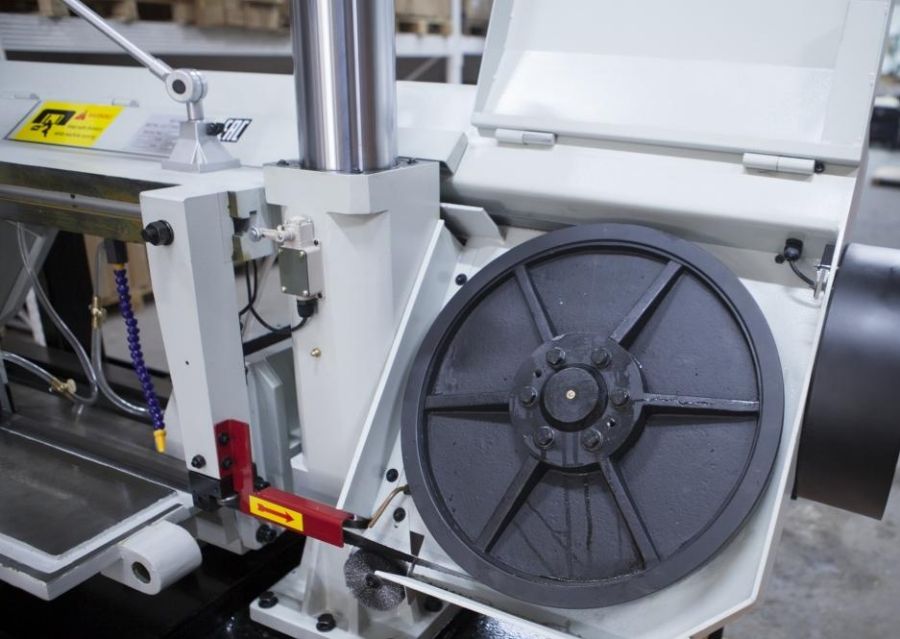

• Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

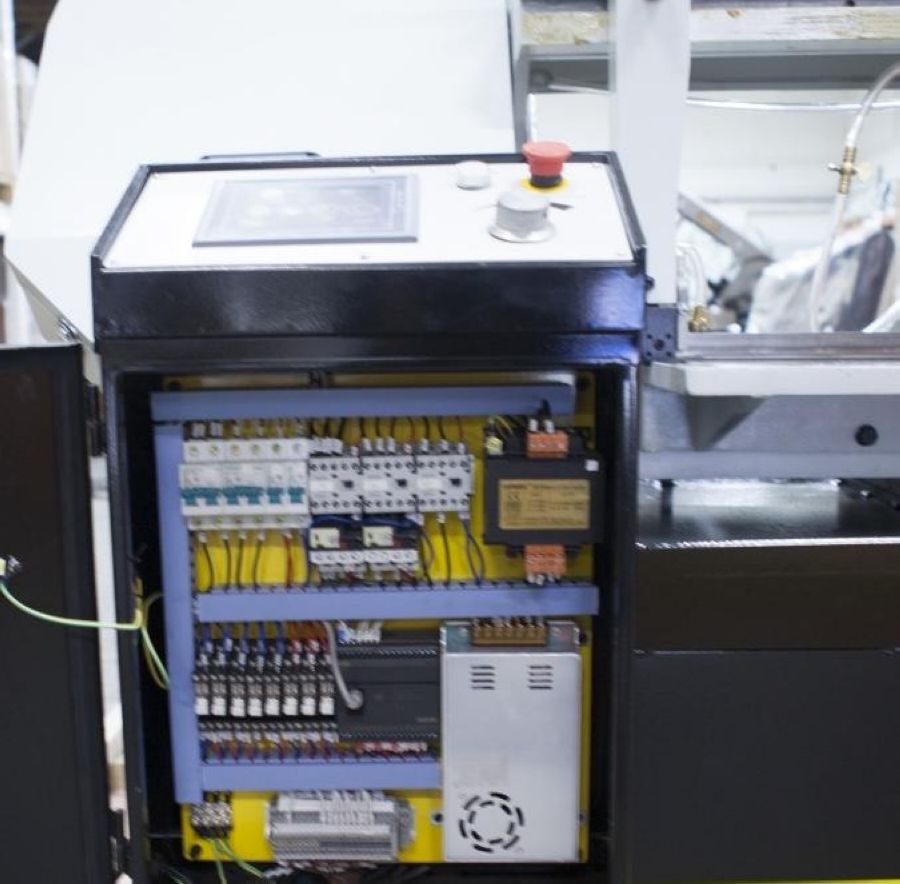

• Сенсорный дисплей управления
• Индикатор повреждения станка и полотна
• 4 скорости вращения полотна

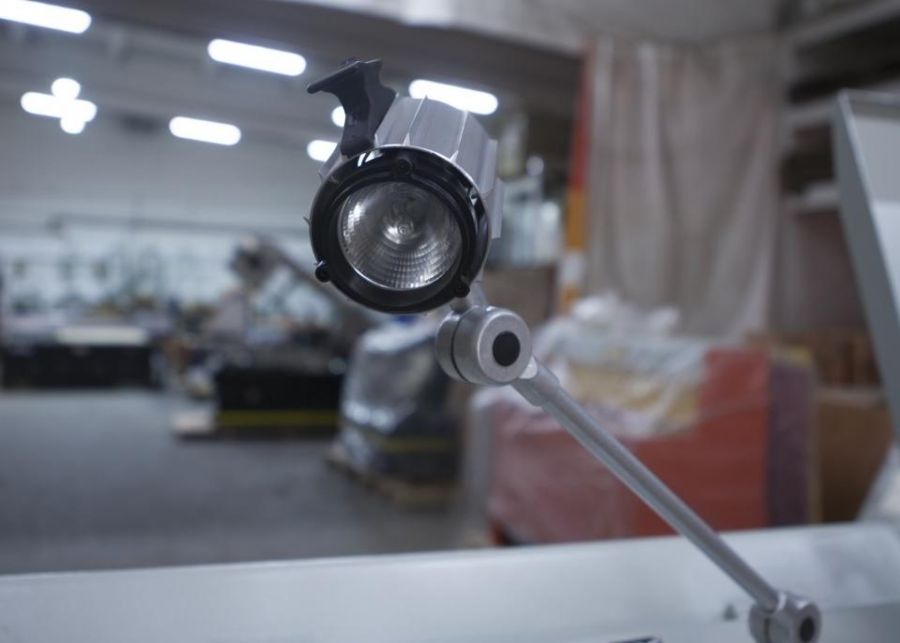

• Подсветка зоны резания

Процесс пиления:

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
• Регулируемая подача СОЖ в зону резания
• На мониторе размещена функция счётчика реза (заготовок)
• Так же на мониторе возможно установить высоту поднятия рамы (в секундах), либо механически выставить высоту поднятия рамы концевиком
• Расстояние движения направляющих по салазкам – составляет 530 мм

В стандартную комплектацию станка входят:

• Станок в сборе
• Ленточное полотно
• Руководство по эксплуатации
• Упаковка
