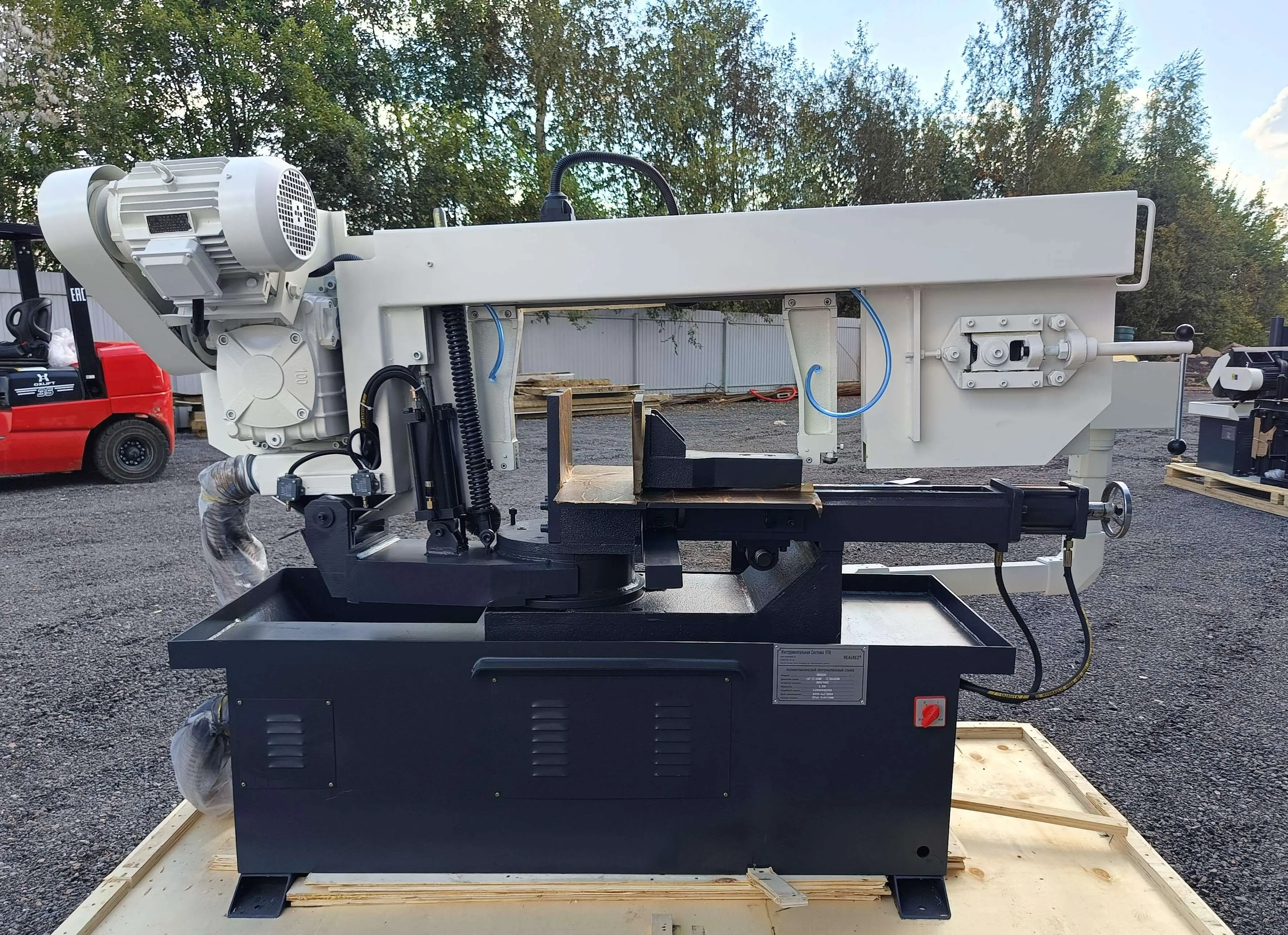

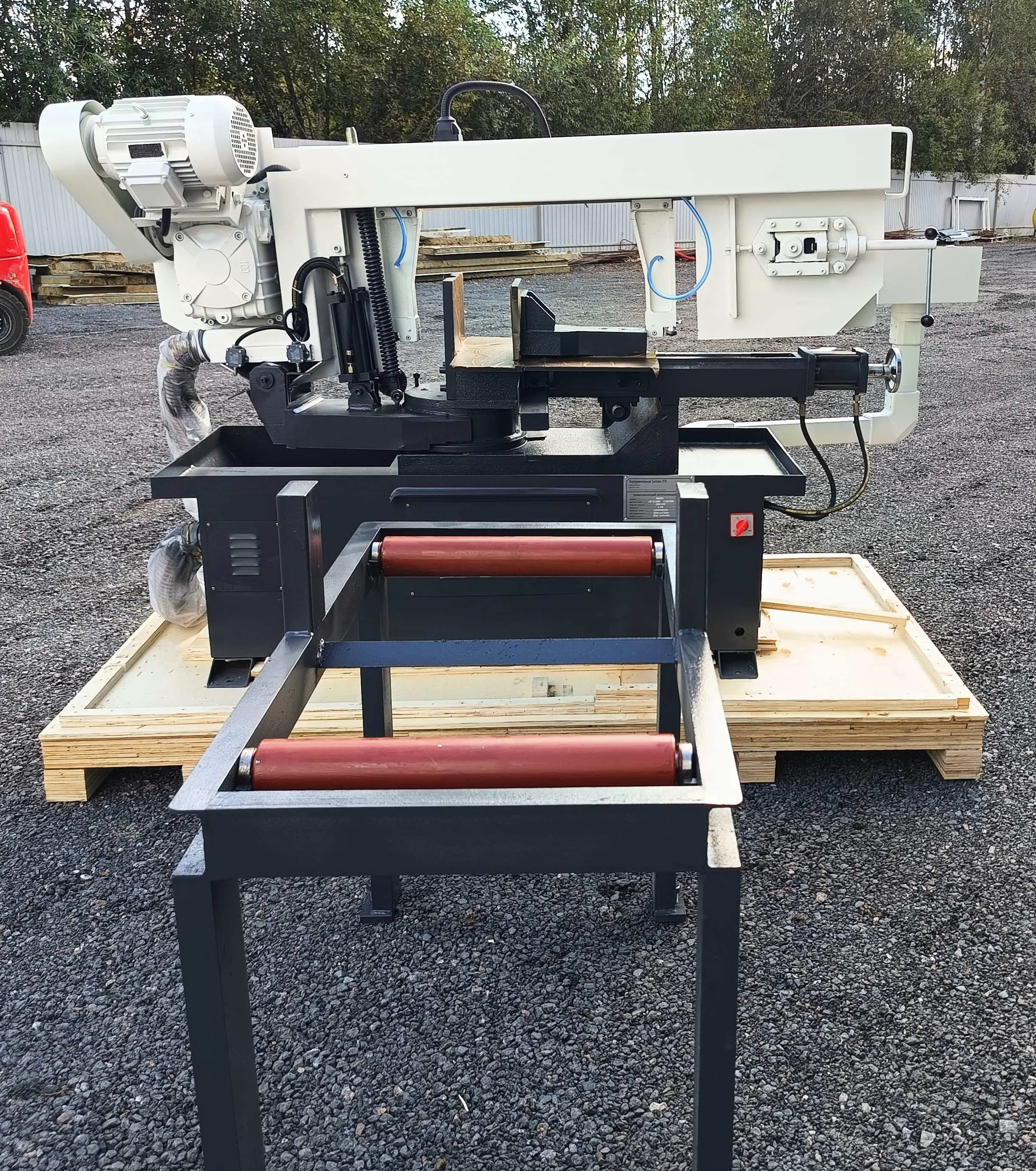

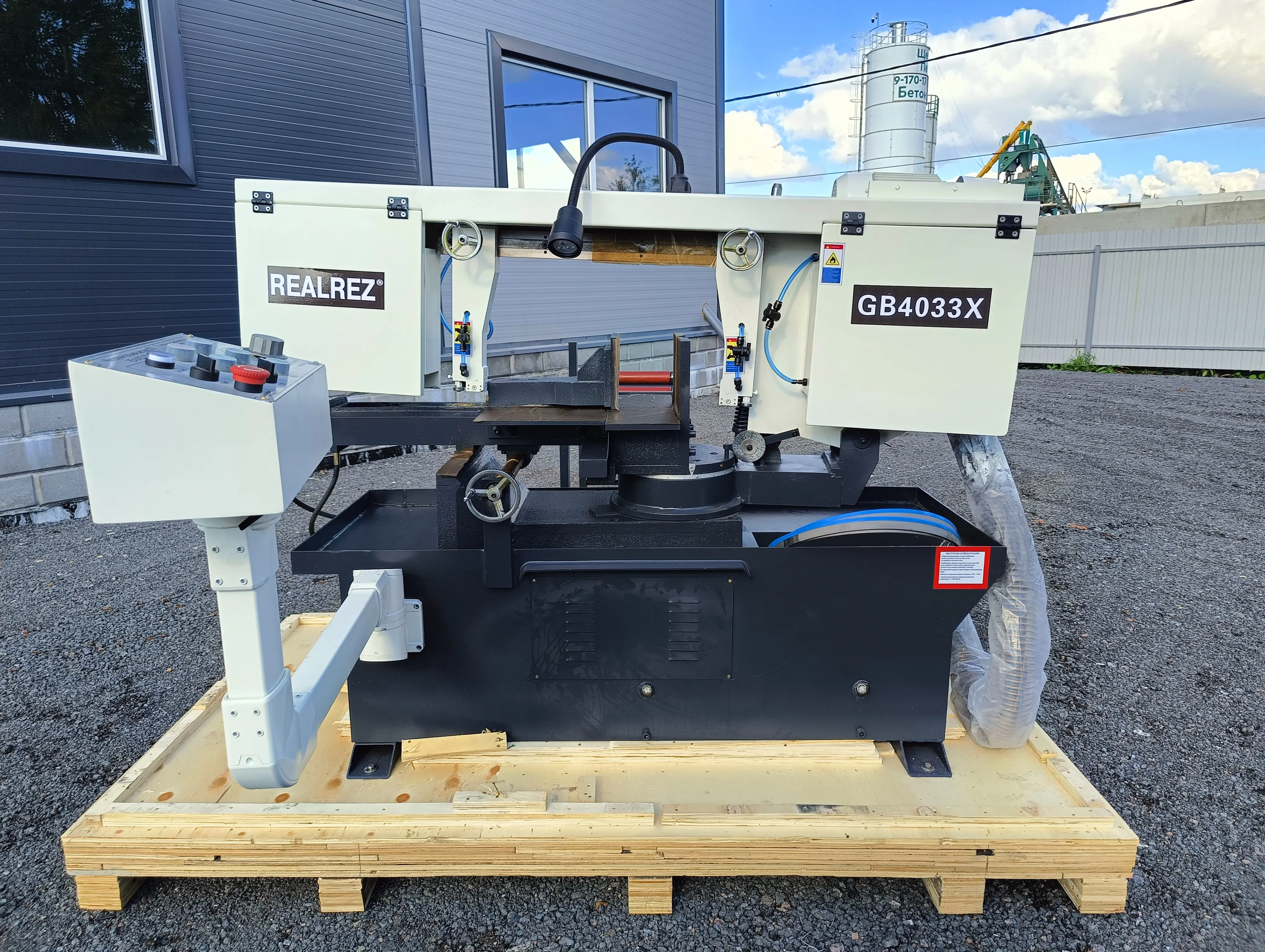

Станок ленточный полуавтоматический REALREZ GB4033X
Артикул: REZ-GB4033X
762 942 ₽
с НДС 22%
Отгрузка со склада г. Санкт-Петербург (самовывоз или доставим в транспортную компанию).
- Доставка по СПб и ЛО, по России и Беларуси — любой ТК
- Счёт для организации в день обращения, НДС 22% в счёте
- Гарантия производителя
Ø пиления, мм | 330 |
Размер заготовки, мм | 460х305 |
Угол, ° | 45°-0-60° |
Общая мощность | 2,66 кВт |
Название станка | GB4033X |
Мощность главного двигателя | 2.2 кВт |
Подключение | 400 В |
Размер ленточного полотна | 27х0,9х4115 |
Скорость движения ленты | 40/60/80 м/мин |
Вид заготовок | 0° |
Круглое сечение | 330 |
Квадратное сечение | 330х330 |
Прямоугольное сечение | 460х305 |
Вид заготовки | 45° влево |
Круглое сечение | 305 |
Квадратное сечение | 305х305 |
Прямоугольное сечение | 305х305 |
Вид заготовки | 45° вправо |
Круглое сечение | 305 |
Квадратное сечение | 305х305 |
Прямоугольное сечение | 305х305 |
Вид заготовки | 60° влево |
Круглое сечение | 220 |
Квадратное сечение | 220х220 |
Прямоугольное сечение | 305х220 |

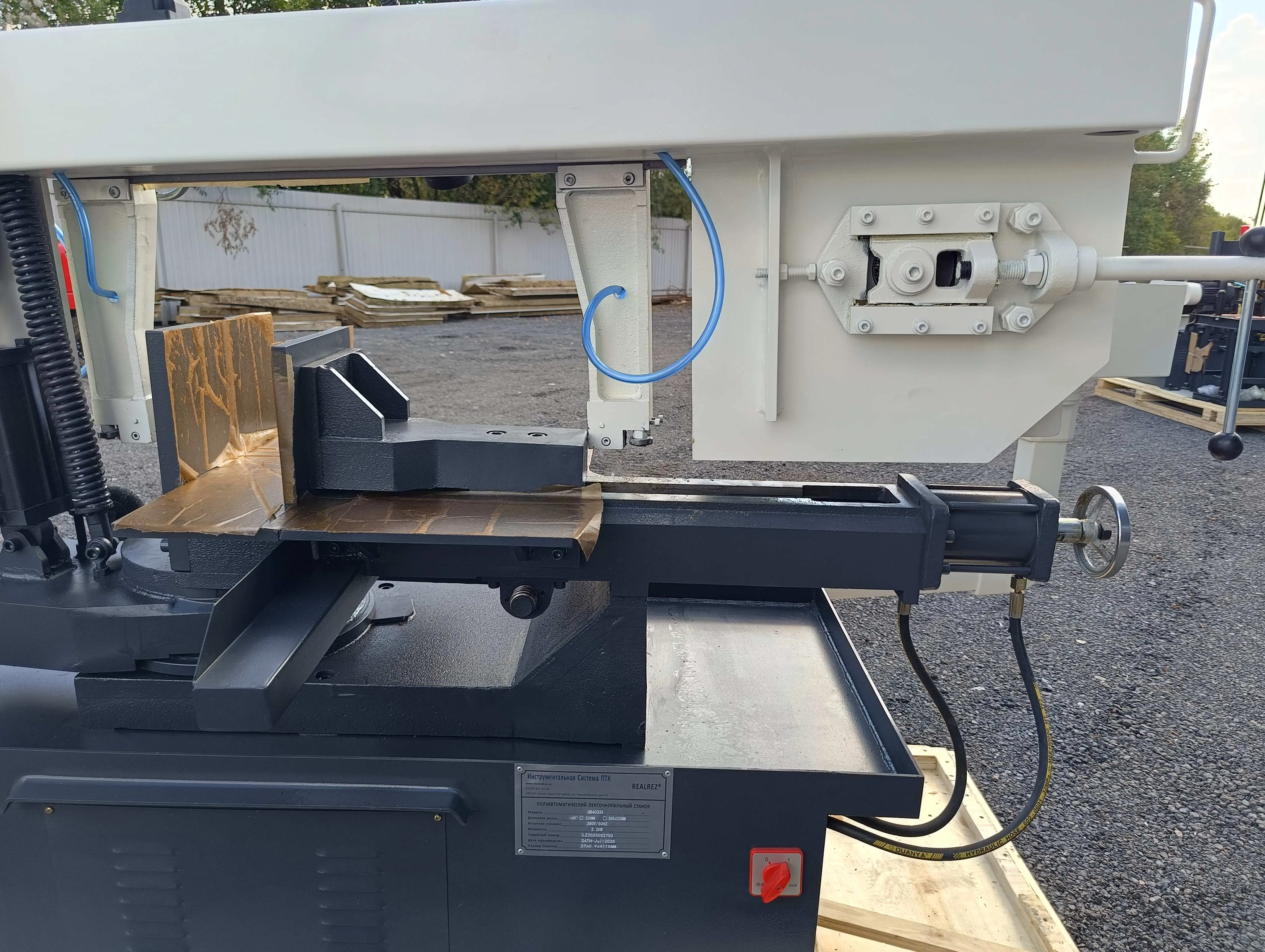

Тиски | гидравлические |
Натяжение пилы | ручное |
Мощность двигателя СОЖ | 0,04 кВт |
Мощность гидравлической системы | 0,42 кВт |
Размеры станка мм ДхШхВ | 1900х900х1550 |
Масса, кг | 800 |
Станок ленточный полуавтоматический REALREZ GB4033X оборудован гидравлическим приводом пильной рамы, угловая резка до 60 градусов, осуществляется при помощи поворота рамы.
По окончании реза рама станка поднимается на заданную высоту. Гидравлический привод тисков надежно зафиксирует заготовку. Станок ленточнопильный REALREZ GB4033X предназначен для распиловки сплошных заготовок и профилей из металла. Массивная конструкция станка позволяет производить распиловку тяжелых сплошных материалов без вибраций. Поворотная рама станка обеспечивает угловую резку до 60 градусов. Панель управления обеспечивает удобное управление станком.
Особенности станка:
Массивная конструкция

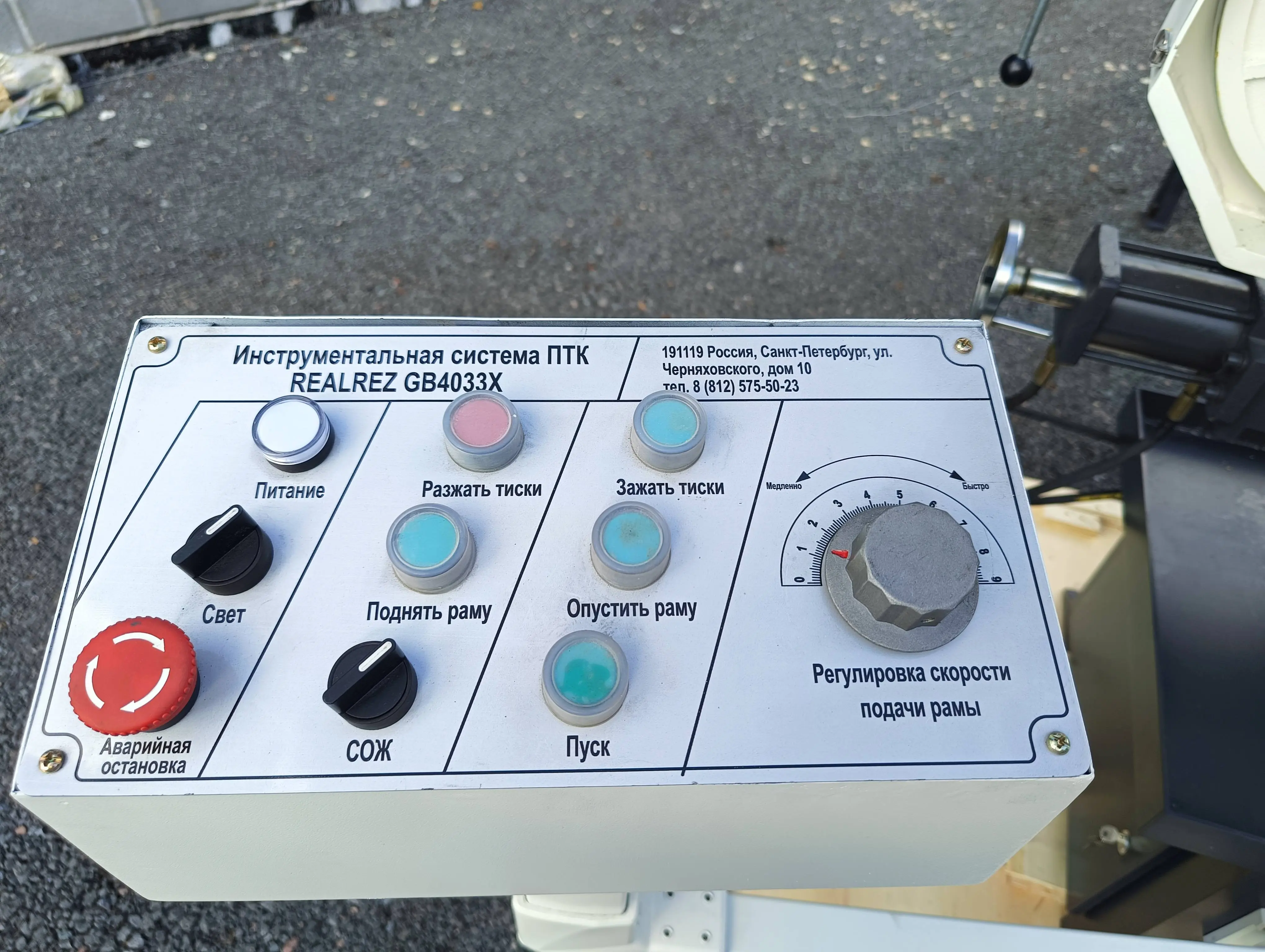

Панель управления
Эргономичное управление
Поворотная рама станка
Автоматический подъем рамы после выполнения реза
Автоматическая остановка станка после выполнения работы

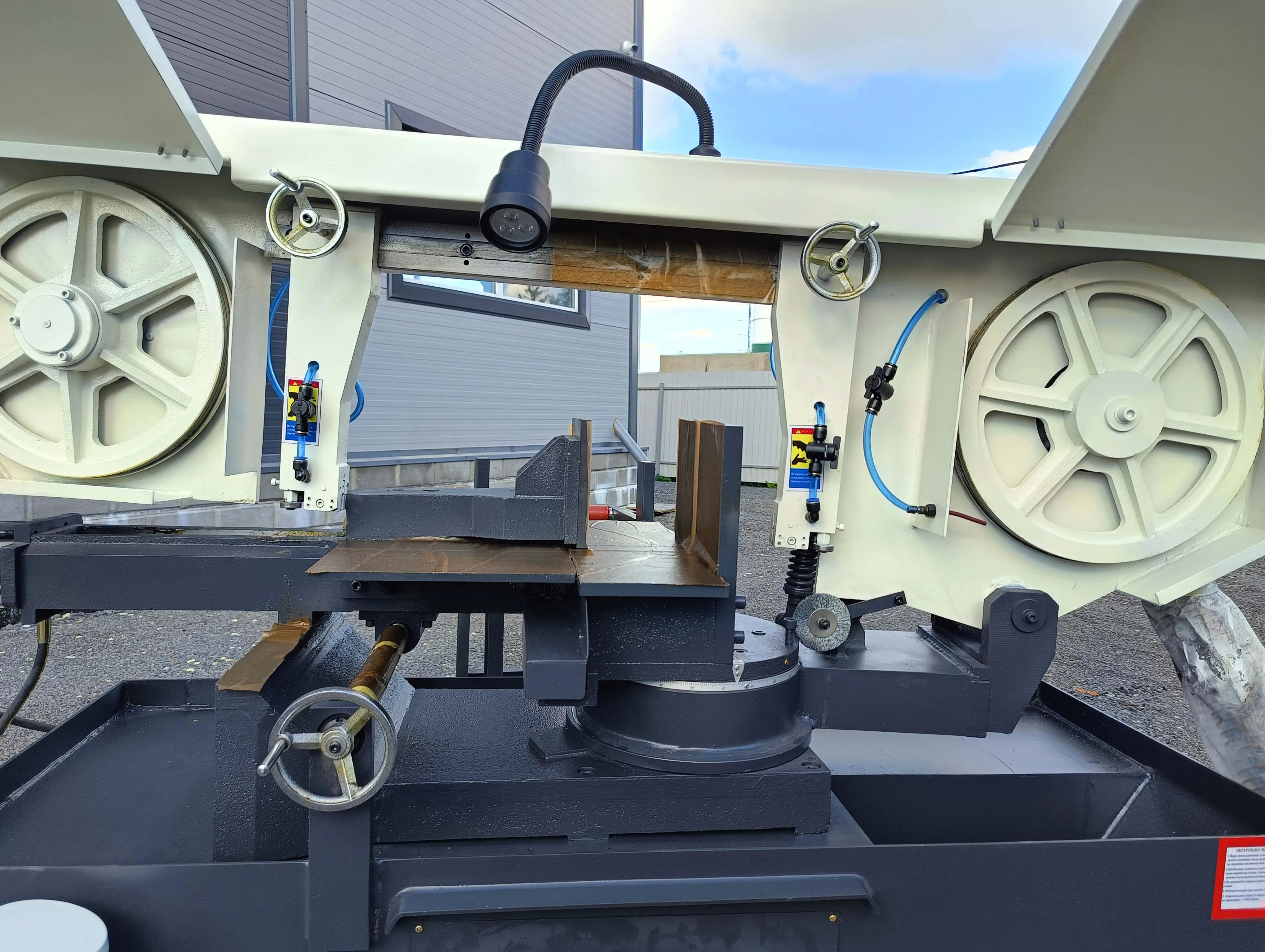

Направляющие ленточнопильного полотна (твердосплавные пластины + направляющие и прижимные подшипники)
Комплект поставки:
Станок ленточный REALREZ GB4033X
Инструкция
Упаковка
