Двухколонный автоматический ленточнопильный станок Metal Master MSK 350 Е

Автоматический двухколонный горизонтальный ленточнопильный станок Metal Master MSK-350E предназначен для обработки заготовок из черных и цветных металлов в автоматическом режиме при помощи системы ЧПУ. Данная пила предназначена для резки различных видов сортового проката в том числе труб, уголков, профилей, швеллеров, рельсов и т.д. Автоматический режим работы оборудования минимизирует работу оператора и, следовательно, человеческий фактор в процессе обработки. Программное управление позволяет настроить автоматическую подачу и резку заготовок необходимой длины.

Широкая номенклатура обрабатываемых изделий, автоматический режим работы и высокая производительность делают станок Metal Master MSK-350E незаменимым для серийных машиностроительных производств.

Система ЧПУ позволяет полностью автоматизировать рабочий цикл:

• Зажим заготовки в тисках;

• Подвод заготовки на заранее заданную величину в зону реза;

• Опускание пильной рамы;

• Подъем пильной рамы на заранее заданную высоту после окончания цикла реза;

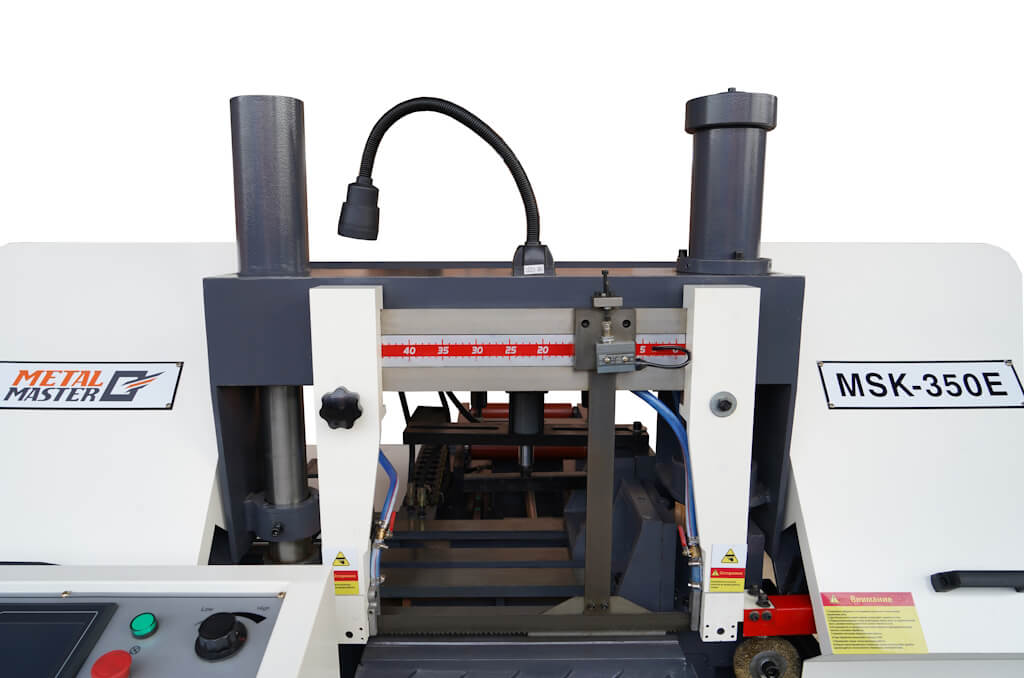

Перемещение пильной рамы осуществляется по 2 вертикальным колоннам. Главная особенность данной конструкции – высокая надежность и долговечность. Благодаря высокой жесткости конструкции, полной автоматизации и широким технологическим возможностям данный станок идеально подходит для непрерывной работы в условиях средне- и крупносерийных производств.

Особенности:

• Работа в автоматическом режиме;

• ЧПУ с сенсорным экраном;

• Управление количеством и длиной разрезаемых заготовок;

• Сохранение до 5 программ резки;

• Автоматическая подача заготовки в зону резания при помощи подающих тисков;

• Плавная регулировка частоты вращения ленточного полотна;

• Датчик обрыва полотна;

• Устройство для пакетной резки;

• Стабилизаторы пильного полотна с твердосплавными направляющими и подшипниками;

• Кордщетка для съема стружки;

• Станочная лампа местного освещения;

• Высокая точность автоматической подачи заготовки (±0,1мм);

• Электроавтоматика всемирно известного бренда Schneider Electric;

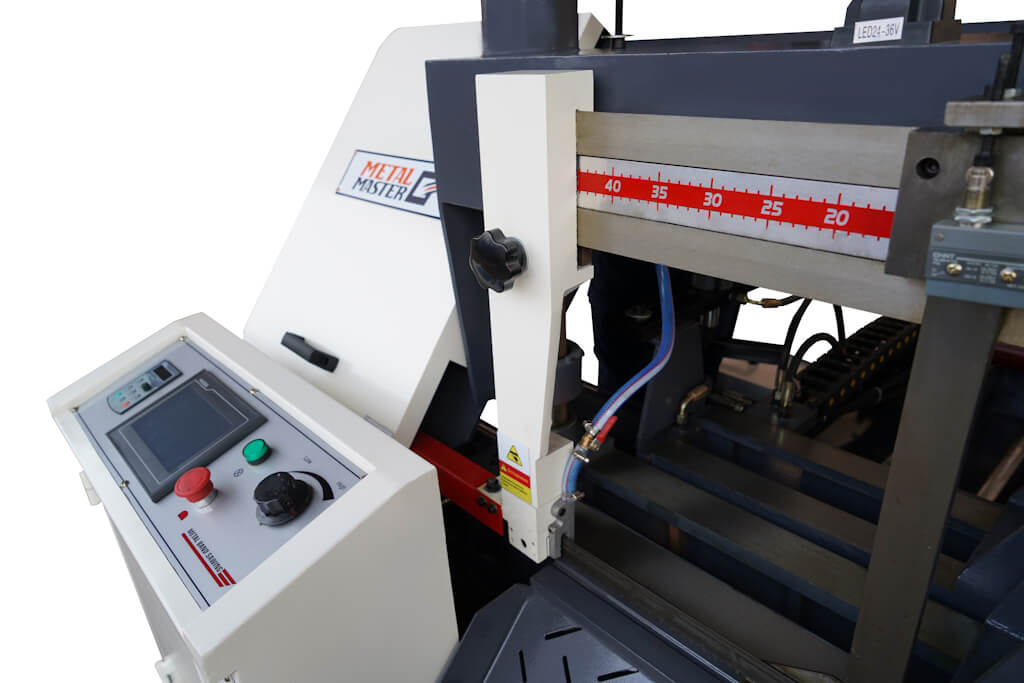

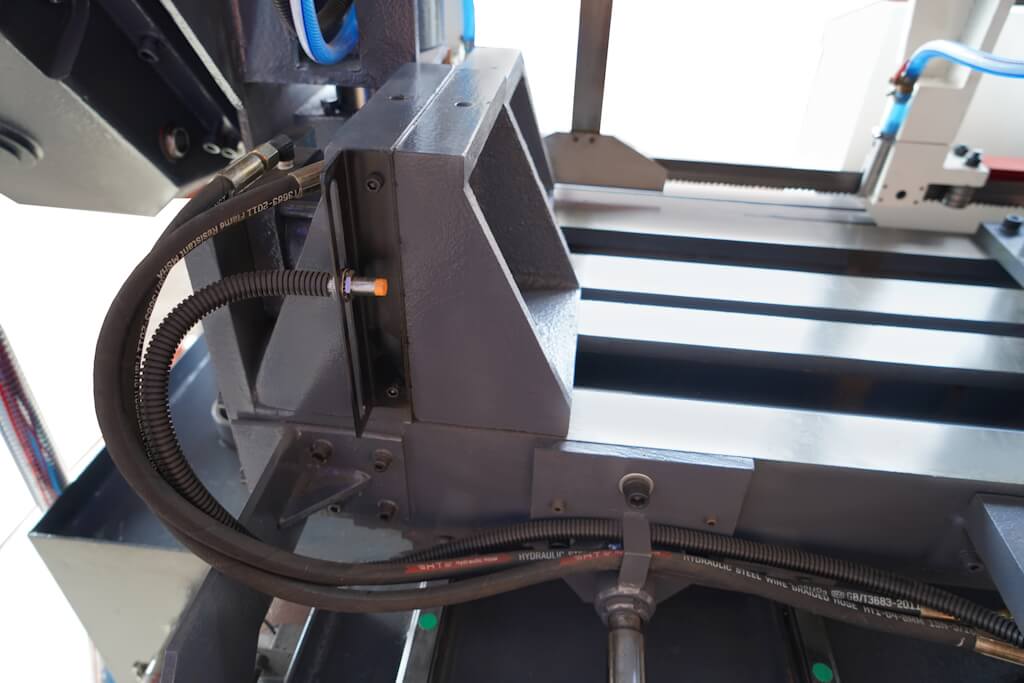

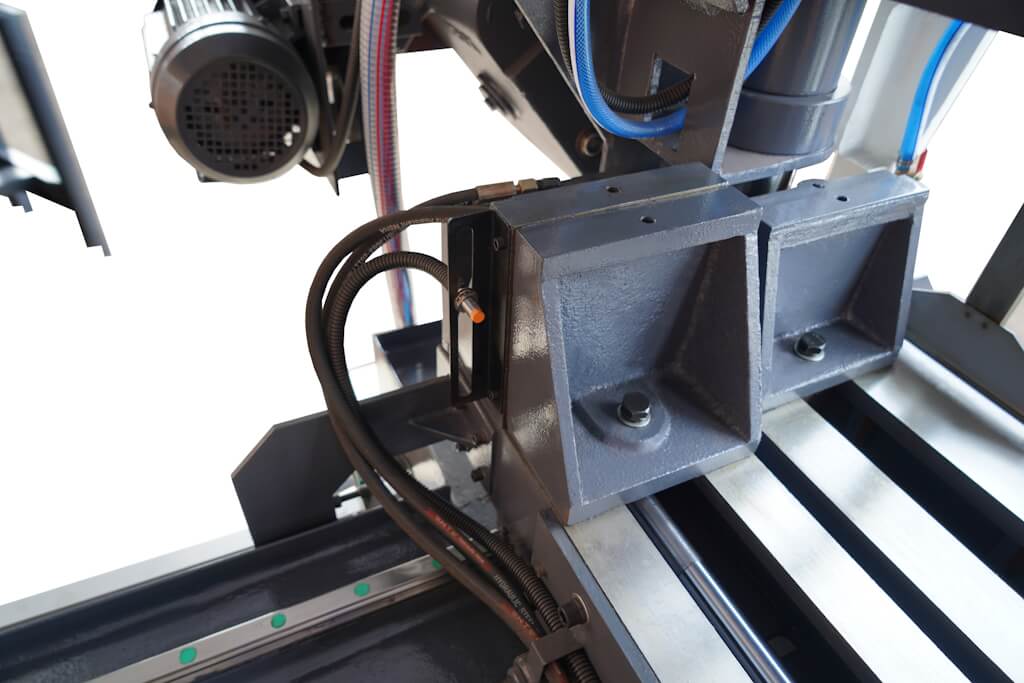

За надежное закрепление заготовки на станке отвечают гидравлические тиски c устройством для пакетной резки (при необходимости устройство для пакетной резки можно снять). Они приводятся в движение с помощью кнопок на панели управления и надежно фиксируют заготовку. Устройство пакетной резки во много раз упрощает и ускоряет процесс обработки большого количества деталей одинакового размера и номенклатуры.

Станок оснащен подающей линией для автоматической подачи длинных заготовок в зону резания с максимальным ходом 500 мм.

Автоматическая подача заготовки в зону резания осуществляется посредством подающих тисков. Что обеспечивает высокую скорость подачи до 50 мм\с.

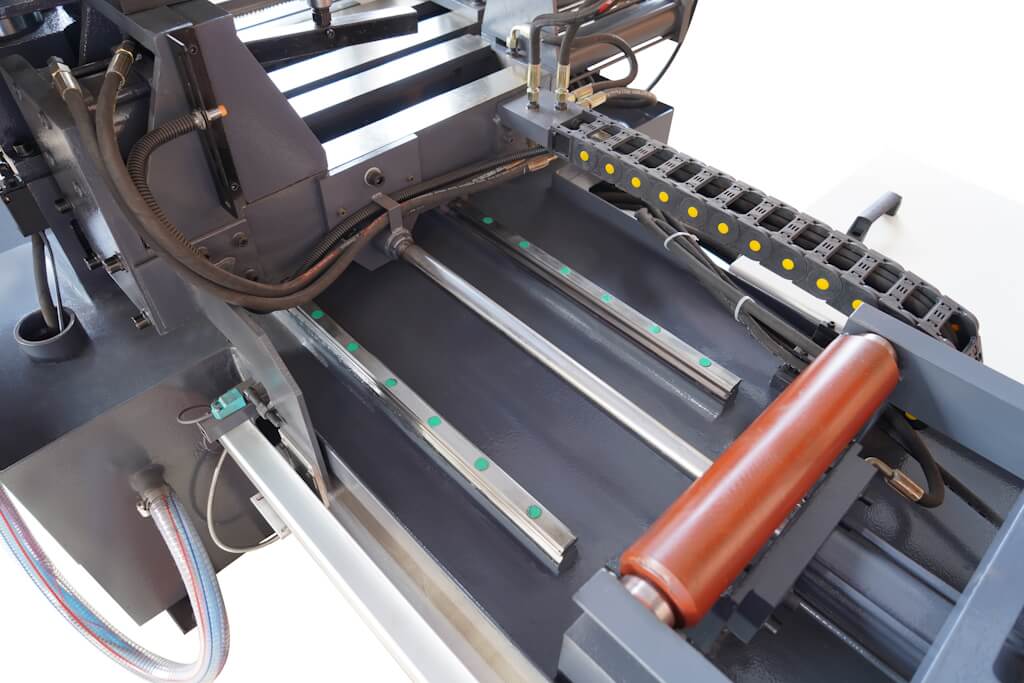

Подающие тиски перемещаются по линейным направляющим. Это обеспечивает высокую точность позиционирования заготовки (± 0,1 мм).

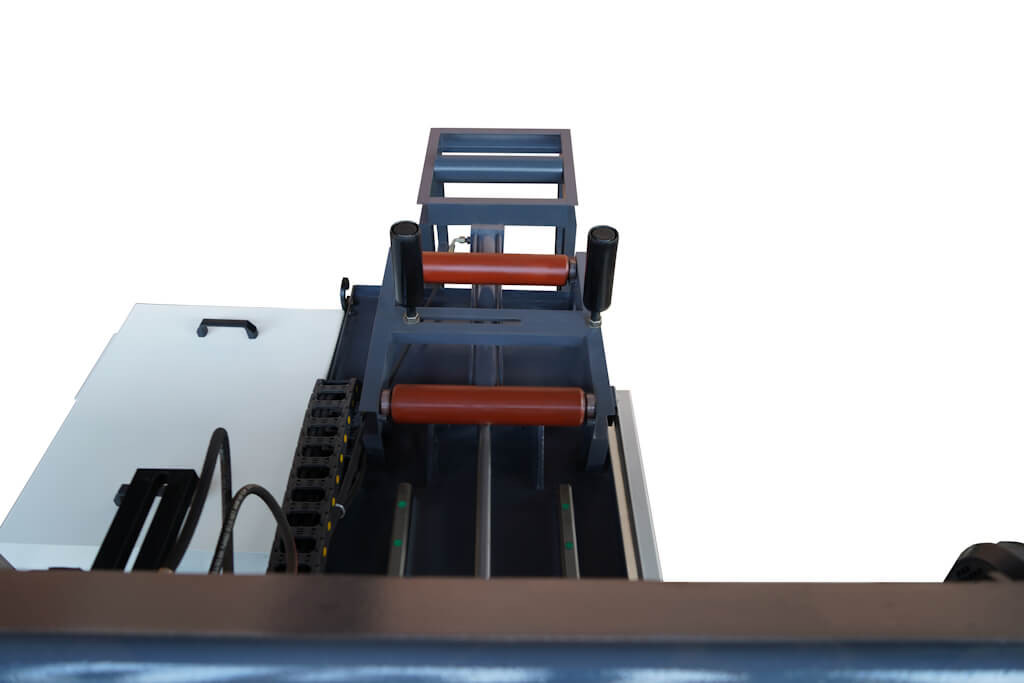

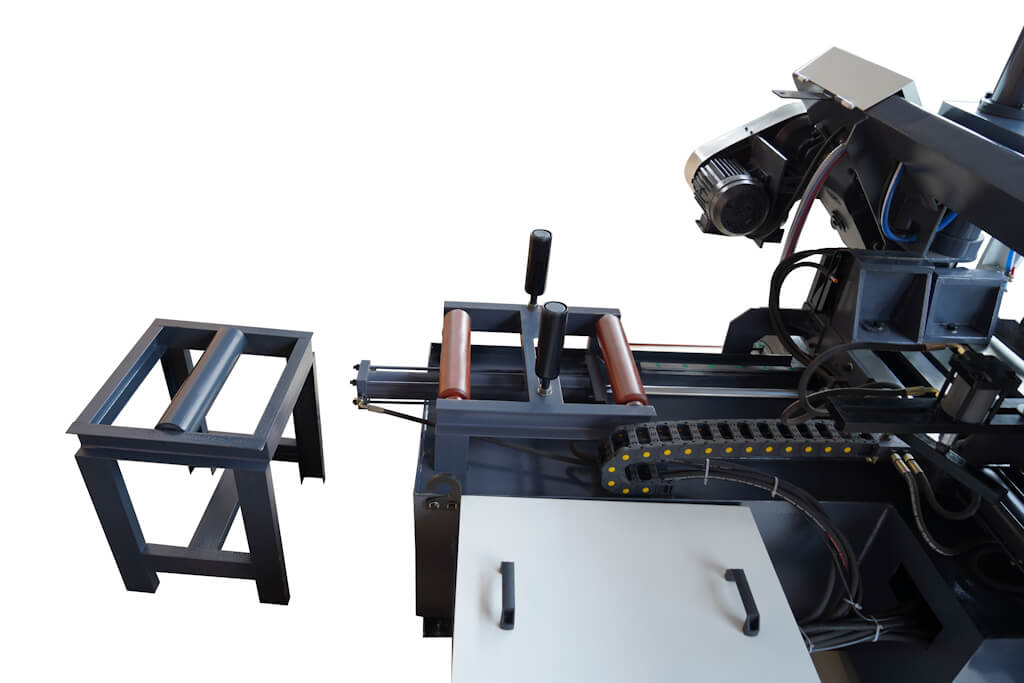

Станок так же имеет вспомогательный стол с роликом для подачи длинных заготовок в зону резания.

Перпендикулярность полотна обеспечивается за счет направляющих, в которые установлены подшипники и твердосплавные направляющие пластины. Вылет направляющих можно изменять под размеры заготовки.

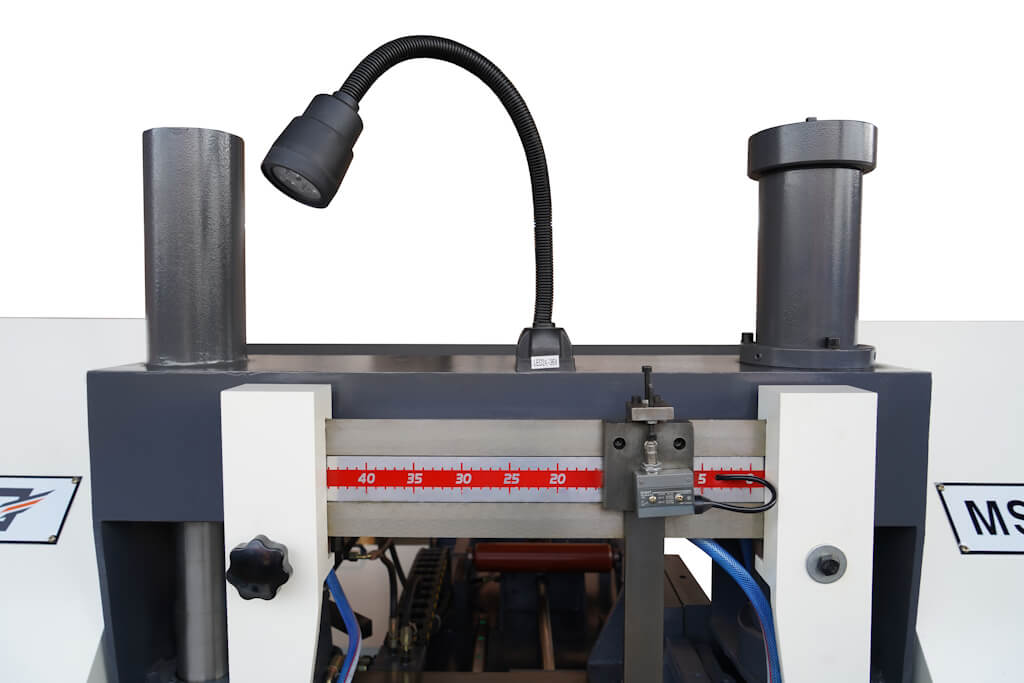

В стандартную комплектацию входит станочный светильник местного освещения.

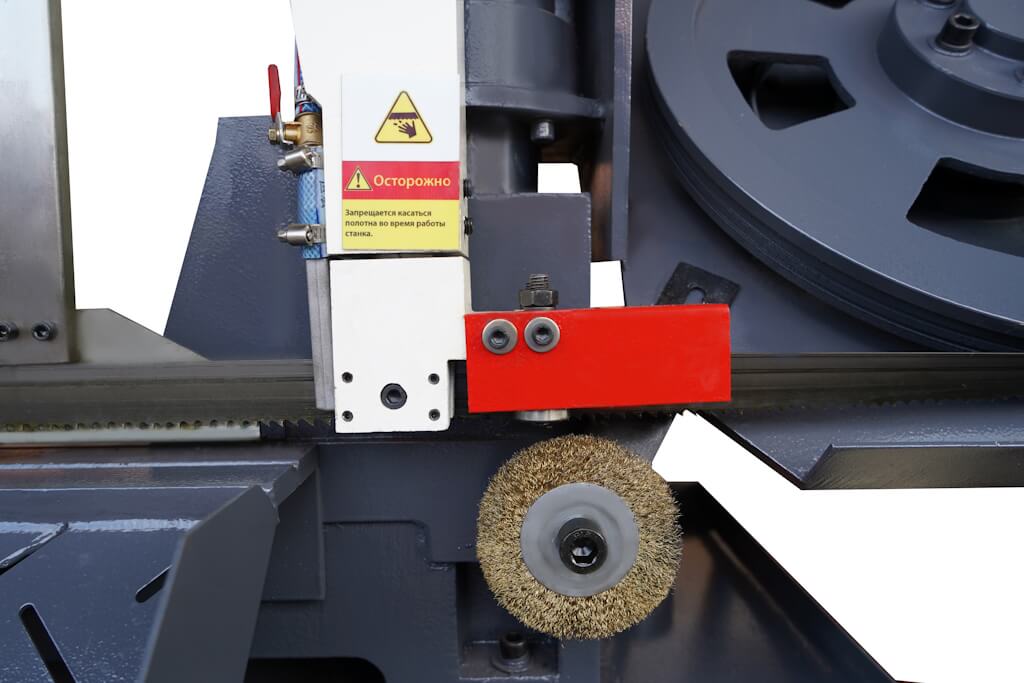

Специальная щетка для съема стружки улучшает условия работы полотна и продляет срок его службы.

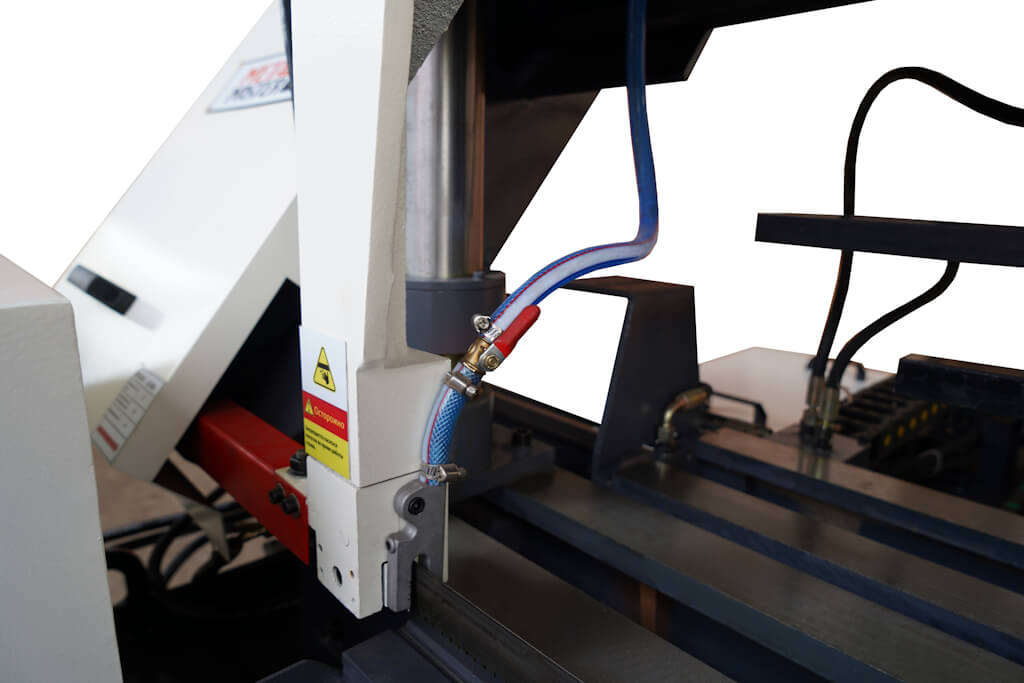

Станок оборудован системой СОЖ, которая включается автоматически и подается через кран в две точки. Система СОЖ позволяет достичь более стабильную резку заготовок из металла и увеличить срок службы ленточного полотна.

Блок натяжения полотна находится с левой стороны станка, который позволяет контролировать натяжение полотна и тем самым получать стабильный рез и продлить срок службы полотна. Также, хотелось бы отметить, что станок оснащен датчиком обрыва полотна.

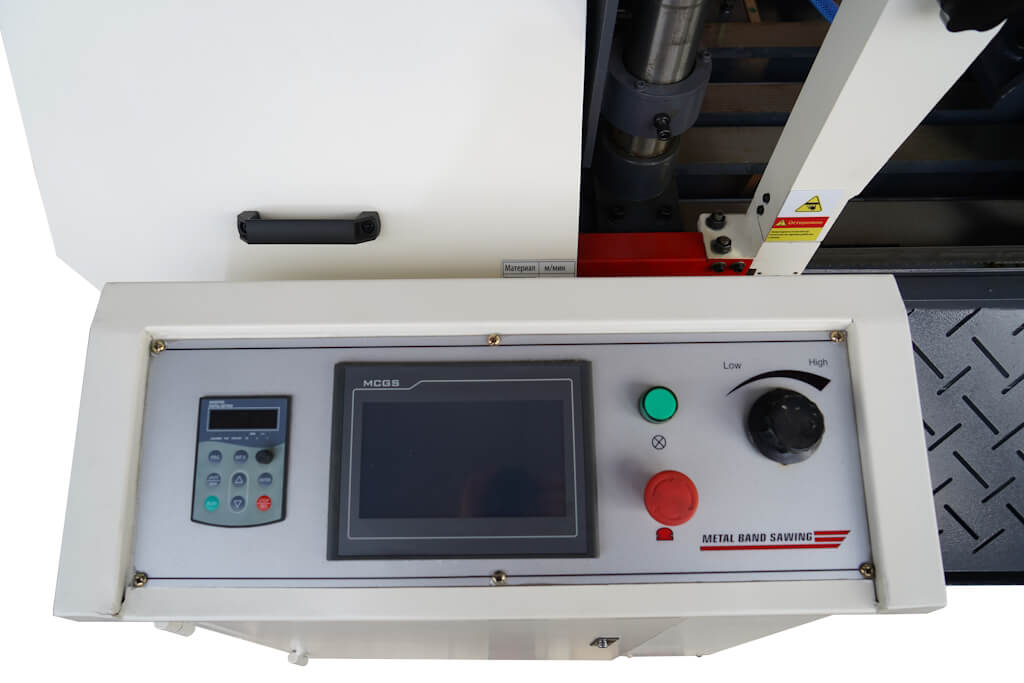

Станок оснащен системой ЧПУ для управления процессом резки, с возможностью сохранения до 5 различных программ для упрощения процесса работы.

Станок оснащен надежной электроавтоматикой всемирно известного брендов Schneider Electric и Delta.

Стандартная комплектация:

• Биметаллическое ленточное полотно;

• Устройство пакетной резки;

• Электроавтоматика Schneider;

• Система ЧПУ с сенсорным экраном;

• Инструкция по эксплуатации на русском языке;

• Вспомогательный стол с роликом для подачи длинных заготовок;
