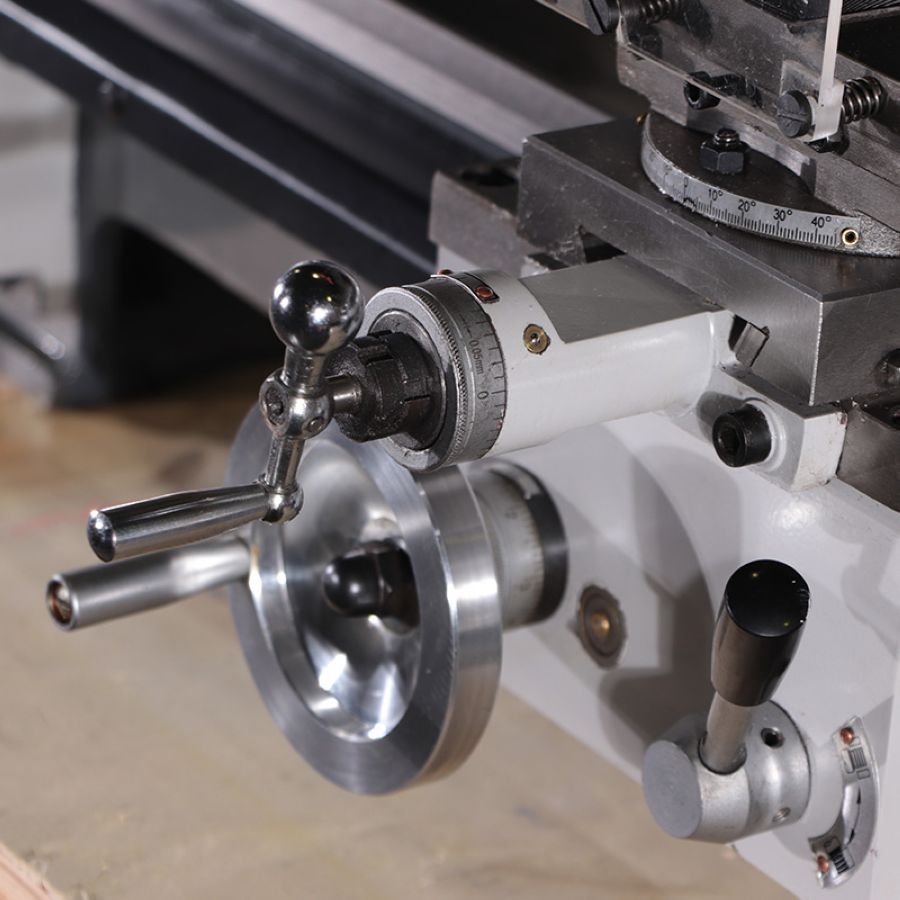

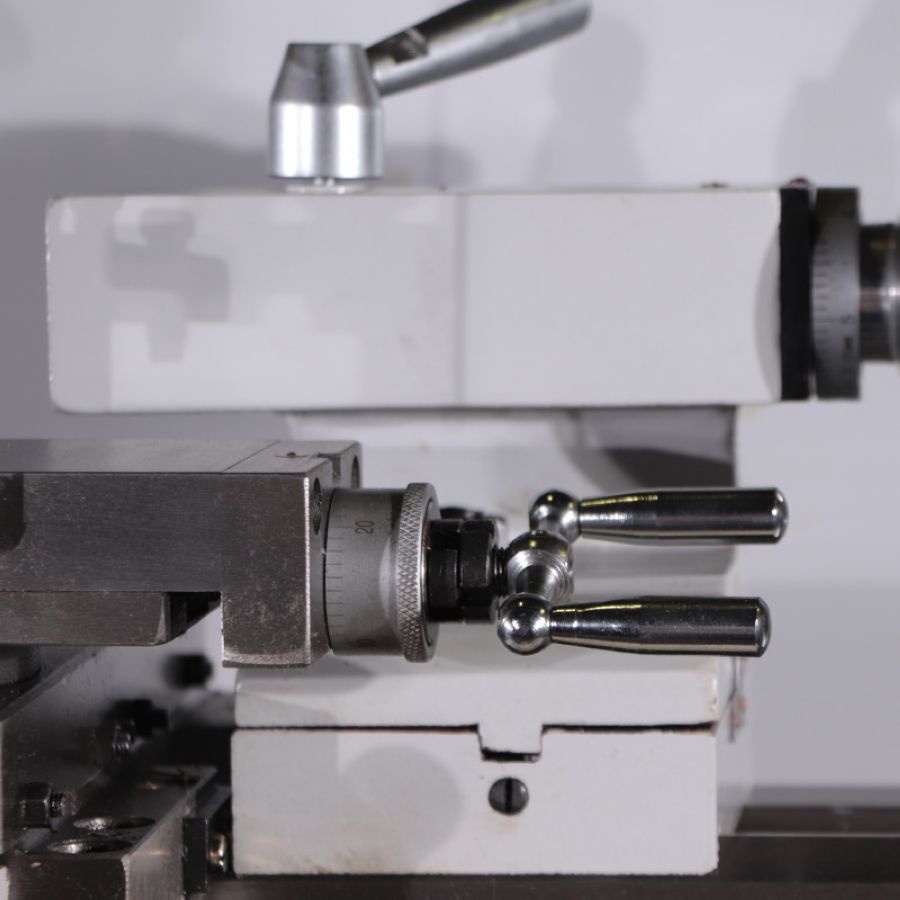

Универсальный токарный станок PROMA SPA-500P/230

Универсальный токарный станок spa-500P/230 - предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Данный станок широко используется в условиях мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

1. Поддон (поставляется с подставкой)

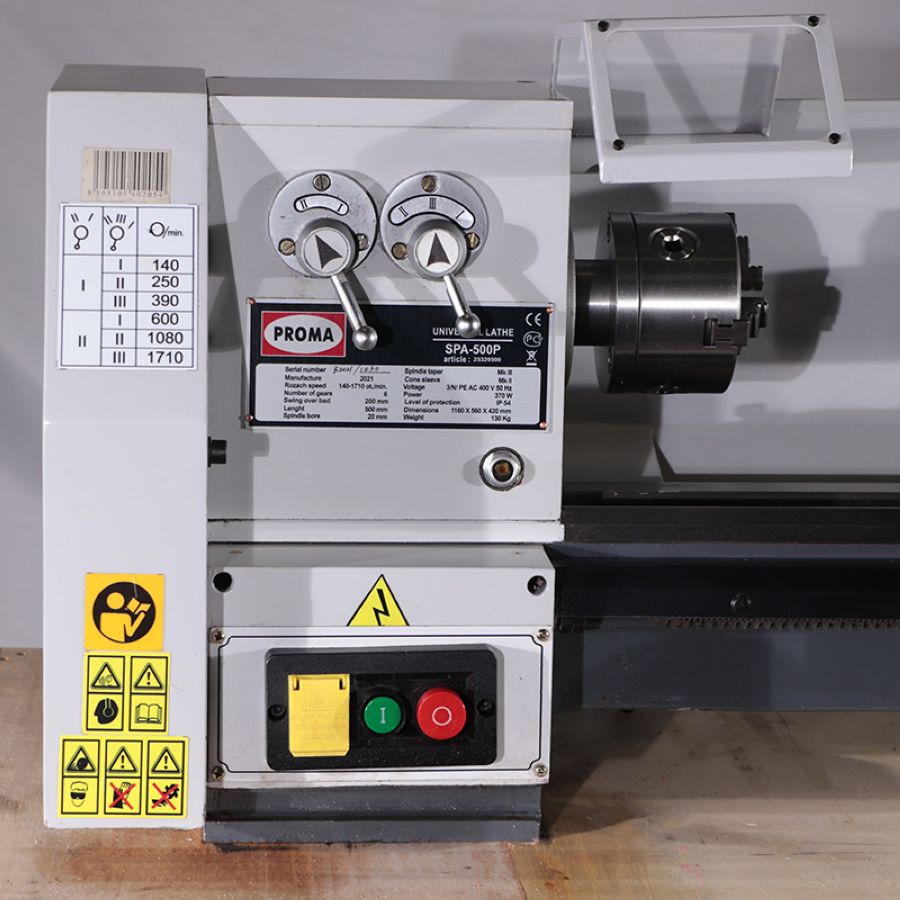

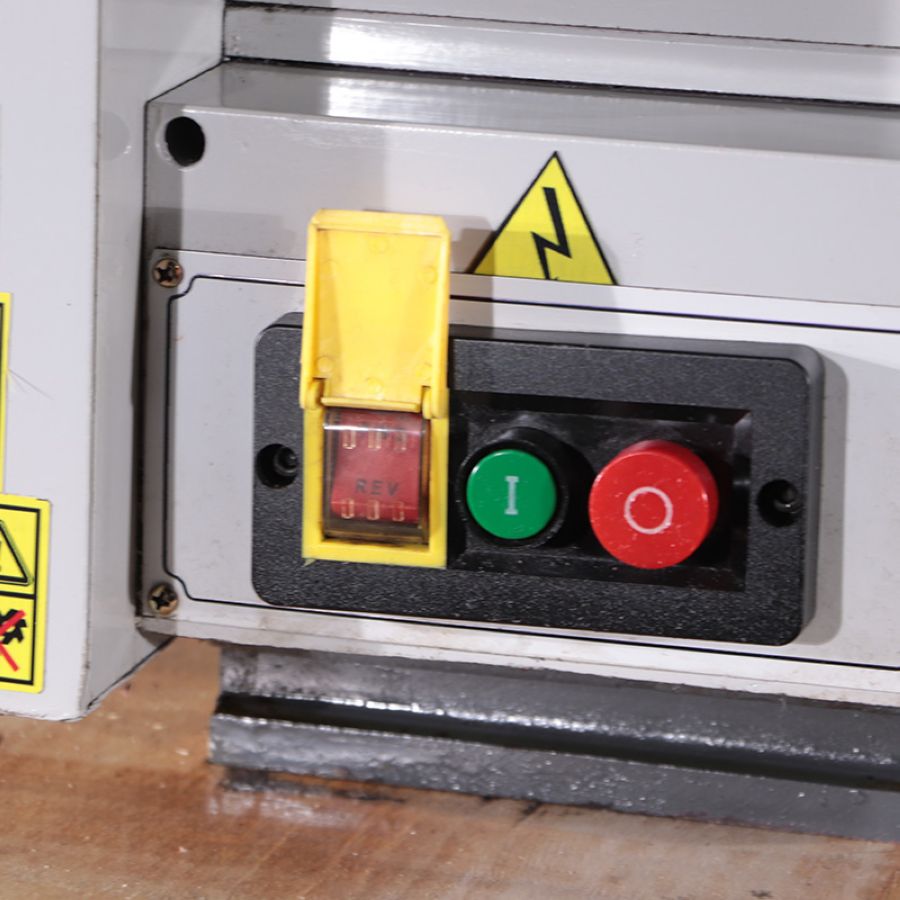

2. Электрический блок управления
3. Шпиндельная бабка

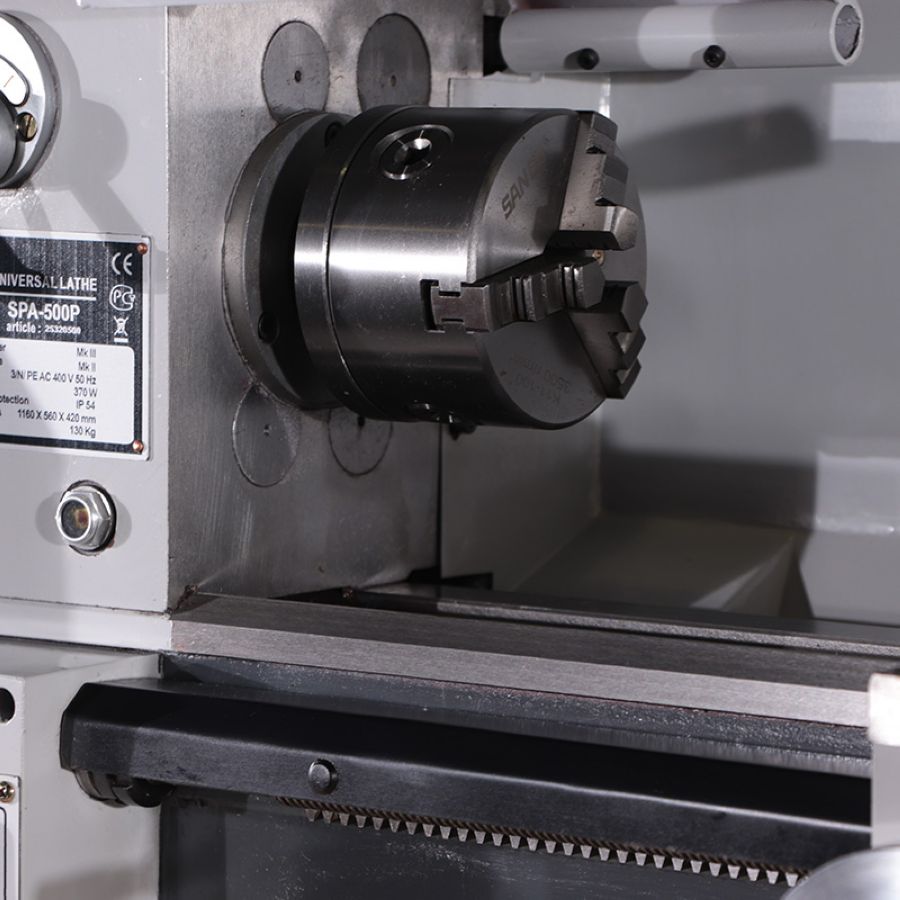

4. Зажимной патрон
5. Фартук
6. Каретка суппорта

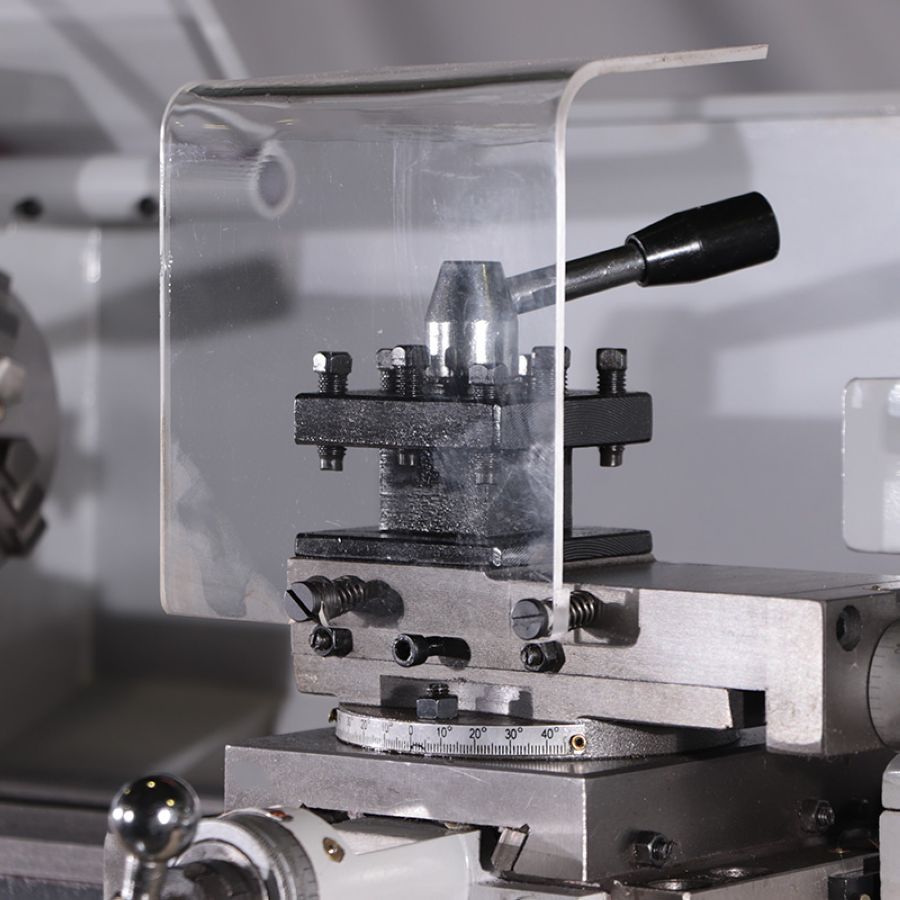

7. Резцедержатель
8. Верхние салазки
9. Поперечные салазки
10. Направляющие станины

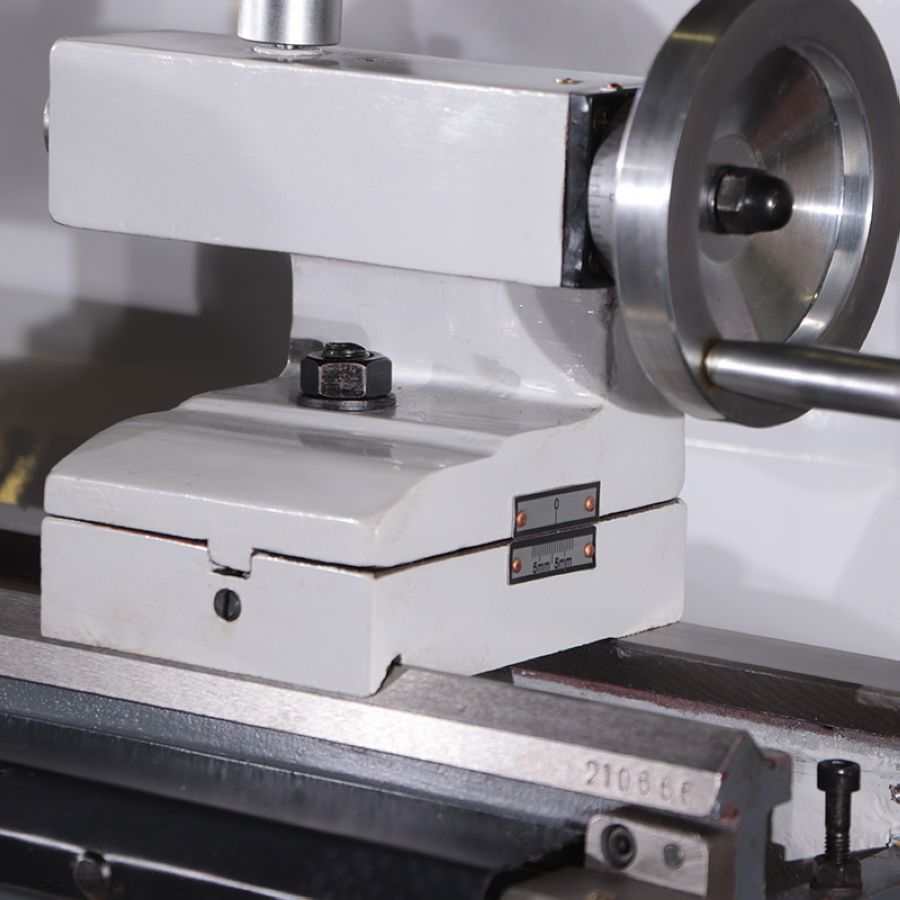

11. Задняя бабка
12. Станина
13. Подставка (поставляется отдельно)

Дополнительно:

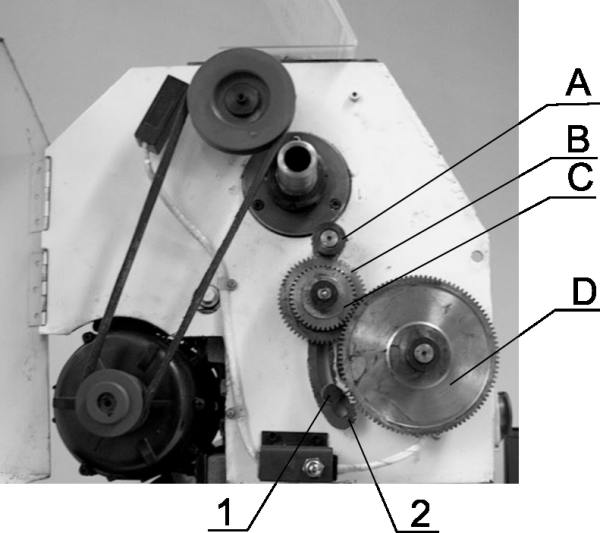

Установка величины подачи или шага резьбы осуществляется при помощи гитары сменных шестерен в соответствии со значениями, указанными в таблице. Таблица расположена на внутренней стороне бокового защитного кожуха шпиндельной бабки.

Для замены шестерен A, B, C, D открутите стопора на шайбах установленных перед шестернями (служащих для фиксации шестерен по оси валов). Снимите шайбы и шестерни. Установите необходимые шестерни и зафиксируйте их на валах при помощи шайб со стопорами. Для изменения межосевого расстояния между шестерен ослабьте зажимной болт 1, измените положение сектора 2 или переместите ось, предварительно провернув ее против часовой стрелки, на которой устанавливаются шестерни С и В . Закрутите ось и болт 1. При регулировке зазоров между шестернями следите, чтобы зазоры были наименьшими, но при этом шестерни вращались свободно.

Комплект поставки:

• Патрон 3-х кулачковый 100мм 1 шт.
• Кулачки обратные 1 шт.
• Центр невращающийся Мк2, Мк3 2 шт.
• Сменные шестерни гитары подач 5шт.
• Ключ шестигранный 6мм 1 шт.
• Ключ резцедержателя 1шт.
• Ключ патрона 1шт.
• Ключи рожковые 8х10, 12х14, 17х19 3шт.
• Инструкция по эксплуатации
