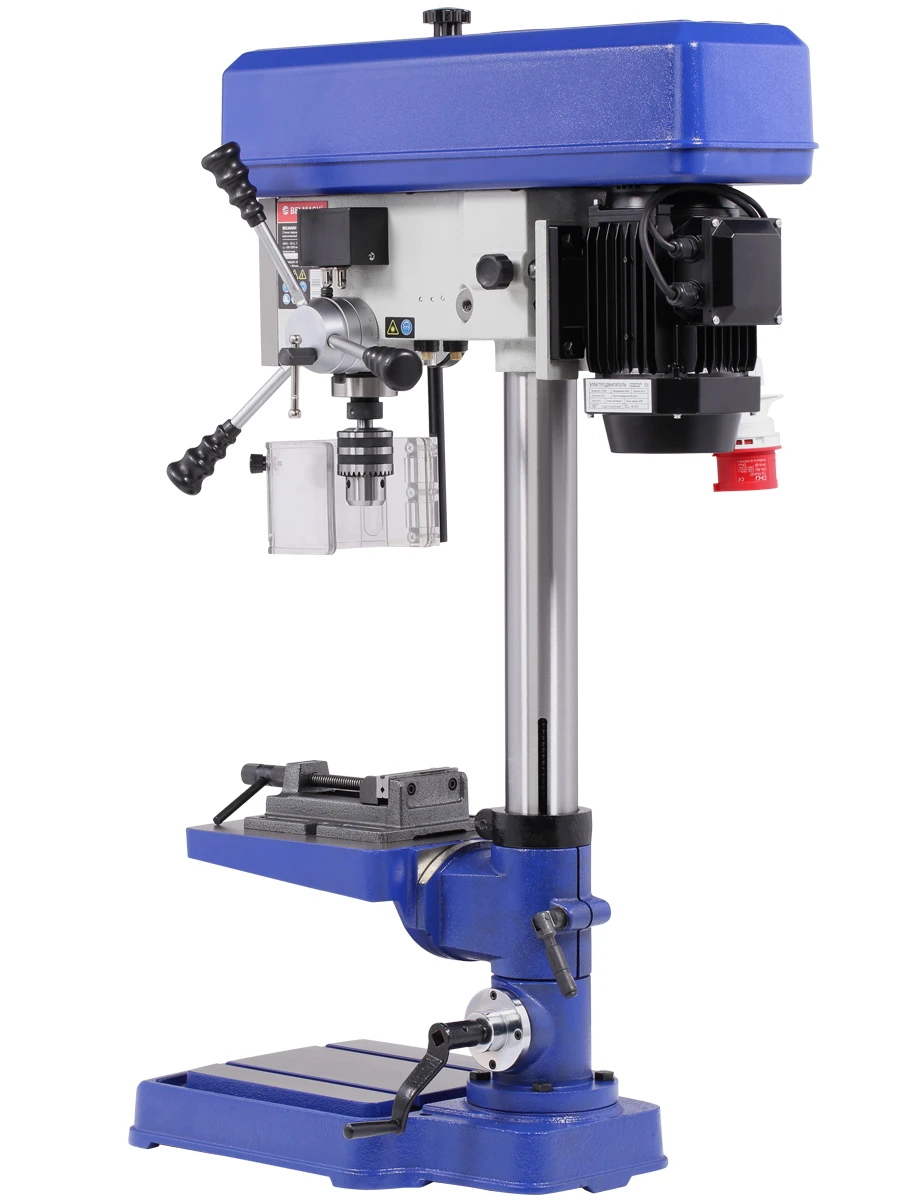

Станок сверлильный BELMASH MDTP410-16/400

Станок MDTP410-16/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, нарезания резьбы, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.

Особенности

• Две функции: сверление и нарезание резьбы

• Работа с мягкими, твердыми металлами и древесиной

• Основание, корпус головки и стол выполнены из чугуна

• Асинхронный двигатель 750В с режимом работы S1

• Регулировка рабочего стола по высоте и настройка угла наклона от -45 до +45 градусов

• Пазы для установки тисков (на рабочем столе и основании)

• Регулировка положения сверлильной головки по высоте

• Лазерный указатель и подсветка

• Кнопка аварийного отключения

Конструкция

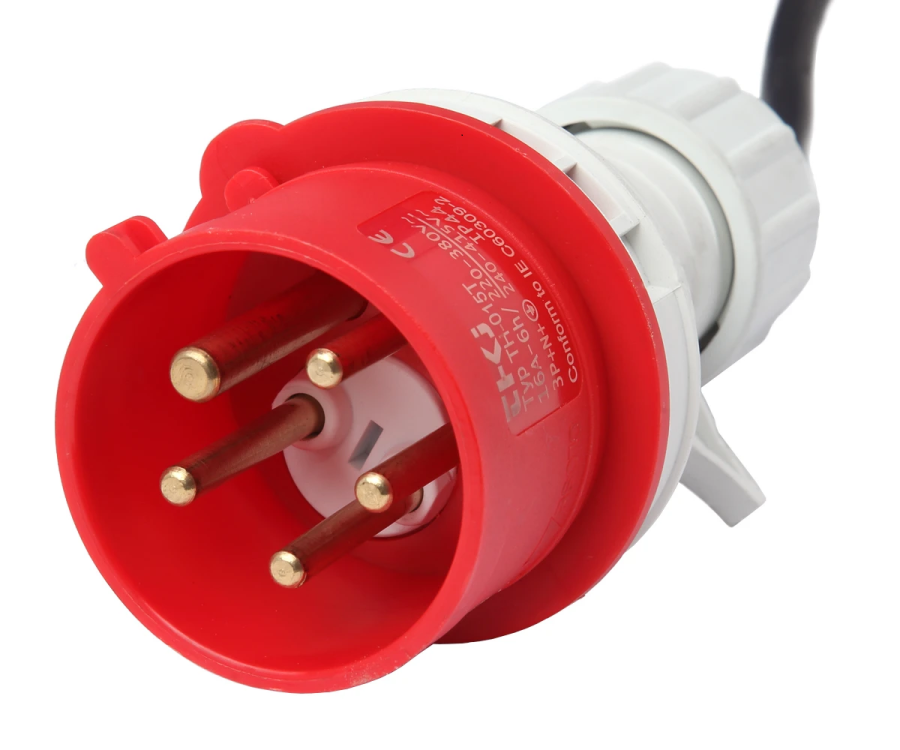

• Питание станка осуществляется от трехфазной сети переменного тока напряжением 400 В (тип вилки - TH-015T). Электродвигатель асинхронный, мощность 750 Вт, режим работы S1. Модель имеет настольную установку. Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна.

• Станок способен сверлить отверстия с максимальным диаметром до 18 мм (в твердых металлах) и до 50 мм (в древесине). Максимальный диаметр нарезания резьбы - М12. Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 16 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью поликлиновой передачи. Скоростей у данной модели пять, от 200 до 2350 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

• Рабочий стол имеет размер 275х245 мм, возможность наклона от - 45 до +45 градусов, регулировку по высоте и два паза под установку тисков (входят в комплект поставки) или других зажимов. Стол способен выдерживать нагрузку до 30 кг. Основание станка - это не только надежная опора, но и рабочая поверхность 345х520 мм, а Т-образные пазы позволят надежно закрепить заготовку.

• Максимальное расстояние между шпинделем и основанием составляет 530 мм, расстояние от колонны до оси шпинделя составляет 205 мм. Колонна стальная, толстостенная, имеет диаметр 70 мм и толщину стенки - 5,5 мм. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 100 мм.

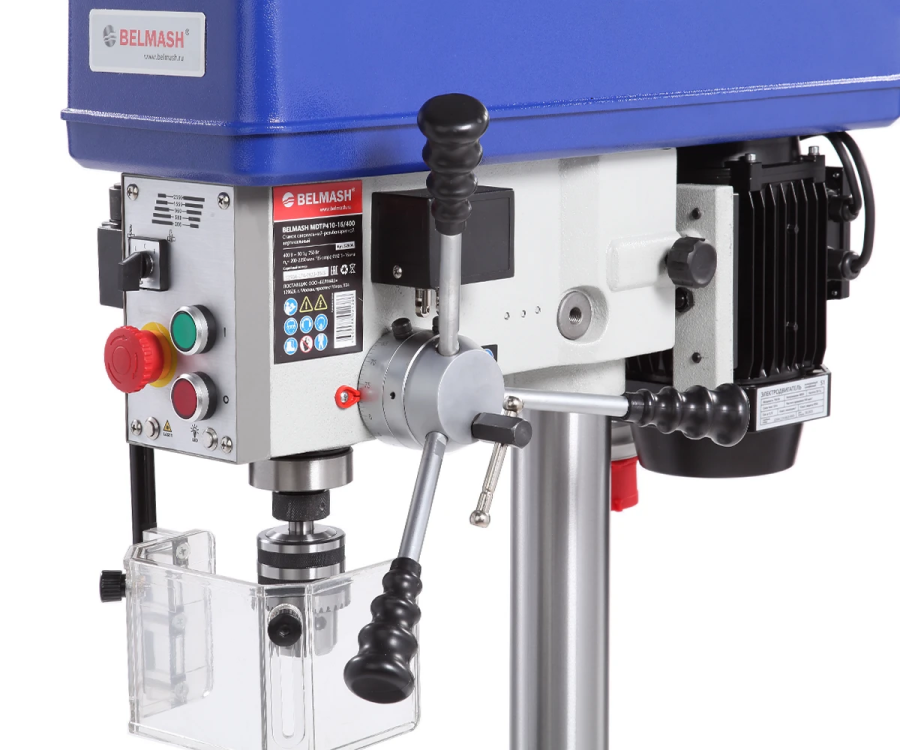

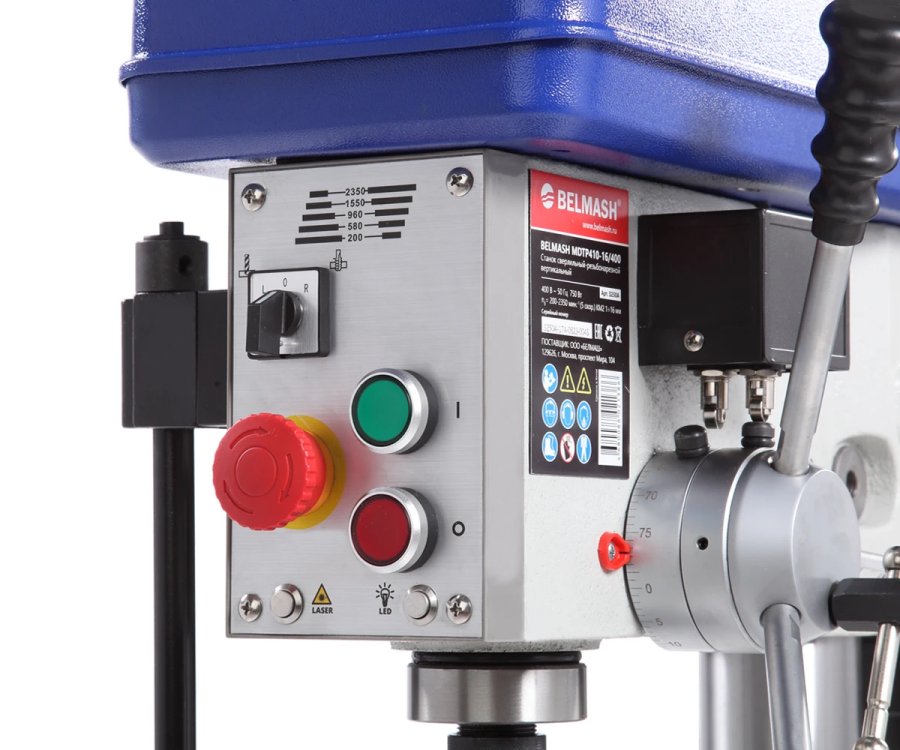

• Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, кнопка аварийной остановки. Для точного позиционирования в конструкции этой модели предусмотрены лазерный указатель и подсветка.

• Для обеспечения безопасной работы, на станке установлен регулируемый защитный экран из поликарбоната с концевым выключателем.

Преимущества BELMASH MDTP410-16/400

Нарезание резьбы

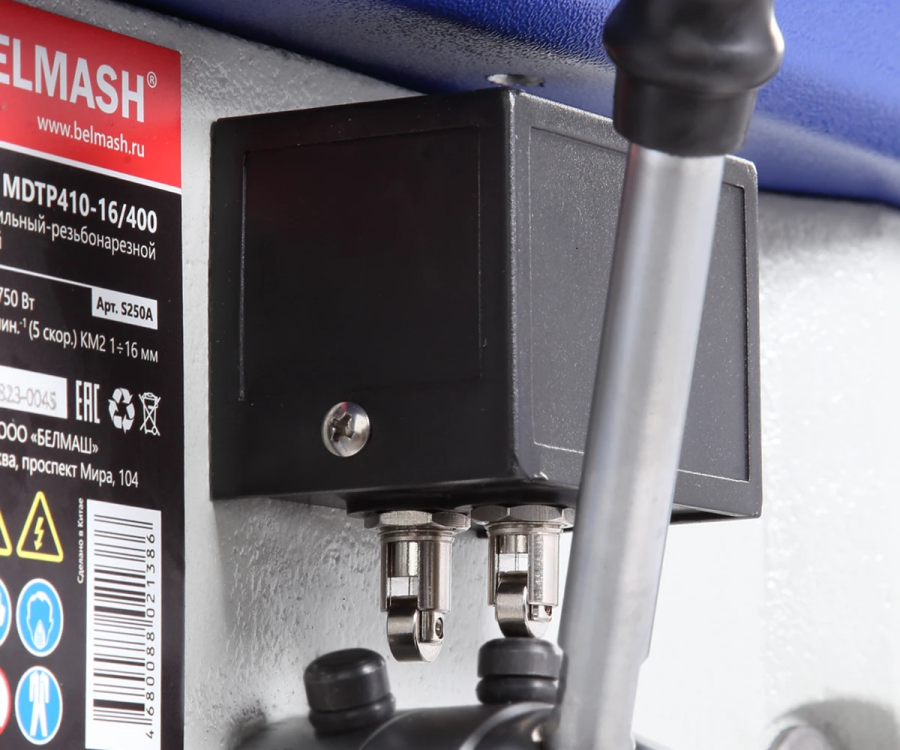

Станок работает в двух режимах: сверления и резьбонарезания. Максимальный диаметр нарезания резьбы - М12. Упрощает работу функция сверления отверстий на заданную глубину

Работа с различными материалами

Для работы с мягкими, твердыми металлами и древесиной станок имеет пять скоростей (200, 580, 960, 1550 и 2350 об./мин)

Материал исполнения

Конструкция станка массивная и жёсткая. Основание, корпус головки и стол выполнены из чугуна

Мощный двигатель

Станок оснащен асинхронным двигателем 750 В с режимом работы S1

Регулировка стола

Рабочий стол имеет удобную настройку положения по высоте (ходовой винт), наклон регулируется от -45 до + 45 градусов.

Регулировка положения сверлильной головки

Положение сверлильной головки регулируется по высоте, благодаря этому производится настройка расстояния шпиндель-основание. Головка опускается/поднимается по стальной толстостенной колонне, диаметр которой 70 мм, толщина стенки - 6 мм

Установка тисков

На поверхности рабочего стола и основания имеется по два паза для установки тисков которые надежно зафиксируют заготовку (тиски входят в комплект поставки)

Удобство работы

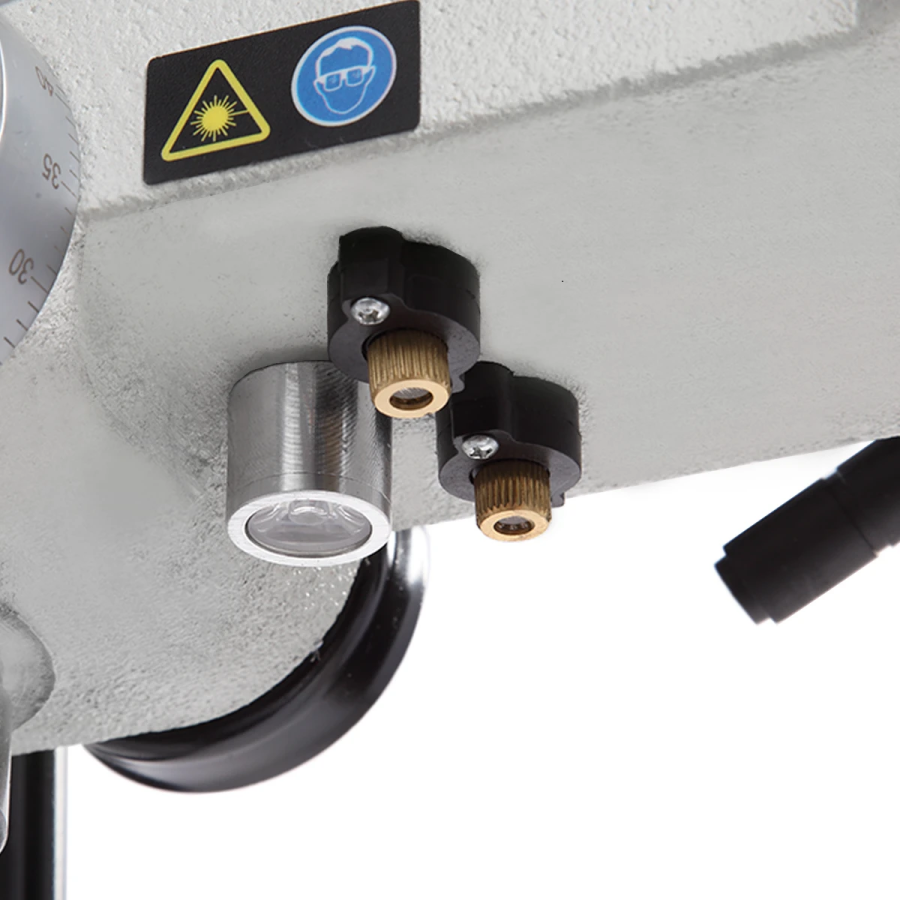

Лазерный указатель и подсветка служат для точного позиционирования заготовки

Кнопка аварийного отключения

В случае возникновении аварийной ситуации, станок может быть остановлен нажатием аварийной кнопки. При следующем включении нужно освободить аварийный выключатель, повернув его по часовой стрелке, иначе станок не запустится.

Комплектация:

• Станок сверлильный BELMASH MDTP410-16/400

• Тиски

• Инструкция

• Упаковка
