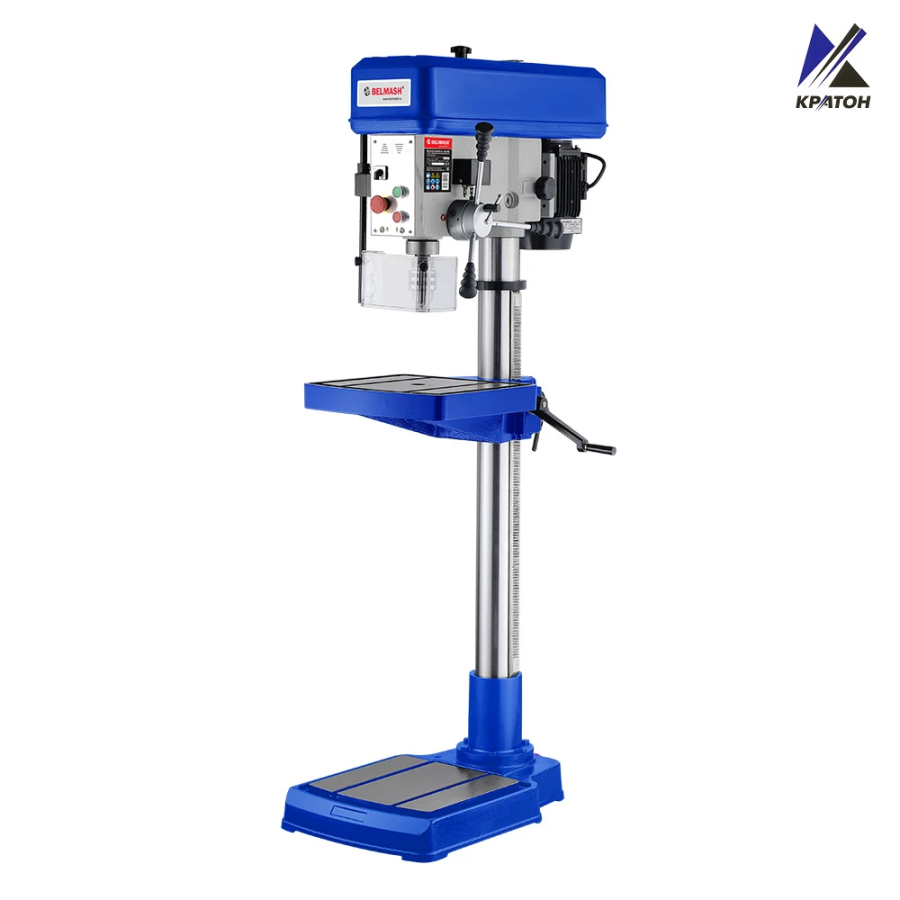

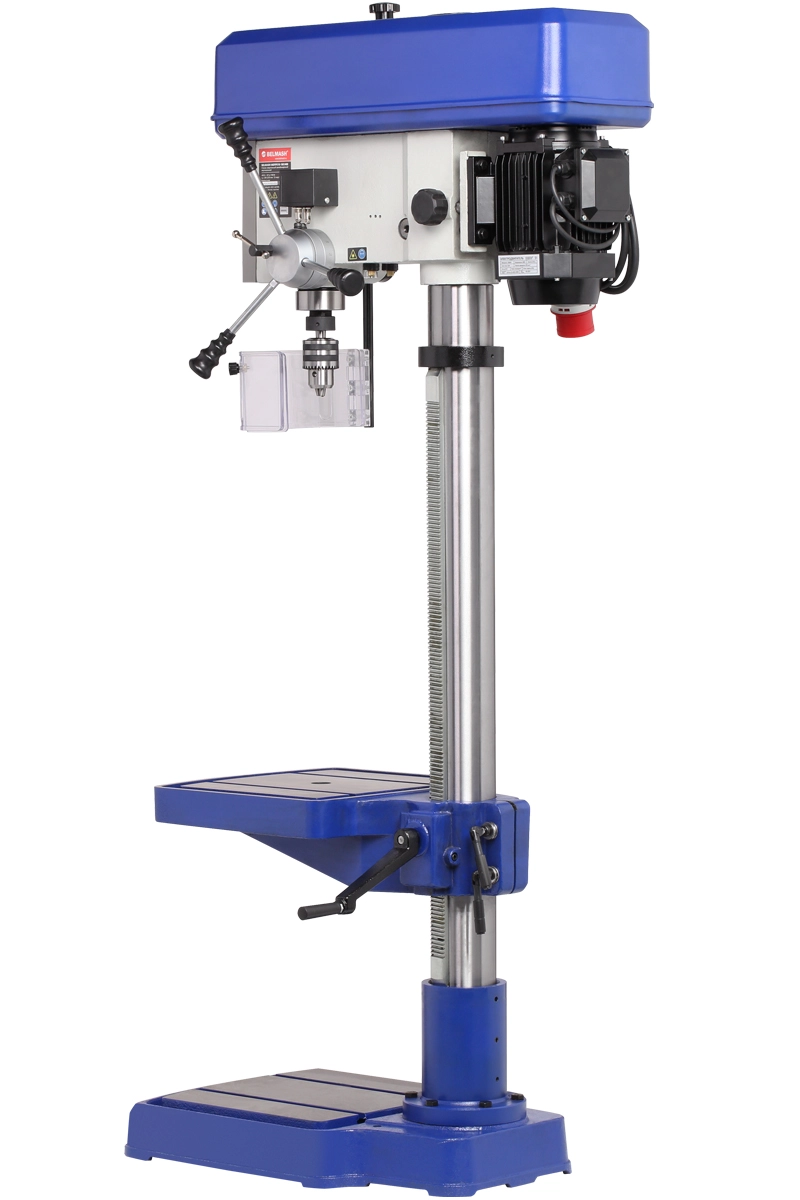

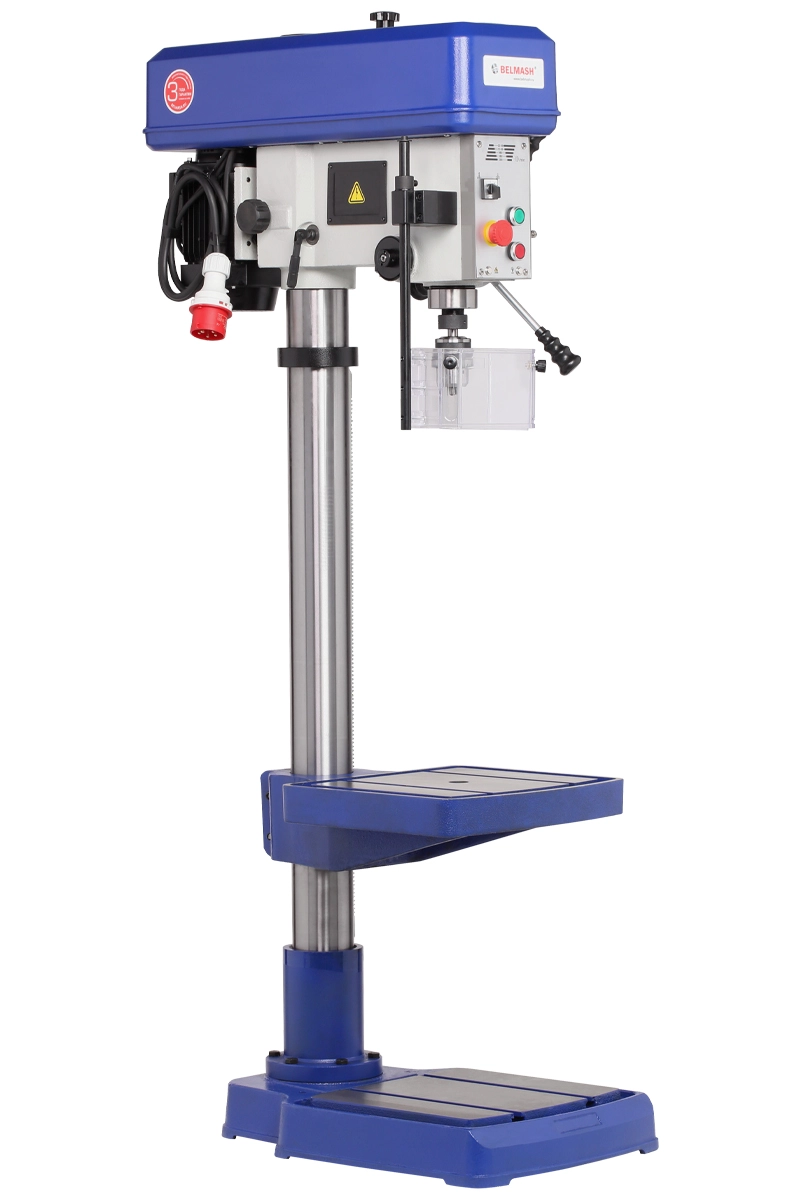

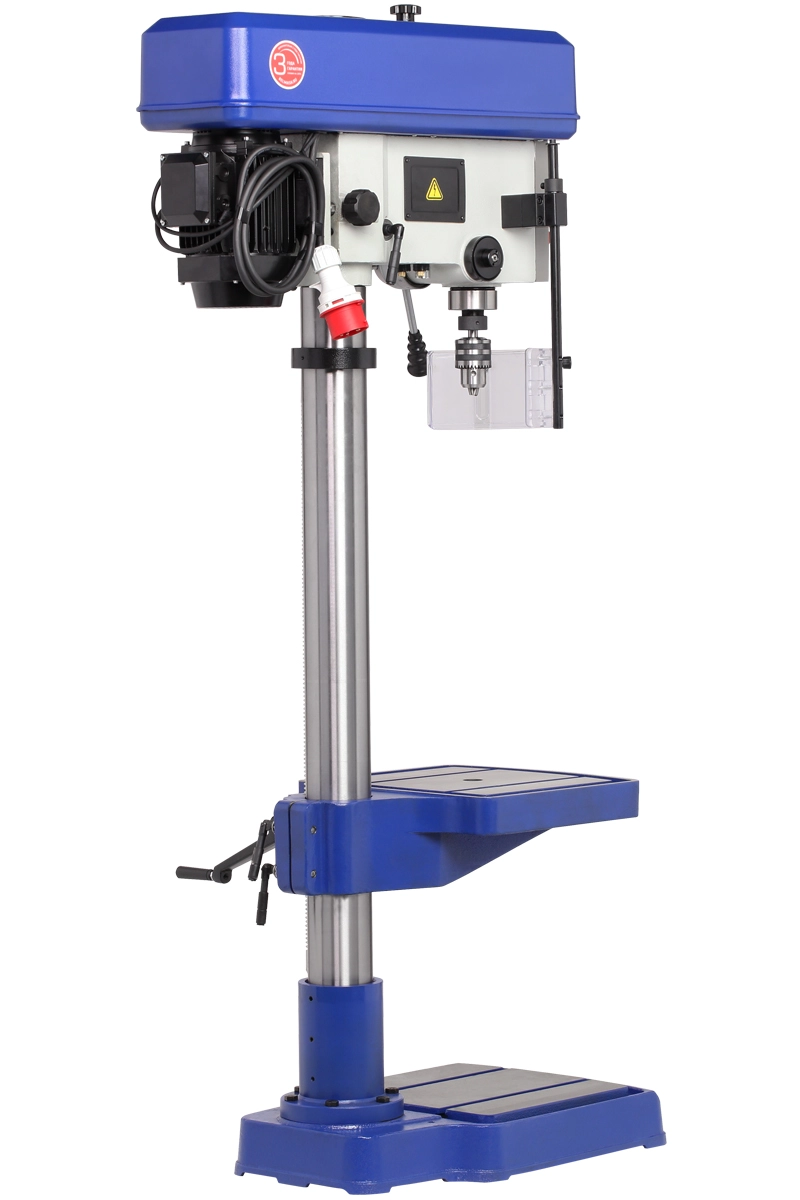

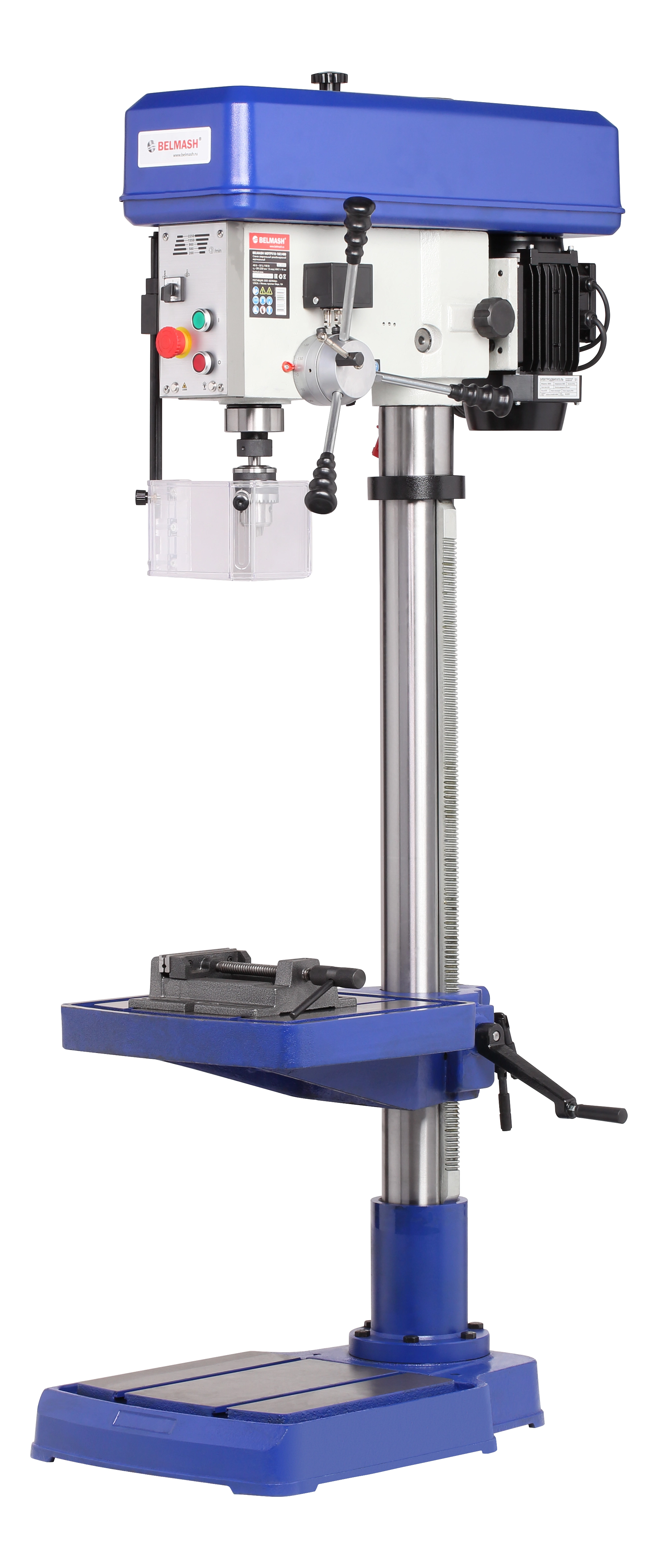

Станок сверлильный BELMASH MDTP510-16F/400

Станок MDTP510-16F/400 предназначен для обработки различных материалов (мягкие и твердые металлы, древесина) вращающимся режущим или шлифующим инструментом, с целью получения сквозных и глухих отверстий, нарезания резьбы, для чистовой обработки, расточки отверстий, образованных в заготовке каким-либо другим способом.

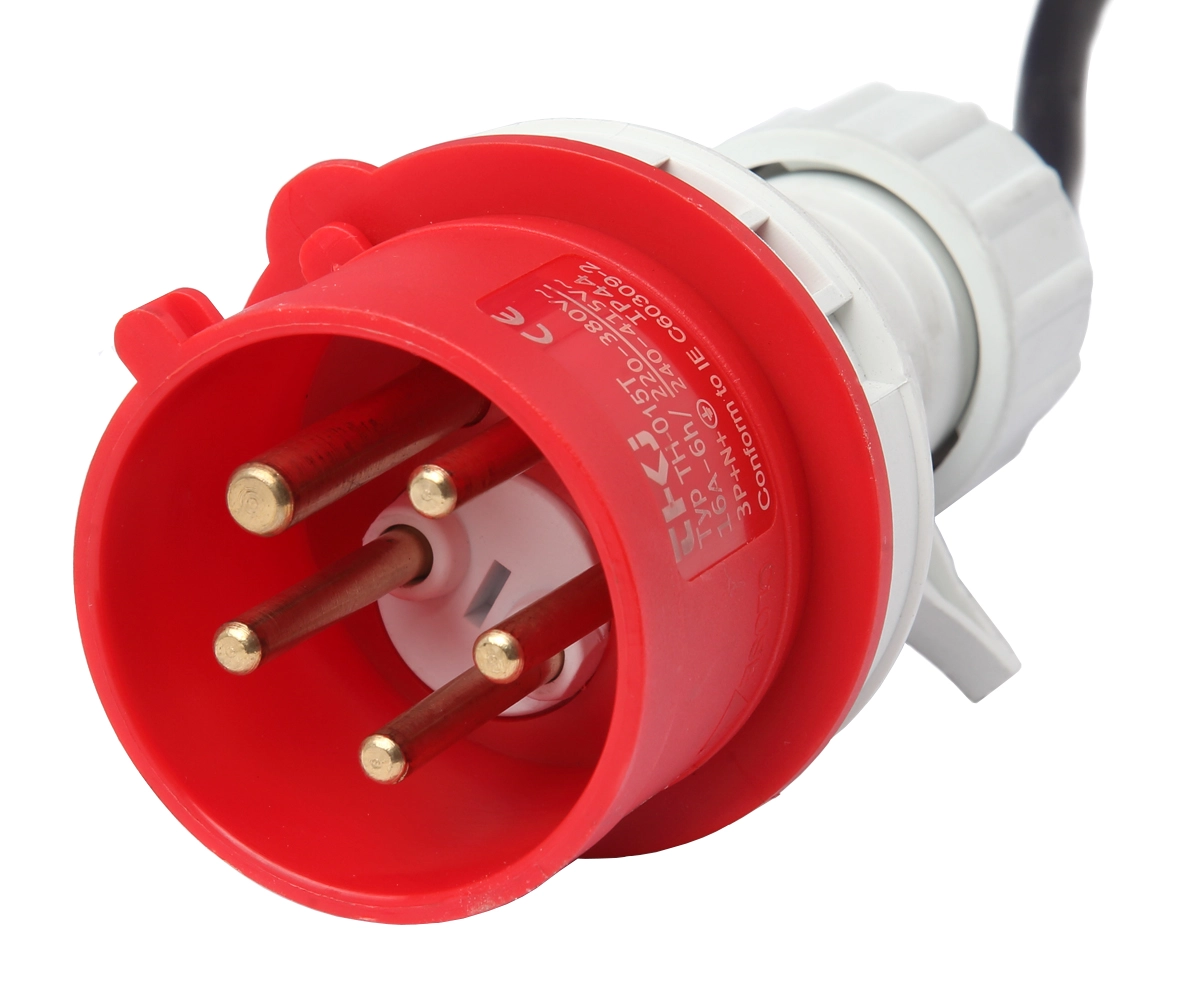

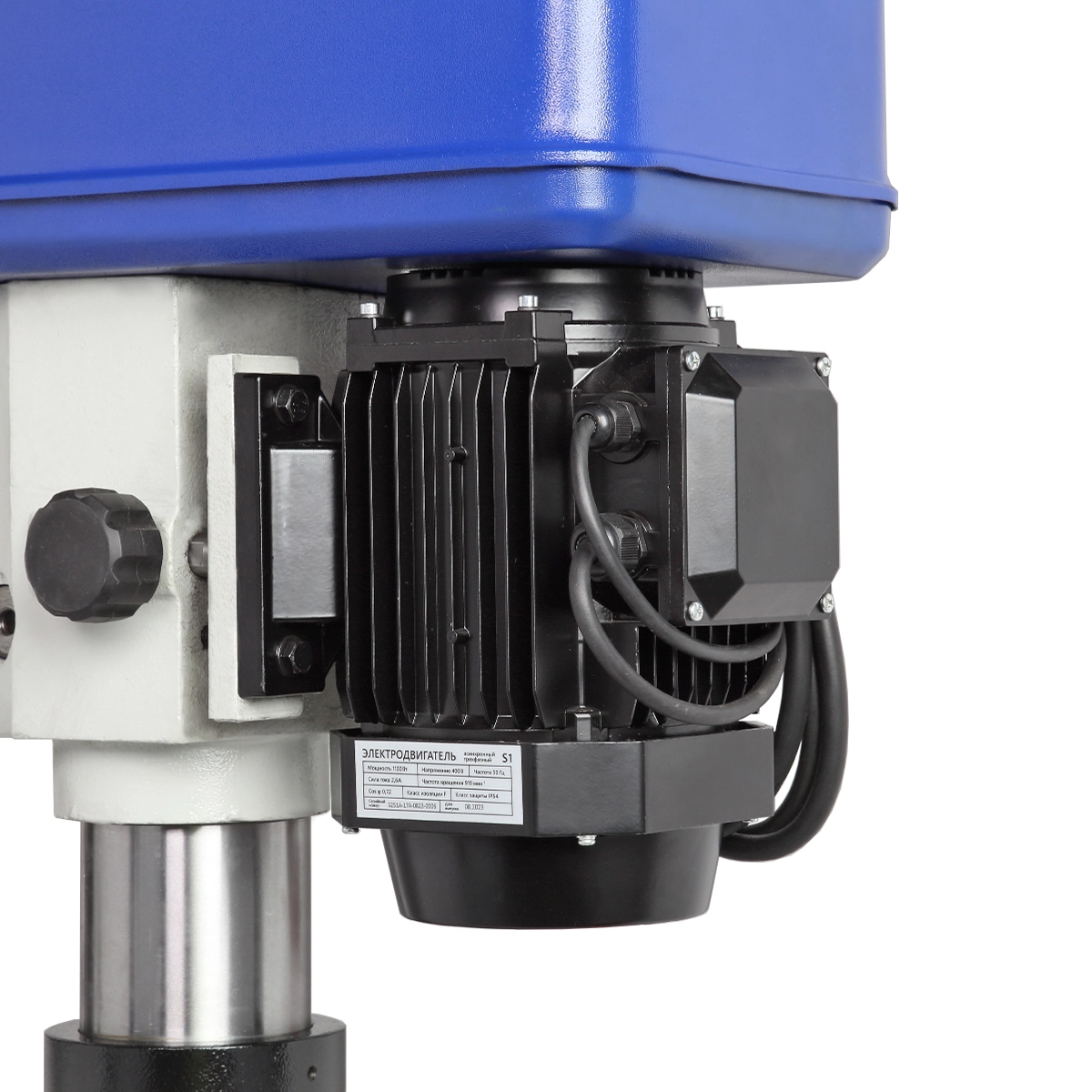

• Питание станка осуществляется от трехфазной сети переменного тока напряжением 400 В. Электродвигатель асинхронный, мощность 1100 Вт, режим работы S1. Модель имеет напольную установку. Основание, рабочий стол и корпус сверлильной головки изготовлены из чугуна.

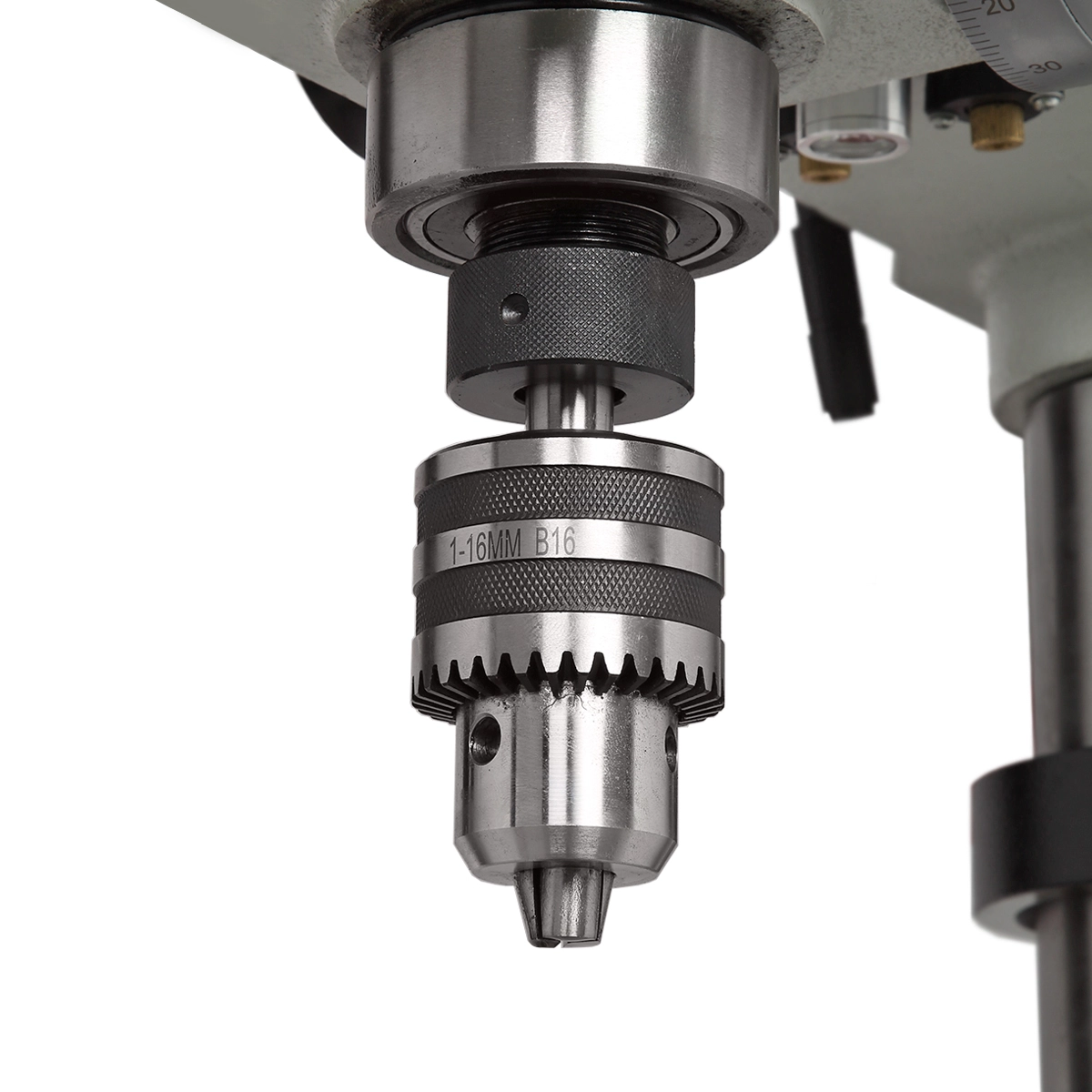

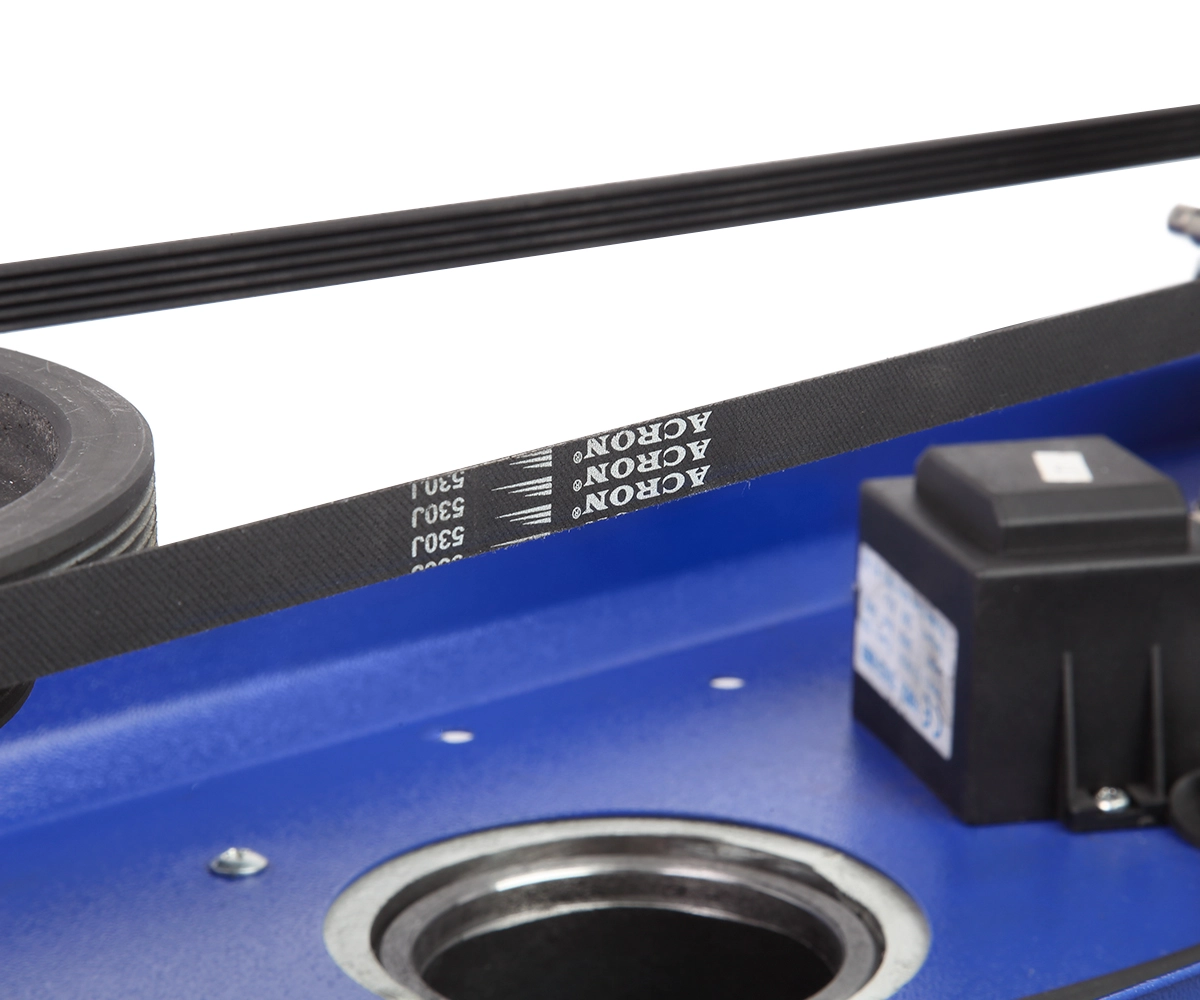

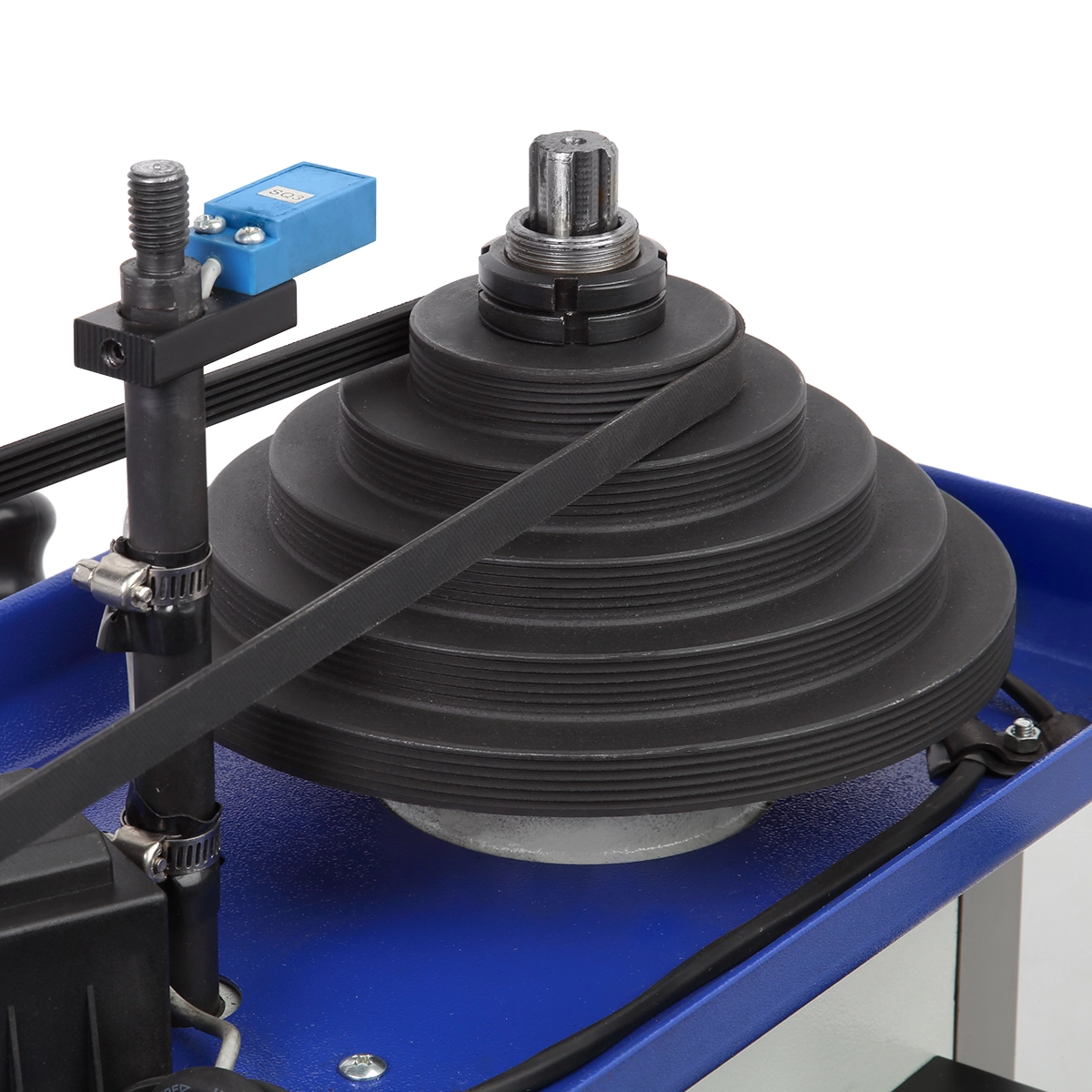

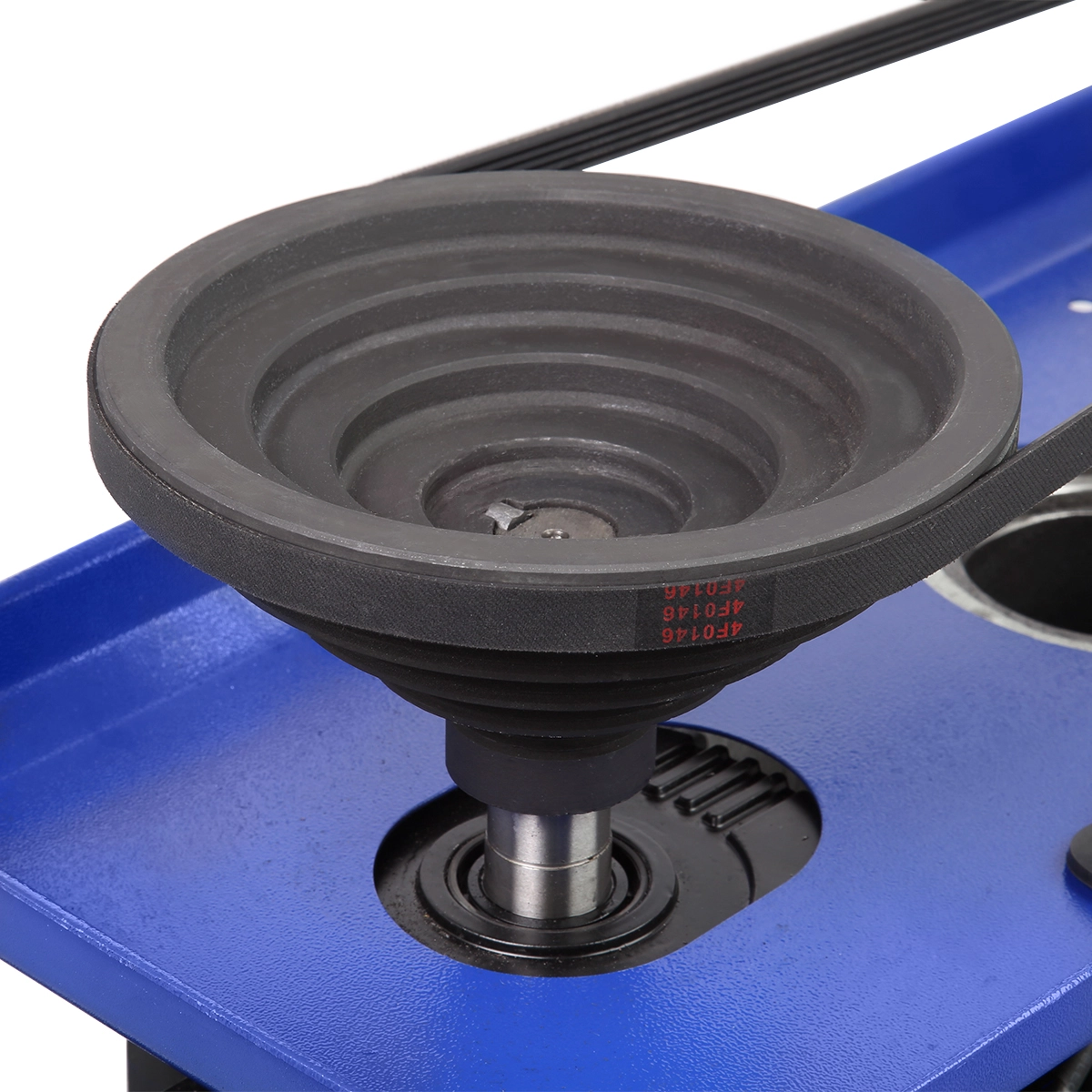

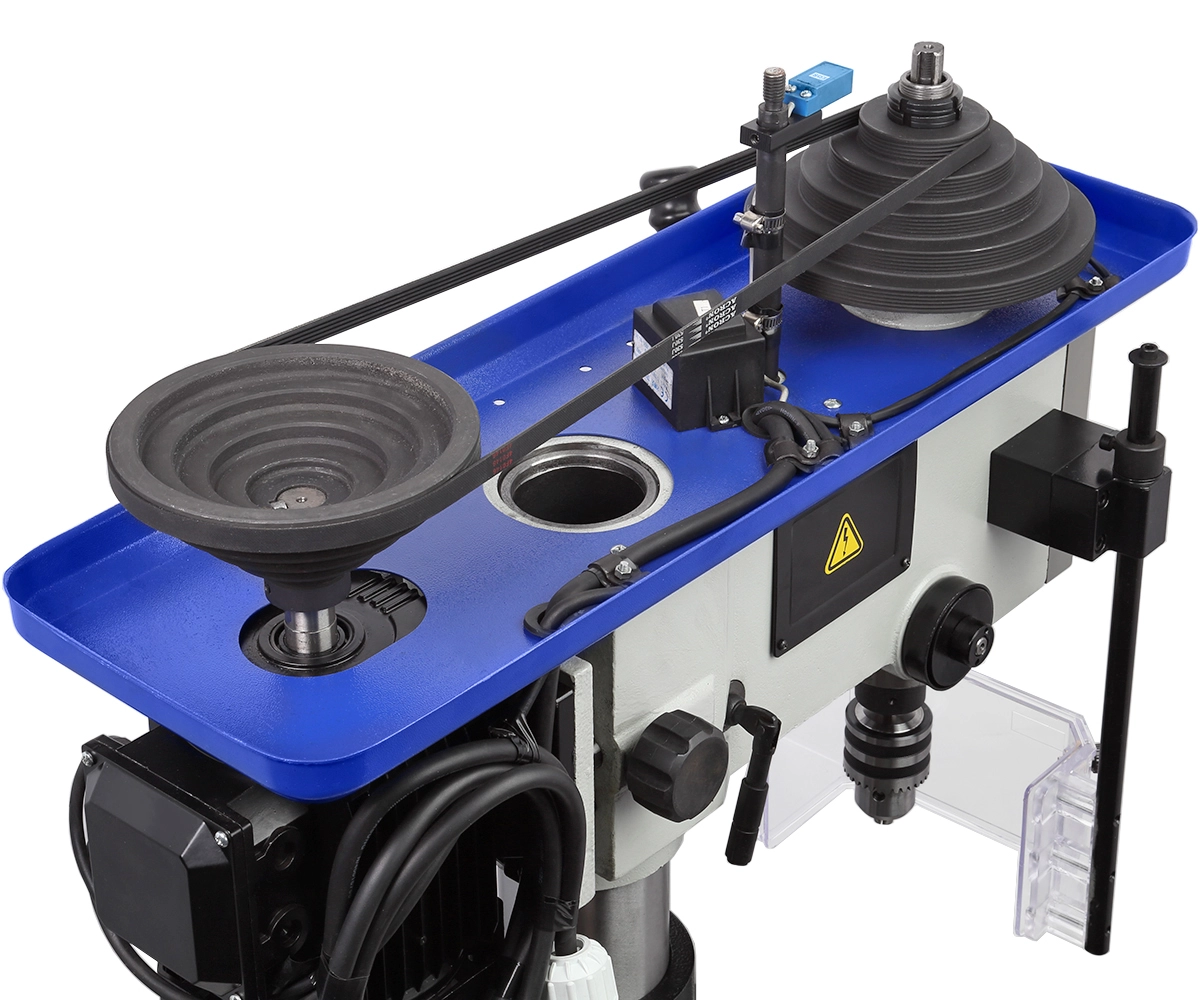

• Станок способен сверлить отверстия с максимальным диаметром до 32 мм (в мягких металлах), до 28 мм (в твердых металлах) и до 70 мм (в древесине). Максимальный диаметр нарезания резьбы - М16. Патрон ключевой трехкулачковый, с возможностью установки инструмента с хвостовиком до 16 мм. Вращающий момент с вала двигателя на шпиндель передается с помощью поликлиновой передачи. Скоростей у данной модели пять, от 200 до 2250 об./мин. Изменить частоту вращения можно переброской ремня на нужную ступень шкивов.

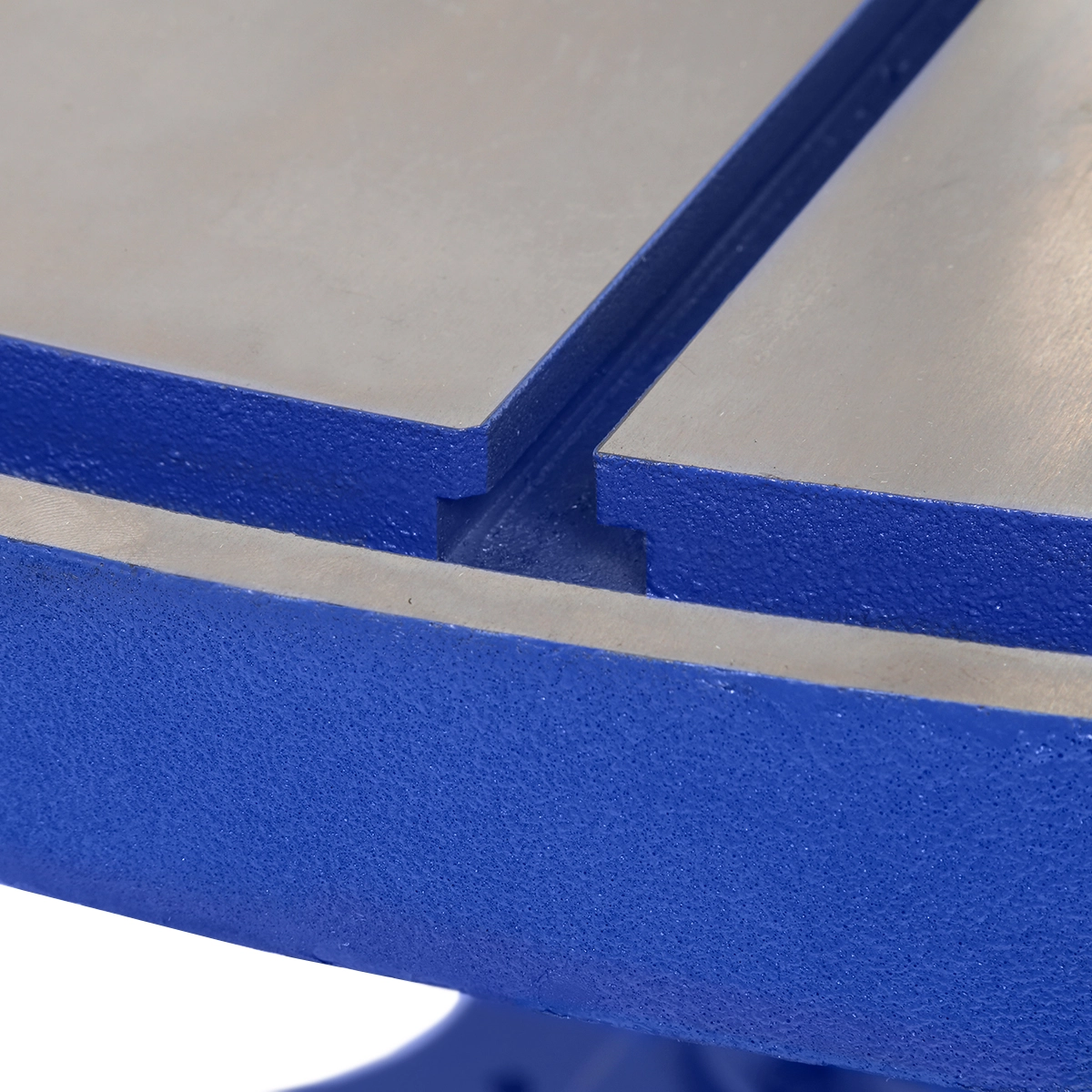

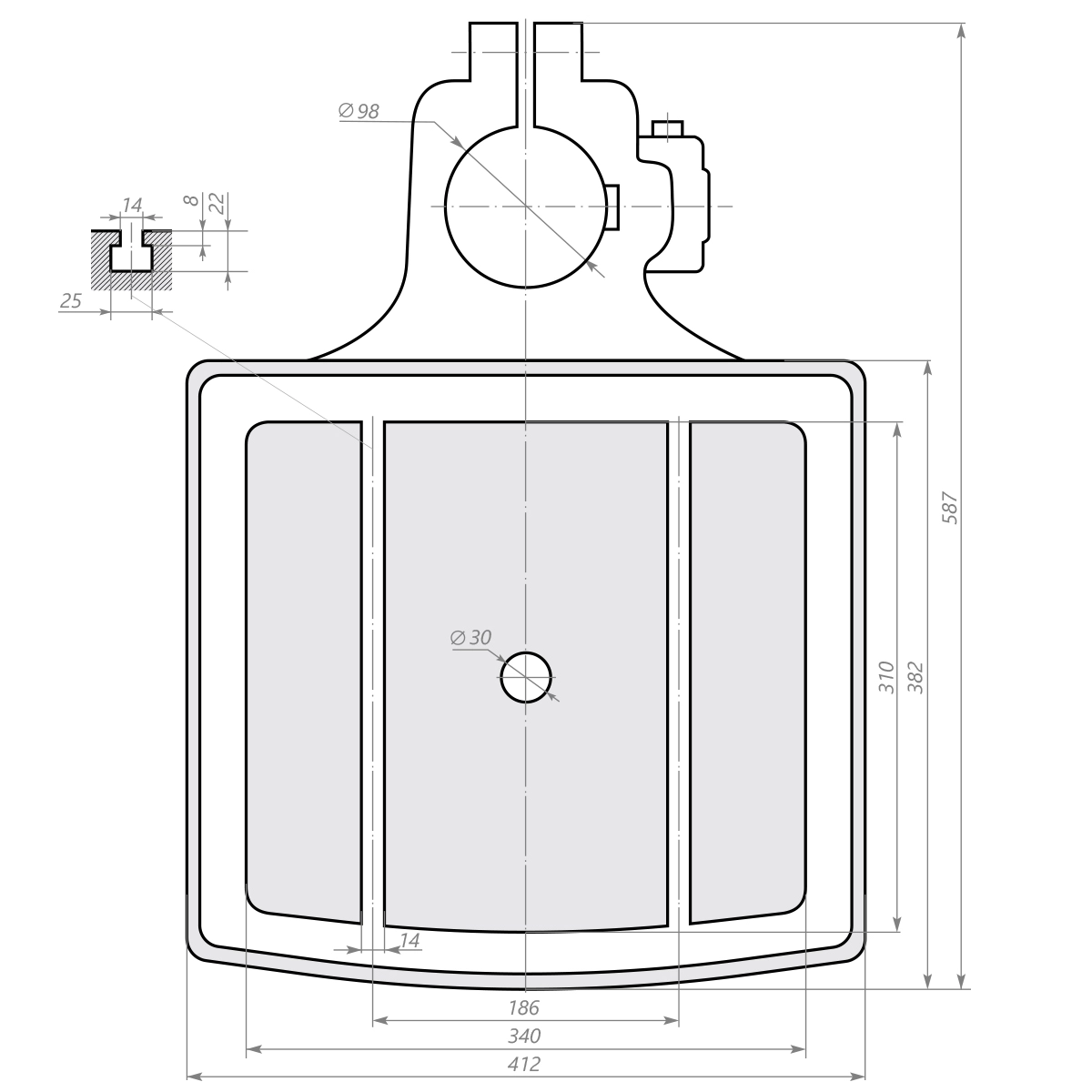

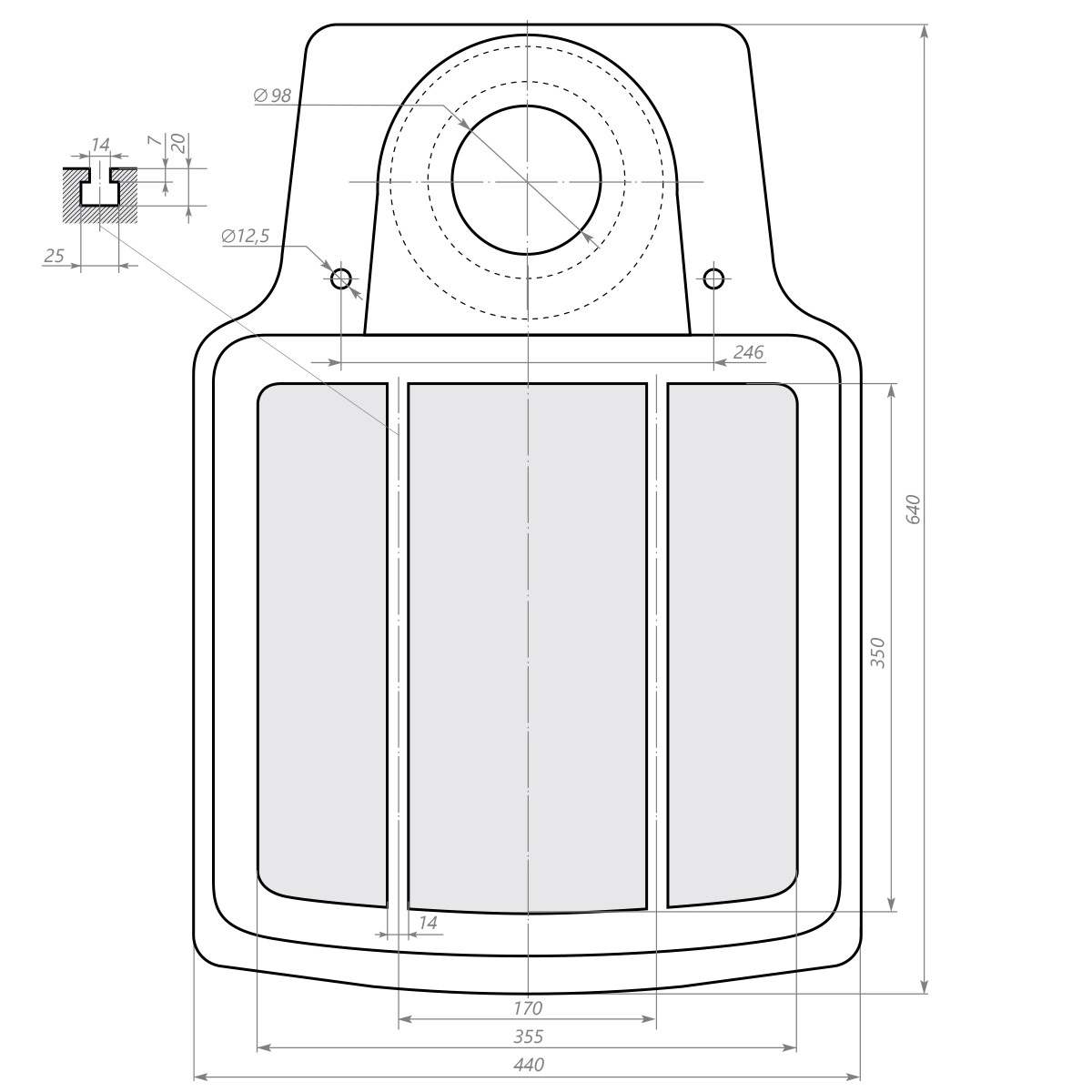

• Рабочий стол имеет размер 410х380 мм, на столе имеются два паза под установку тисков (входят в комплект поставки) или других зажимов. Стол способен выдерживать нагрузку до 50 кг. Основание станка - это не только надежная опора, но и рабочая поверхность 440х650 мм, а пазы позволят надежно закрепить заготовку.

• Максимальное расстояние между шпинделем и основанием составляет 1200 мм, расстояние от колонны до оси шпинделя составляет 255 мм. Колонна стальная, толстостенная, имеет диаметр 98 мм и толщину стенки - 14 мм. Сверление заготовок осуществляется с помощью опускания пиноли, ее ход составляет 135 мм.

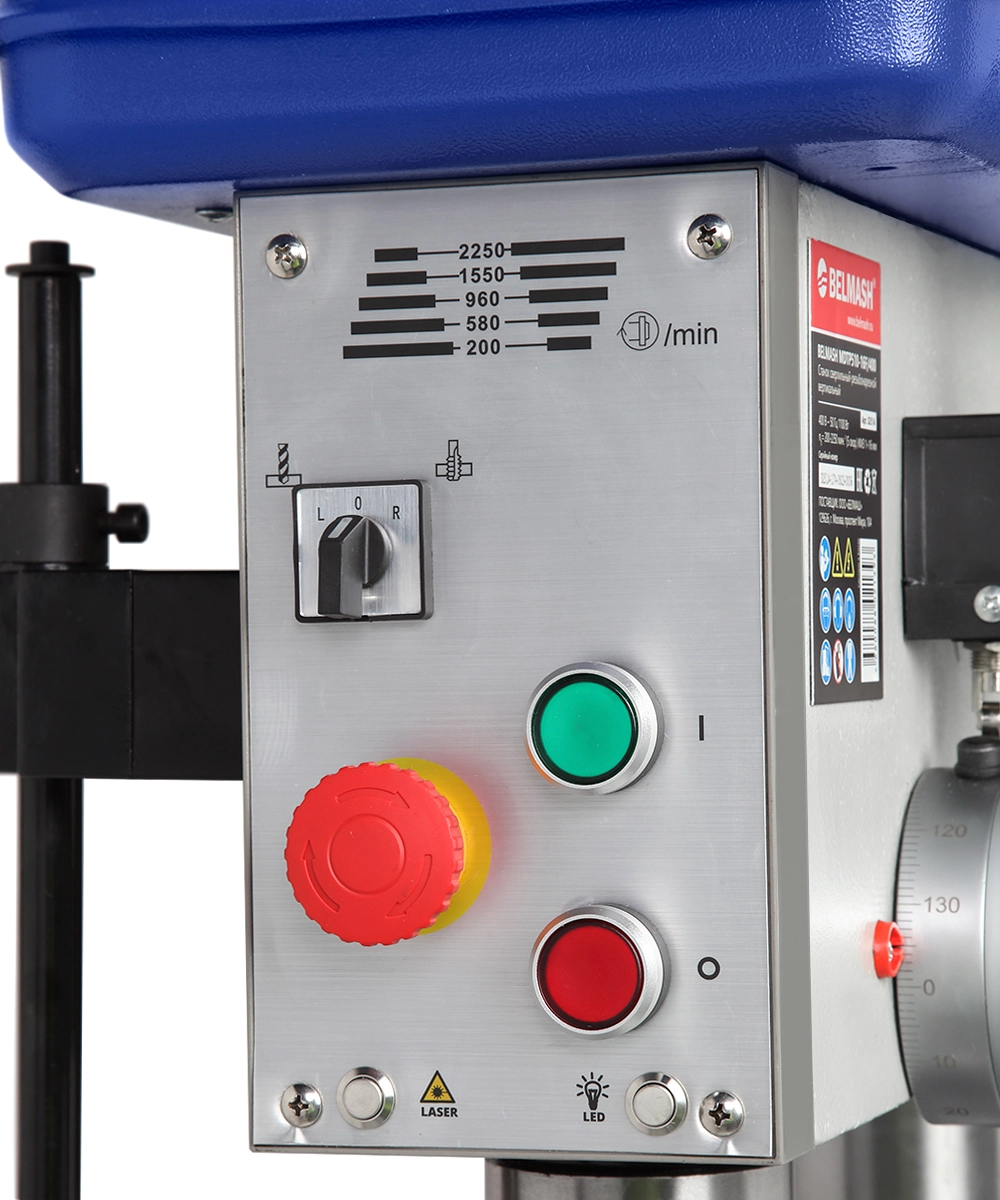

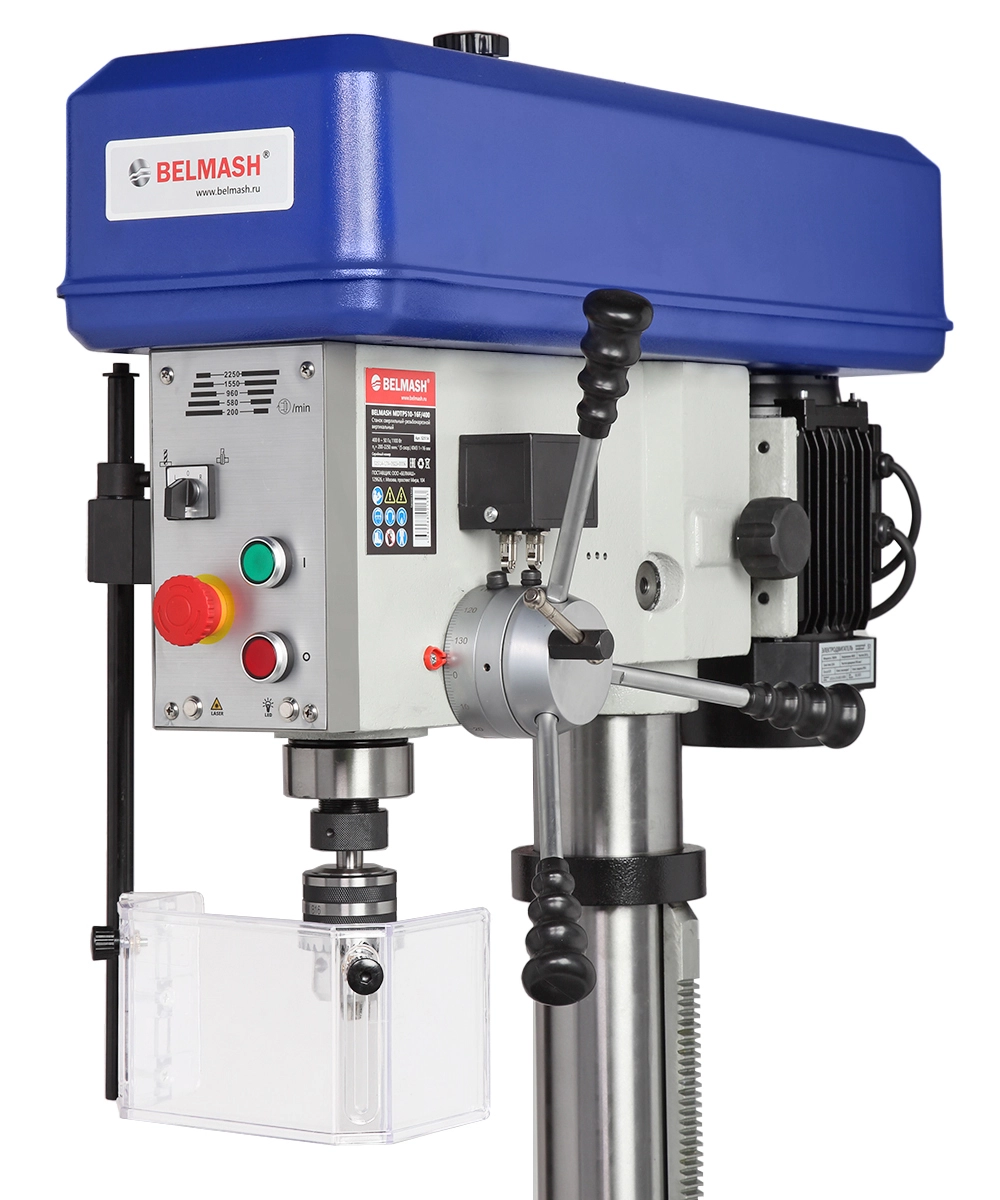

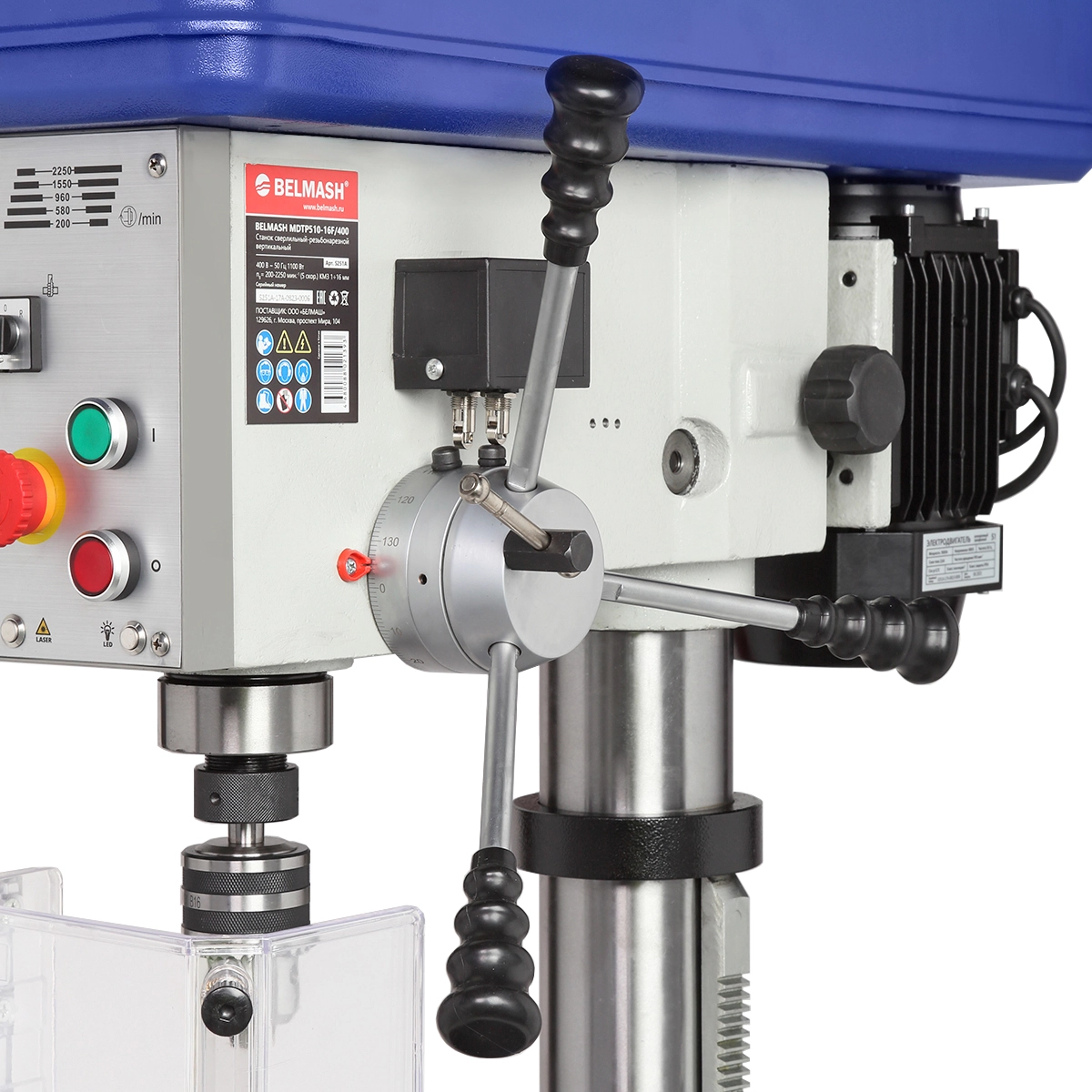

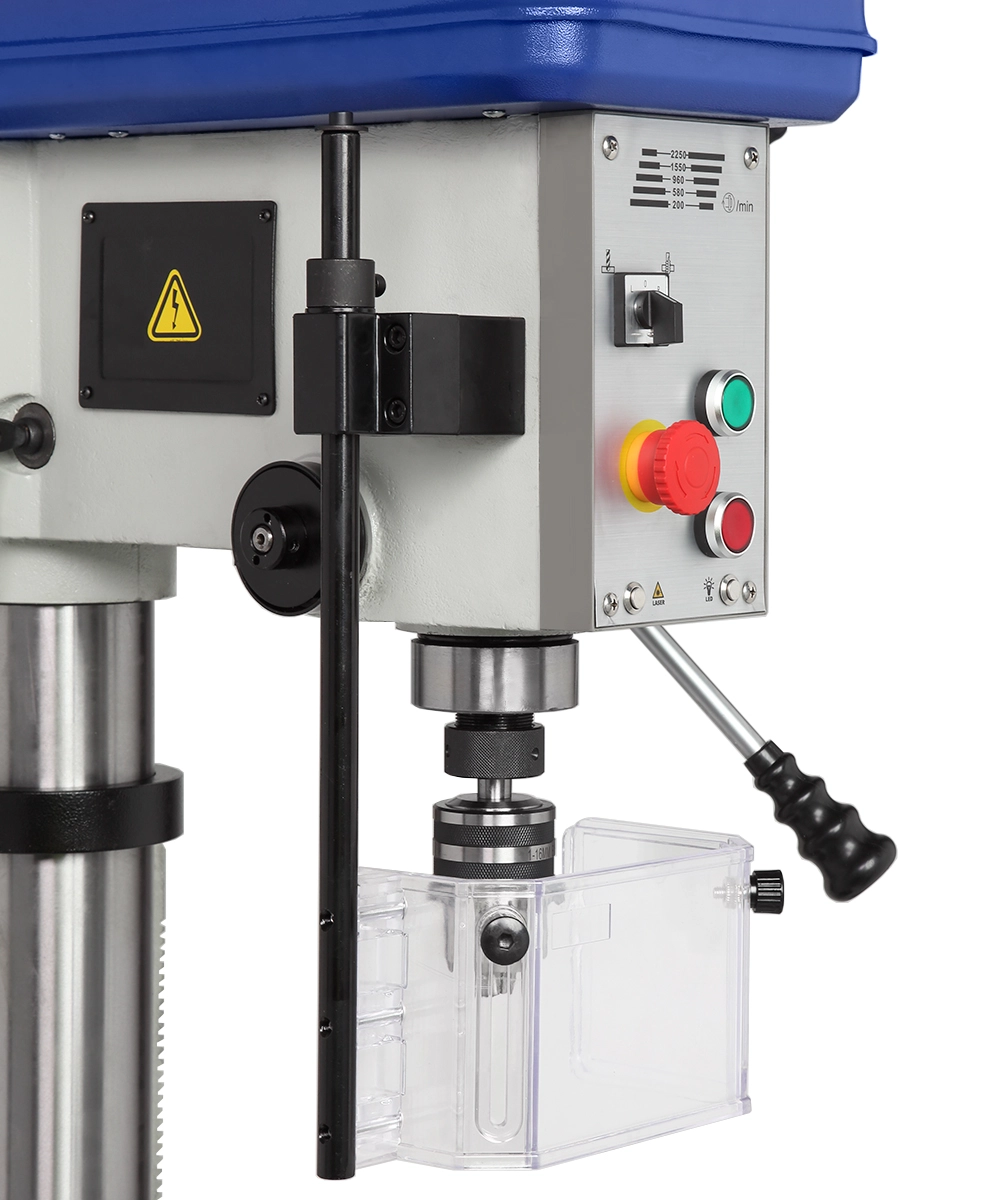

• Элементы управления станком выведены на переднюю часть сверлильной головки. Это кнопки включения и выключения, кнопка аварийной остановки. Для точного позиционирования в конструкции этой модели предусмотрены лазерный указатель и подсветка.

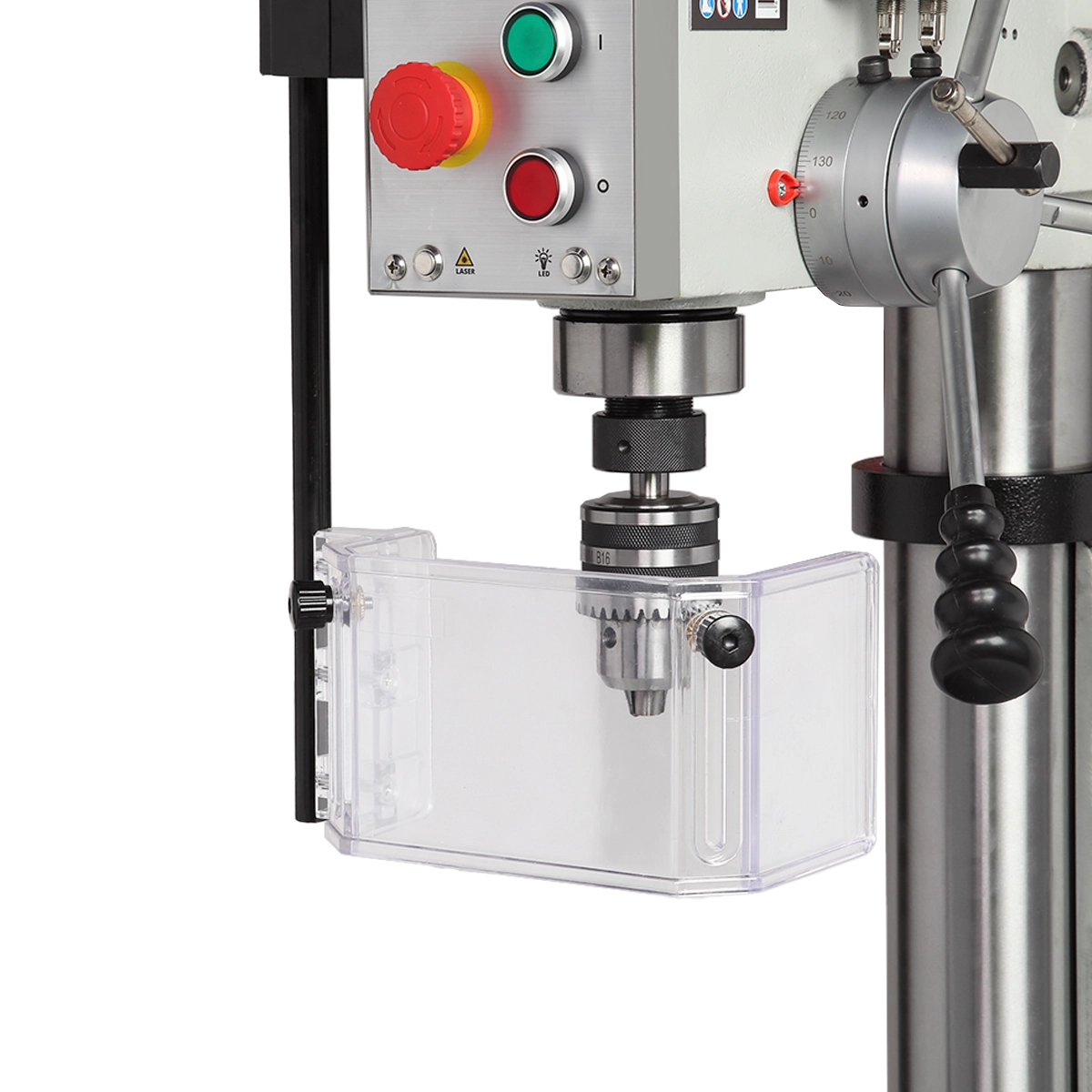

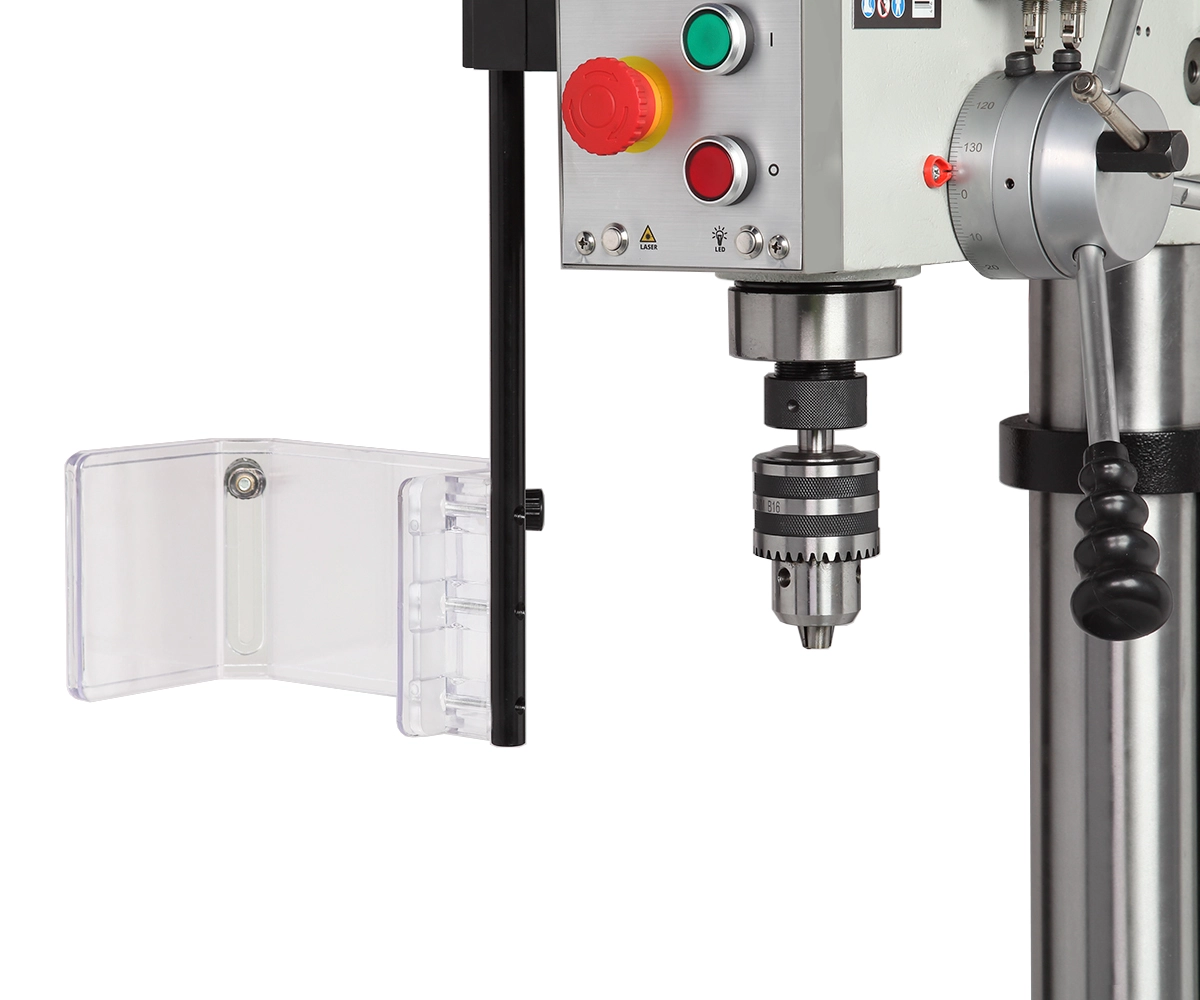

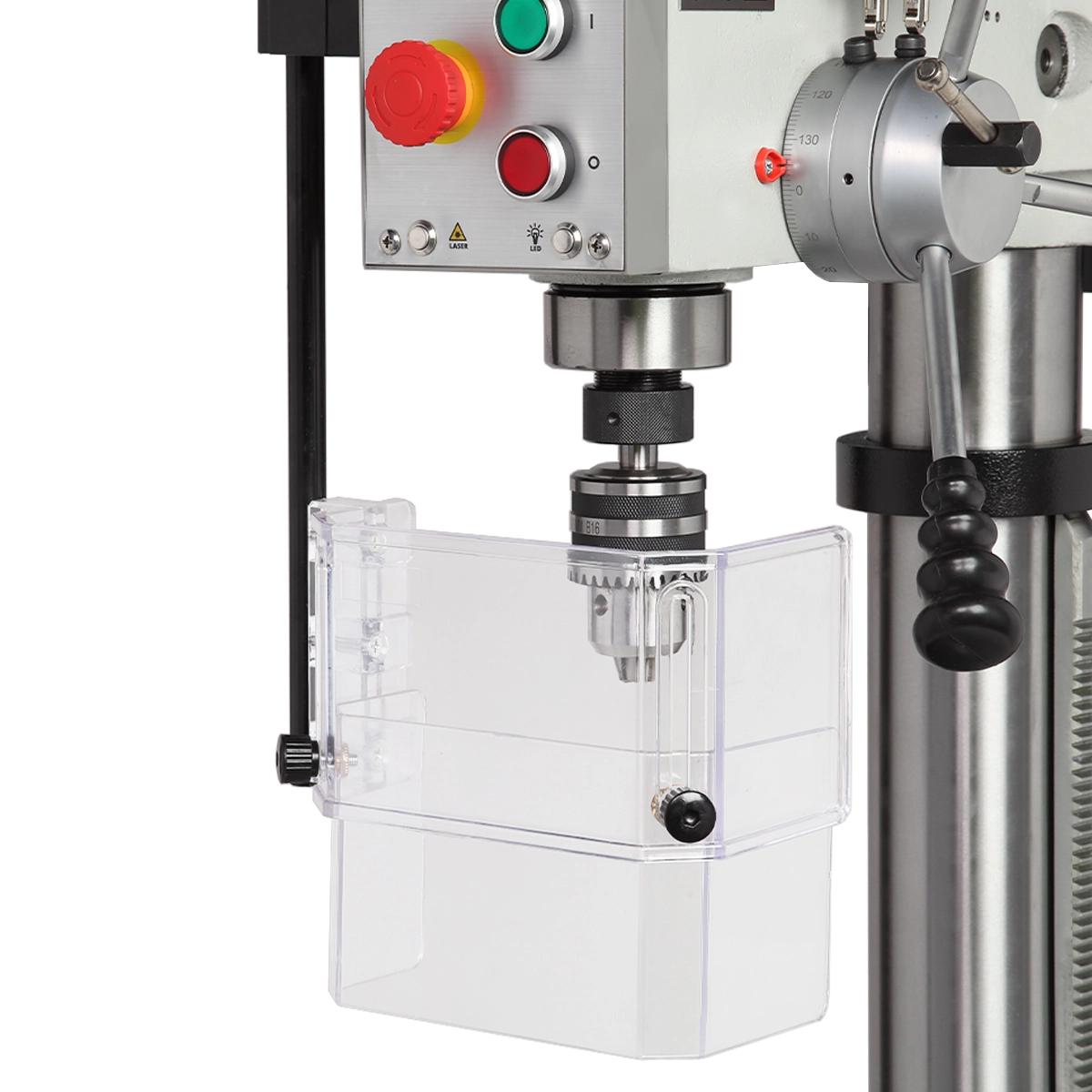

• Для обеспечения безопасной работы, на станке установлен защитный экран из поликарбоната с концевым выключателем.

Станок соответствует требованиям технических регламентов:
- ТР ТС 010/2011 «О безопасности машин и оборудования»;
- ТР ТС 020/2011 «Электромагнитная совместимость технических средств»;
- ТР ЕАЭС 037/2016 «Об ограничении применения опасных веществ в изделиях электротехники и радиоэлектроники».

Преимущества BELMASH MDTP510-16F/400

Высокая мощность

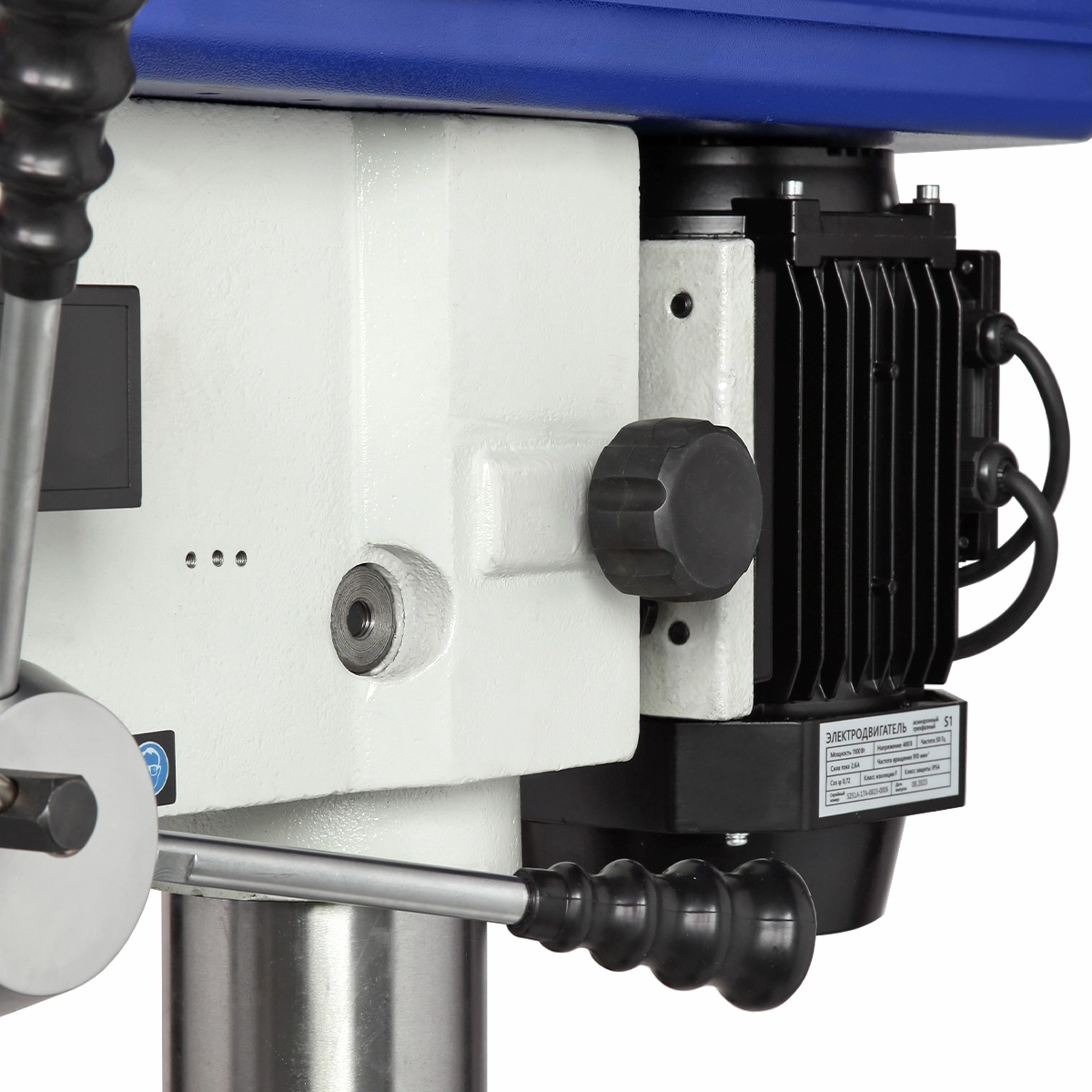

Самая большая модель напольного исполнения в линейке сверлильных станков BELMASH по металлу. Мощность асинхронного двигателя 1100 Вт

Нарезание резьбы

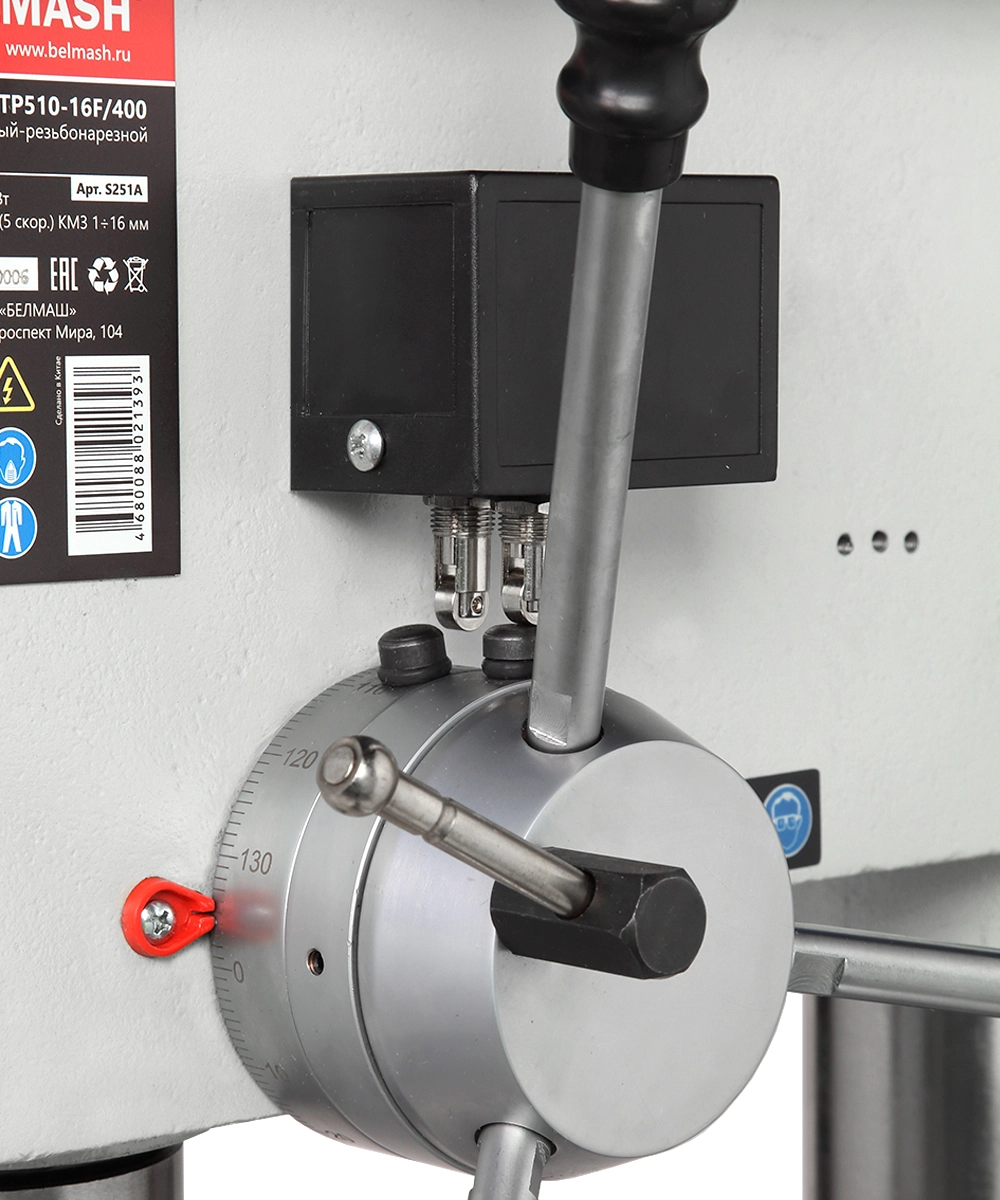

Станок работает в двух режимах: сверления и резьбонарезания. Максимальный диаметр нарезания резьбы - М16. Упрощает работу функция сверления отверстий на заданную глубину

Работа с различными материалами

Для работы с мягкими, твердыми металлами и древесиной станок имеет пять скоростей (200, 580, 960, 1550 и 2250 об./мин)

Материал исполнения

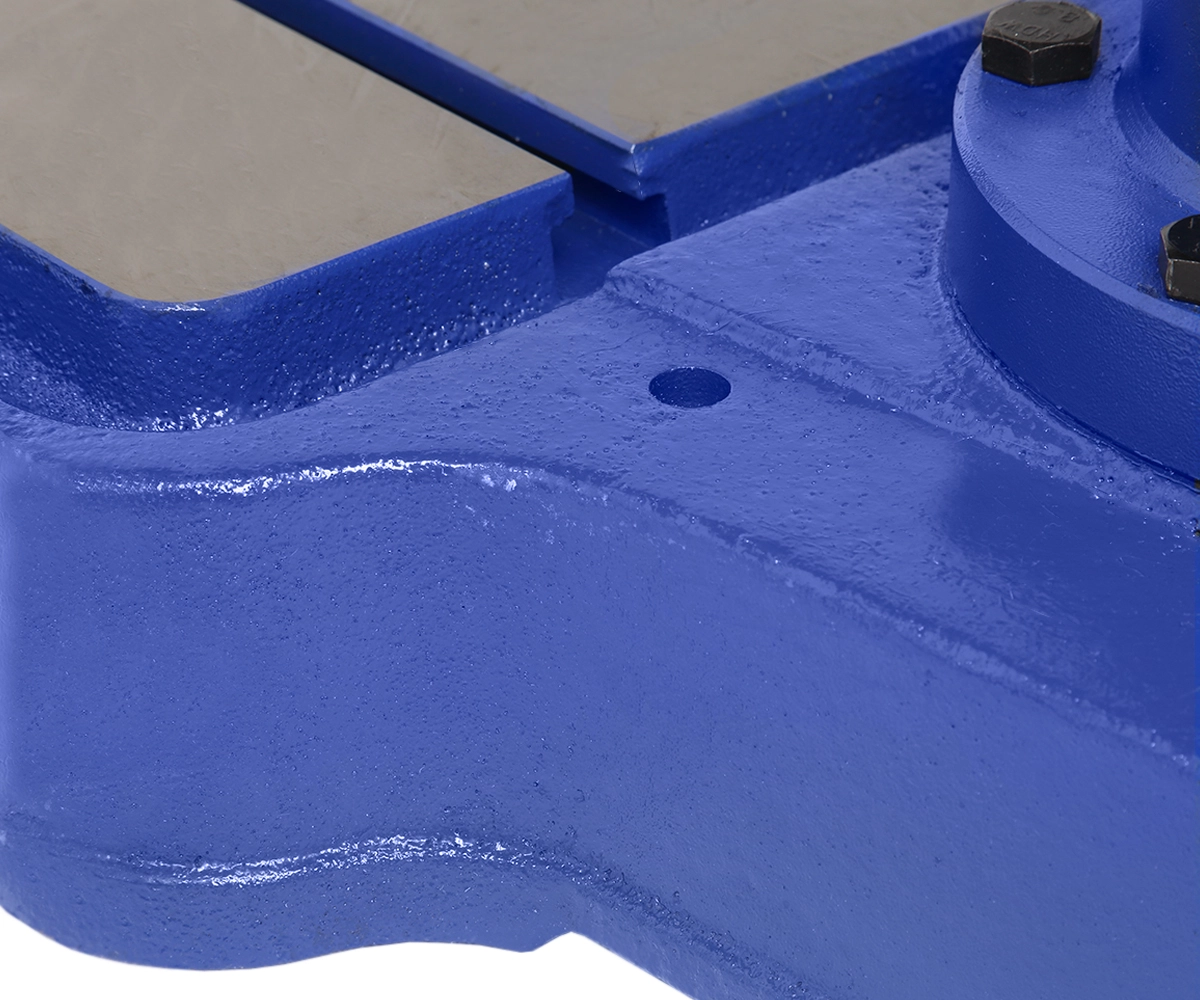

Конструкция станка массивная и жёсткая. Основание, корпус головки и стол выполнены из чугуна

Регулировка стола

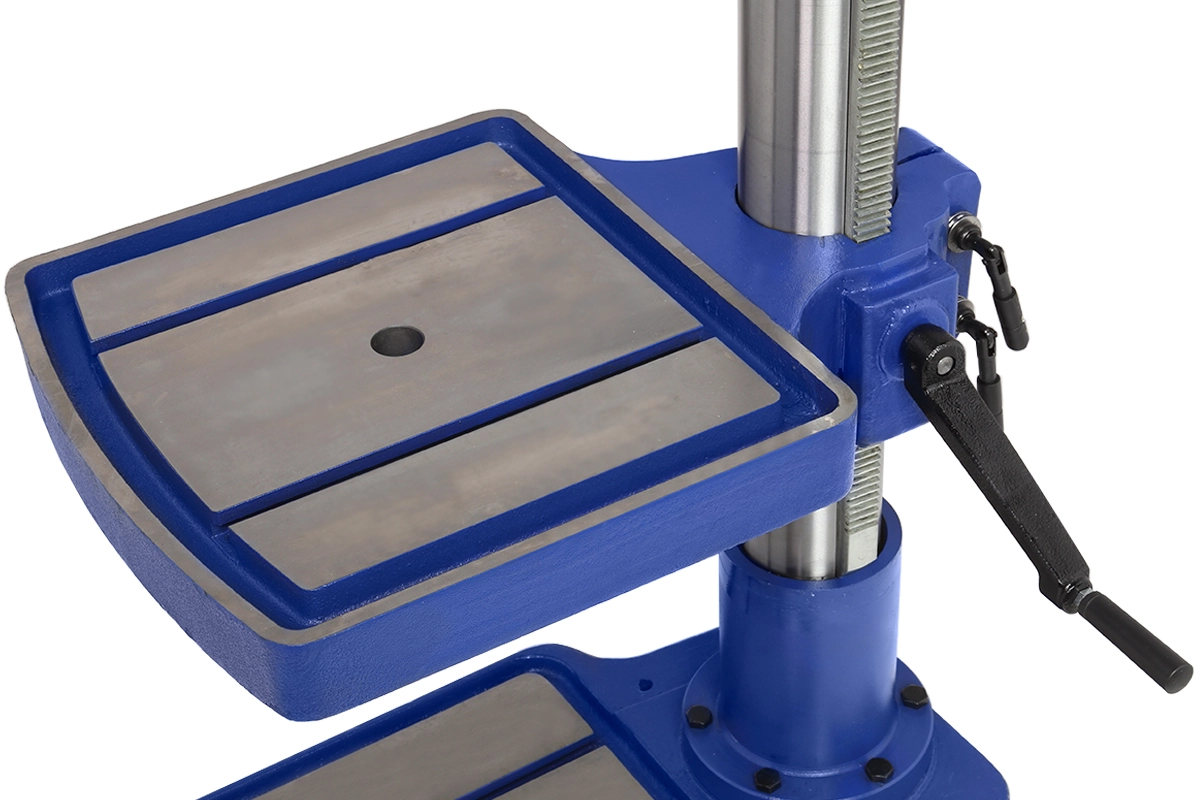

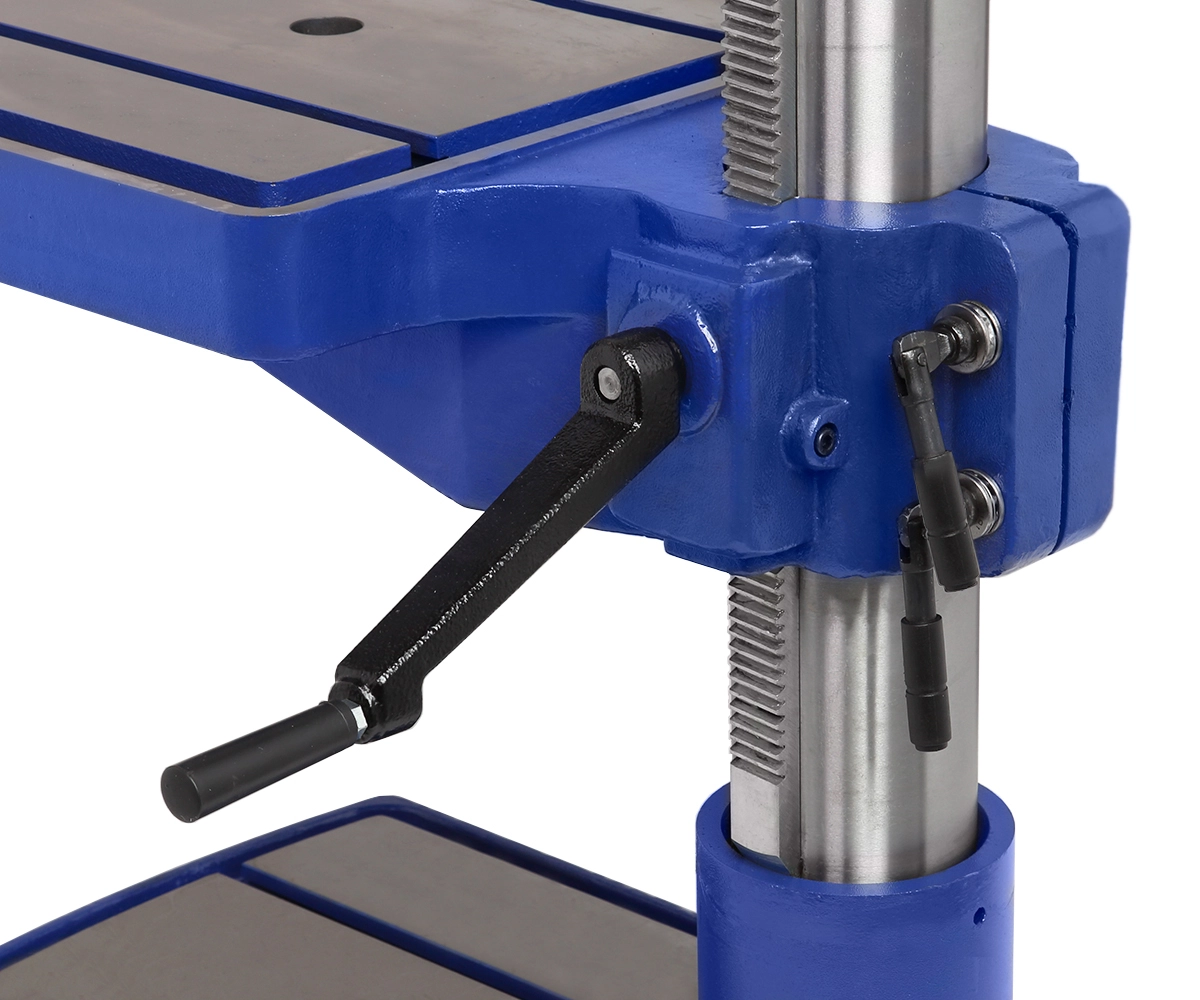

Рабочий стол имеет удобную настройку положения по высоте (реечный механизм)

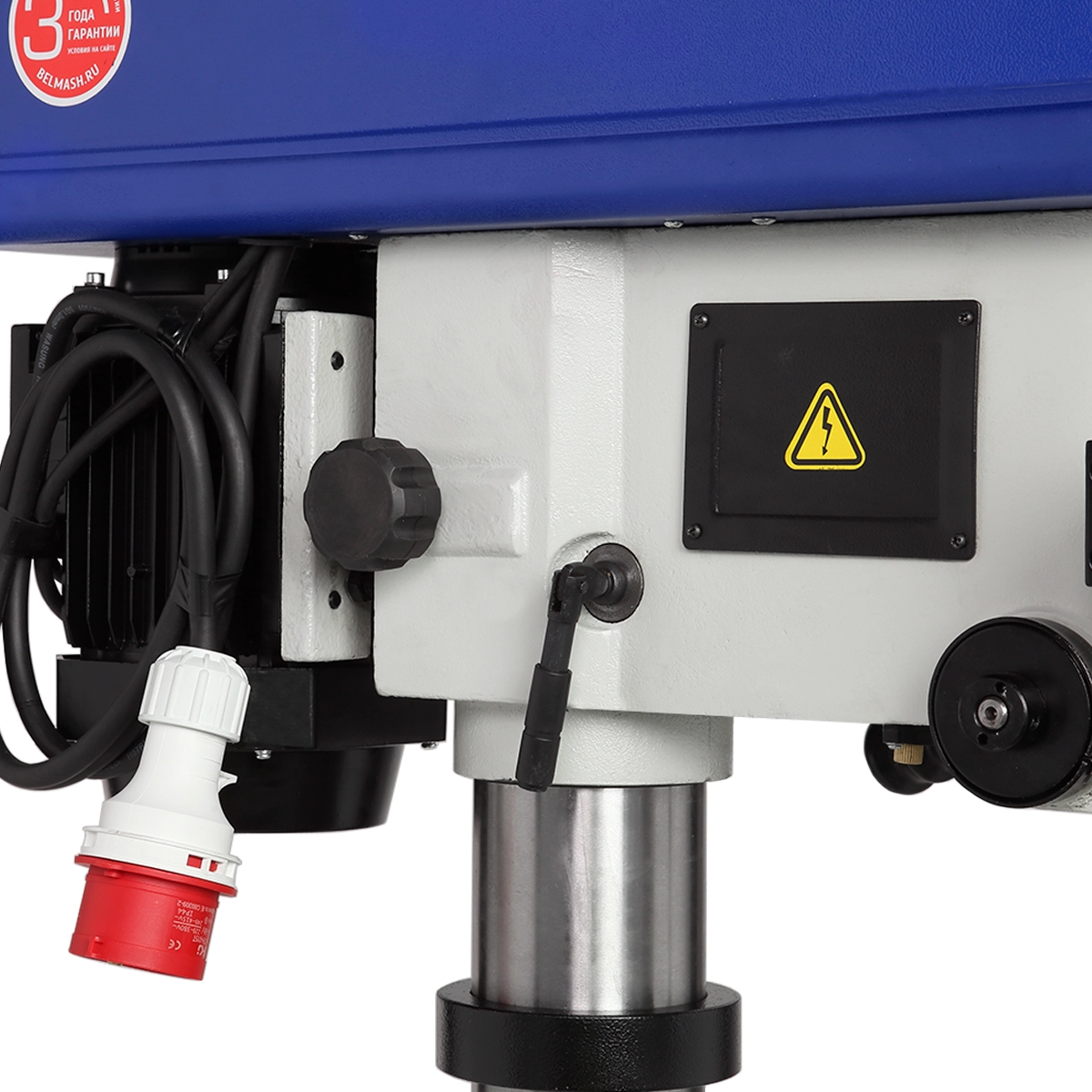

Регулировка положения сверлильной головки

Положение сверлильной головки регулируется по высоте, благодаря этому производится настройка расстояния шпиндель-основание. Головка опускается/поднимается по стальной толстостенной колонне, диаметр которой 98 мм, толщина стенки - 14 мм

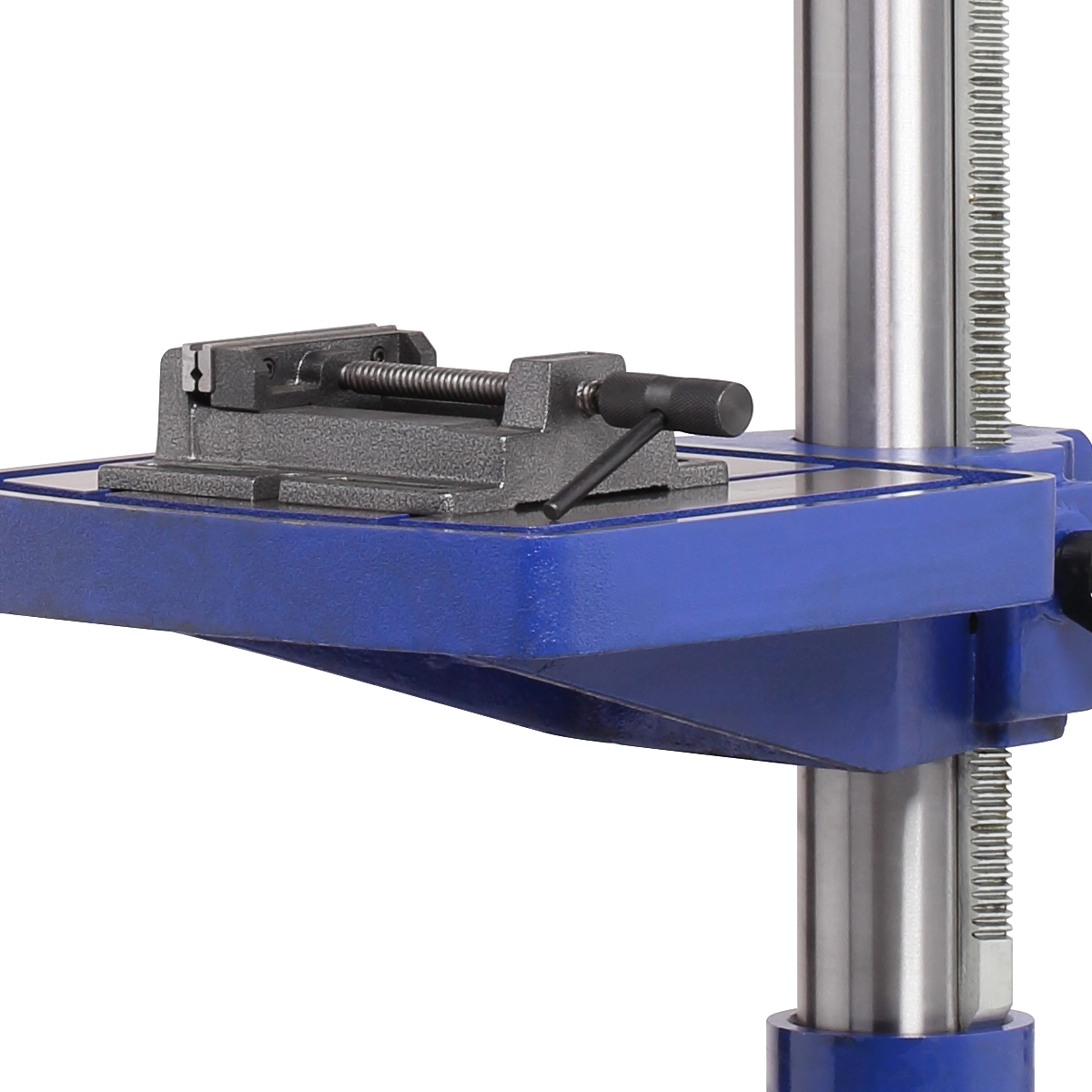

Установка тисков

На поверхности рабочего стола и основания имеется по два паза для установки тисков которые надежно зафиксируют заготовку (тиски входят в комплект поставки)

Удобство работы

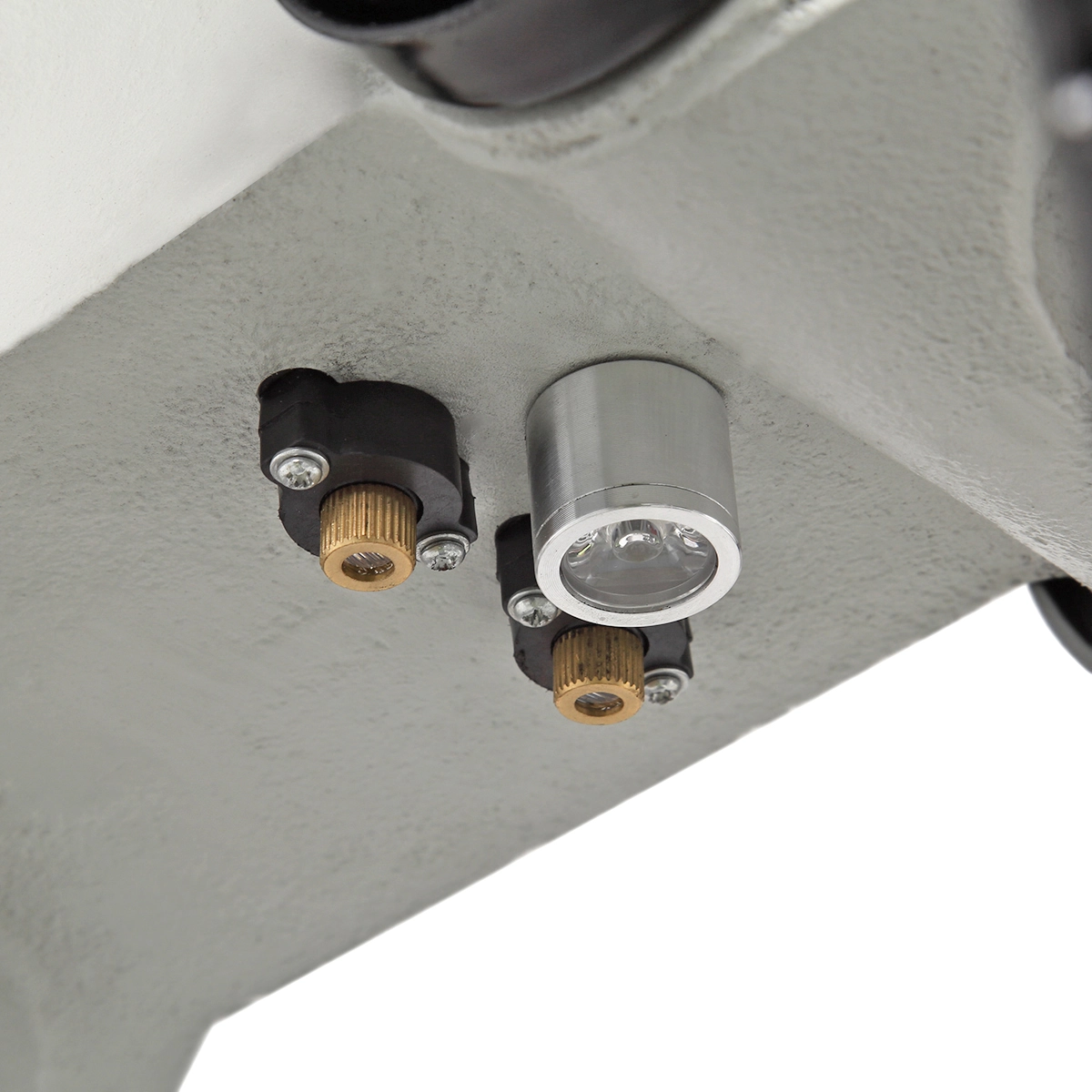

Лазерный указатель и подсветка служат для точного позиционирования заготовки

Кнопка аварийного отключения

В случае возникновении аварийной ситуации, станок может быть остановлен нажатием аварийной кнопки. При следующем включении нужно освободить аварийный выключатель, повернув его по часовой стрелке, иначе станок не запустится.

Комплектация:

• Сверлильная головка в сборе

• Основание с колонной, фланцем, рабочим столом и кронштейном стола в сборе

• Патрон сверлильный ключевой

• Ключ патрона

• Экран защитный с направляющей в сборе

• Экран защитный внутренний

• Ручка-фиксатор внутреннего защитного экрана

• Фиксатор положения защитного экрана

• Рукоятка подачи

• Ручка подъема/опускания рабочего стола*

• Ручка фиксации положения сверлильной головки

• Комплект ключей1

• ВыколоткаТиски (125 мм)

• Руководство по эксплуатации

• Упаковка
