Станок токарный JET GH-2040 ZH DRO серии ZH O500 мм (расширенная комплектация)
Запросить инструкцию
Оставьте email, и мы вышлем инструкцию на указанный адрес.
Товар: Станок токарный JET GH-2040 ZH DRO серии ZH O500 мм (расширенная комплектация)
Доставка по всей России и странам СНГ
Описание
Напряжение, В | 400 |
Диаметр обработки над станиной, мм | 500 |
Диаметр обточки над поперечным суппортом, мм | 310 |
Расстояние между центрами, мм | 1000 |
Диаметр обточки над съемным мостиком, gap, мм | 720 |
Длина съемного мостика, мм | 200 |
Ширина станина, мм | 405 |
Ход поперечного суппорта, мм | 310 |
Ход верхнего продольного суппорта, мм | 145 |
Диапазон оборотов шпинделя, об/мин | 9-1600 |
Количество скоростей шпинделя | 24 |
Внутренний конус шпинделя | МК7 |
Передний конец шпинделя | DIN 55029 D1-8 |
Диаметр проходного отверстия шпинделя, мм | Ø80 |
Диапазон продольной подачи, мм/об | 0,063–6,43 |
Количество продольных подач | 80 |
Диапазон поперечной подачи, мм/об | 0,027–2,73 |
Количество поперечных подач | 80 |
Диапазон метрической резьбы, мм | 1-224 |
Количество метрических резьб | 46 |
Диапазон дюймовой резьбы, TPI | 28 – 1/8 |
Количество дюймовых резьб | 48 |
Диапазон модульной резьбы, MP | 0,5 – 112 |
Количество модульных резьб | 42 |
Диапазон питчевой резьбы, DP | 56 – 1/ 4 |
Количество питчевых резьб | 45 |
Шаг продольного ходового винта, мм | 12 |
Макс. размер инструмента, мм | 32x32 |
Ускоренное перемещение продольного суппорта (каретки), м/мин | 4,5 |
Ускоренное перемещение поперечного суппорта, м/мин | 2 |
Внутренний конус пиноли задней бабки | MK5 |
Ход пиноли задней бабки, мм | 150 |
Наружный диаметр пиноли задней бабки, мм | 75 |
Диапазон неподвижного люнета, мм | 50-200 |
Диапазон подвижного люнета, мм | 18–100 |
Объем бака СОЖ, л | 15 |
Объём масла (ориентировочно), л | 30 |
Параметры питающей сети | 3~ 400 В, 50 Гц |
Мощность главного двигателя, кВт | 7,5 (10 л.с.) S1 |
Мощность насоса СОЖ, кВт | 0,09 |
Мощность двигателя быстрой подачи, кВт | 0,37 |
Общая потребляемая мощность станка, кВт | 10,8 |
Устройство защиты потребителя, А | 25 |
Страна производителя | Китай |
Длина, мм | 2500 |
Ширина, мм | 1280 |
Высота, мм | 1300 |
Масса, кг | 2750 |
Длина в упаковке, см | 270 |
Ширина в упаковке, см | 148 |
Высота в упаковке, см | 210 |
Масса в упаковке, кг | 2850 |

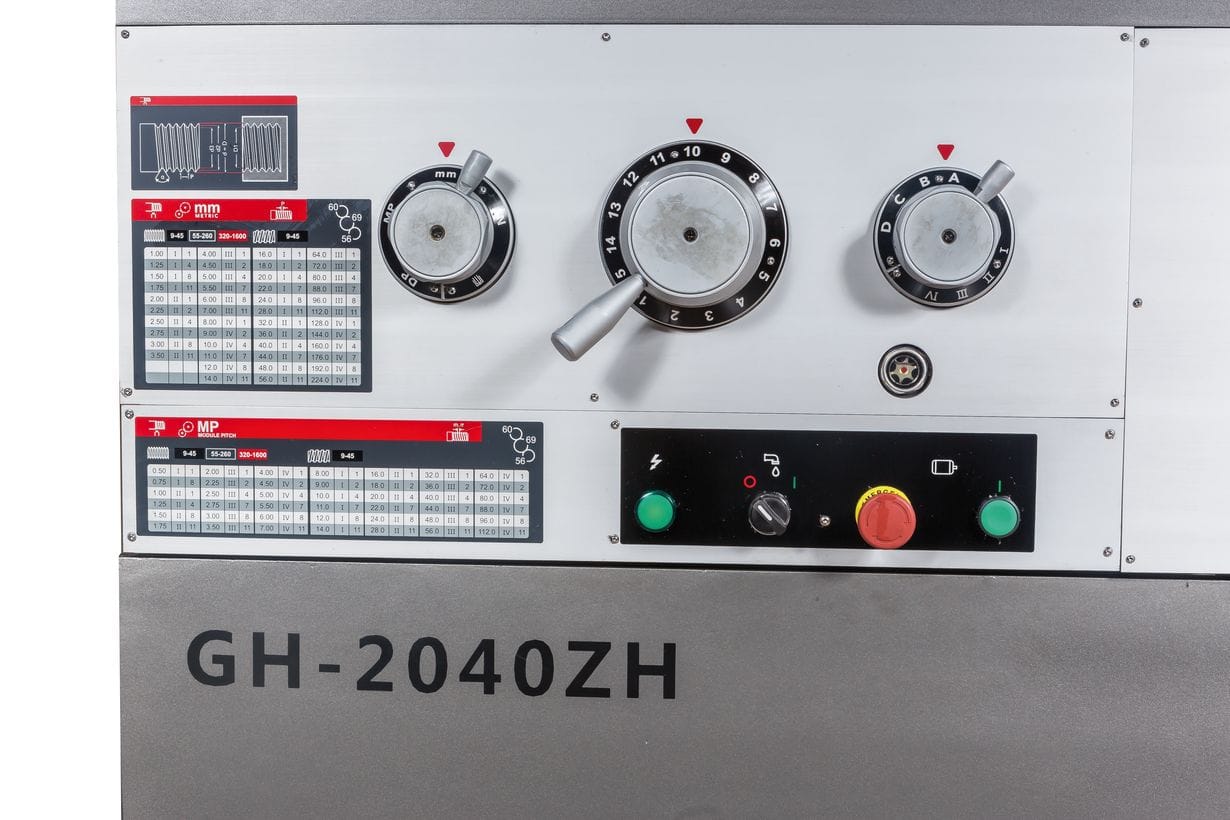

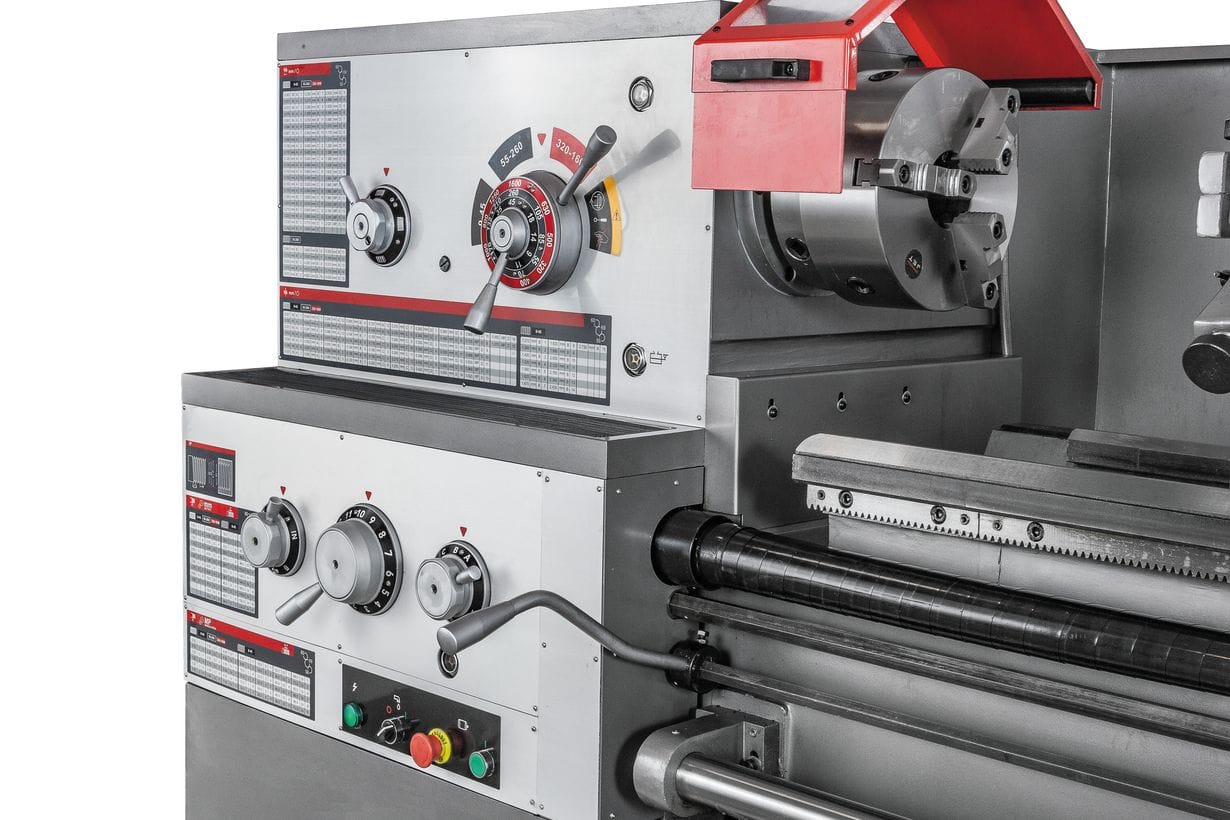

Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
Передняя бабка с фрикционной муфтой

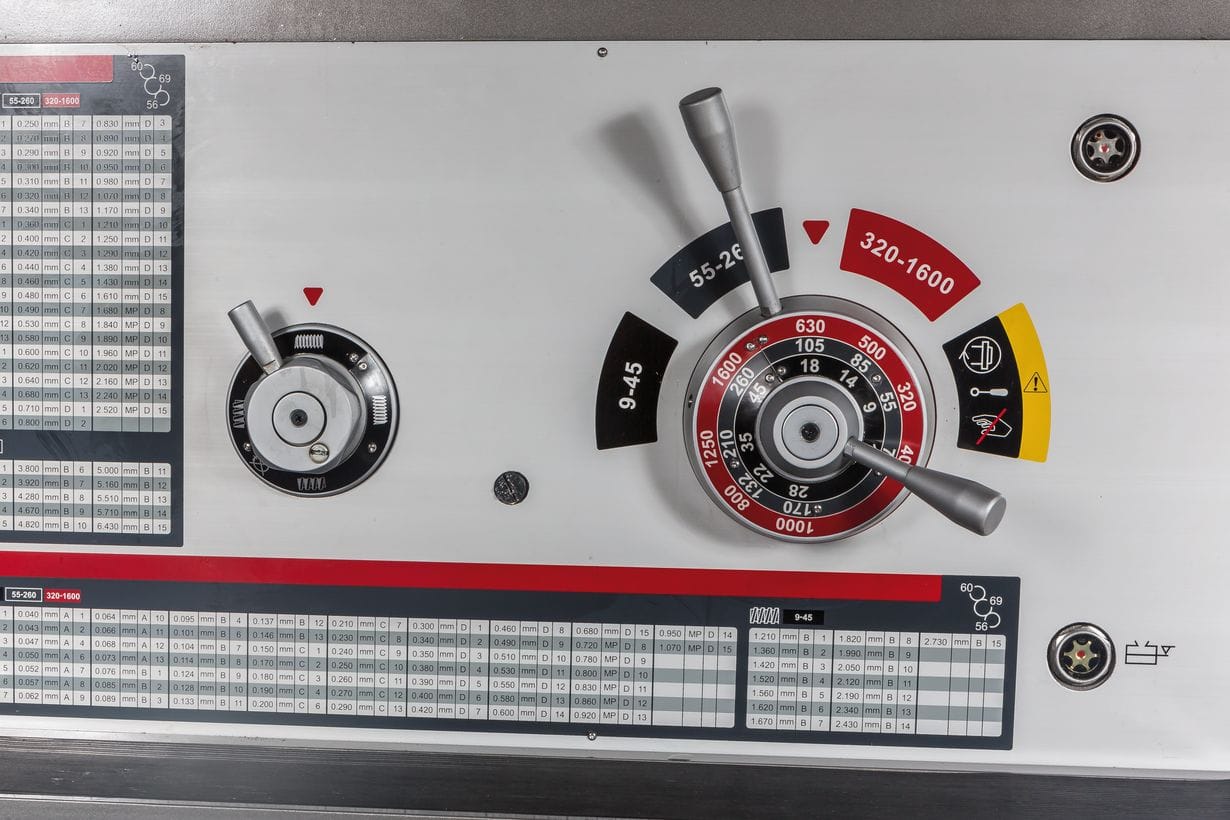

Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении

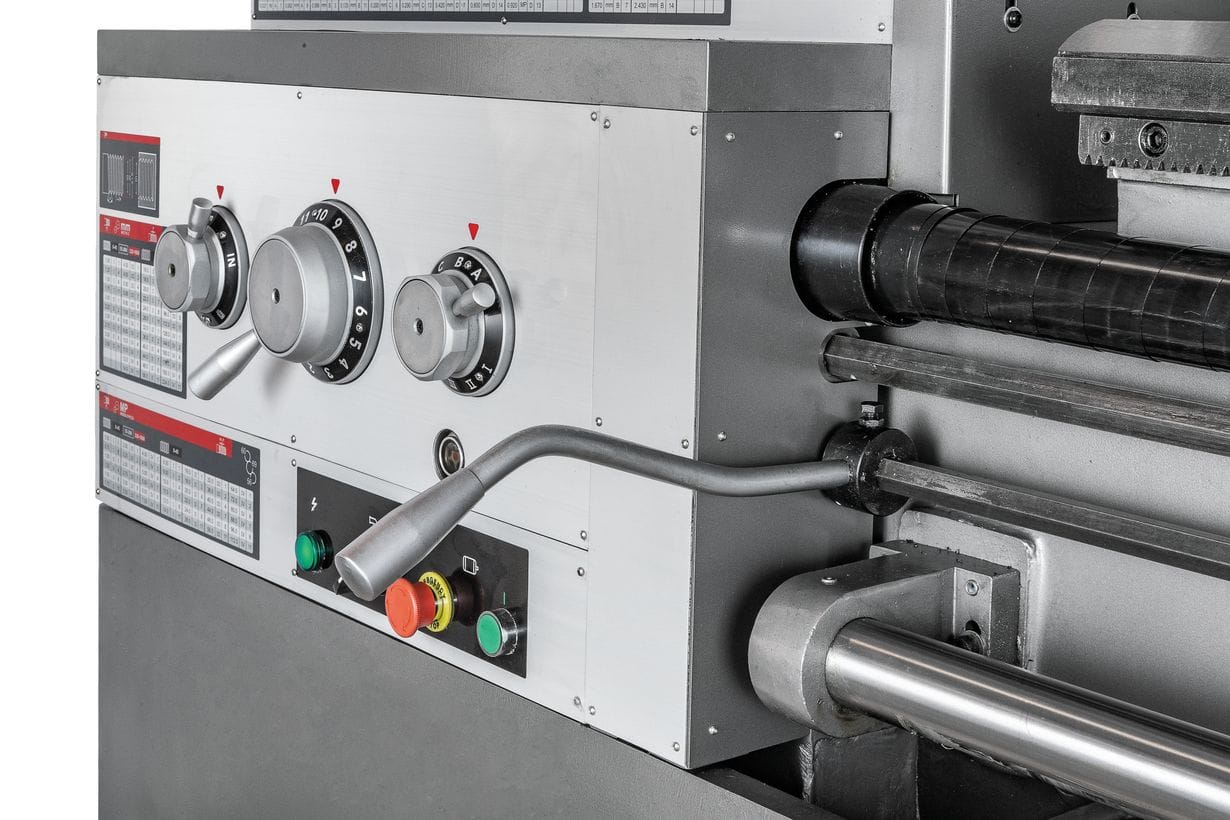

Коробка подач позволяет нарезать резьбу без замены шестерен

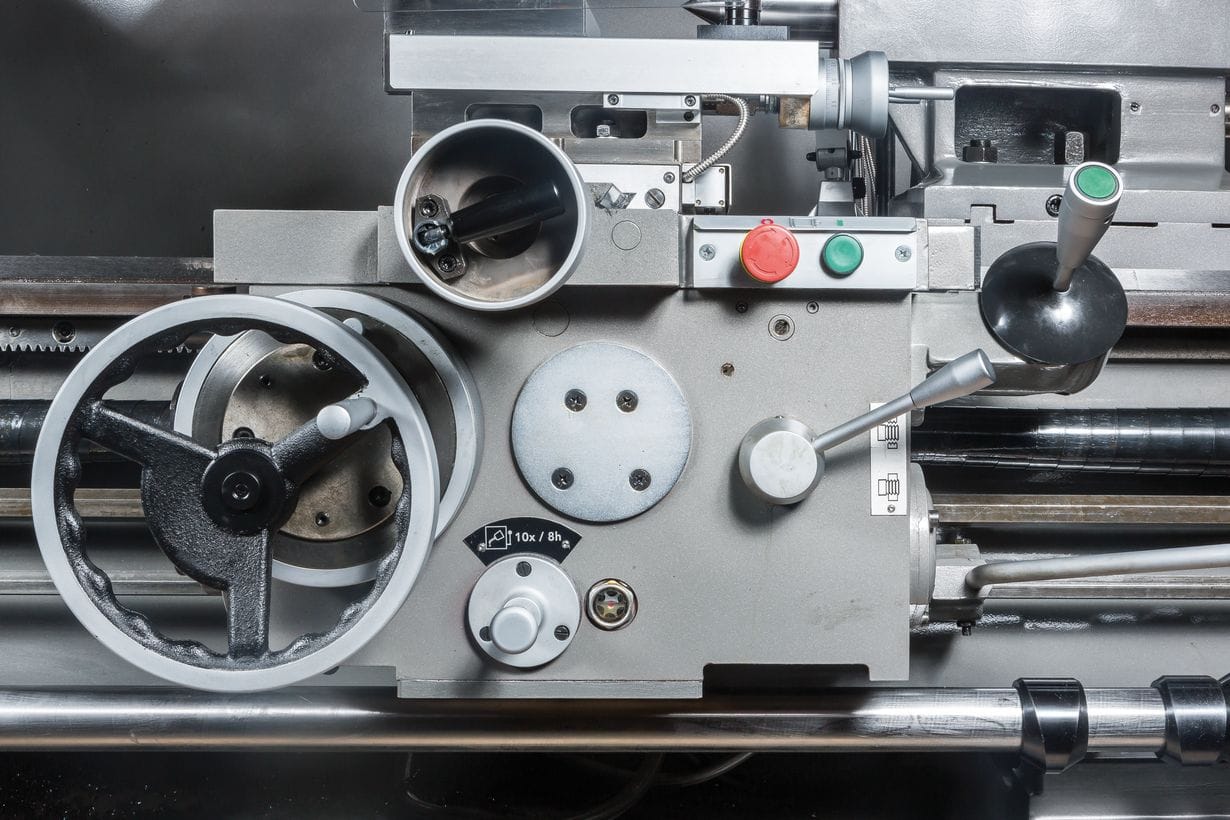

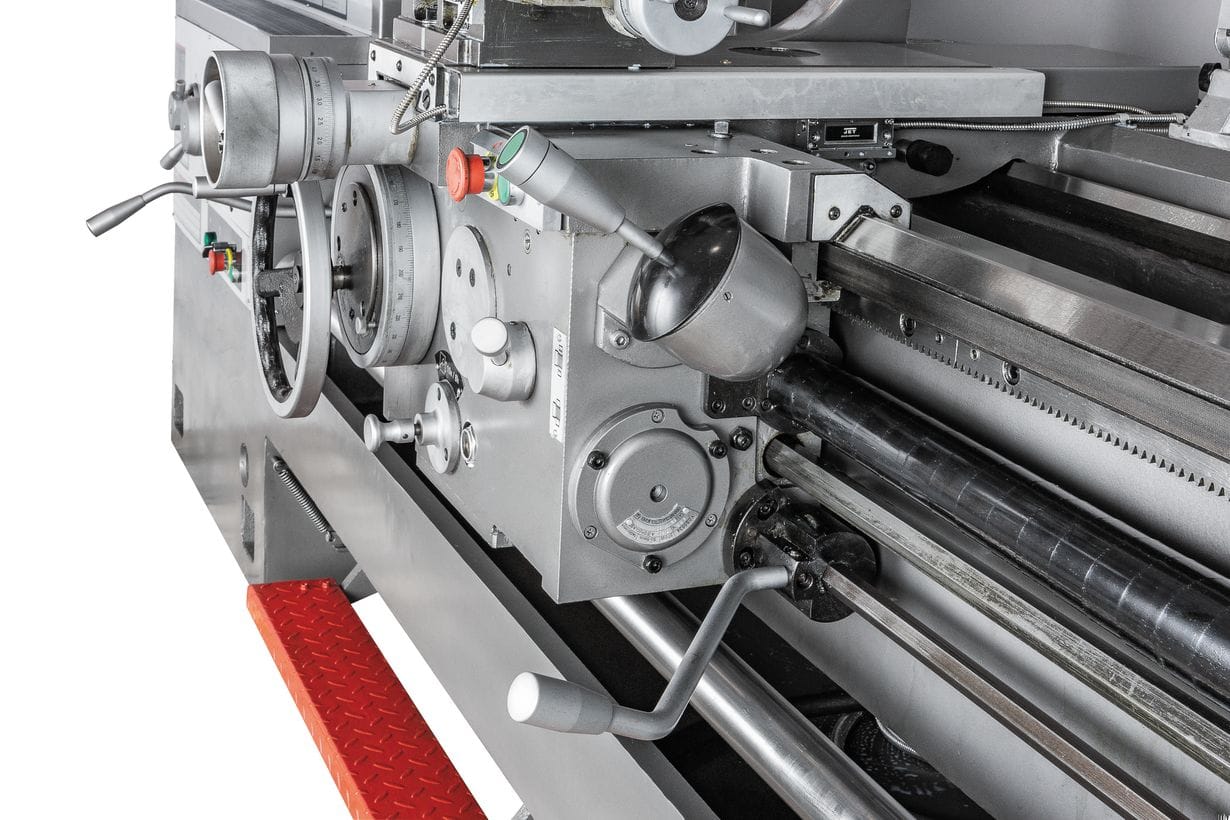

Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»).
Массивная станина станка из серого чугуна
Закаленные и отшлифованные направляющие станины

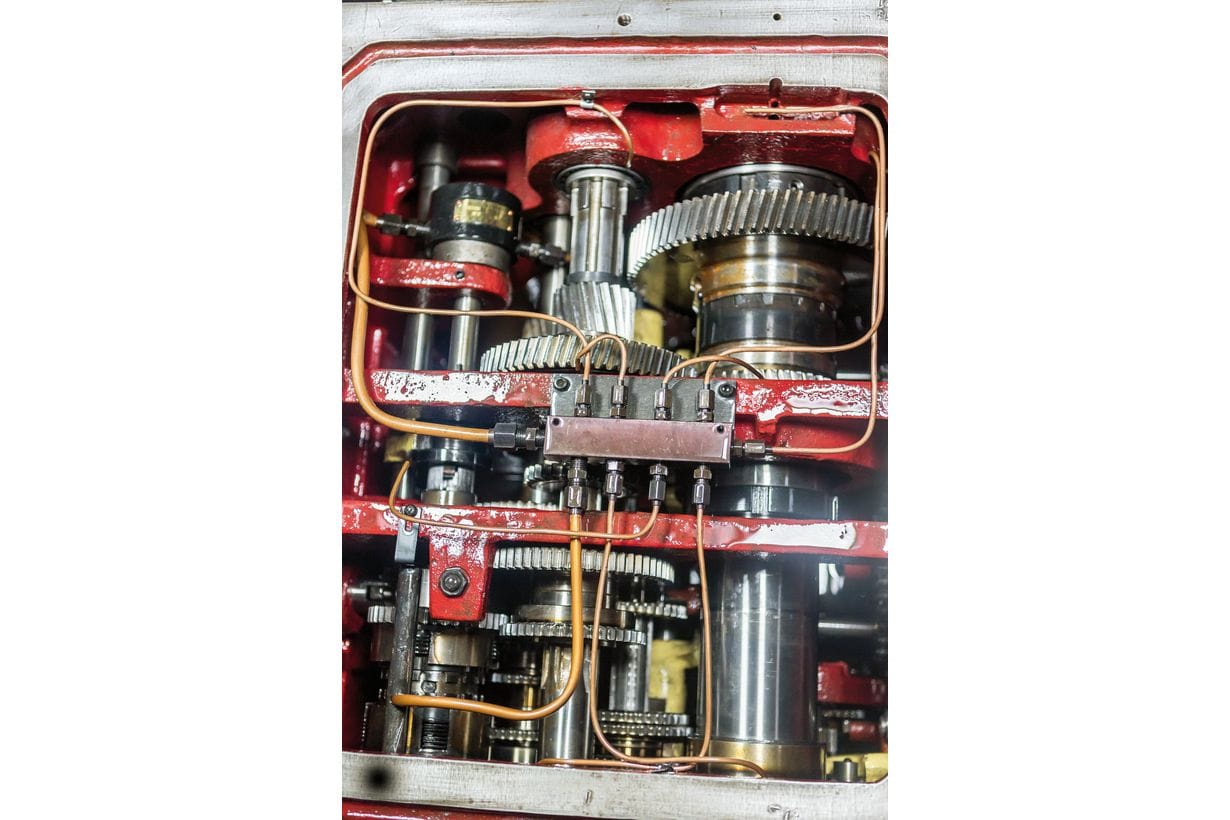

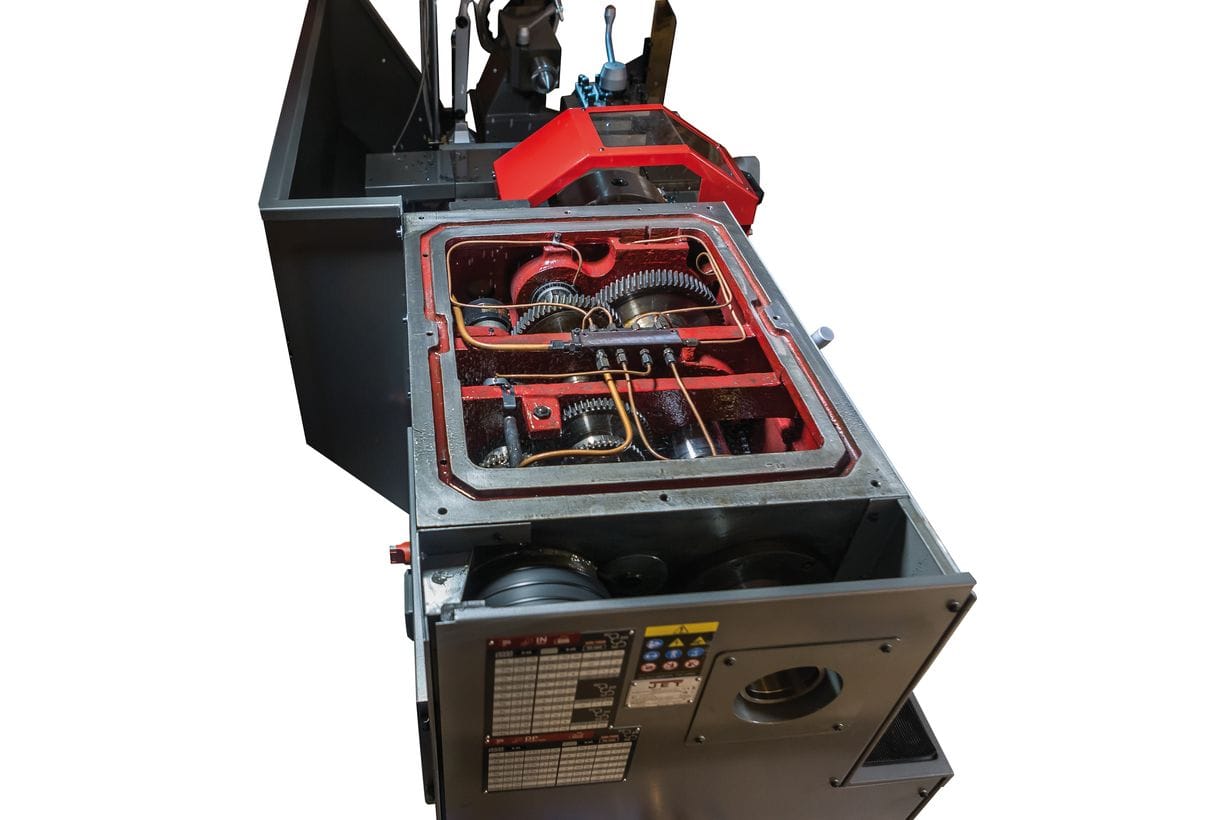

Механизм привода шпинделя постоянно работает в масляной ванне
Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей

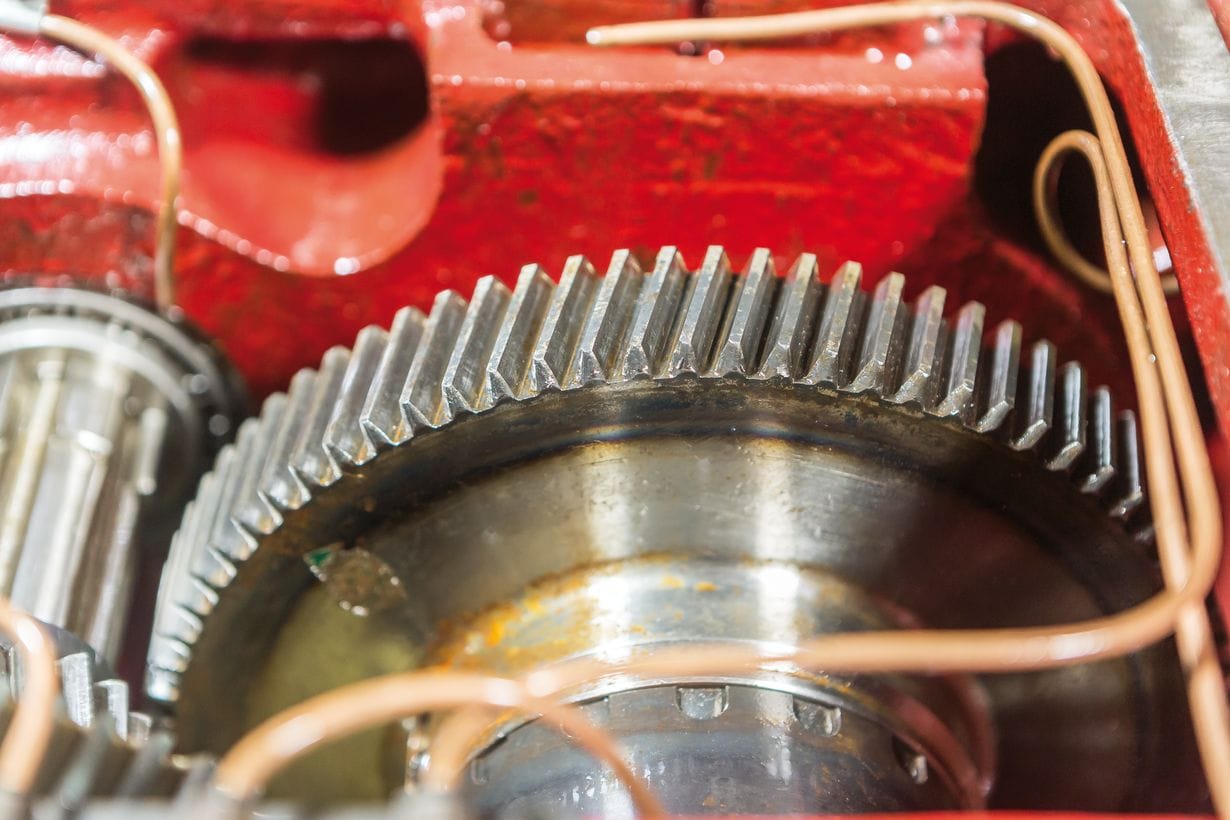

Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
Регулировка зазоров направляющих при помощи клиновых планок

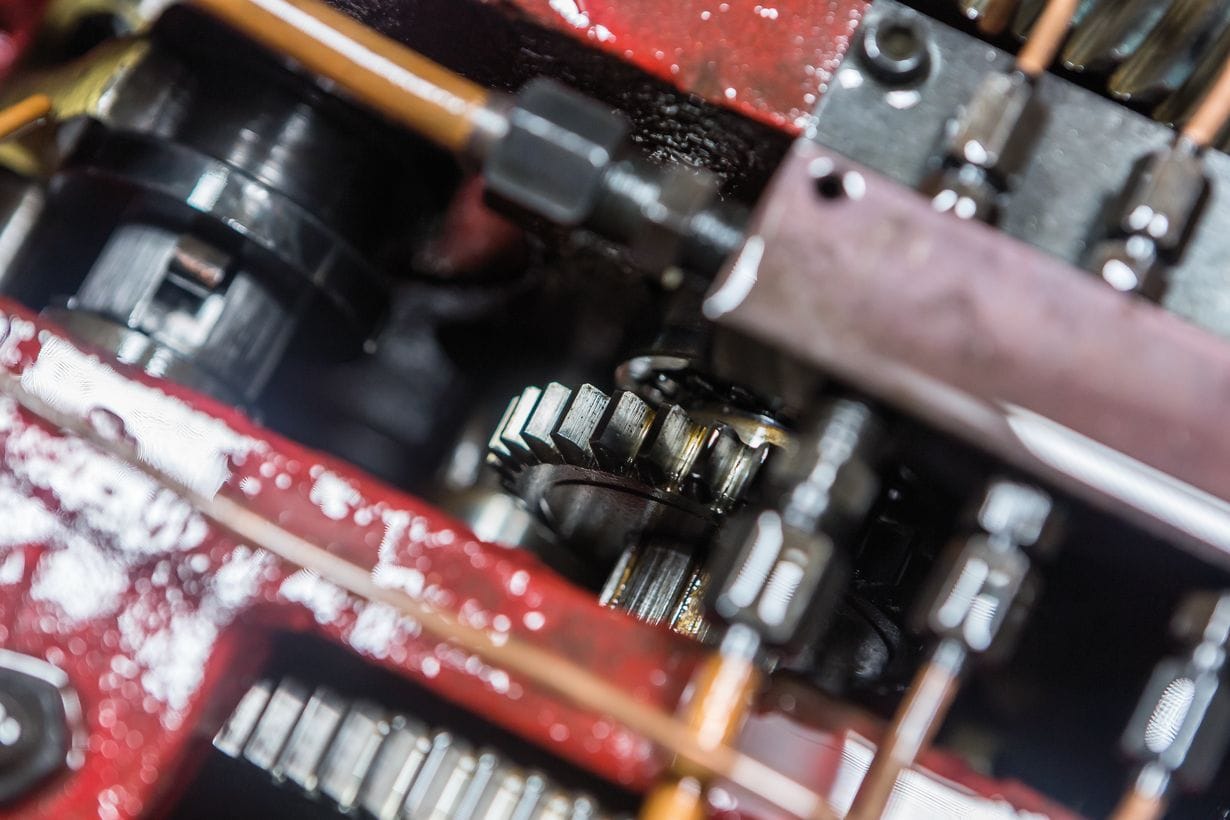

Централизованная система подачи смазки продольного суппорта
Регулируемая в поперечном направлении задняя бабка для обточки конусов
Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
Полноценный современный аналог 16К20, 16К25 и 16Д20

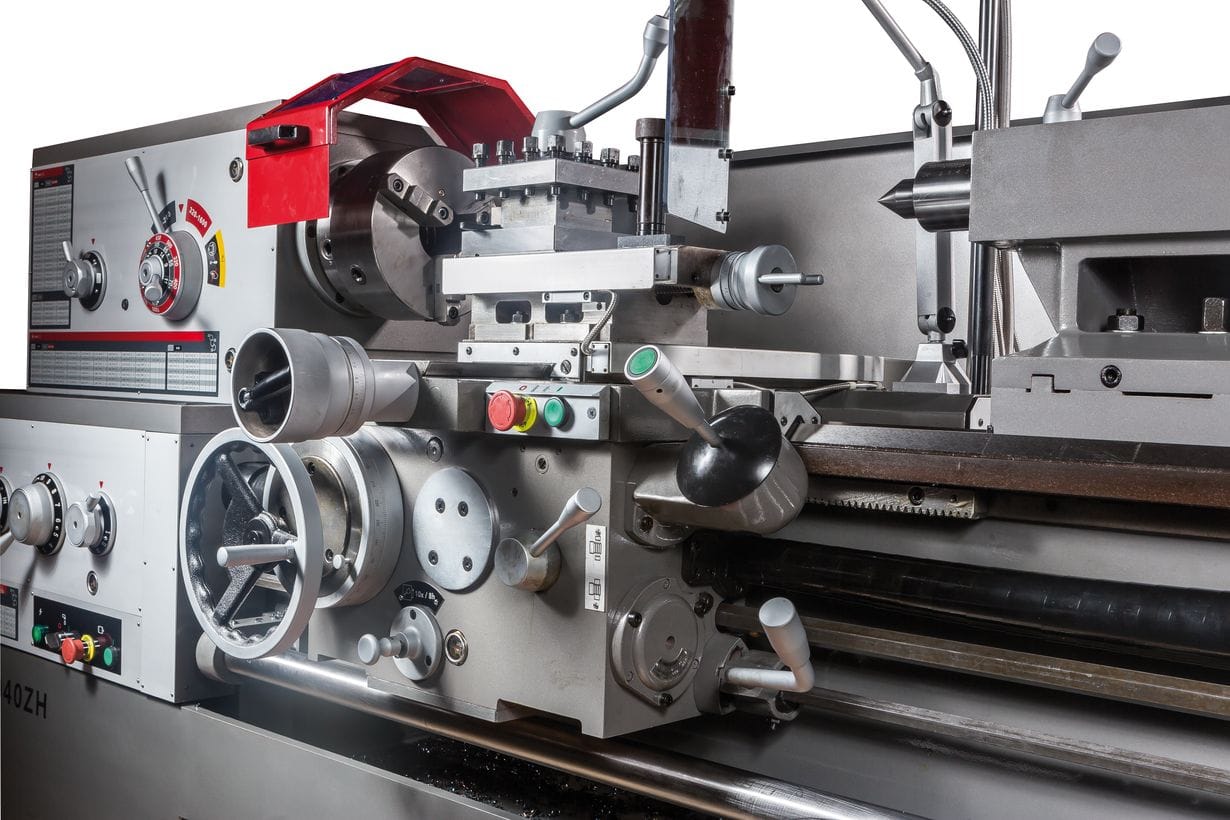

Универсальный токарно-винторезный станок GH-2040 ZH DRO производства компании JET ориентирован на тех заказчиков, кто предъявляет особые требования к точности, скорости и качеству металлообработки. Станок предназначен для обточки деталей диаметром до 500 мм над суппортом, до 720 мм со съемным мостиком и до 310 над поперечным суппортом. Расстояние между центрами – 1015 мм, предусмотрено ускоренное перемещение суппорта. На GH-2040 ZH DRO устанавливается мощный асинхронный двигатель на 380 В, скорость вращения шпинделя от 9 до 1600 об/мин, переключение скоростей ступенчатое: всего 24 ступени.
Пониженная скорость 9 об/мин выставляется при необходимости нарезания резьбы плашкой. На станке предустановлены 80 режимов продольных и поперечных подач, что позволяет нарезать метрическую, дюймовую, модульную и питчевую резьбы с повышенным уровнем точности. При этом биение на шпинделе не превышает 9 микрон. Привод шпинделя постоянно находятся в масляной ванне, что способствует охлаждению, снижает уровень шума и продлевает срок эксплуатации станка. Для уменьшения вибраций и качественного теплоотвода от инструмента и шпинделя станок установлен на массивную станину из особопрочного чугуна.
Передняя бабка оборудована электромеханической муфтой, механизм плавного пуска защищает привод от пиковых нагрузок. Станок поставляется в богатой комплектации: устройство подачи СОЖ, УЦИ, люнеты, планшайба, 4-х кулачковый патрон и многое другое.
Комплект поставки:
6 регулировочных опор
Защитное ограждение
Защита резцедержателя

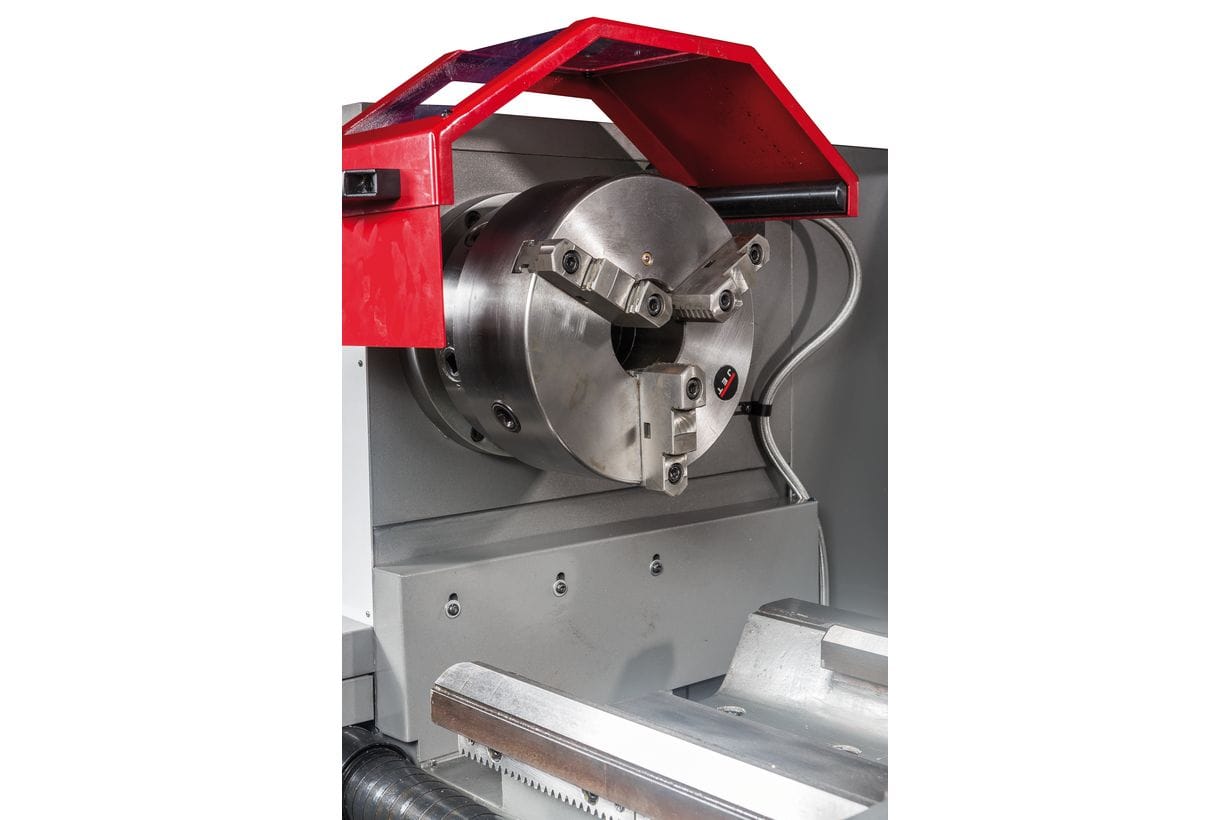

Защита патрона с концевым выключателем
Трехкулачковый патрон 250мм с базовыми и обратными кулачками
4-кулачковая планшайба 320мм
Зажимная шайба 400мм

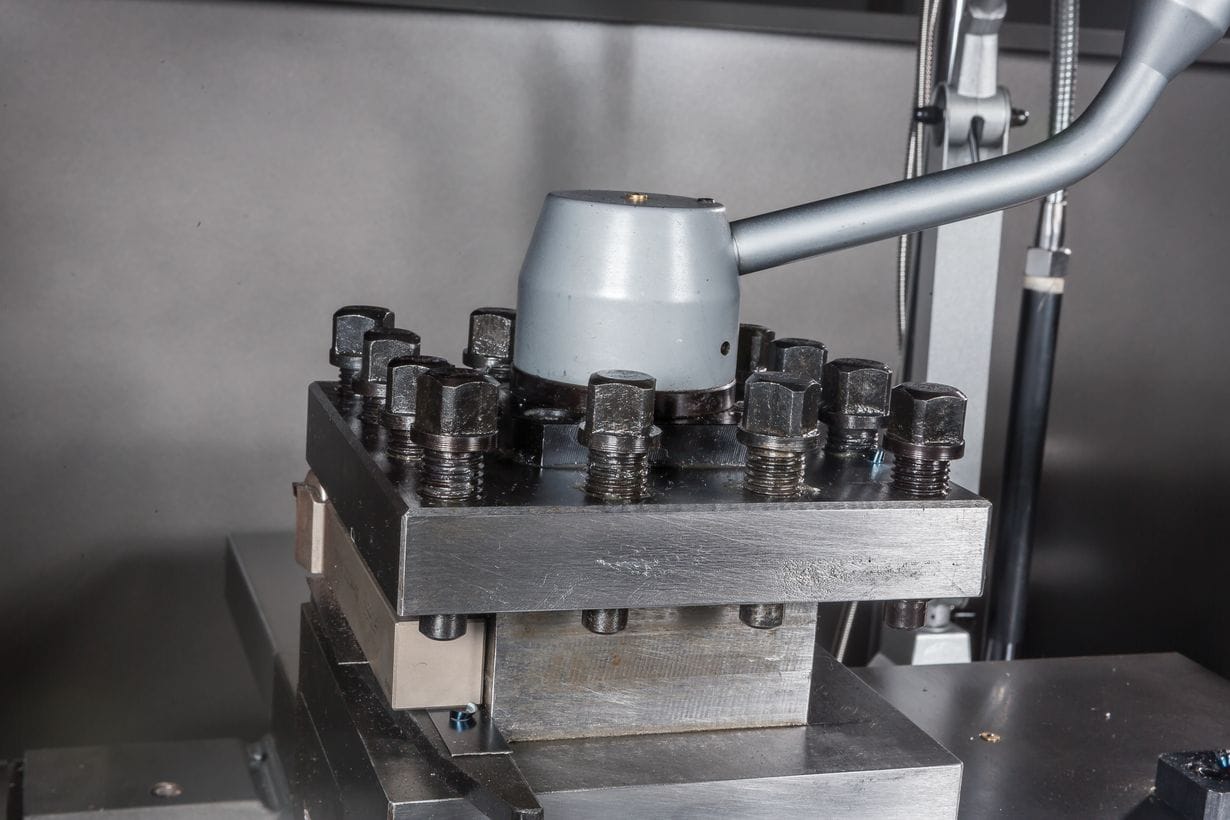

4-х позиционный резцедержатель с функцией поворота
Неподвижный люнет
Подвижный люнет

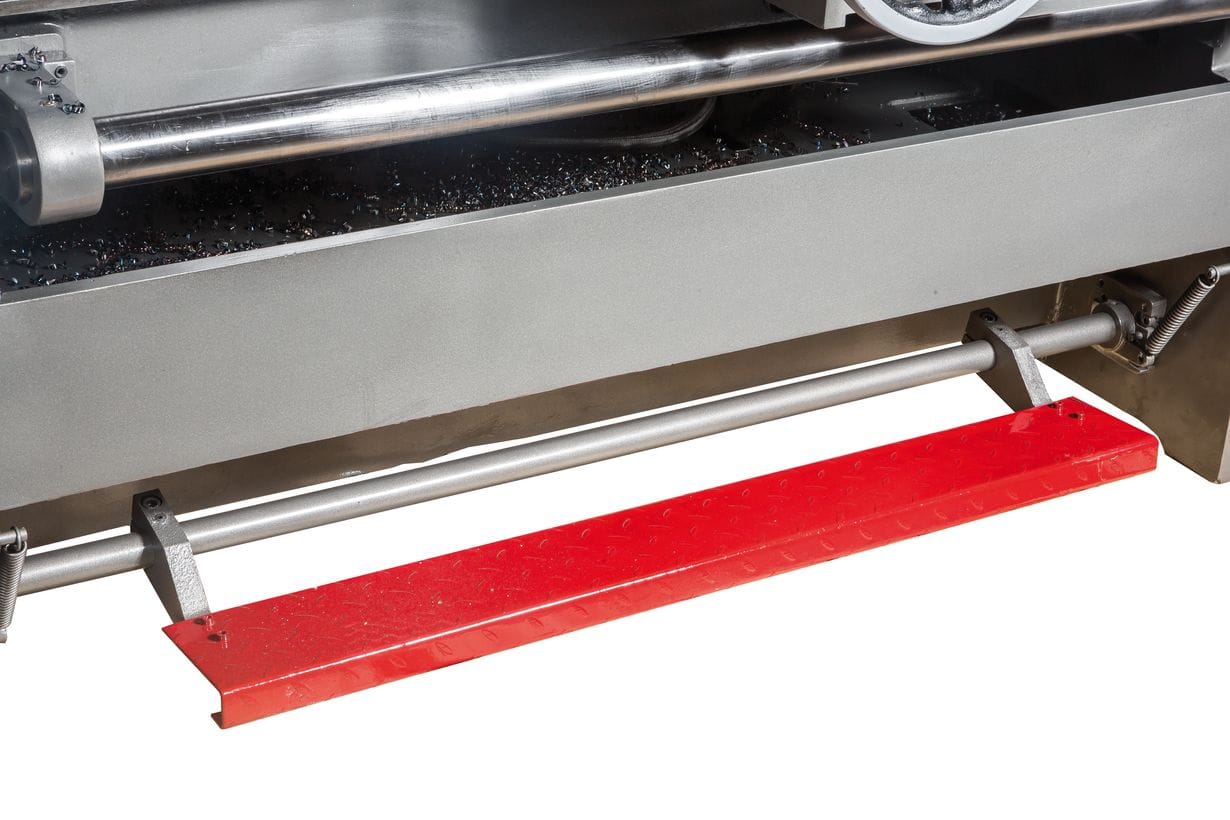

Ножной тормоз с концевым выключателем
Система подвода СОЖ
Галогеновая лампа
Вращающийся центр MК 5
Невращающийся центр MК 5
Переходная втулка MК 7/ MК 5
Резьбоуказатель

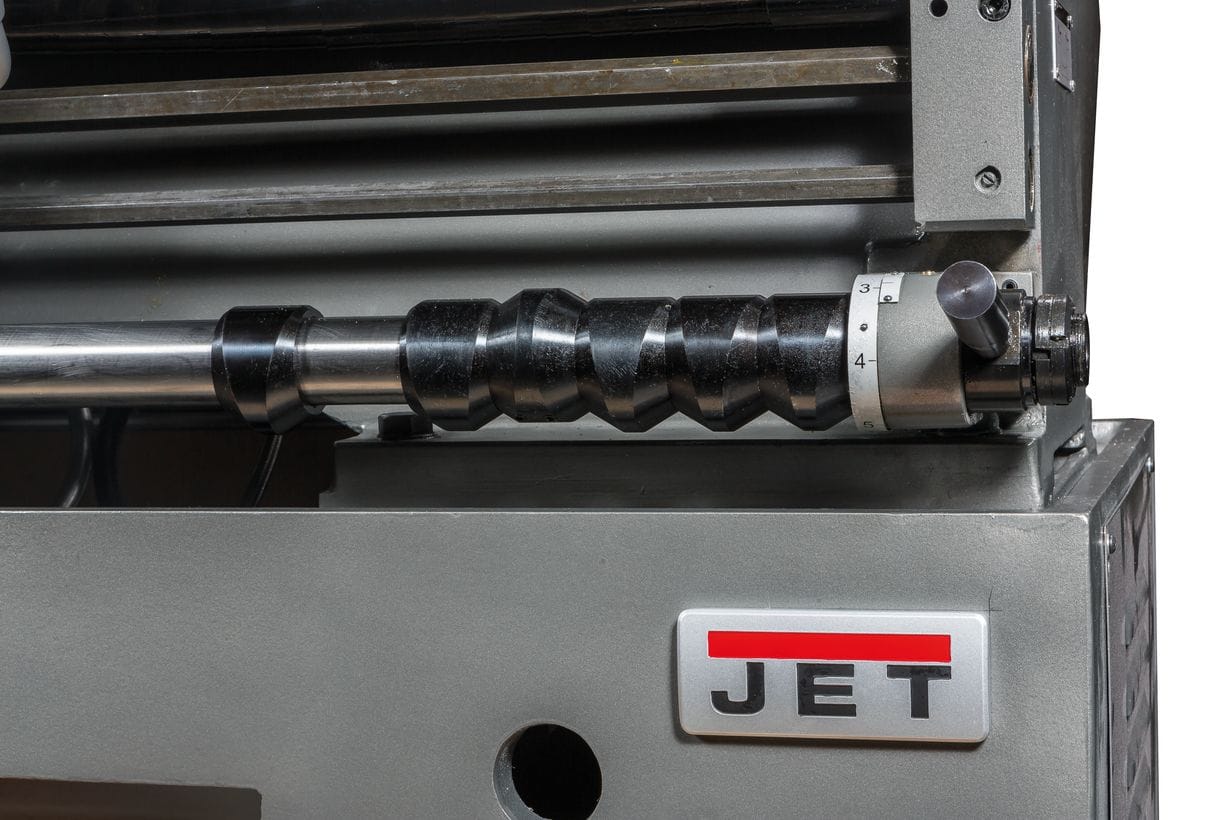

Вал управления с 5 настраиваемыми кулачками (выключение продольной подачи)
Рабочий инструмент в ящике
Масленка
Руководство по эксплуатации
Список запасных частей
Инструкция и видео
