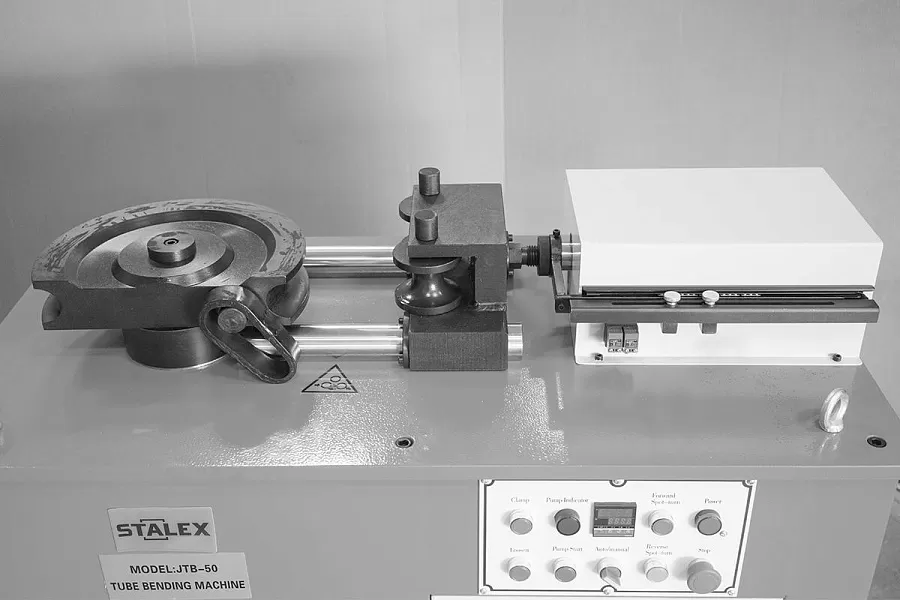

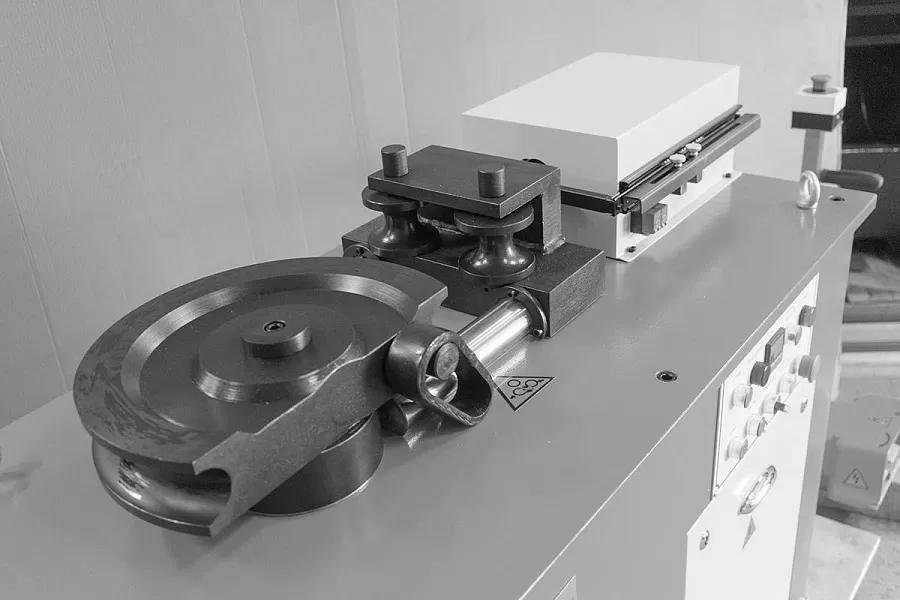

Трубогиб бездорновый Stalex JTB-50

Трубогиб Stalex JTB-50 - предназначен для изгибания круглых труб из металла или другого материала по заданному радиусу. Производит гибку трубы методом протягивания заготовки по ролику – такие изделия как дуги, рамы, каркасы и прочее из водогазопроводных и метрических труб с изгибами в нескольких плоскостях, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом, без заломов в области гибки. Применяется для гибки на угол до 180°, макс. размер трубы O51мм, с толщиной стенки до 4мм (сталь) и 5мм (цветные металлы). Гибка может производиться различной конфигурацией и в разных плоскостях, модель подходит для работы в условиях мелкосерийного и индивидуального производства. Угол гибки задаётся и контролируется путем ввода необходимого угла через счетчик-индикатор, диапазон угла гибки от 0 до 180°. Выполняет профессиональный и качественный дугообразный гиб широко используется в сфере декора, архитектуры, обустройстве общественных пространств и прочее. Станок может управляться в ручном режиме путем нажатия отдельных кнопок и в полуавтоматическом режиме под управлением оптико-электрического кодирующего устройства (датчика), что подходит для регулярного объёма выпуска продукции. Такие особенности, как простота конструкции, легкость эксплуатации, энергосбережение и высокая эффективность, делают станок идеальным для гибки труб.

Преимущества:

• Настройка станка не требует специальной подготовки.

• Угол поворота сменного гибочного штампа контролируется оптико-электрическим кодирующим устройством.

• Требуемый угол задается счетчиком-индикатором в градусах.

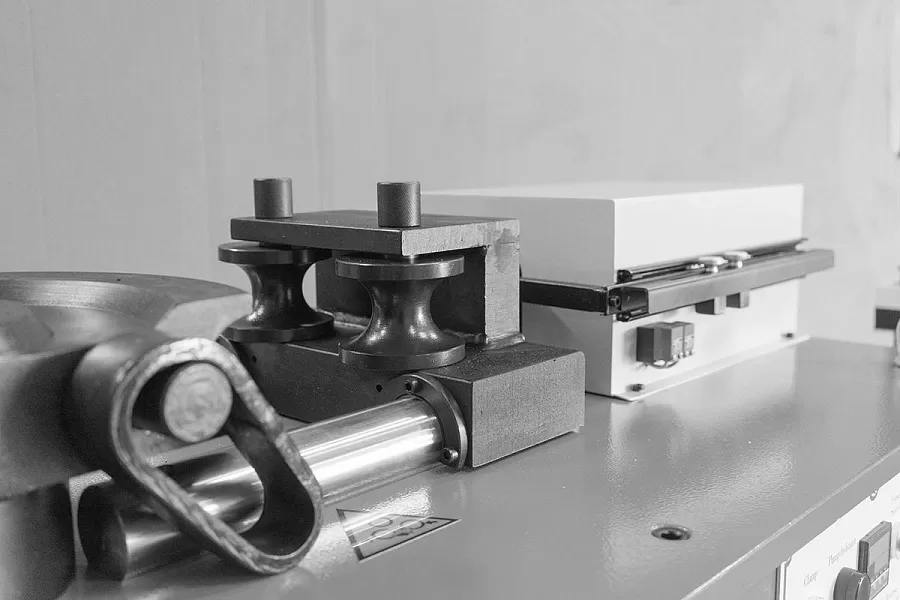

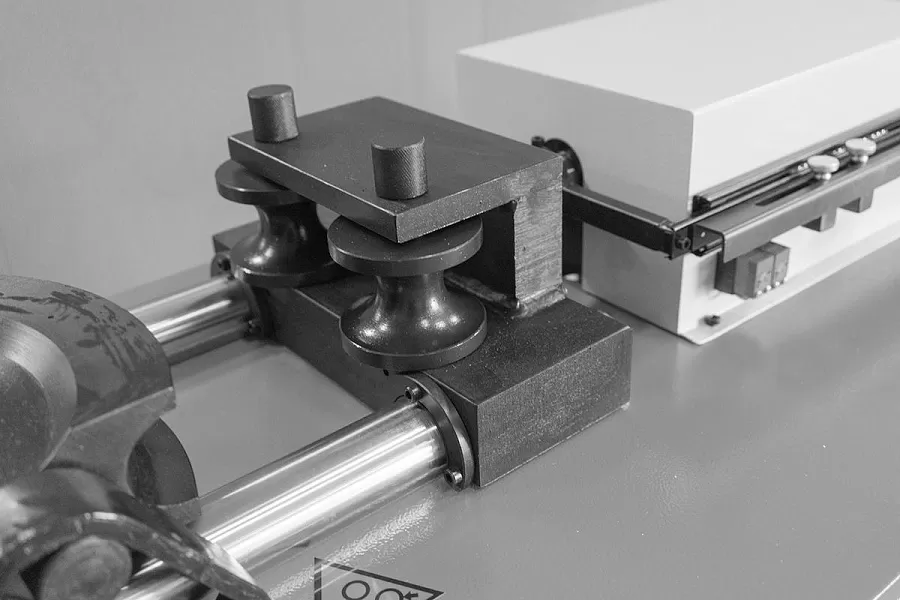

• Высокая скорость и точность гибки трубы методом протягивания заготовки по ролику.

• Простота конструкции, легкость эксплуатации и высокая эффективность при гибке заготовки в одно касание.

• Прочность конструкции станка.

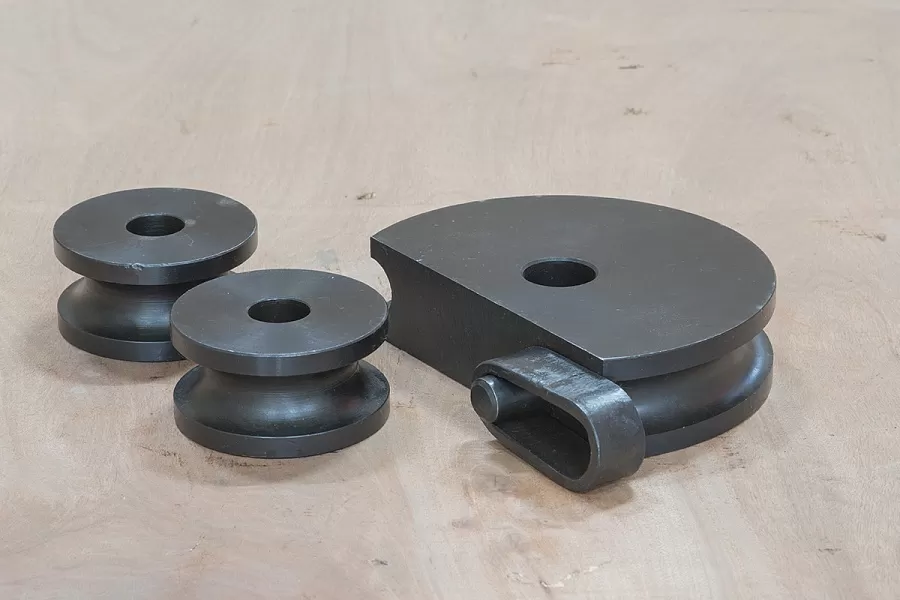

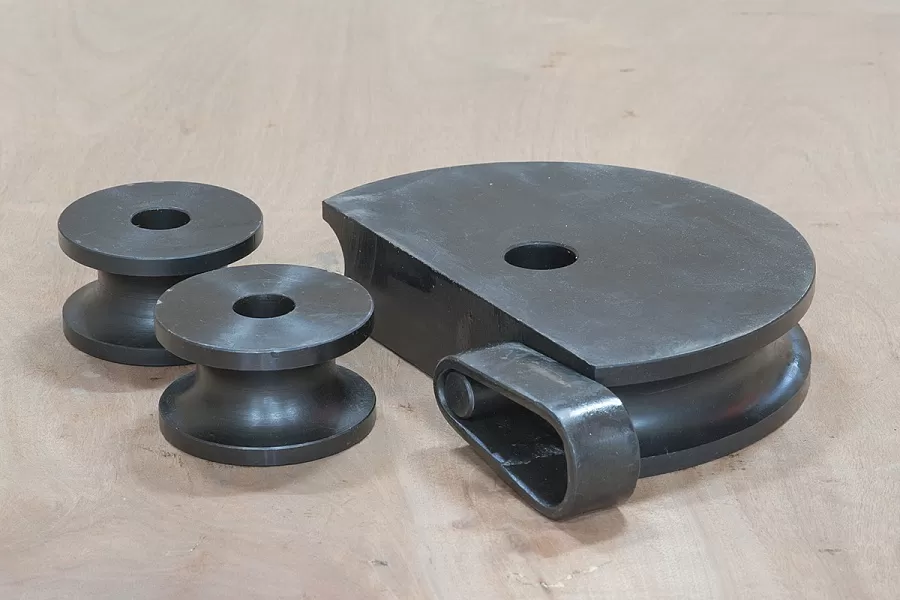

• В стандартной комплектации 4ть комплекта штампов (оснастки) – O25; 32; 38; 48мм.

• Гибка может производиться различной конфигурацией и в разных плоскостях.

• При работе с крупными заготовками требуется монтаж станка к полу (для труб от 32мм).

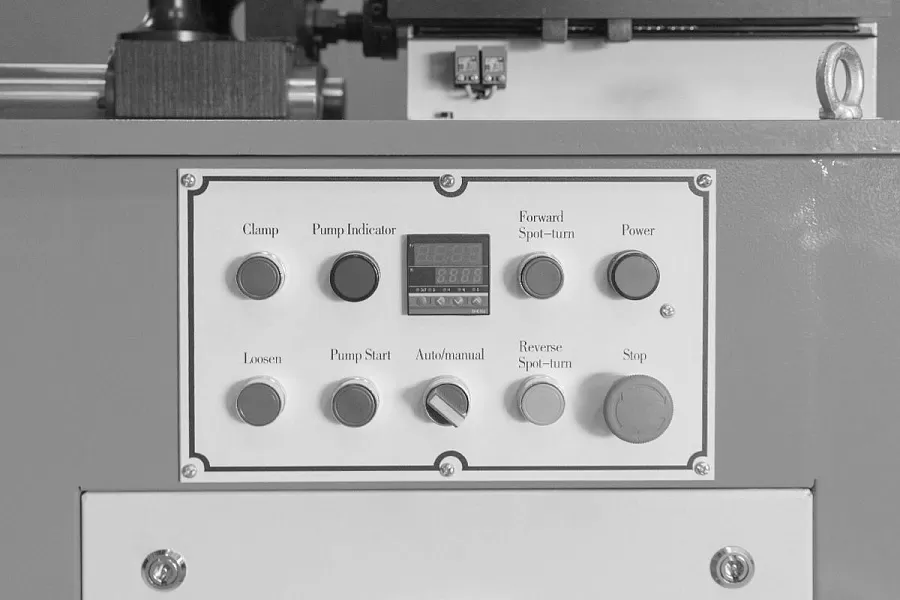

Эксплуатация:

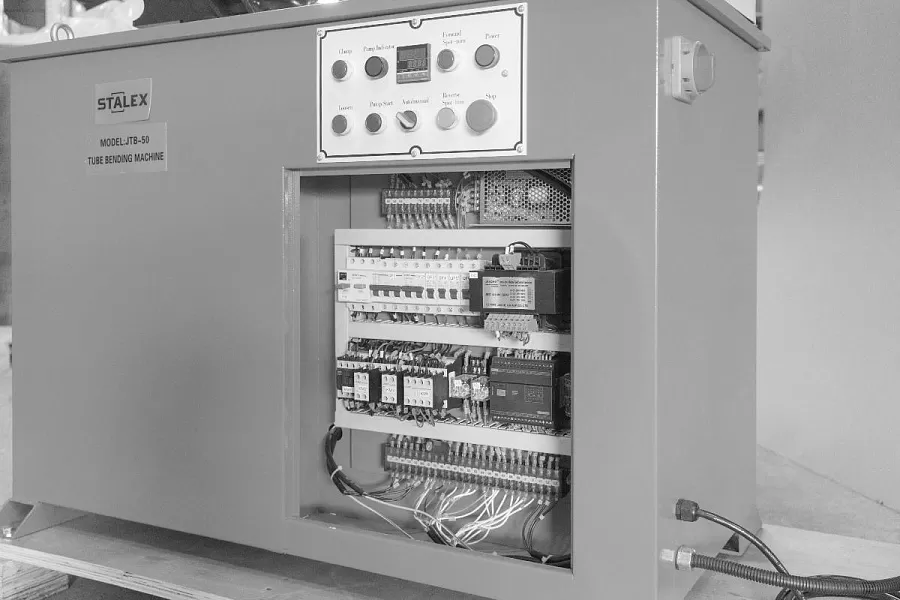

1. «Clamp» («Зажатие»): Работа в режиме «Manual» («Ручной»), нажмите эту кнопку, чтобы зажать заготовку.

2. «Loosen» («Разжатие»): Работа в режиме «Manual» («Ручной»), нажмите эту кнопку, чтобы разжать заготовку.

3. «Pump Indicator» («Индикатор насоса»): Эта индикаторная лампа мигает при запуске насоса.

4. «Pump start» («Запуск насоса»): Нажмите эту кнопку, чтобы запустить насос.

5. «Auto/Manual» («Автоматический/Ручной»): Выберите автоматический или ручной режим гибки.

6. «Forward Spot-turn» («Поворот вперед»): Работа в ручном режиме, нажмите эту кнопку, чтобы выполнить гибку вперед.

7. «Reverse Spot-turn» («Поворот назад»): Работа в ручном режиме, нажмите эту кнопку для изгиба против часовой стрелки.

8. «Power» («Питание»): Эта индикаторная лампа загорается при активации главного выключателя питания.

9. «Stop» («Остановка»): Нажмите эту кнопку, чтобы выключить питание.

Подготовка к процессу гибки:

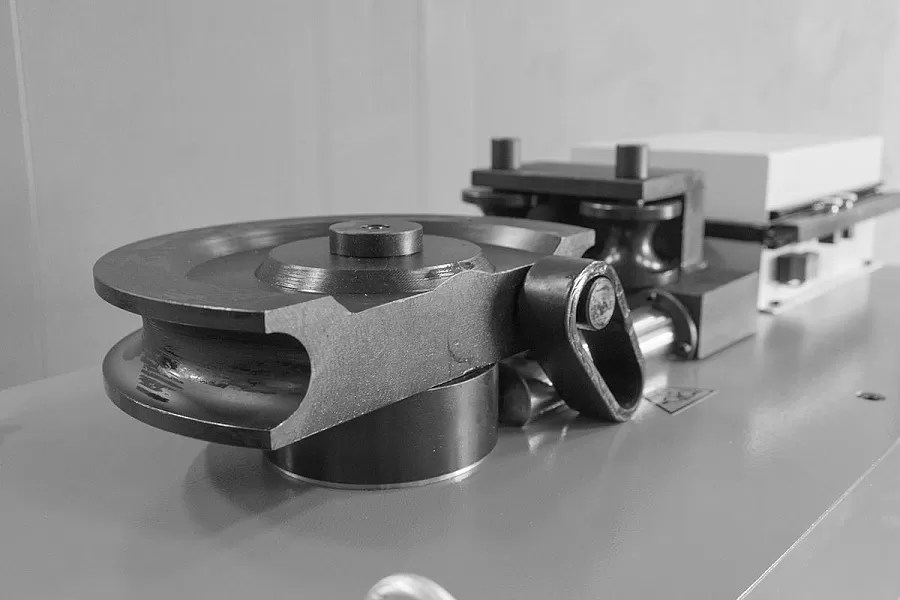

1. Выберите гибочные штампы, подходящие для обрабатываемого материала и установите штампы на станок.

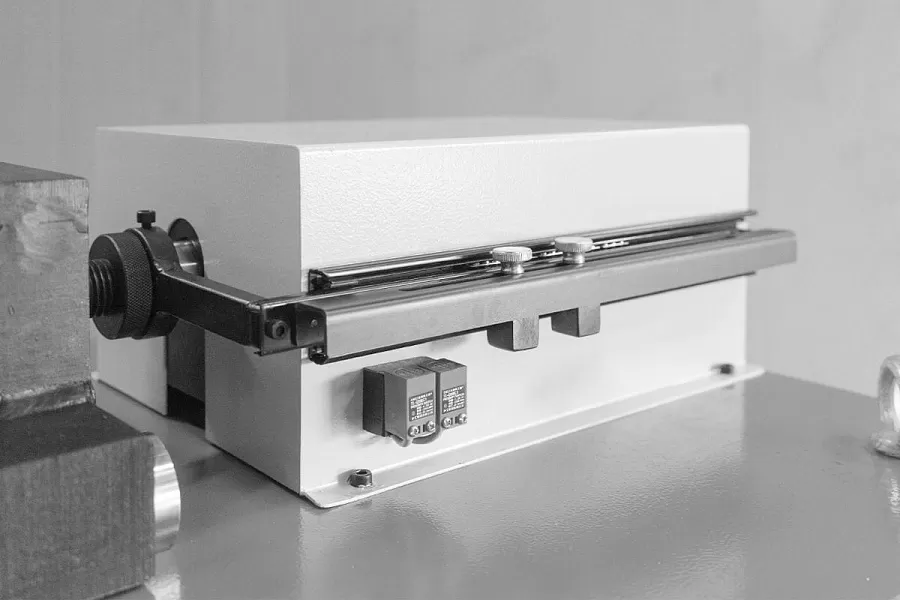

2. Отрегулируйте предельный выключатель в соответствии с размером штампа, чтобы обеспечить прижатие заготовки задним штампом №2 в требуемой точке.

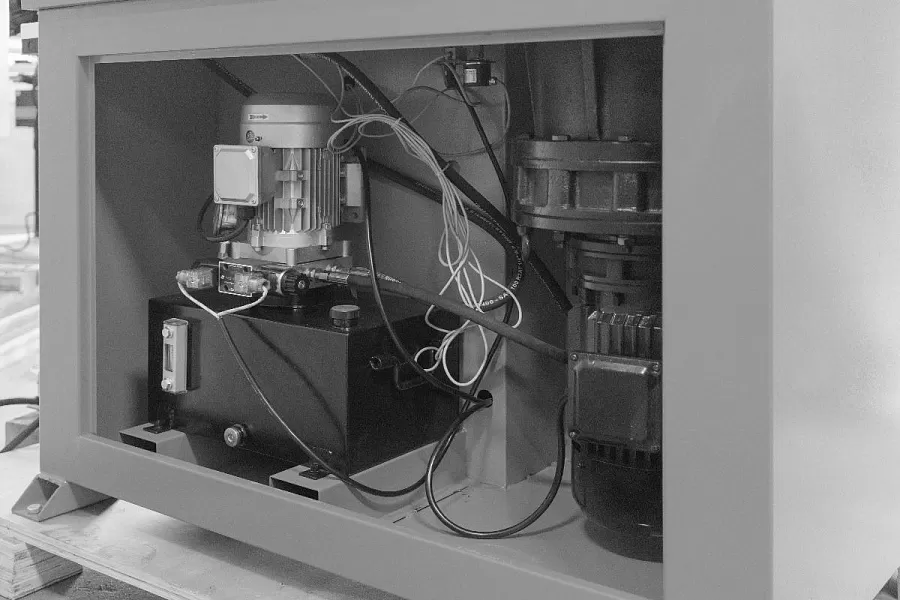

3. Рекомендуется выполнить пробный рабочий цикл. Включите питание станка (загорается индикатор «Power» («Питание»)), включите питание масляного насоса, чтобы запустить гидравлический масляный насос.

4. Выберите режим – «Manual» («Ручной») или «Auto» («Автоматический»), начните гибку.

A. Ручной режим:

1. Установите ручку «MANUAL» («РУЧНОЙ»).

2. Поместите заготовку в канавку штампа и закрепите ее трубным зажимом (скобой).

3. Нажмите кнопку «Clamp» («Зажатие»), чтобы переместить блок скольжения в заданное положение, и убедитесь, что обрабатываемая деталь надежно зажата.

4. Нажмите кнопку «Forward spot-turn» («Поворот вперед»), чтобы повернуть рычаг реверсивного клапана вперед и обеспечить зажатие заготовки гидравлическим штоком и прижимным колесом до требуемой степени изгиба.

5. Нажмите кнопку «Reverse Spot-turn» («Поворот назад»), чтобы повернуть рычаг реверсивного клапана в обратном направлении.

6. Нажмите кнопку «Loosen» («Разжатие»), чтобы переместить блок скольжения назад.

7. Извлеките заготовку.

Примечание. В ручном режиме функция настройки угла не действует.

B. Автоматический режим:

1. Установите ручку «AUTO» («АВТОМАТИЧЕСКИЙ»).

2. Поместите заготовку в канавку штампа и закрепите ее трубным зажимом (скобой).

3. Установите требуемый угол изгиба (от 0° до 180°).

4. Нажмите на педаль, машина автоматически выполнит закрепление, изгиб дуги и изменение положения. Убедитесь, что станок работает надлежащим образом, повторив шаги перед гибкой заготовок.

5. Извлеките заготовку.

Настройка счетчика:

PV: Фактический угол изгиба

SV: Требуемый угол изгиба

1. Требуемый угол может быть определен счетчиком. Например. если требуется угол изгиба 90°, то счетчик следует установить на 90°.

2. Нажимайте кнопку прямого поворота (или педаль) до достижения требуемого угла, после чего автоматически выполняется остановка, и процедура завершается.

Способ установки счетчика:

1. Нажмите кнопку «Set» («Настройка») на одну секунду, после этого значение настройки SV начинает мигать.

2. Теперь нажмите , чтобы установить множественное значение, в процессе ввода требуемого числа изменяемая цифра мигает.

3. Для ввода значения используйте кнопки вверх и вниз.

4. Еще раз нажмите кнопку «Set» («Настройка») на одну секунду, чтобы выйти из режима настройки. После этого значение настройки SV перестает мигать. Настройка завершена.

Примечания:

1. При случайном нажатии кнопки «Set» («Настройка») на три секунды в режиме настройки счетчика не меняйте значение. Нажимайте кнопку «Set» («Настройка») до отображения значения SV «0000». В противном случае счетчик не сможет работать надлежащим образом. Затем выполните последние четыре шага для настройки счетчика.

2. Кнопка «Set» («Настройка») выполняет также функцию сброса на нуль.

Полезные советы:

• Установите трубу, соответствующую выбранной оснастке (штамп/скоба/ролики).

• Закрепите ее на оснастке с помощью фиксирующей скобы

• Ползун необходимо смазать консистентной смазкой или моторным маслом.

• Смазку нужно наносить перед каждым гибом.

• Смазка сделает процесс гибки проще и продлит жизнь оснастке.

ГИБОЧНЫЙ РОЛИК СМАЗЫВАТЬ НЕ НУЖНО.

Наименование дополнительных штампов:

• Гибочный штамп O16мм, R90мм, 180° для JTB-50 (штамп/скоба/ролики)

• Гибочный штамп O20мм, R90мм, 180° для JTB-50 (штамп/скоба/ролики)

• Гибочный штамп O22мм, R90мм, 180° для JTB-50 (штамп/скоба/ролики)

• Гибочный штамп O25мм, R90мм, 180° для JTB-50 (штамп/скоба/ролики)

• Гибочный штамп O32мм, R115мм, 180° для JTB-50 (штамп/скоба/ролики)

• Гибочный штамп O38мм, R130мм, 180° для JTB-50 (штамп/скоба/ролики)

• Гибочный штамп O48мм, R170мм, 180° для JTB-50 (штамп/скоба/ролики)

• Гибочный штамп O51мм, R170мм, 180° для JTB-50 (штамп/скоба/ролики)

• Гибочный штамп профиль 16х16мм, R100мм, 180° для JTB-50 (штамп/скоба/ролики)

• Гибочный штамп профиль 20х20мм, R100мм, 180° для JTB-50 (штамп/скоба/ролики)

• Гибочный штамп профиль 25х25мм, R100мм, 180° для JTB-50 (штамп/скоба/ролики)

• Гибочный штамп профиль 30х30мм, R130мм, 180° для JTB-50 (штамп/скоба/ролики)

• Гибочный штамп профиль 35х35мм, R130мм, 180° для JTB-50 (штамп/скоба/ролики)

• Гибочный штамп профиль 40х40мм, R130мм, 180° для JTB-50 (штамп/скоба/ролики)

• Гибочный штамп профиль 45х45мм, R150мм, 180° для JTB-50 (штамп/скоба/ролики)

• Гибочный штамп профиль 50х50мм, R200мм, 180° для JTB-50 (штамп/скоба/ролики)
