Шинодыр гидравлический с внешним насосом ШДГ-31Н
Описание
| Усилие гидроцилиндра | 31 тонн |
| Максимальная глубина (от оси отверстия до края листа) | 80 мм |
| Максимальная толщина медной шин | 10 мм (максимальный просвет 11,5мм) |
| Максимальная толщина стального листа | 6 мм |
| Возврат штока | пружинный |
| Рабочее давление | 630 бар |
| Диаметр гидроцилиндра | 97 мм |
| Диаметры насадок (в комплекте) | 10,5 мм, 13,8 мм, 17 мм, 20.5 мм |
| Размеры установочного основания шинодыра | 155мм х 80мм |
| Габаритные размеры шинодыра (Длина / Ширина / Высота): | 225мм / 120мм / 350мм |
| Вес в упаковке | 23 кг |
| Используемое масло | И-8А, И-12А, И-20А, ВМГЗ |
| Отверстие в гидроцилиндре | коническая резьба 3/8" |
Шинодыр гидравлический с внешним насосом ШДГ-31Н предназначен для перфорации отверстий в медных или алюминиевых токопроводящих шинах, стальных листах и балках.
Шинодыр поставляется без гидравлического насоса!
В качестве привода шинодыра можно использовать любой ручной гидравлический насос с давлением до 70 МПа или электрические маслостанции одинарного действия с ручным или электромагнитным управлением.

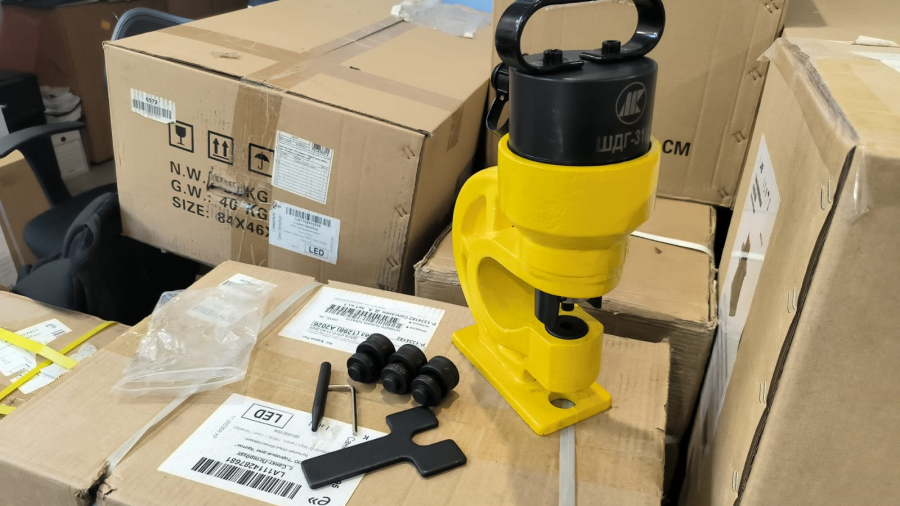

Гидравлический шинодыр ШДГ-31Н состоит из литого корпуса, гидроцилиндра с рукояткой для переноски. На шток гидроцилиндра шинодыра устанавливаются сменные насадки для прошивки отверстий различного диаметра (10,5 мм, 13,8 мм, 17 мм, 20.5 мм ). Гидроцилиндр одностороннего действия с пружинным возвратом штока может работать совместно с гидравлическим насосом с давлением до 700бар. На гидроцилиндре установлена ответная часть БРС.
Работа:
- Подключите рукав высокого давления с БРС к шинодыру и к маслостанции / гидравлическому насосу. Если ответная часть БРС на шинодыре не соответствует БРС на рукаве высокого давления ручного насоса или маслостанции, то потребуется ее заменить. Если маслостанция используемая с шинодыром имеет рабочее давление более 700 бар, то необходимо понизить предельное давление насосной станции.
- Установите сменную насадку требуемого диаметра на шток шинодыра и надежно закрепите ее специальным ключом.
- Проверьте работу шинодыра на холостом ходу, затем сбросьте давление в системе.
- После возврата штока разместите обрабатываемую деталь в рабочем пространстве. Произведите перфорацию шины / листа / полосы, сбросьте давление в системе. Шток под действием пружины вернется в исходное верхнее положение. При перфорации тонких электротехнических шин или листов во время возврата штока между шиной и упорами шинодыра следует поместить специальную скобу (входит в комплект шинодыра).

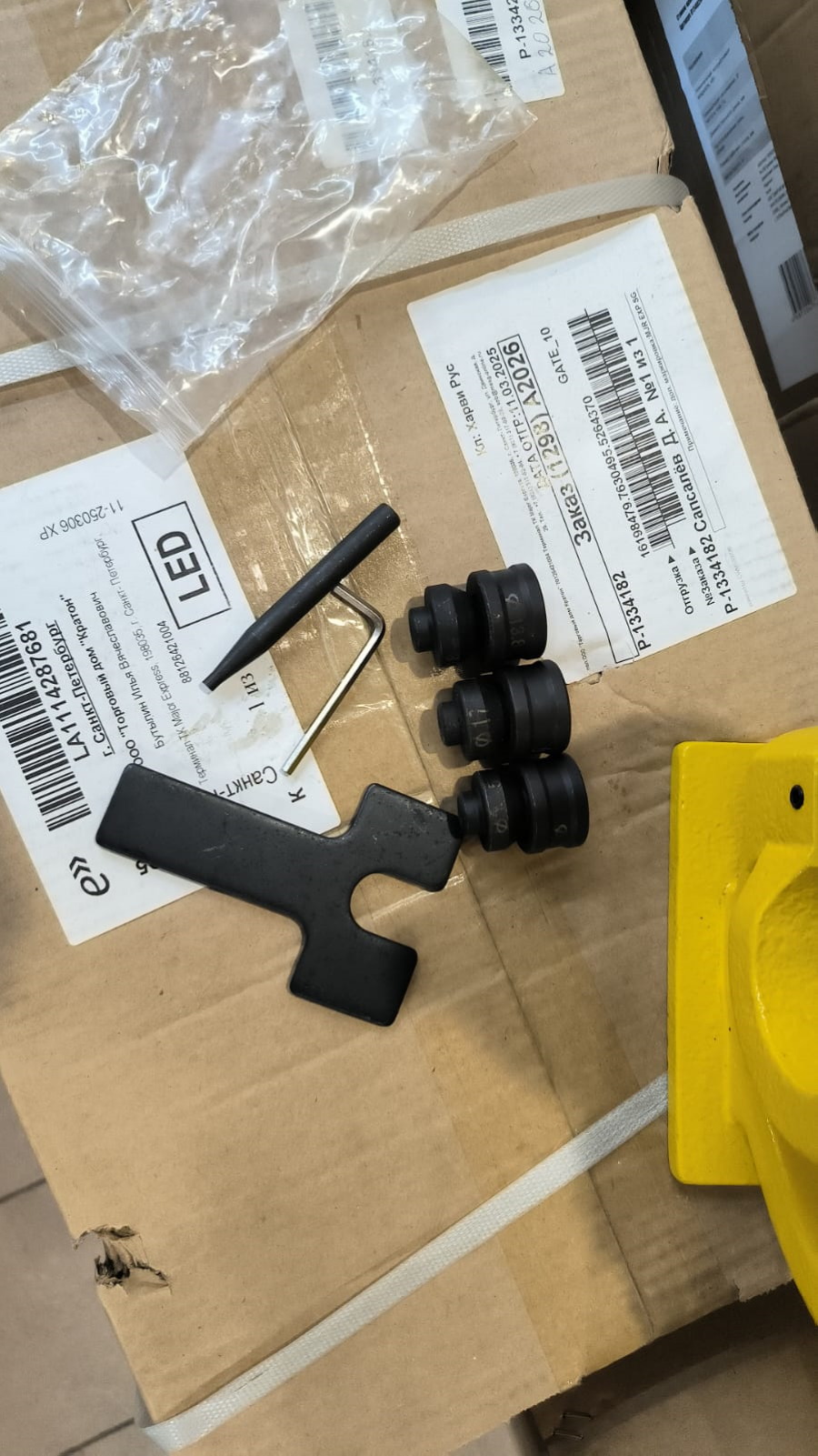

Комплект поставки:
- Шинодыр гидравлический с внешним насосом ШДГ-31Н
- Насадки, диаметр 10,5 мм, 13,8 мм, 17 мм, 20.5 мм
- Стальной кейс для переноски
