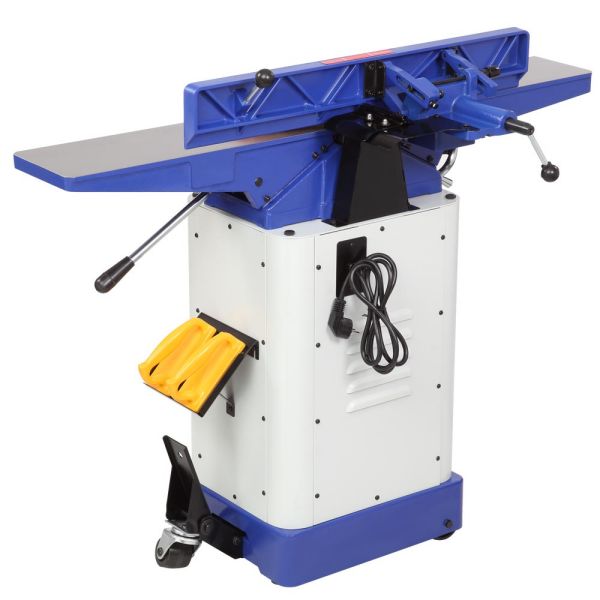

Фуговальный станок BELMASH J155/1170AH с валом Helical

Фуговальный станок BELMASH J155/1170AH с валом Helical - предназначен для обработки древесины с целью придания ей необходимых размеров и форм.

При соответствующей наладке на станке можно выполнять следующие виды обработки:

• строгание (фугование) по пласти или кромкам
• строгание (фугование) под углом (по ребрам)
• выборку четверти

Основными деталями станка являются ножевой вал, столы приема и подачи и параллельный упор. Типичный рез на фуговальном станке выполняется путем прочного удержания заготовки на столе приема и с упором на параллельную направляющую и движении заготовки вдоль ножевого вала. По мере движения заготовки по ножевом валу, ножи выполняют несколько тонких резов, «сбривая» поверхность заготовки. После прохода по ножевом валу заготовка попадает на стол приема, который так же, как и параллельный упор продолжает направлять заготовку в плоскости до тех пор, пока она вся не пройдет через ножевой вал. Большинство резов повторяют несколько раз, чтобы достичь желаемого результата.

Особенности:

• На данную модель установлен вал helical (сегментированный) с 30 ножевыми пластинами. Такая конструкция дает лучшее качество обработки, особенно при работе с твердыми породами дерева или при высокой загрузке оборудования.

• Максимальная ширина обрабатываемой заготовки составляет 152 мм. Строгальный вал оснащен тремя ножами.

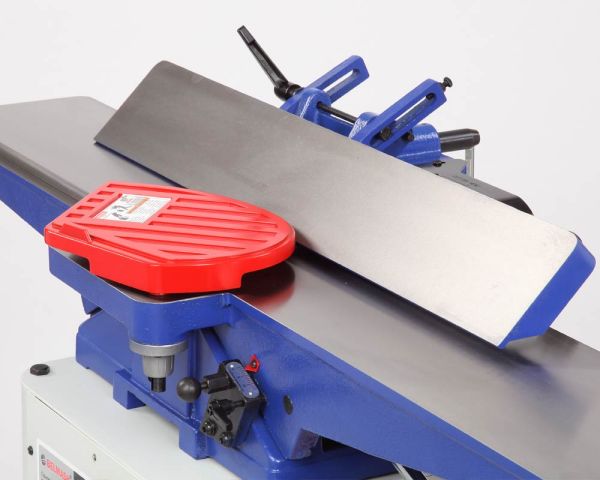

• Рабочий стол и параллельный упор выполнены из чугуна. Для безопасной работы станок оборудован литым защитным кожухом ножевого вала. Также в комплекте есть специальные упоры для подачи заготовки.

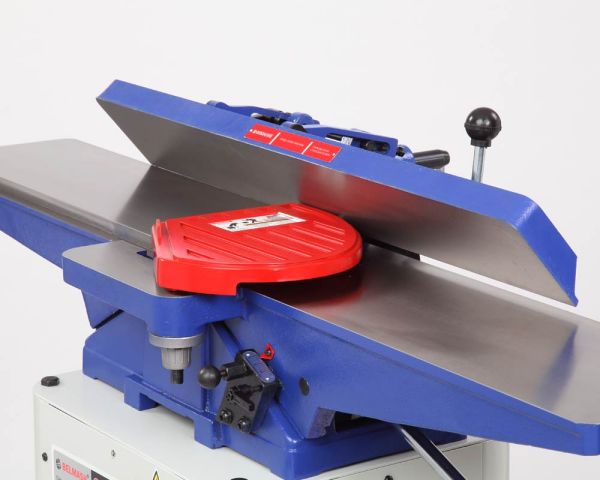

• Параллельный упор позволяет осуществлять строгание под углом 90 и 45 градусов во внешнюю и внутреннюю стороны.
• Для отвода отходов обработки установлен аспирационный патрубок диаметром 102 мм, к которому можно подключить вытяжную установку.
• Устройство выполненно на стальной, сборной станине, оснащено подкатным приспособлением

Преимущества BELMASH J155/1170AH

Предустановленный helical вал

Предустановленный на станок строгальный вал Helical

Точность настройки глубины строгания

Шкала положения подающего стола позволяет выставить точную глубину строгания.

Простота перемещения

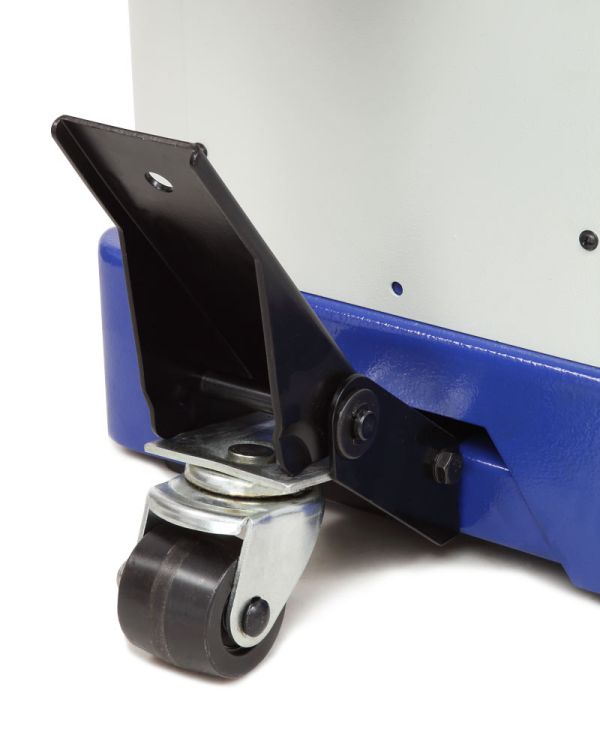

Станок с легкостью перемещается по мастерской, благодаря колесной системе, установленной на основании.

Чугунная конструкция

Основание рабочих столов, сами приемный и подающий столы, а также параллельный упор выполнены из чугуна, что значительно повышает точность и качество обработки древесины.

Комплект поставки:

• Станок фуговальный;
• Параллельный упор;
• Кронштейн параллельного упора;
• Устройство установки ножей;
• Упоры для рук;
• Комплект ключей;
• Комплект метизов;
• Руководство по эксплуатации;

• Упаковка.
