Трубогиб бездорновый Stalex JTB-80

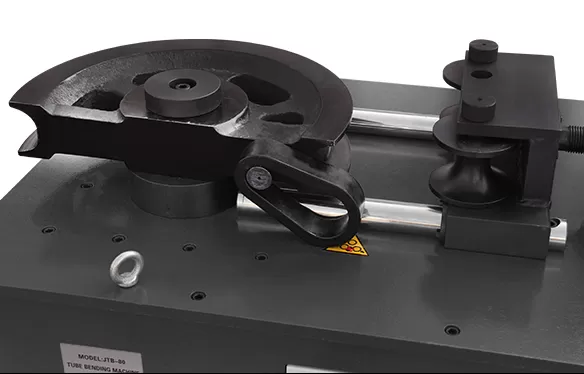

Трубогиб Stalex JTB-80 предназначен для изгибания круглых труб из металла или другого материала по заданному радиусу. Производит гибку трубы методом протягивания заготовки по ролику – такие изделия как дуги, рамы, каркасы и прочее из водогазопроводных и метрических труб с изгибами в нескольких плоскостях, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом, без заломов в области гибки. Применяется для гибки на угол до 180°, макс. размер трубы Ø80мм мин. Размер трубы Ø40, с толщиной стенки до 9мм (сталь). Мин. Диаметр прутка 32,2 мм, максимальный 50,8 мм, для квадратной трубы максимальный размер 80х80 мм, минимальный 40х40 мм. Гибка может производиться различной конфигурацией и в разных плоскостях, модель подходит для работы в условиях мелкосерийного и индивидуального производства. Угол гибки задаётся и контролируется путем ввода необходимого угла через счетчик-индикатор, диапазон угла гибки от 0 до 180°. Выполняет профессиональный и качественный дугообразный гиб широко используется в сфере декора, архитектуры, обустройстве общественных пространств и прочее. Станок может управляться в ручном режиме путем нажатия отдельных кнопок и в полуавтоматическом режиме под управлением оптико-электрического кодирующего устройства (датчика), что подходит для регулярного объёма выпуска продукции. Такие особенности, как простота конструкции, легкость эксплуатации, энергосбережение и высокая эффективность, делают станок идеальным для гибки труб.

Образец стали - Ст3сп «сталь конструкционная углеродистая обыкновенного качества», пределом прочности σв ≤ 372МПа от 1 мм до 9 мм независимо от размера штампов (40 мм или до 80 мм) - это справочная информация и не является обязательным значением (т.к. это зависит от сорта, марки материала, предела прочности и термообработки).

Преимущества:

• Настройка станка не требует специальной подготовки.

• Угол поворота сменного гибочного штампа контролируется оптико-электрическим кодирующим устройством.

• Требуемый угол задается счетчиком-индикатором в градусах.

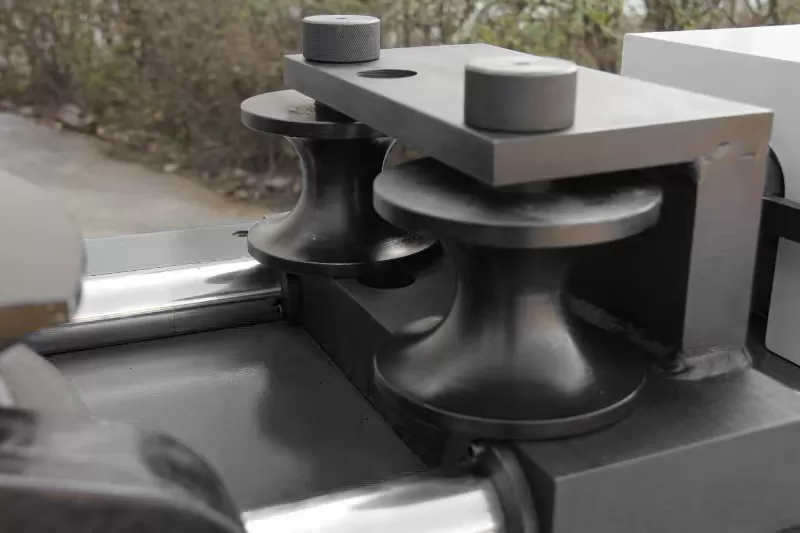

• Высокая скорость и точность гибки трубы методом протягивания заготовки по ролику.

• Простота конструкции, легкость эксплуатации и высокая эффективность при гибке заготовки в одно касание.

• Прочность конструкции станка.

• В стандартной комплектации 2 комплекта штампов (оснастки) – Ø76; Ø 60мм.

• Гибка может производиться различной конфигурацией и в разных плоскостях.

• При работе с крупными заготовками требуется монтаж станка к полу.

Комплектация:

• Станок

• Педаль

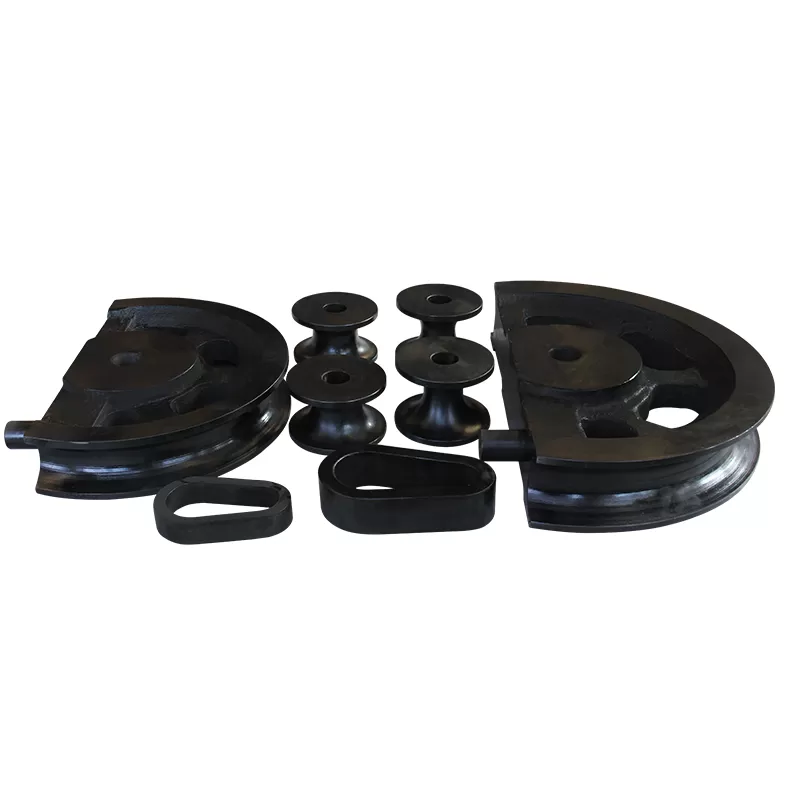

• 2 комплекта штампов (оснастки) для труб Ø60; 76 мм (76 x 265, 60 x 210)
